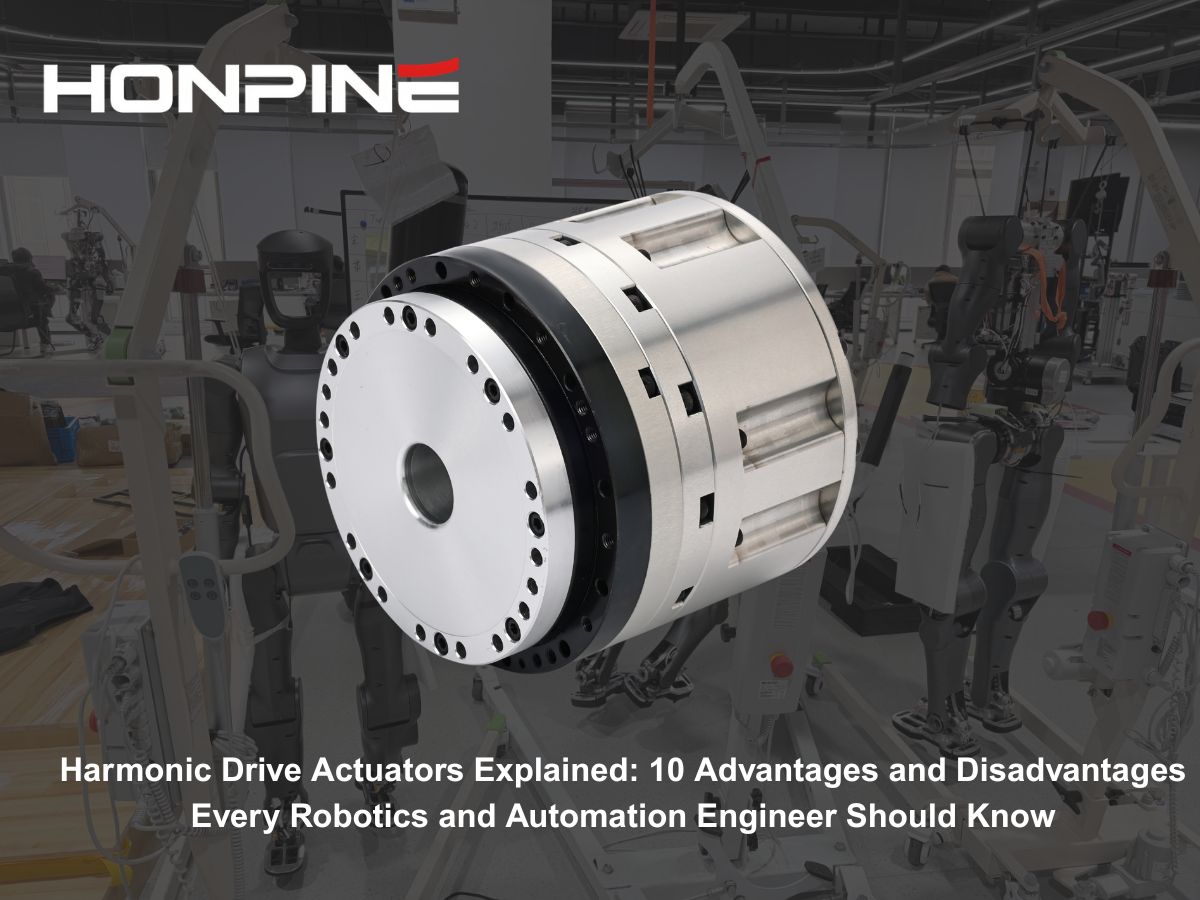

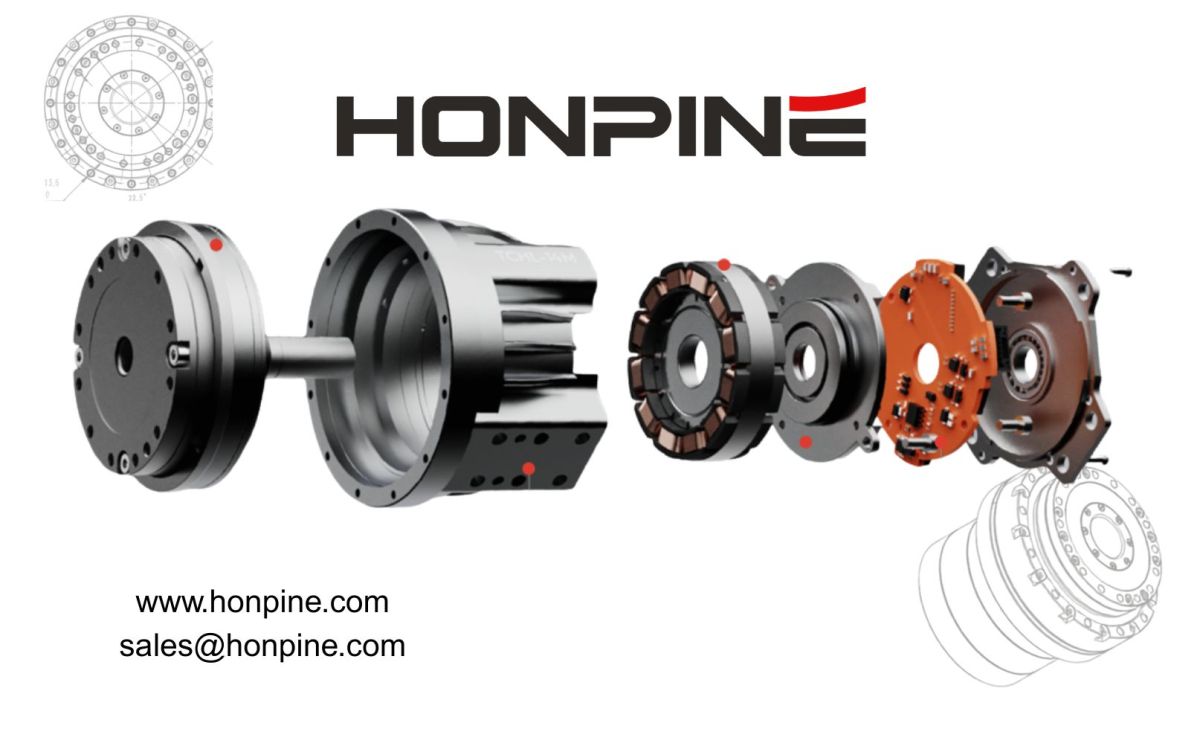

ハーモニックドライブアクチュエータの解説: ロボティクスおよび自動化エンジニアが知っておくべき10の長所と短所

モーション制御ソリューションを選定する際には、ハーモニックロータリーアクチュエータの強みと制約を理解することが不可欠です。これらのアクチュエータは、その卓越した精度とコンパクトな設計で広く認知されていますが、一方で本質的な制約もあり、特定の高負荷用途には適していません。

このガイドでは、ハーモニックアクチュエータの長所と短所を包括的に解説し、エンジニアが各アプリケーションの要件に応じて適切な伝達ソリューションを選定できるよう支援します。

ハーモニックロータリーアクチュエータの主な利点

1. 卓越した精度とほぼゼロバックラッシュ

ハーモニックドライブアクチュエータの最大の利点は、その独自の柔軟な歯車噛み合い原理にあります。フレックススプラインの制御された弾性変形を利用することで、極めて高い伝達精度と事実上ゼロのバックラッシュを実現します。

そのため、ハーモニックロータリーアクチュエータは、以下を含む超高精度位置決めを要する用途に最適です。

• 協働ロボット（Cobots）

• 半導体製造装置

• 航空宇宙用サーボシステム

• 医療オートメーション

• 光学検査システム

適切なバックラッシュ補正を行えば、繰り返し位置決め精度は負荷がかかっていても秒単位の精度に達し、ハーモニックドライブサーボモーターシステムは高精度モーション制御の第一選択となります。

2. 非常にコンパクトな構造で高減速比を実現

従来のギアボックスとは異なり、1段のハーモニックアクチュエータで50:1から300:1の減速比を実現でき、多くの遊星ギアボックスを大きく上回ります。

主な利点は次のとおりです。

• 機械部品の削減

• コンパクトな機械レイアウト

• 軽量構造

• 小さな設置スペース

同じ減速比を持つ従来の多段減速機と比較すると、ハーモニックロータリーアクチュエータは、システム重量を大幅に低減しながら、全体サイズを3分の1以上削減できます。

そのため、ロボット関節、移動ロボット、AGV、そして設置スペースに制約のある自動化装置に特に適しています。

3. 滑らかな動作と低騒音

ハーモニックドライブアクチュエータは、動作中に歯数の30%以上が同時に噛み合い、複数の歯に負荷を分散します。

これにより、以下の利点が得られます。

• 滑らかなトルク伝達

• 低振動

• 最小限の歯車騒音

• 優れた動作安定性

これらの特性は、静かな動作が作業環境を改善する協働ロボティクスやラボオートメーションで特に有用です。

4. 密閉環境への動力伝達

ハーモニックギア技術の独自の特長の1つは、筐体の完全性を損なうことなく、完全密閉環境へ動力を伝達できることです。

そのため、ハーモニックロータリーアクチュエータは特に以下に有用です。

• 真空チャンバー

• 半導体プロセス装置

• 航空宇宙用密閉システム

• 化学プロセス装置

• 有害ガス環境

• 同等の機能を提供できる剛性の高い伝達システムは多くありません。

5. 優れた同軸設計とコンパクトな統合

ハーモニックアクチュエータの入力軸と出力軸は自然に同軸であり、機械設計を簡素化し、構造の対称性を向上させます。

多くのハーモニックドライブサーボモーターシステムは中空軸も備えており、ケーブル、空圧チューブ、光ファイバー、またはレーザービームを中心部に通すことができます。

利点は次のとおりです。

• よりすっきりした配線経路

• ケーブル摩耗の低減

• ロボット関節への統合が容易

• システム全体の信頼性向上

6. 長期にわたる精度保持寿命

フレックススプラインの疲労が主な摩耗要因ではありますが、高品質なハーモニックドライブアクチュエータは、適切な潤滑と負荷条件のもとで、長時間の運転でも優れた位置決め精度を維持できます。

一部の高級製品は、20,000時間超の運転後も10秒以内の絶対位置精度を維持し、産業オートメーションの長期信頼性要件を満たします。

7. 高い保護等級を備えたメンテナンスフリー設計

現代の一体型ハーモニックロータリーアクチュエータは、一般的に以下の仕様で設計されています。

• IP67保護

• 工場出荷時封入潤滑

• メンテナンスフリー運転

定期的なグリース交換や機械調整が不要なため、製品ライフサイクル全体を通じて保守コストを大幅に削減します。

ハーモニックロータリーアクチュエータの制約

1. 耐衝撃性と過負荷能力が限られる

ハーモニックアクチュエータの最大の弱点は、衝撃荷重に対する耐性が比較的低いことです。

薄肉のフレックススプラインの連続的な弾性変形によりトルクを伝達するため、急激な衝撃や強い振動は疲労損傷を加速させる可能性があります。

以下のような用途は、

• ヒューマノイドロボットの脚部

• 重量物搬送

• 鍛造装置

• 衝撃機械

フレックススプラインの疲労限度を超える場合があります。

2. ねじり剛性が低い

ゼロバックラッシュを実現する弾性変形は、ねじり剛性も低下させます。

以下と比較すると、

• 遊星ギアボックス

• RV減速機

ハーモニックドライブアクチュエータは、明らかに大きなねじりコンプライアンスを示します。

この弾性的な挙動は、以下を低下させる可能性があります。

• サーボ帯域幅

• 動的応答性

• 高速位置決め安定性

特に、極めて高い剛性の機械伝達を要する用途では顕著です。

3. 効率が低く、発熱が生じやすい

遊星ギアボックスとは異なり、ハーモニックロータリーアクチュエータはフレックススプラインを変形させるために継続的にエネルギーを消費します。

その結果、

• 伝達効率は一般的に低くなります。

• 内部摩擦によりより多くの熱が発生します。

• 高速連続運転には慎重な熱管理が必要です。

冷却不足や不適切な潤滑は、負荷能力と寿命の両方を低下させる可能性があります。

4. 製造の複雑さとコストが高い

高品質なハーモニックドライブアクチュエータの製造には、非常に高度な製造技術が必要です。

以下のような重要部品は、

• フレックススプライン

• フレキシブルベアリング

• 歯形

何百万回もの繰り返し応力サイクルに耐えなければなりません。

そのためには、以下が求められます。

• 超高純度合金材料

• 精密熱処理

• ミクロンレベルの加工

• 高性能潤滑剤

これらの製造要件が、ハーモニックドライブサーボモーターシステムの比較的高いコストの要因となっています。

5. 極めて高い製造ハードル

信頼性の高いハーモニックアクチュエータの製造には、いくつかの高度に専門化された工程が含まれます。

• 精密熱処理

• ミクロンレベルの加工

• 手作業による精密組立

• 高級グリース充填

• 高精度の検査および試験

多くの中核的な生産技術、独自潤滑剤、専用設備は、依然として限られた数の世界的メーカーに集中しています。

その結果、新規参入メーカーにとって、一貫性と長期信頼性の確保は引き続き課題となっています。

6. 大きなねじりたわみ

フレックススプラインの弾性特性により、負荷下で測定可能なねじり変形が生じます。

研究によれば、運転条件によってはねじりたわみが20〜30分角、あるいはそれ以上に達する可能性があります。

以下のような最大剛性が求められる用途では、

• 高速加工

• 高負荷位置決め

• 精密工作機械

このコンプライアンスにより、位置決め安定性とサーボ性能が低下する可能性があります。

7. 遊星減速機およびRV減速機と比較した伝達効率の低さ

一般的なハーモニックロータリーアクチュエータの効率は、通常、遊星減速機よりも低くなります。

おおよその効率は次のとおりです。

• ハーモニックドライブ: 70–85%（減速比と負荷による）

• 遊星ギアボックス: 95%以上

• RV減速機: 一般的にハーモニックドライブより高い

エネルギー損失の大部分は、フレックススプラインの繰り返し弾性変形と内部摩擦によるものです。

熱設計が不十分だと、連続運転時にさらに効率が低下する可能性があります。

8. 高い始動トルク

ハーモニックドライブアクチュエータは、負荷を伝達する前にフレックススプラインがまず弾性変形を確立する必要があるため、起動時に追加のトルクを必要とします。

この特性は、低減速比ほど顕著になります。

以下を伴う用途では、

• 頻繁な起動停止サイクル

• 低速・高トルク運転

より大きなサーボモーターと増加した起動電流が必要になる場合があります。

9. セルフロック機能がない

多くの歯車伝達システムと同様に、ハーモニックアクチュエータにはセルフロック機能がありません。

垂直軸や重力負荷のかかるロボット関節では、電源断後の意図しない動きを防ぐために追加の保持ブレーキが必要です。

これにより、システム全体の複雑さとコストが増加します。

10. バックドライブ性が低い

フレックススプライン内の摩擦と弾性変形により、逆駆動効率は比較的低くなります。

遊星ギアボックスと比較すると、外力が出力軸をバックドライブしようとする際、ハーモニックドライブアクチュエータはより大きな非線形抵抗を示します。

そのため、一般的に回生エネルギー回収用途にはあまり適していません。

結論

ハーモニックロータリーアクチュエータの強みは、次の4つの主要分野に集約されます。

• 超高精度

• 軽量構造

• コンパクトな設置

• 優れた密閉性

その制約も同様に明確です。

• 低いねじり剛性

• 耐衝撃性の低さ

• 限られた疲労寿命

• 高い製造複雑性

• 低い伝達効率

このため、ハーモニックドライブアクチュエータは万能な伝達ソリューションとして意図されたものではありません。むしろ、協働ロボット、半導体装置、医療機器、航空宇宙機構、精密自動化など、卓越した位置決め精度、コンパクトな寸法、軽〜中負荷を要する用途向けに特化して最適化されています。

ハーモニックドライブサーボモーターまたはハーモニックロータリーアクチュエータを選定する際、エンジニアは衝撃荷重、運転トルク、位置決め精度、環境条件、要求寿命、熱性能を慎重に評価する必要があります。これらの要素を総合的に評価することで、長期信頼性と最適なシステム性能に最も適したソリューションを確実に選定できます。
