高性能ロボット関節モーターが直面する、知られざるエンジニアリング上の課題

人工知能、ヒューマノイドロボット、協働ロボット、高度な自動化システムの急速な発展により、ロボットの運動性能に対する新たな要求が生まれています。インテリジェントアルゴリズムによってロボットは認識や判断を行えるようになりますが、ロボット関節モーターは、これらの判断を物理的な動作へ正確に変換できるかどうかを左右します。

ロボットは高度なAI機能を備えていても、高性能なモーションシステムがなければ、安定した歩行、正確な操作、環境とのスムーズなインタラクションを実現できません。そのため、ロボット関節モーターは次世代ロボットシステムにおける最も重要なコンポーネントの一つとなっています。

従来の産業用自動化設備と比べ、現代のロボットは関節システムに対してはるかに高い性能を求めます。ロボット関節モーターには、十分なトルク出力だけでなく、高精度、高速応答、コンパクトなサイズ、軽量性、長期的な信頼性も必要です。

これはロボットメーカーにとって大きなエンジニアリング上の課題となります。高性能なロボット関節モーターの設計は、単に高出力モーターを選定するだけではありません。エンジニアは、電磁性能、機械伝達、熱管理、制御精度、システム統合のバランスを慎重に取る必要があります。

ヒューマノイドロボット、協働ロボット、産業用ロボットアーム、移動ロボットを開発するロボットOEMにとって、これらの課題を理解することは、信頼性と競争力を備えた製品を開発するうえで不可欠です。

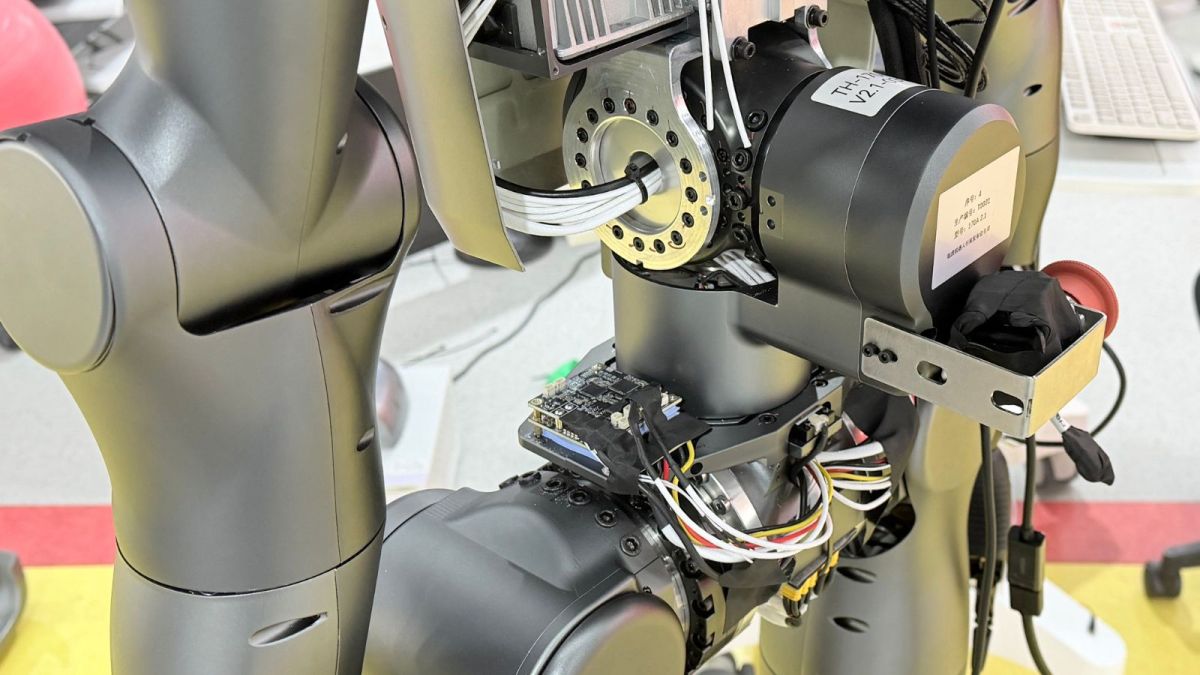

1. 限られたロボット関節スペースで高トルク密度を実現する

ロボット関節モーターの設計における最大の課題の一つは、ますます限られる設置スペース内で、より高いトルク出力を実現することです。

現代のロボットは、より小型、軽量、柔軟になっています。この傾向は特にヒューマノイドロボットや協働ロボットで顕著であり、各関節はコンパクトな機械構造内に収まりながら、十分な動力を発揮する必要があります。

ロボット関節は、次のような動作に必要な十分なトルクを発生させなければなりません。

• ヒューマノイドロボットの歩行およびバランス制御、

• ロボットアームによる物体の持ち上げと位置決め、

• 産業用自動化における連続運転。

しかし、従来はトルク出力を高めるために、より大きなモーターが必要でした。モーターが大きくなるとロボットの重量が増加し、エネルギー効率が低下するため、出力とコンパクト設計の間に矛盾が生じます。

そのため、エンジニアは次の要素の関係を最適化する必要があります。

• モーターサイズ、

• トルク出力、

• 重量、

• エネルギー消費、

•  機械統合。

高トルク密度は、高度なロボット関節モーターを評価するうえで最も重要な基準の一つとなっています。

電磁設計の改善、永久磁石構造の最適化、高性能伝達システムの組み合わせにより、現代のロボット関節モーターはサイズを大幅に増加させることなく、より大きな出力トルクを実現できます。

例えばヒューマノイドロボットでは、関節の軽量化が歩行効率と動的性能に直接影響します。関節が重すぎるとロボット全体のエネルギー消費が増加し、自然な動作を行う能力が低下します。

このため、コンパクトで高トルク密度のアクチュエータソリューションは、ロボット開発においてますます重要になっています。

2. 熱管理：連続運転中の性能維持

発熱も、ロボット関節モーターの開発における大きなエンジニアリング上の課題です。

多くのロボット用途では、長時間にわたる連続動作が求められます。単純な間欠運転に使用されるモーターとは異なり、ロボット関節モーターは、動的で反復的な動作中にも安定した性能を維持する必要があります。

モーターが連続運転すると、電気的損失によって熱が発生します。温度が上昇すると、次のような性能上の問題が発生する可能性があります。

• トルク出力の低下、

• 効率の低下、

• コンポーネント寿命の短縮、

• 動作精度の低下。

この問題は、特にヒューマノイドロボットや移動ロボットにおいて重要です。例えば歩行中、ヒューマノイドロボットの関節はバランスを維持するために、位置とトルクを絶えず調整しなければなりません。温度上昇によって関節モーターの性能が変化すると、ロボットの動作安定性に影響を及ぼす可能性があります。

効果的な熱管理を実現するには、エンジニアは次の要素を含むモーションシステム全体を考慮する必要があります。

• モーターの電磁効率、

• 放熱構造、

• 材料選定、

• 機械統合。

高性能なロボット関節モーターには、ピークトルクを供給するだけでなく、長期運転中も安定した出力を維持することが求められます。

これが、統合型アクチュエータ設計の人気が高まっている理由の一つです。モーター、減速機、機械構造を一体として最適化することで、個別に組み立てたコンポーネントと比較して、より優れた熱性能を実現できます。

3. 精度と動的応答のバランス

ロボットの動作品質は、モーター出力だけで決まるものではありません。指令に正確に追従しながら、変化する状況に迅速に対応する能力も、重要な課題です。

ロボット関節モーターは、一見相反する次の2つの目標を達成する必要があります。

• 高い位置決め精度、

• 高速な動的応答。

高精度であれば、組立、検査、精密なハンドリングなどの正確な作業をロボットが実行できます。

高速応答であれば、ロボットは外部の変化に迅速に反応できます。これは特にヒューマノイドロボットや協働ロボットにとって重要です。

例えば、ヒューマノイドロボットが不均一な路面を歩行する場合、各関節は短時間のうちに位置とトルクを継続的に調整する必要があります。モーターの応答に遅れがあると、安定性と動作品質が低下する可能性があります。

ロボット関節モーターの動的性能には、次のような複数の要因が影響します。

• モーター慣性、

• 伝達精度、

• バックラッシュ、

• エンコーダ分解能、

• 制御システム性能。

適切に設計されたロボット関節モーターには、機械システムと電気システムの緻密な協調が必要です。

モーター、減速機、フィードバックコンポーネントが一つのシステムとして連携することで、滑らかで正確な動作を実現できます。

4. ロボット動作における機械誤差の低減

高度なロボットでは、動作精度はモーターだけで決まりません。モーターが十分なトルクと速度を供給していても、関節システム内部の機械誤差が最終的な動作性能に大きな影響を与える可能性があります。

ロボットメーカーは、次のような複数の動作誤差要因を考慮する必要があります。

• 機械的クリアランス、

• 伝達精度、

• 組立公差、

• 構造変形、

• フィードバック精度。

これらの要因は、協働ロボット、医療用ロボット、精密組立システム、ヒューマノイドロボットのハンドなど、環境との精密なインタラクションが求められる用途で特に重要になります。

例えば、ロボットアームが精密な組立作業を行う場合、各関節におけるわずかな位置決め誤差でも蓄積し、最終的なエンドエフェクタの位置に影響を与える可能性があります。ヒューマノイドロボットでは、機械誤差がバランス制御、歩行安定性、操作精度に影響することがあります。

そのため、ロボット関節モーターは単純な動力源ではなく、完全なモーションシステムとして設計されるようになっています。

高精度な伝達機構、正確なフィードバックシステム、最適化された制御戦略を組み合わせることで、機械的な偏差を低減し、再現性を高めることができます。

ハーモニックドライブ技術は、高い減速比、コンパクトな構造、極めて小さいバックラッシュ特性を備えているため、ロボット関節用途で広く使用されています。高分解能エンコーダおよびサーボ制御システムと組み合わせることで、正確で安定したロボット動作を実現できます。

ロボットメーカーにとって、関節精度の向上は、より優れた仕様を実現することだけを意味しません。それは、ロボットが実際の作業を確実に実行できる能力に直接影響します。

5. なぜ統合化がロボット関節モーターの未来になりつつあるのか？

ロボットシステムが高度化するにつれて、個別のコンポーネントを選定して組み立てる従来の方法は、ますます大きな課題に直面しています。

従来のロボット関節設計では、通常、サーボモーター、減速機、エンコーダ、ブレーキ、ドライバー、機械ハウジングなど、複数の独立したコンポーネントを統合する必要があります。

この方法は柔軟性を提供する一方で、開発時のエンジニアリング作業も増加させます。

異なるコンポーネントには、次のような違いが生じる可能性があります。

• 機械寸法、

• 電気的互換性、

• 性能特性、

• 制御パラメータ。

エンジニアは、コンポーネントのマッチング、キャリブレーション、システムテストに多くの時間を費やす必要があります。

ロボットOEMにとって、これは開発サイクルの長期化とエンジニアリングコストの増加を意味します。

統合型ロボット関節モーターは、異なるアプローチを提供します。複数のモーションコンポーネントをコンパクトなソリューションに統合することで、メーカーはシステム設計を簡素化し、開発効率を向上させることができます。

統合型ロボット関節モーターは、次の要素の削減に役立ちます。

• 機械設計の複雑さ、

• 組立要件、

• 配線上の課題、

• システムデバッグ時間。

これは、ヒューマノイドロボットやインテリジェントオートメーション製品を開発する新興ロボット企業にとって特に価値があります。多くの新興ロボット企業は、ソフトウェアやAIに強みを持つ一方で、製品開発を加速するための信頼性の高いハードウェアソリューションを必要としています。

すべての機械コンポーネントを個別に開発するために何年も費やすのではなく、企業はロボットインテリジェンス、アプリケーション開発、市場投入にリソースを集中できます。

ロボット工学の未来には、個別の高性能コンポーネントだけでなく、高度に統合されたモーションソリューションも求められます。

6. 次世代ロボットに求められるロボット関節モーターの要件

ロボット用途によって要件は異なりますが、次世代ロボットは関節モーター技術に対していくつかの共通した要求を持っています。

ヒューマノイドロボット：軽量かつ高性能

ヒューマノイドロボットは、ロボット関節モーターにとって最も難しい用途の一つです。

固定式の産業用ロボットとは異なり、ヒューマノイドロボットは複雑な環境の中を自由に動く必要があります。その関節には、次の動作を支える能力が求められます。

• 動的な動作、

• バランス制御、

• 人間に近い動作、

• 連続運転。

重量が1グラム増えるだけでも、エネルギー消費と動作効率に影響します。そのため、ヒューマノイドロボットメーカーは、高トルク密度、コンパクトな構造、信頼性の高い性能を備えた関節モーターを必要としています。

統合型ハーモニックアクチュエータソリューションは、精密な伝達機構とコンパクトな機械設計を組み合わせているため、ヒューマノイドロボット開発における重要な技術になりつつあります。

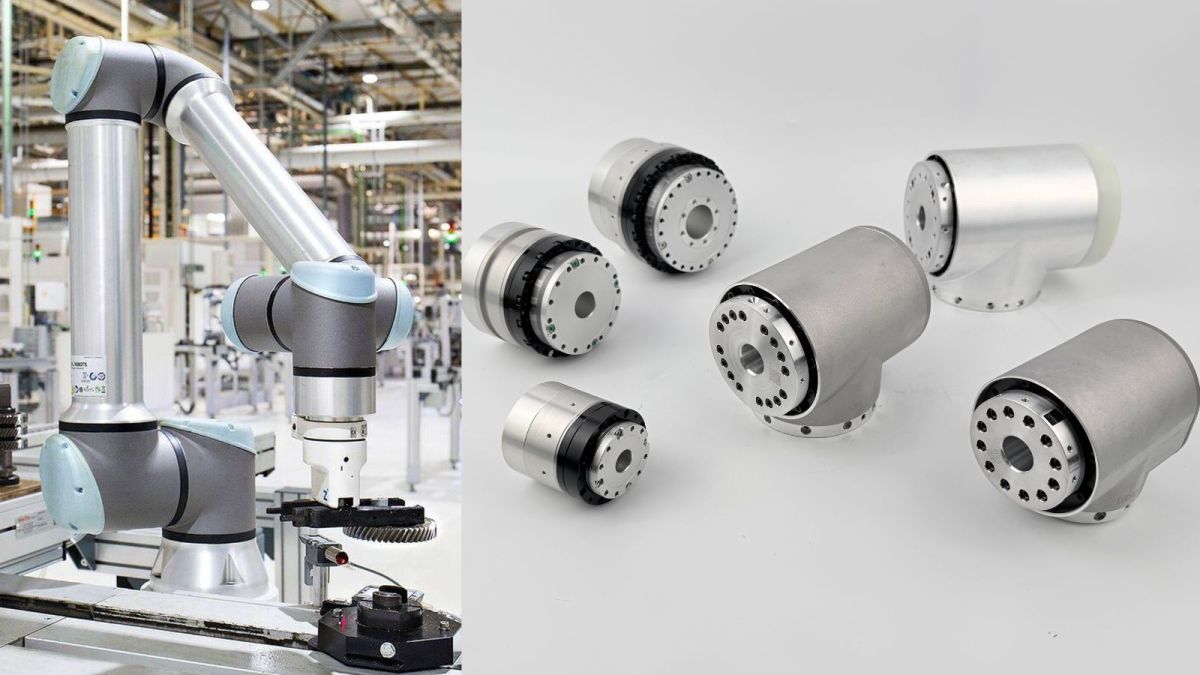

協働ロボット：滑らかで安全な動作

協働ロボットは人と直接協働するため、優れた動作の滑らかさと正確な制御が求められます。

協働ロボットに使用されるロボット関節モーターには、次の性能が必要です。

• 低振動、

• 高精度な位置決め、

• 安定したトルク出力、

• 応答性の高い制御。

滑らかな動作は、人とロボットのインタラクションに不可欠であり、組立、検査、サービスロボットなどの用途で特に重要です。

産業用ロボット：精度と長期信頼性

製造環境で使用される産業用ロボットは、数千時間にわたって連続運転することがよくあります。

その関節モーターには、次の性能が求められます。

• 高い繰り返し精度、

• 高い剛性、

• 長い耐用年数、

• 安定した性能。

自動車製造、電子機器生産、半導体設備、精密加工などの用途では、長期間にわたって精度を維持できるモーションシステムが必要です。

7. HONPINEは先進的なロボット関節モーターソリューションをどのように提供するのか？

高性能ロボットの開発には、精度、出力、統合性、信頼性のバランスを実現できるモーションコンポーネントが必要です。

HONPINEは、ロボットおよび産業用自動化用途向けに、ハーモニック関節アクチュエータ、ロボット関節モジュール、フレームレストルクモーターなどの先進的なモーションソリューションを提供しています。

HONPINEのロボット関節ソリューションは、ロボットメーカーが直面する次の主要なエンジニアリング課題に対応するよう設計されています。

• コンパクトな機械設計、

• 高トルク密度、

• 高精度なモーション制御、

• 効率的な統合、

• 信頼性の高い運転。

HONPINE Harmonic Joint Actuatorは、精密ハーモニック減速機、サーボモーター、エンコーダ、ブレーキなどの主要コンポーネントを統合型モーションユニットに組み込んでいます。この設計により、ロボットOEMは関節開発を簡素化し、製品統合を加速できます。

より高度なカスタマイズを必要とするお客様向けに、HONPINEはフレームレストルクモーターも提供しており、エンジニアはより高い柔軟性をもって独自の統合型ロボット関節システムを設計できます。

ハーモニック伝達技術とロボットモーションシステムに関する経験を活かし、HONPINEはコンポーネント選定から完全な関節ソリューションの開発まで、お客様をサポートしています。

結論：ロボット関節モーターは未来のロボット動作の基盤

ロボット工学の未来は、人工知能アルゴリズムだけでなく、ロボットが正確で信頼性が高く、自然な物理動作を実行できる能力にも左右されます。

あらゆる先進的なロボットの背後には複雑なモーションシステムがあり、ロボット関節モーターが基本的な役割を果たしています。

トルク密度や熱管理から、精密制御、システム統合に至るまで、高性能なロボット関節モーターの開発には、複数分野にわたるエンジニアリングの専門知識が必要です。

ロボットがヒューマノイド型、インテリジェント型、自律型システムへと進化し続けるなか、統合型モーションソリューションはますます重要になります。

ハーモニック伝達技術、高度なモーター設計、統合型アクチュエータソリューションを組み合わせることで、HONPINEはロボットメーカーがエンジニアリング上の課題を克服し、次世代のインテリジェントマシンを構築できるよう支援します。

HONPINE — インテリジェントオートメーションの未来に向けた精密モーションソリューション。
