なぜ高性能ヒューマノイドロボットの価格を下げることはそれほど難しいのでしょうか?そして、なぜハーモニック関節モジュールは依然として代替不可能なのでしょうか?

ヒューマノイドロボットはいつ商用化されるのか、そしてなぜその価格はこれほど下げにくいのか？

ヒューマノイドロボティクス業界に莫大な資本が流入する中、ヒューマノイドロボットは明らかに大規模な量産へと向かっています。しかし、根本的な疑問が残っています：なぜその価格は依然としてこれほど下げにくいのでしょうか？
「世界の工場」とよく呼ばれる中国でさえ、本当に低コストなヒューマノイドロボットを生産することはできていません。

例えば、Unitree H1 の価格は約 RMB 650,000 である一方、高価な器用な手を取り除き（そのため厳密には完全なヒューマノイドロボットとは見なせず）、自由度を大幅に削減した Unitree G1 でも、なお RMB 99,000 かかります。

中核の理由は、避けることのできない1つの要件にあります：高い自由度。
高い DOF はヒューマノイドロボットに不可欠であり、これにより関節モジュールがシステム総価値に占める割合が一貫して高くなります。

なぜヒューマノイドロボットはこれほど高価なのか？

ヒューマノイドロボットでは、関節が総コストのおよそ 60%～70% を占めます。

代表的な例として Tesla Optimus を挙げると：
一般的なヒューマノイドロボットには 28 個のアクチュエータが搭載されており、リニアアクチュエータと回転アクチュエータに均等に分かれています。

回転アクチュエータは主に以下で構成されます：
フレームレスサーボモーター + ハーモニック減速機 + モータードライバー + クラッチ + 力センサー + エンコーダ

人間の筋肉に似たリニアアクチュエータは、主に以下で構成されます：
フレームレスサーボモーター + 遊星ローラースクリュー / 台形ねじ + モータードライバー + 力センサー + エンコーダ

Tesla Optimus の 28 個すべての関節は、主要な動力源としてフレームレストルクモーターを使用しています。

その内訳は以下の通りです：

14 個の回転関節はフレームレストルクモーター + ハーモニック減速機を採用

14 個のリニア関節はフレームレストルクモーター + 遊星ローラースクリューを採用

Unitree G1 のベーシック版には 23 個のフレームレスモーターが搭載されており、各モーターの価格はおよそ USD 190～285 で、関節用モーターの総コストは約 USD 4,300～6,900 になります。

なぜ関節はヒューマノイドロボットにおいてそれほど重要なのか？

ロボットの関節は、ヒューマノイドの動作を実現する中核です。
超高減速比、極めて高いトルク密度、そしてほぼゼロのバックラッシュを備えた関節モジュール、すなわちハーモニック関節モジュールだけが、真に人間らしく自然な動きを可能にします。

関節モジュールは全体コストに大きく寄与していますが、現在の技術段階では、サイズ、重量、精度、トルクの最適なバランスを実現できる唯一のソリューションは依然としてハーモニック関節モジュールです。そのため、これらは代替不可能です。

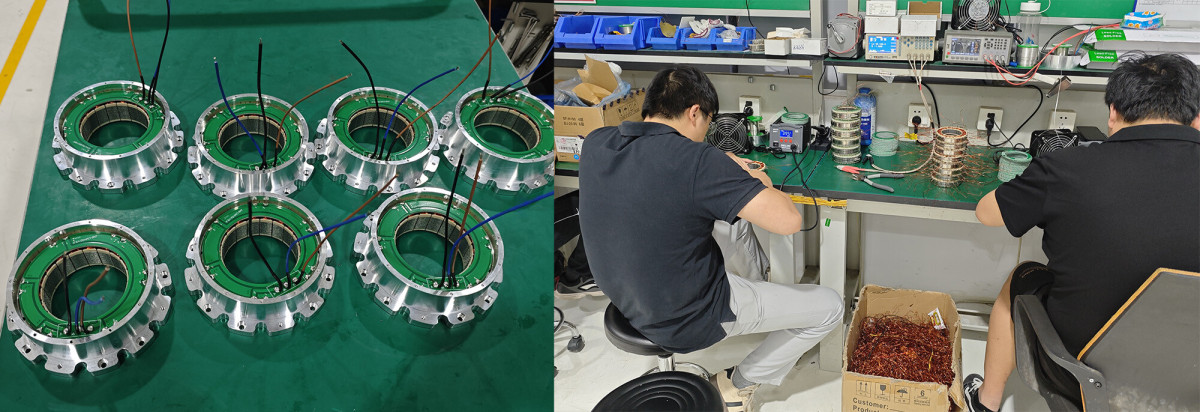

なぜフレームレストルクモーターはヒューマノイドロボットの関節でそれほど重要なのか？

ヒューマノイドロボティクス業界では、関節にほぼ例外なくフレームレスモーターが使用されています。
フレームレストルクモーターは永久磁石同期モーターの一種で、従来のモーターのトルクと速度を生み出す中核部分だけを残し、シャフト、ベアリング、ハウジング、エンドキャップを持ちません。

フレームレスモーターは次の 2 つの部分だけで構成されます：

ローター：永久磁石を備えた内部回転鋼リングで、機械シャフトに直接取り付けられます

ステーター：積層鋼板と銅巻線を備えた外部コンポーネントで、電磁力を発生させるために機械ハウジング内部にしっかりと取り付けられます

主に出力で評価される従来のサーボモーターとは異なり、フレームレストルクモーターは出力トルクで評価されます。

ドライブユニットから電力供給を受け、ドライバーは UVW 三相電流を制御して永久磁石ローターを駆動する磁場を生成します。フィードバックはホールセンサーまたは外部エンコーダを介して提供され、これによりドライブは実際のフィードバックと目標値を比較し、ローター位置を精密に調整してサーボ制御を実現できます。

フレームレスモーターの主な利点は、高いトルク密度と出力密度、そして優れた体積効率と重量効率にあります。
ステーターのスロット充填率を高め（より多くの銅巻線を埋め込む）、構造設計を最適化することにより（軽量化、薄型化）、フレームレスモーターは限られた空間内で強力なトルクを発揮し、サイズ、重量、動的性能が重要なヒューマノイドロボットに最適です。

その高密度特性には次が含まれます：同一体積でより高い出力,同一出力レベルでより小さいサイズ,温度上昇の低減

統合設計と最適化されたポッティングプロセスにより、エネルギー効率と信頼性も大幅に向上しています。

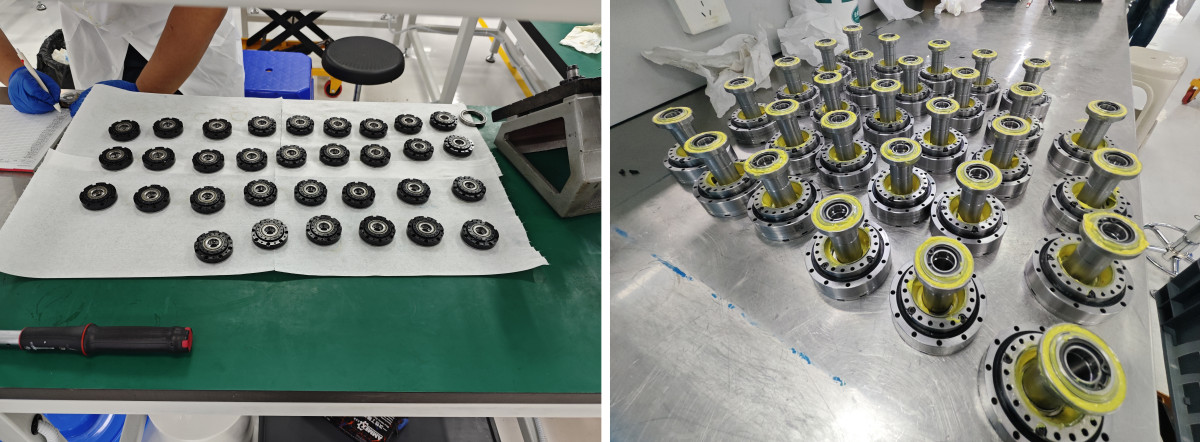

なぜ減速機はヒューマノイドロボットの関節でそれほど重要なのか？

ハーモニック減速機、RV 減速機、遊星減速機を比較すると、ハーモニック減速機は現在、ヒューマノイドロボットの上肢関節にとって最適なソリューションです。

ハーモニックドライブでは：全歯数の 30%～50% が同時に噛み合う,複数の歯にわたって誤差が平均化され相互補償が行われる,伝達精度は極めて高く、バックラッシュは 1 arc-minute 以内に制御可能,同一の歯車精度等級では、伝達誤差は従来の円筒歯車システムのおよそ 1/4 です。

ウェーブジェネレーターの半径をわずかに調整してフレックススプラインの変形を増やすことで、バックラッシュをほぼゼロまで低減する、あるいは完全に排除することさえ可能であり、ハーモニックドライブは頻繁な反転動作に特に適しています。

ハーモニックドライブ減速機はどのように動作するのか？

ハーモニック伝達は、ウェーブジェネレーターとフレキシブルギアの相互作用に基づいています。
ウェーブジェネレーターが回転すると、その楕円形状によってフレックススプラインに周期的な弾性変形が生じます。フレックススプラインとサーキュラースプラインでは歯数が異なるため（通常は 2 歯差）、噛み合い位置は連続的に移動します。

ウェーブジェネレーターが 180 degrees 回転するごとに、フレックススプラインの噛み合い位置は円周に沿って 1 ピッチ分移動します。この累積的な相対変位により、フレックススプラインとサーキュラースプラインの間に速度差が生じます。

その結果、ウェーブジェネレーターが 1 回転すると、フレックススプラインはわずかに
(歯数差 / サーキュラースプラインの歯数) × 360 degrees,
回転し、非常に高い減速比を実現します。

ハーモニック減速機は、ハーモニック関節モジュールの重要な構成要素です。
モーターとハーモニック減速機は適切にパワーマッチングされなければならず、小さすぎても大きすぎてもいけません。関節設計では、まず減速機のパラメータ（トルク、速度）を決定し、それに応じてモーターを選定する必要があります。

ヒューマノイドロボットの高価格は、ブランドプレミアムによるものではなく、工学的複雑さと精密製造の難しさによるものです。

ヒューマノイドロボットの各関節は、同時に次を実現しなければなりません：高精度,軽量設計,高トルク出力,長期信頼性。

ロボット全体が滑らかに、安全に、自然に動作するためには、すべての関節がこれらの厳しい要件を満たしていなければなりません。これこそが、高性能ヒューマノイドロボットのコストを依然として下げにくい根本的な理由です。
