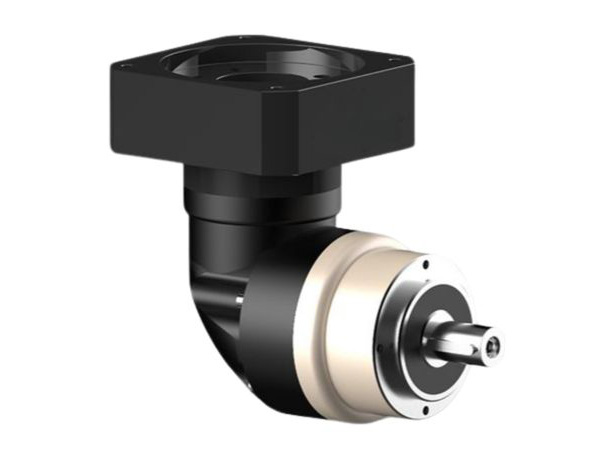

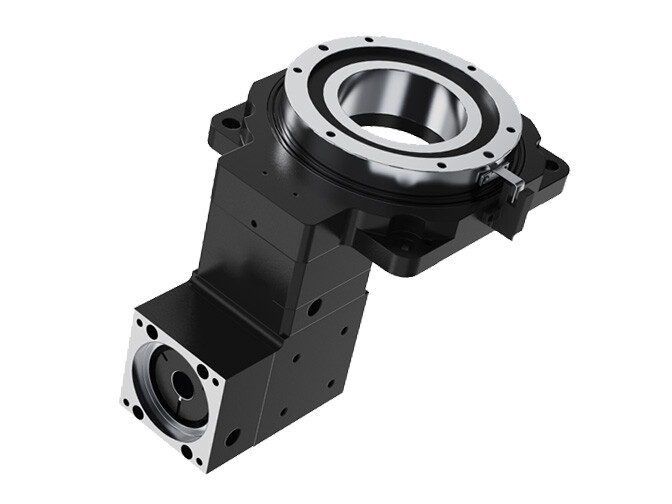

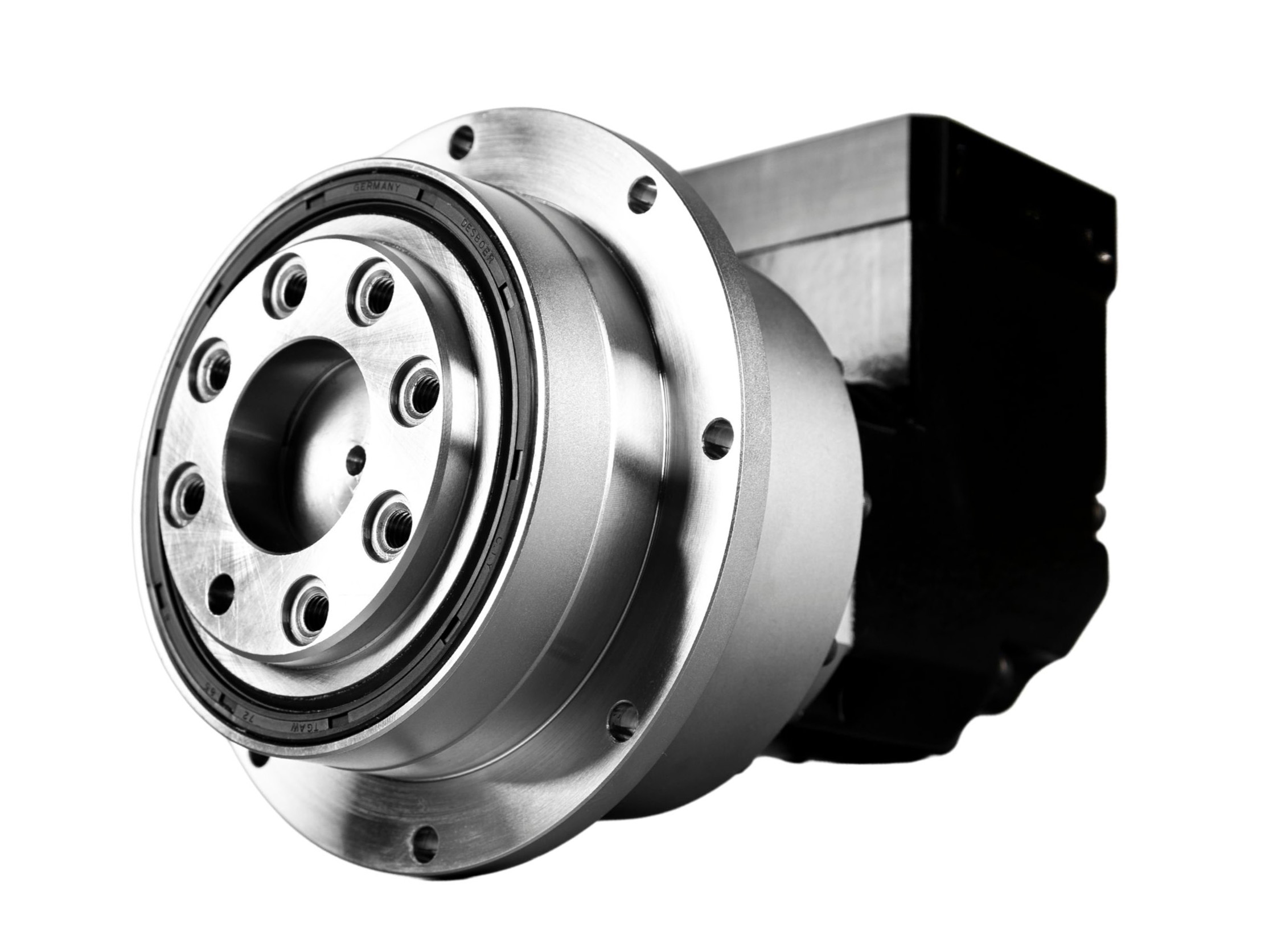

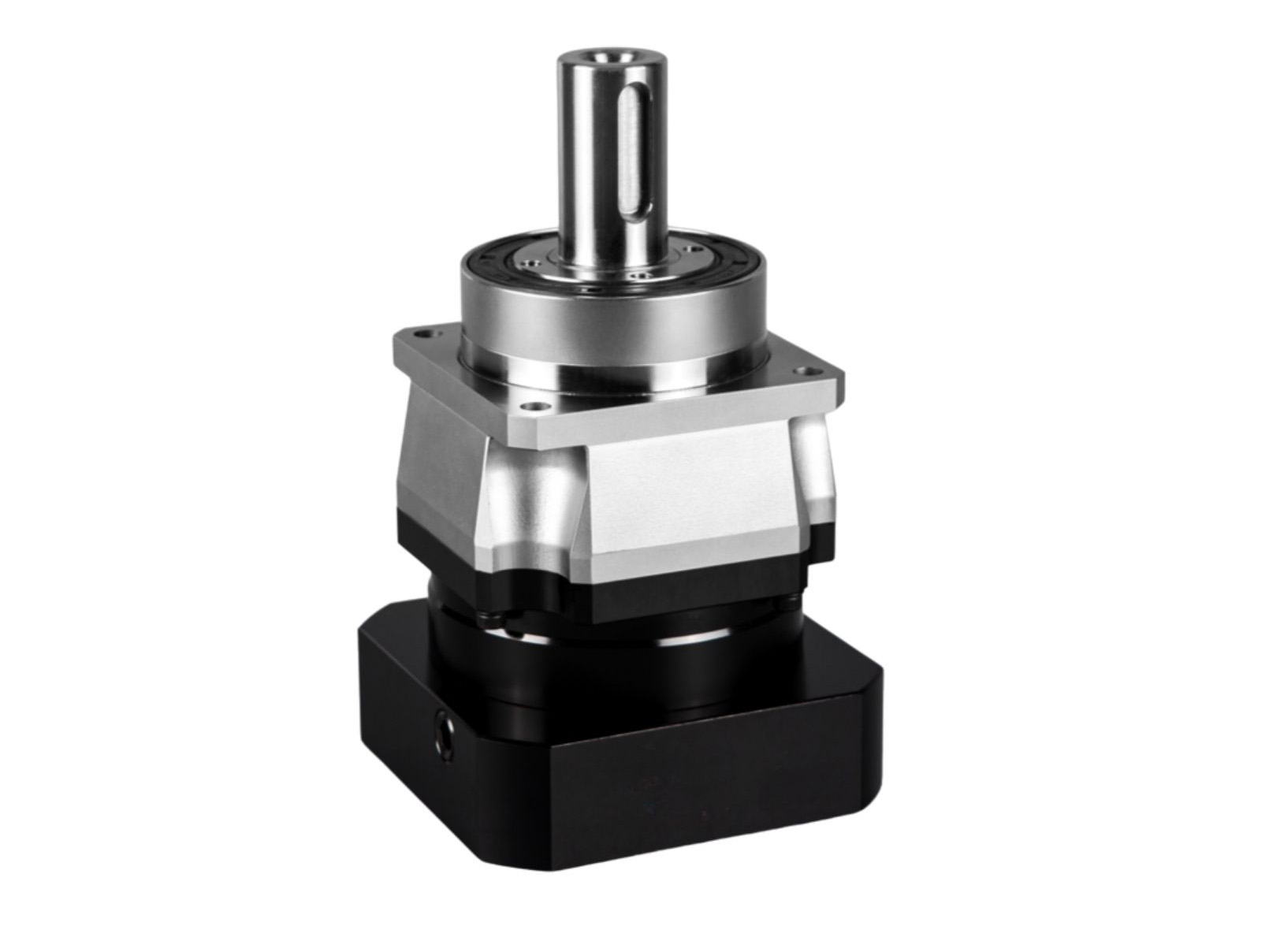

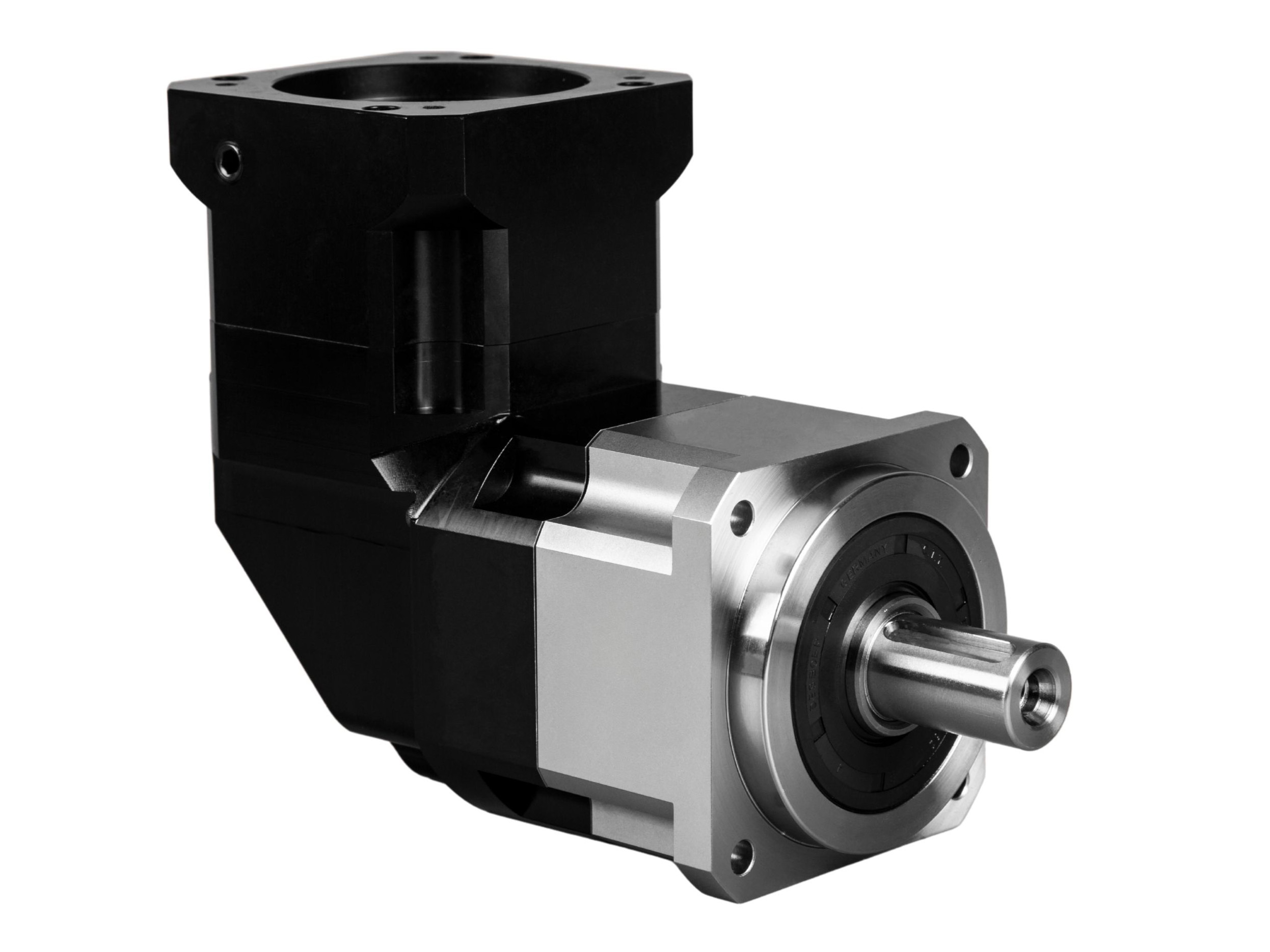

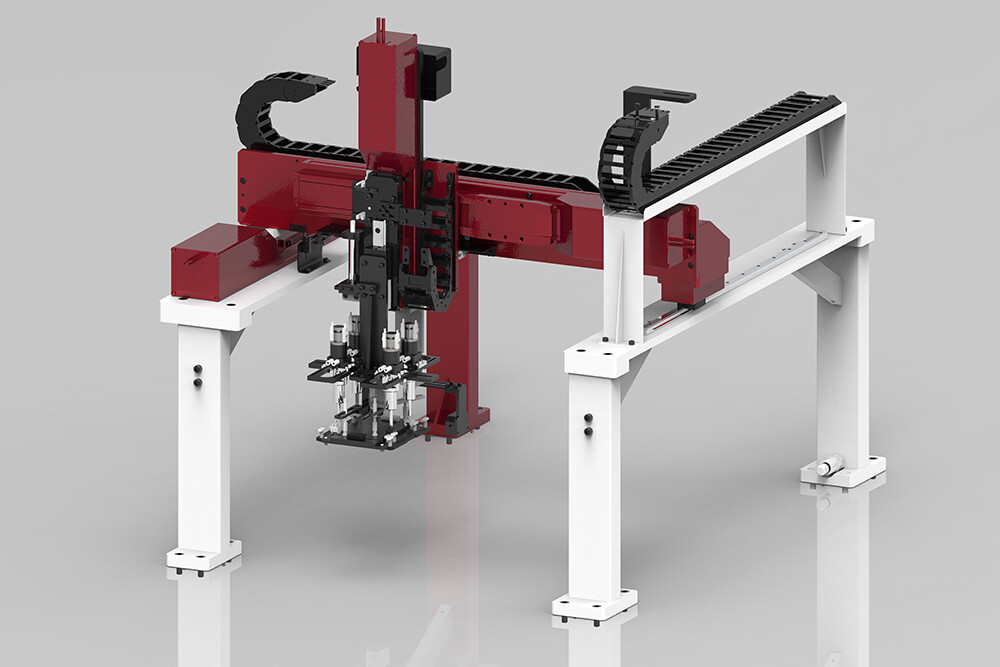

遊星歯車減速機が本来持つ利点により、HONPINE遊星減速機モーターはさまざまなロボット分野で広く使用されています。
四足歩行ロボットでは、12自由度の要件を満たし、複雑な地形での移動に安定した強力な駆動を提供します。
ロボットアームでは、高精度の遊星減速機が正確な位置決めを確保し、溶接や切断などの複雑な作業を可能にします。
ヒューマノイドロボットでは、遊星減速機がより自然で滑らかな動作の実現に役立ち、歩行、腕の持ち上げ、姿勢遷移などの動作における協調性と安定性を大幅に向上させます。

はい。HONPINEは遊星歯車減速機の研究開発と製造の完全な内製化を実現しています。
歯車加工、遊星キャリア製造、内歯車加工、遊星歯車製造を含む主要工程は、すべてHONPINEの工場内で完了しています。
精密な歯車設計、高精度な製造プロセス、高度な荷重分担技術、および科学的に最適化された潤滑を統合することで、HONPINEは伝達効率を体系的に向上させ、エネルギー効率、信頼性、および長寿命に対する現代のハイエンド設備の厳しい要件を満たしています。

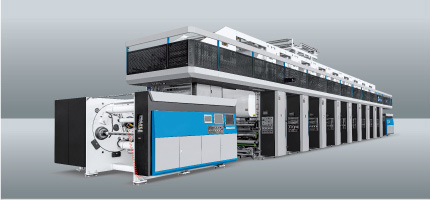

HONPINEの遊星減速機は、CNC工作機械,移動ロボット,新エネルギー車,航空宇宙,建設機械,太陽光発電設備,3C電子,スマートホームシステム,医療機器などの業界で広く採用され、市場で実証されてきました。アプリケーションの需要に牽引され、HONPINEはより高い精度、より軽い重量、より高い出力密度を目指して継続的に革新を進め、着実に業界のリーダーとしての地位を確立しています。

剛性は変形に重点を置きます。
荷重下で, シャフトはどの程度たわみますか? 歯車の噛み合いすきまはどの程度増加しますか? 剛性は機械の位置決め精度と動的応答を直接決定します。
剛性が不十分な場合, 精密動作を行うロボットはまるで“パーキンソン病”を患っているかのように振る舞い — 揺れ, 振動し, 目標に正確に到達することが決してできません。
一方, 強度は減速機が故障するかどうかに関係します。
それは材料が耐えられる最大応力, および部品が亀裂, 変形, または崩壊する可能性があるかどうかに関係します。強度は設備の耐用年数と安全余裕を定義します。
強度不足は典型的な“力任せの故障”を招き, 内部部品が壊滅的に破損します。

遊星ギアボックスを選定する際、減速比と価格だけに注目するのでは全く不十分です。以下の点も評価しなければなりません:
定格トルク – 連続運転能力
最大トルク – 衝撃荷重に耐える能力
サービスファクター – 過酷な作業条件に対する補正
頻繁な起動停止サイクルを伴うインテリジェント機器では、最大トルクが特に重要です。
当社は専門的な選定ガイダンスと完全な技術資料を提供できます。最終的には、単一の優れたパラメータよりもシステムレベルの信頼性の方が重要です。真の性能は、設計、材料、製造プロセス、そして—最も重要なのは—ギアボックスが実際の運転条件にどれだけ適合しているかによって決まります。

その利点は、その構造にあります。

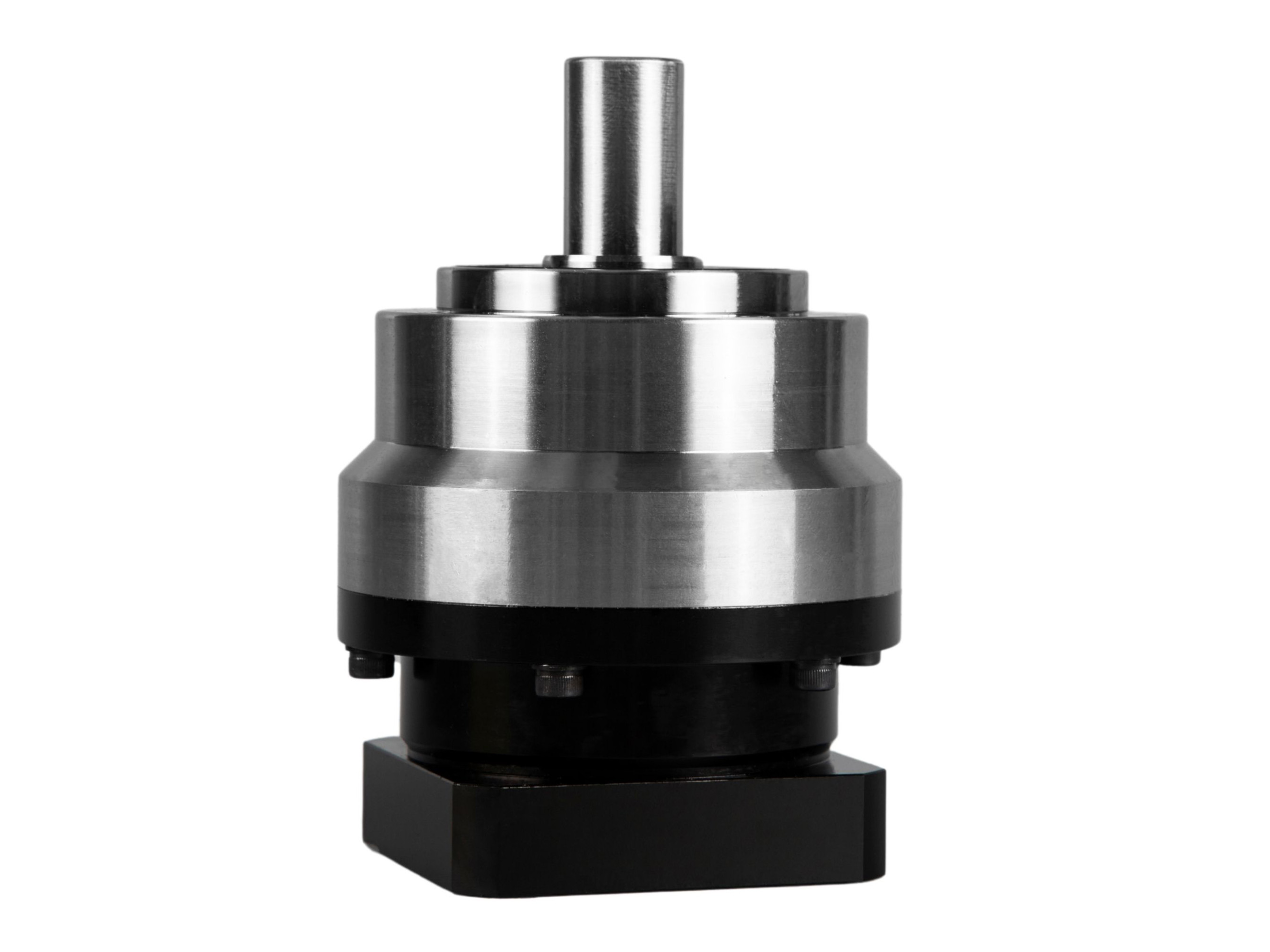

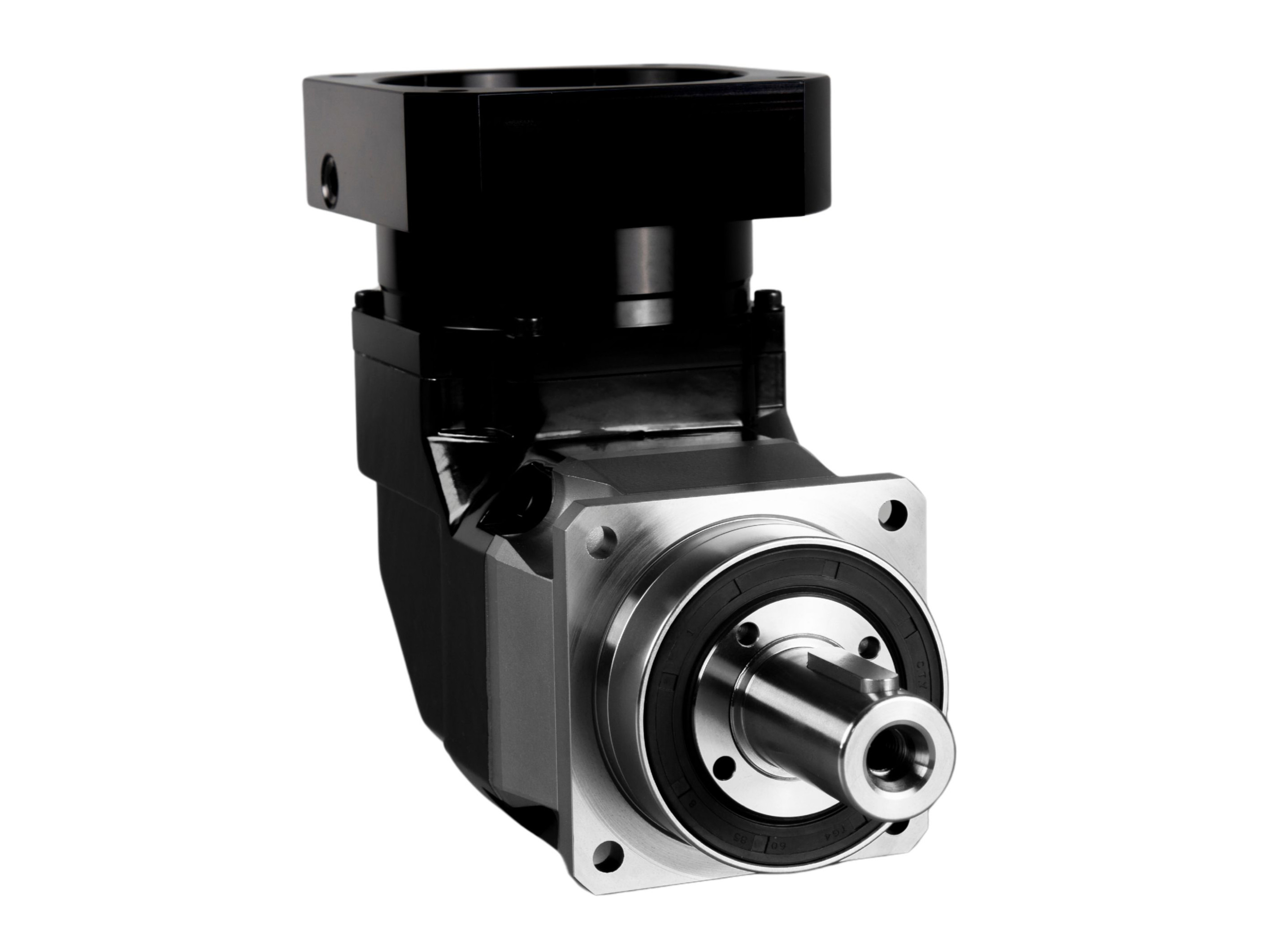

遊星歯車減速機は、中央のサンギヤ、周囲のプラネタリギヤ、そして外側のリングギヤで構成される遊星歯車システムを採用しています。この構成により、動力分割と複数歯の噛み合いが可能になり、次のような特長をもたらします:コンパクトなサイズ,軽量設計,高い負荷容量,優れた剛性。これらの特性により、遊星歯車減速機は、スペースと性能に厳しい要件がある自動化設備に特に適しています。

3つの実用的なチェックが役立ちます:ギア材料と加工精度 – 研削ギアはホブ切りギアより優れています。無負荷時のバックラッシュと騒音 – バックラッシュが小さく、動作がより滑らかであるほど、品質が高いことを示します。温度上昇 – 長時間運転後の過度な温度上昇 (e.g., above 45°C) は、設計または製造上の欠陥を示している可能性があります。

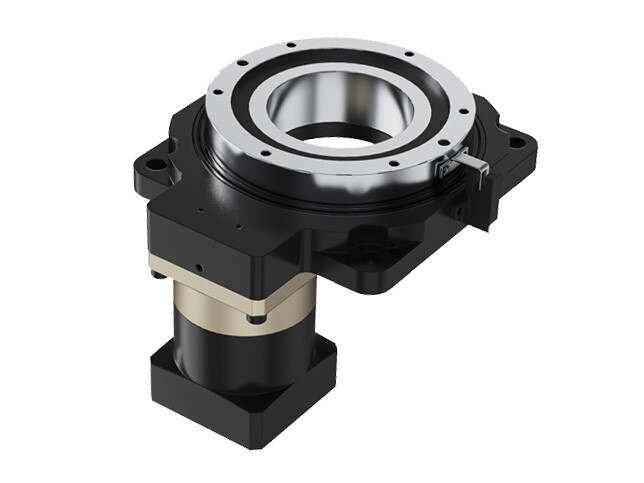

遊星ギアボックスはより高い精度と効率を提供し,往復運動や高精度モーションに最適です。ウォームギア減速機は大きな減速比とセルフロック機能を備えており,高減速比かつ断続負荷の用途に適していますが,一般的に効率が低いという欠点があります。

ロボット関節を例にとってみましょう。サーボモーターは通常3000–6000 rpmで動作しますが、ロボット関節に必要な速度は数十 rpmに過ぎず、さらにロボットアームを駆動するために大幅に高いトルクが求められます。
遊星ギアボックスは、モーターの高速回転を関節に必要な低速へ変換すると同時に、トルクを数十倍に増幅し、高精度な位置決めと十分な負荷容量を確保します。

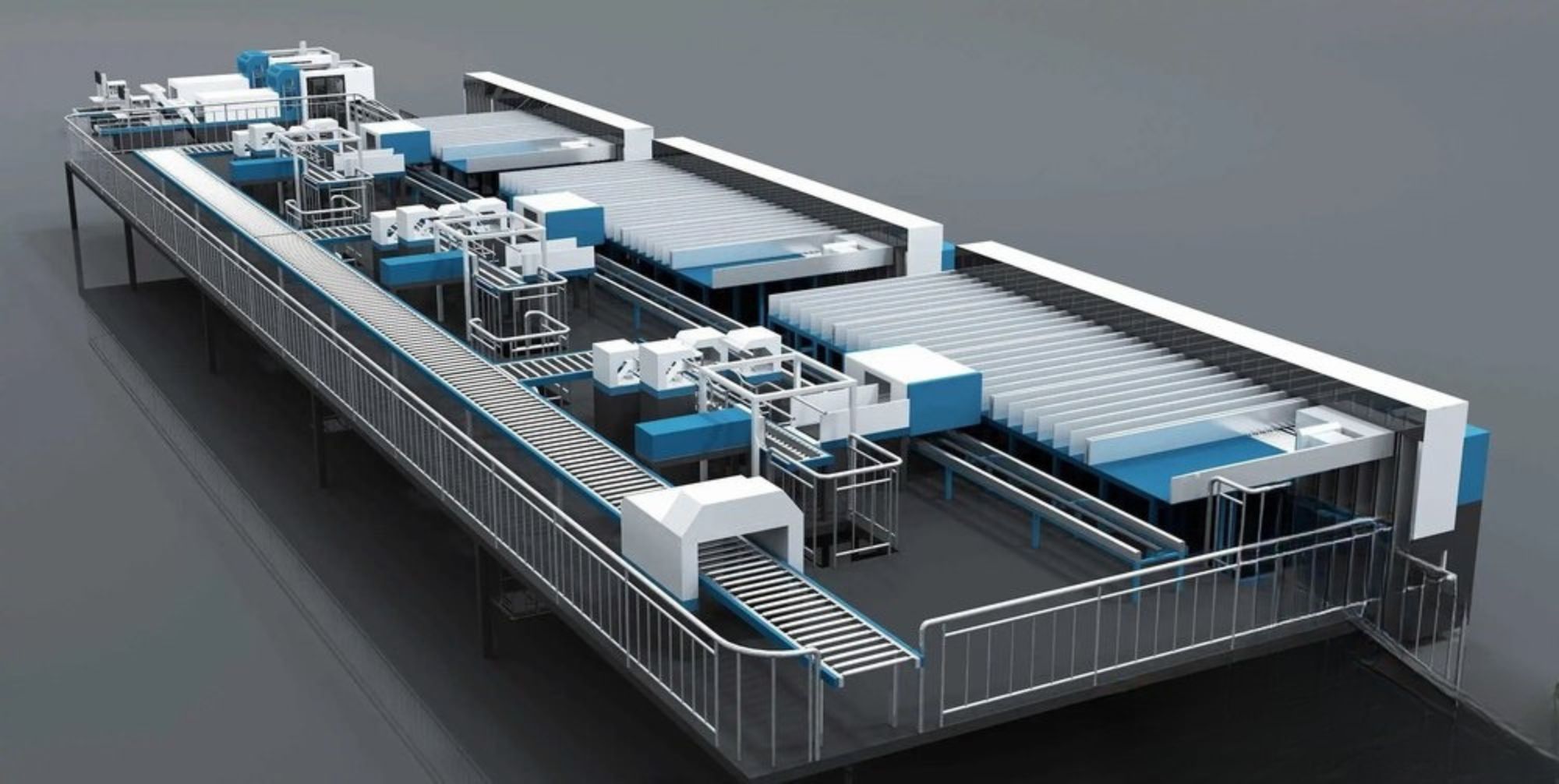

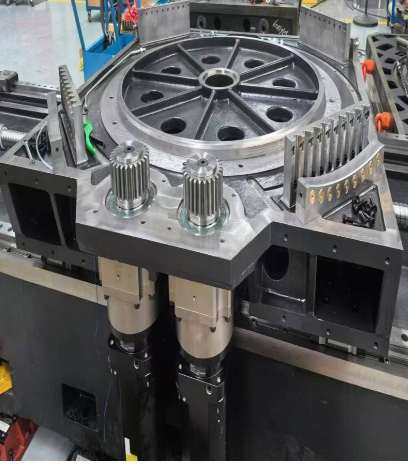

同様に、CNC工作機械の主軸駆動やコンベヤの動力伝達システムにおいても、遊星ギアボックスは重要な役割を果たします。その高い伝達効率 (通常90%–97%) は、エネルギー消費の低減とシステム全体の安定性向上に役立ちます。

1. 基本定義
減速比は、入力速度と出力速度の比率です:
i = n₁ / n₂
ここで:
n₁ = 入力速度
n₂ = 出力速度
例:
入力速度が 1500 rpm で、出力速度が 25 rpm の場合:
i = 1500 / 25 = 60:1

2. 歯車列の計算方法
多段歯車減速機では、各かみ合い対について従動歯車の歯数を駆動歯車の歯数で割り、その後すべての結果を掛け合わせます。
例 (遊星歯車システム):
以下の場合:
サンギアの歯数 = z₁
プラネットギアの歯数 = z₂
リングギアの歯数 = z₃
このとき、減速比は次のように表すことができます:
i = (z₃ / z₁) × (z₂ / z₁)
