産業用ロボット関節用サーボモーターRVサイクロイド減速機ギアボックス

RV（Rotary Vector）減速機は、遊星機構とサイクロイド機構を用いた高精度の二段変速機です。入力軸は遊星歯車を介してクランクシャフトを駆動し、サイクロイドギアを偏心運動させ、フランジを通じて高トルク・低速出力を実現します。産業用ロボットでは、RV減速機は関節精度に不可欠であり、可搬重量が≤20 kgの用途では関節1–4に、より重量のあるロボットアームでは6軸すべてに使用されます。E Series（中実軸）およびC Series（中空軸）を提供しており、従来モデルではシーリング、潤滑、機械加工が必要です。当社のフランジ一体型RV減速機は、工場出荷時に密封済み、事前潤滑済み、事前加工済みであり、開封後すぐにサーボモーター用途に使用できます。
RVギア減速機

標準RV減速機

標準RV (Rotary Vector) 減速機は,精密機械向けに特別に設計された減速装置です. サイクロイドピンホイールと遊星歯車セットで構成される2段密閉型差動歯車機構を採用しています. 減速機本体はオープンタイプ構造のため,使用時にはフランジシールおよび専用RVグリースの充填が必要です.

産業用ロボット分野では,先端可搬質量が20 kg以下のロボットアームの場合,RV減速機は主にロボットのベース部および高負荷関節(通常は1軸から4軸)に使用されます. 先端可搬質量が20 kgを超えるロボットアームの場合,6つすべての関節(自由度)にRV減速機が装備されます. RV減速機は,ロボットアームの位置決め精度を確保する中核的な伝達部品です.

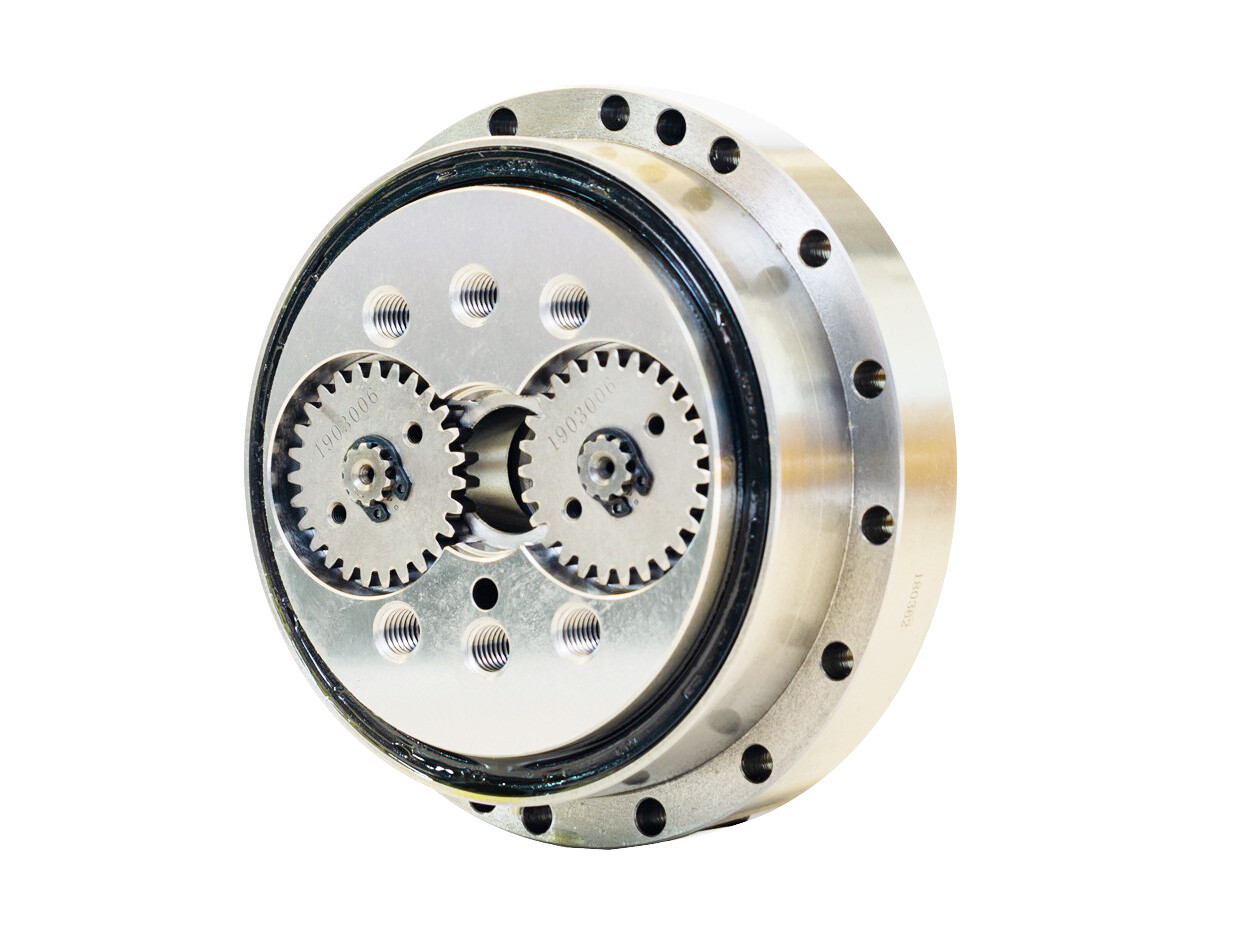

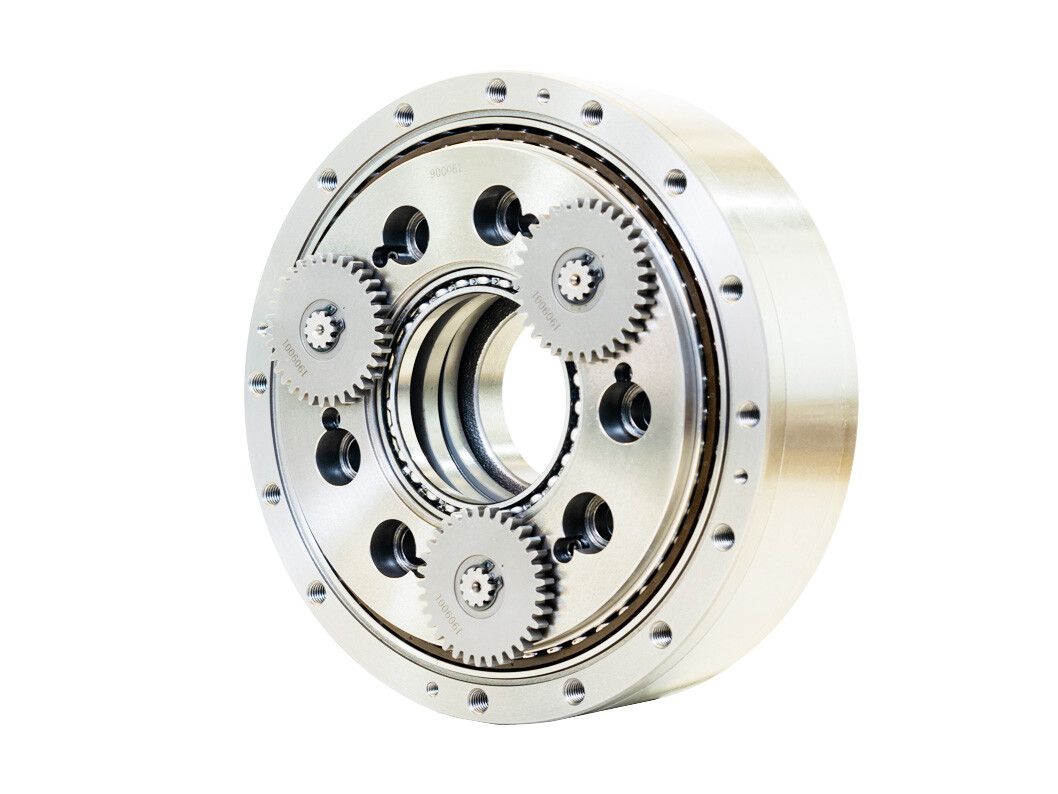

構造特性により,標準RV減速機は次のように分類できます:標準Eシリーズ: 中実軸構造,標準Cシリーズ: 中空軸構造

簡易使用説明

標準Eシリーズおよび標準Cシリーズはいずれも,フランジシールのないオープン構造です. 購入後,お客様側でフランジシールを行い,専用RV潤滑グリースを注入する必要があります. また,工場出荷時に供給される中実入力軸は,お客様のモーター入力軸仕様に合わせて再加工(軸穴加工およびキー溝加工)する必要があります.
当社は,お客様からご提供いただいた図面に基づき,入力軸のカスタム二次加工サービスを提供できます.

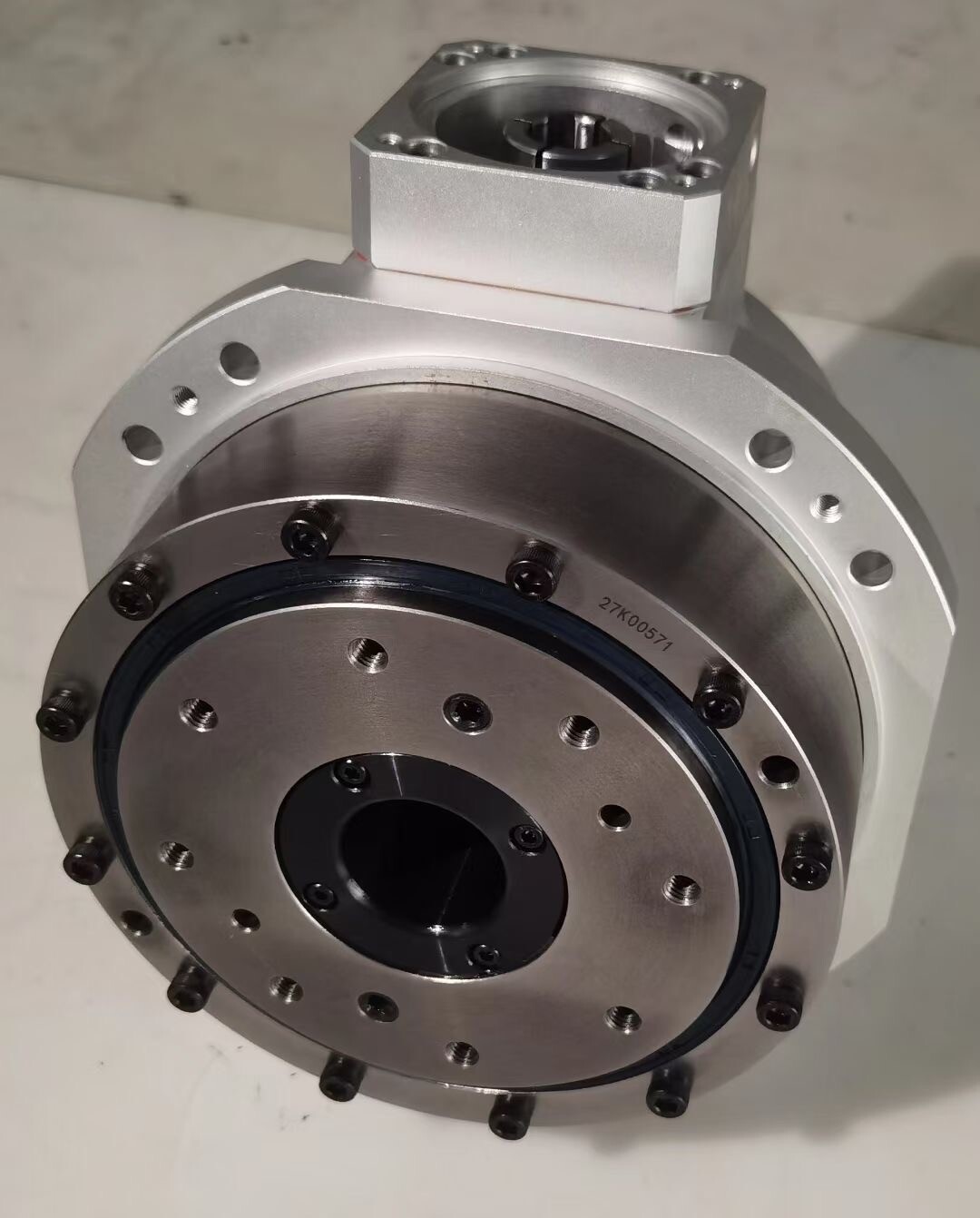

フランジRV減速機

フランジ一体型RV (Rotary Vector) 減速機は,精密機械向けに特別に設計された減速装置です. サイクロイドピンホイールと遊星歯車セットで構成される2段密閉型差動歯車機構を採用しています. 減速機は,一体型フランジシール構造として工場で組み立てられ,専用RV潤滑グリースがあらかじめ充填されているため,お客様は開梱後すぐにサーボモーターと組み合わせて使用できます.

産業用ロボット分野では,先端可搬質量が20 kg以下のロボットアームの場合,RV減速機は主にロボットのベース部および高負荷関節(通常は1軸から4軸)に使用されます. 先端可搬質量が20 kgを超えるロボットアームの場合,6つすべての関節(自由度)にRV減速機が装備されます. RV減速機は,ロボットアームの位置決め精度を確保する中核的な伝達部品です.

フランジ一体型RV減速機は,標準RV減速機にフランジシールを追加して開発されたカスタマイズモデルです. 標準RV減速機と同じ分類特性により,フランジ一体型RV減速機は次のように分類できます:フランジ一体型Eシリーズ: 中実軸構造,フランジ一体型Cシリーズ: 中空軸構造



RV減速機はどのように作動しますか?

RV減速機は,サーボモーターの高速,低トルク出力を,優れた精度と剛性を備えた低速,高トルクの回転運動へ変換するよう設計された2段式精密ギアボックスです.



第1段は遊星歯車システムを使用します. モーターがサンギアを駆動し,それによってプラネタリギアとプラネットキャリアが回転します. この段では,通常3:1から4:1の初期減速比を提供しながら,動力を第2段へ伝達します.



第2段はサイクロイドピン歯車機構で,主減速比を生成します. 偏心クランクシャフトが,固定されたピンリング内の1枚または2枚のサイクロイドディスクを駆動します. ピンの数は常にサイクロイドディスクのローブ数より1つ多いため,各回転中にディスクはわずかに反対方向へ回転します. この低速の逆方向運動が出力フランジへ伝達され,優れた位置決め精度を備えた高い減速比を生み出します.



総減速比は2つの段の積に等しくなります. たとえば,3:1の遊星段と40:1のサイクロイド段を組み合わせると,全体の減速比は120:1になります.



RV減速機の主な利点は,多数の歯が同時に荷重を分担する多歯かみ合いにあります. これにより,多くの他の精密減速機よりも大幅に高い剛性,負荷容量,耐衝撃性を実現します. さらに,180°離して配置された2枚のサイクロイドディスクが振動を効果的にバランスさせ,滑らかな運転を確保します.



高いトルク密度,優れた剛性,長寿命により,RV減速機は産業用ロボットのベース,ショルダー関節,CNC工作機械,ロータリーテーブル,その他の重負荷精密自動化設備で広く使用されています.

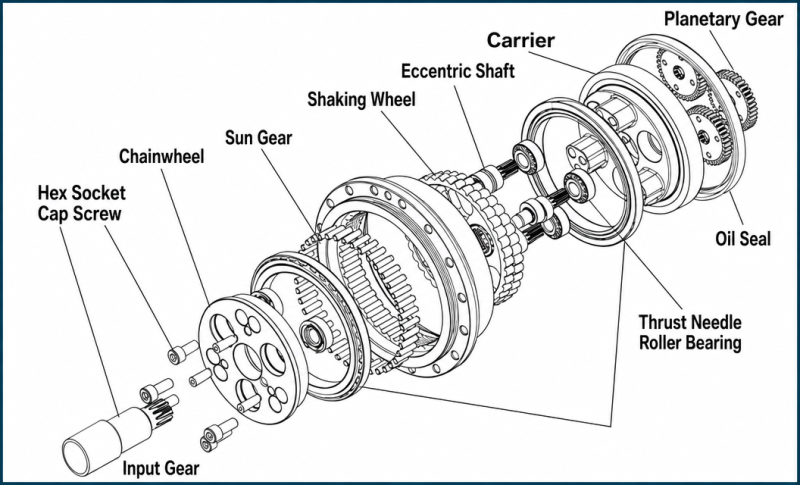

RVギアボックス伝動装置

RV減速機 vs. ハーモニック減速機 vs. 遊星減速機: 違いは何ですか?

RV減速機,ハーモニック減速機,遊星減速機は,現代のモーションコントロールシステムで最も広く使用されている3つの精密歯車減速技術です. それぞれに明確な技術的利点があり,異なる性能要件と用途シナリオに向けて設計されています.



RV減速機は通常,遊星歯車段に続いてサイクロイドピン歯車段を配置した2段伝達設計を採用しています. この独自の構成により,極めて高いねじり剛性,優れた耐衝撃性,優秀な負荷支持能力を実現し,定格出力トルクは数千ニュートンメートルに達します. さらに,RV減速機は重負荷の運転条件下でも長寿命と安定した性能を提供します. これらの特性により,産業用ロボットのベース,ショルダー,その他の高負荷関節における第一選択となっています. ただし,RV減速機は製造が複雑で,材料,熱処理,機械加工,組立精度に対して極めて高い基準が求められるため,生産コストは比較的高くなります. その結果,世界のハイエンドRV減速機市場は長年,少数の日本メーカーによって主導されてきました.



ハーモニック減速機は,ひずみ波歯車減速機とも呼ばれ,サーキュラスプライン,フレクスプライン,ウェーブジェネレータという3つのコア部品のみで構成される,はるかにシンプルでありながら高度に洗練された構造を特徴としています. その動作原理は,フレクスプラインの制御された弾性変形を利用して,精密な歯のかみ合いと高い減速比を実現するものです. この設計により,ハーモニック減速機はコンパクトな寸法,軽量構造,ゼロバックラッシュ,極めて高い位置決め精度を提供できます. 多くの精密モーション用途において,その位置決め誤差は従来の歯車伝達の4分の1程度に抑えられます. そのため,ハーモニック減速機は,ロボットの手首,エンドエフェクタ,半導体装置,医療機器,および高精度とコンパクトサイズが求められるその他の用途で広く使用されています. しかし,フレクスプラインは運転中に連続的な弾性変形を受けるため,RV減速機と比較すると疲労寿命と負荷容量には本質的な制約があります. RV市場と同様に,ハイエンドのハーモニック減速機業界も伝統的に日本メーカーが主導してきました.



遊星減速機は,サンギア,複数のプラネタリギア,内歯リングギアで構成されています. RV減速機やハーモニック減速機と比較して,遊星ギアボックスはよりシンプルな機械構造を備えながら,複数のプラネタリギアによる動力分担を通じて高い伝達効率を実現します. トルク容量,効率,信頼性,コスト効率のバランスに優れた組み合わせを提供します. これらの利点により,遊星減速機は産業用ロボットだけでなく,CNC工作機械,工場自動化設備,包装機械,マテリアルハンドリングシステム,スマートホーム自動化にも広く使用されています. その汎用性と競争力のある価格により,自動化業界全体で最も幅広く適用されている精密減速機のタイプとなっています.



総合的に見ると,普遍的に優れた減速機技術は存在しません. 最適な選択は,負荷容量,位置決め精度,剛性,速度,利用可能な設置スペース,コスト要件など,特定の用途要件に完全に依存します.



産業用ロボット設計では,RV減速機は通常,ベースやショルダーなどの大型関節に選定され,重荷重と高い衝撃力に耐えます. ハーモニック減速機は,コンパクトサイズと超高位置決め精度が重要となる手首およびエンドエフェクタ関節で一般的に使用されます. 一方,遊星減速機は性能と価格の優れたバランスを提供し,幅広い一般自動化用途における推奨ソリューションとなっています.



RV減速機,ハーモニック減速機,遊星減速機は直接競合するのではなく,それぞれ異なる役割を担っています. これらは共に現代の精密動力伝達システムの基盤を形成し,今日の産業自動化業界全体に見られる多様なモーションコントロール要件を可能にしています.



HONPINE RV減速機ギアボックスを選ぶ理由

1,独自の歯形設計,修整技術,および強力な技術サポートにより,合理的な荷重分布,製造誤差への自己適応性,高い耐損傷性,滑らかな伝達,低騒音レベルを備えたコア部品を量産できます.

2,HONPINEは,高精度バッチ加工における安定性と効率を確保するためにカスタマイズされた,世界水準の高精度CNC生産設備を保有しています.

3,自社開発の加工プロセスと,高精度かつ高効率のクランプ治具により,製品精度,安定性,生産効率を保証します.

4,専用のバッチ検査ツール,試験機器,およびテストベンチを独自に開発し,データをデータベースへ自動入力する迅速なバッチ試験を実現しています.

5,自社開発の組立ツールと公差配分方法により,バッチ組立作業における効率と精度の両方を向上させます.

6,パートナーとの協力により専用熱処理設備を開発し,量産部品において優れた一貫性のある材料特性を確保しています. 精密な熱処理制御により,減速機品質の安定性を保証します.

7,専門的な試験プラットフォーム(国家評価センターをベンチマーク)を備え,RV減速機ギアボックスの総合性能を評価し,公式試験報告書を提供できます.

RV減速機ギアボックス

精密遊星減速機ギアボックスの用途

RV (Rotary Vector) 減速機は,重負荷用途において超高トルク容量,卓越した剛性,優れた耐衝撃性を発揮します. 独自の2段減速構造により,過酷な条件下でも高精度と極小バックラッシュを確保します.

極端な荷重下で堅牢な性能を必要とする産業用ロボット,工作機械,自動化システム,その他の高精度用途向けに設計されています.
また,モーターを直接取り付けられるフランジ一体型モデルも提供しており,設置を簡素化し,システム統合性を向上させます.
信頼性の高い性能,長寿命,お客様の産業ニーズに合わせたカスタマイズソリューションには,当社のRVシリーズをお選びください.





‹

  • 回転式パレタイジングロボット

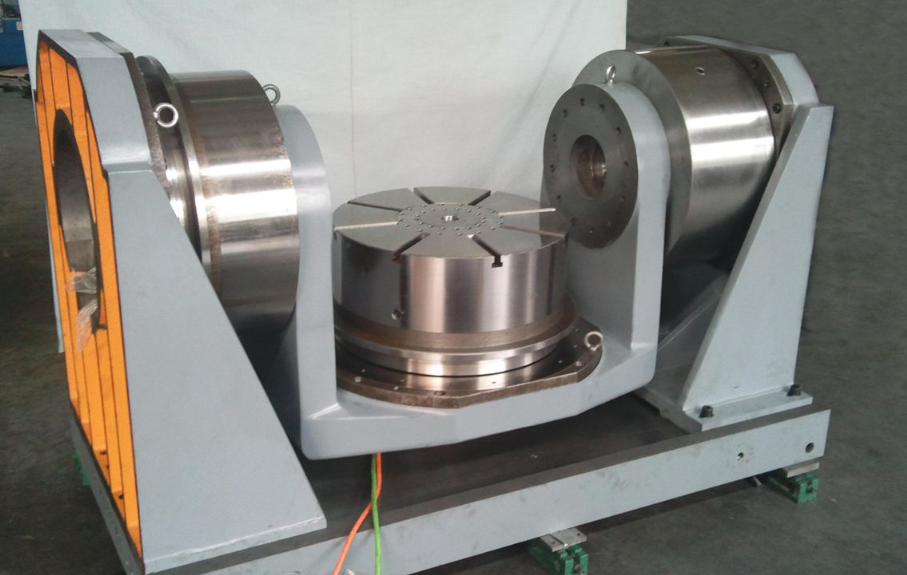

  • 回転機械用精密ギアボックス

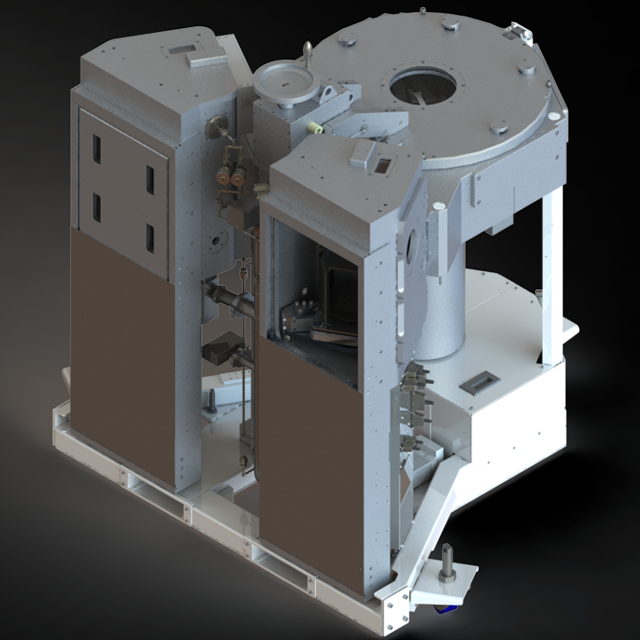

  • RVギアボックス搭載の精密設備

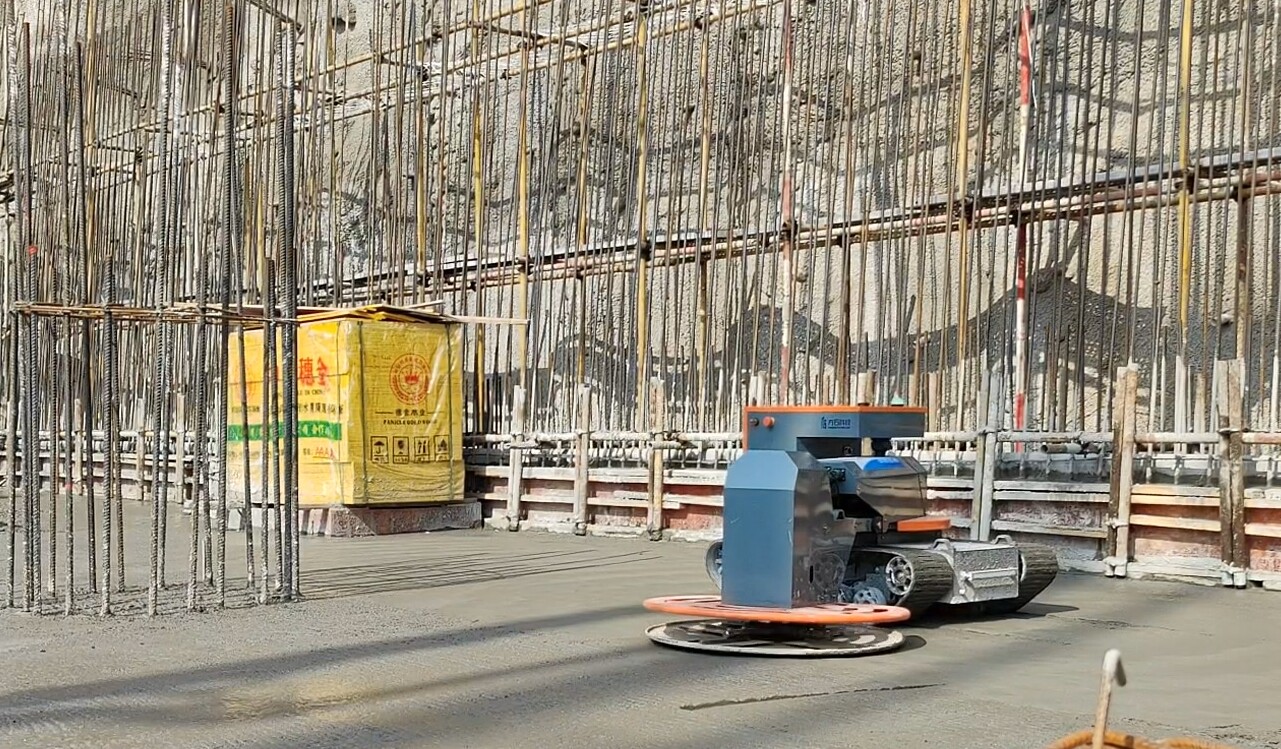

  • RVギアボックス搭載コンクリート打設施工ロボット

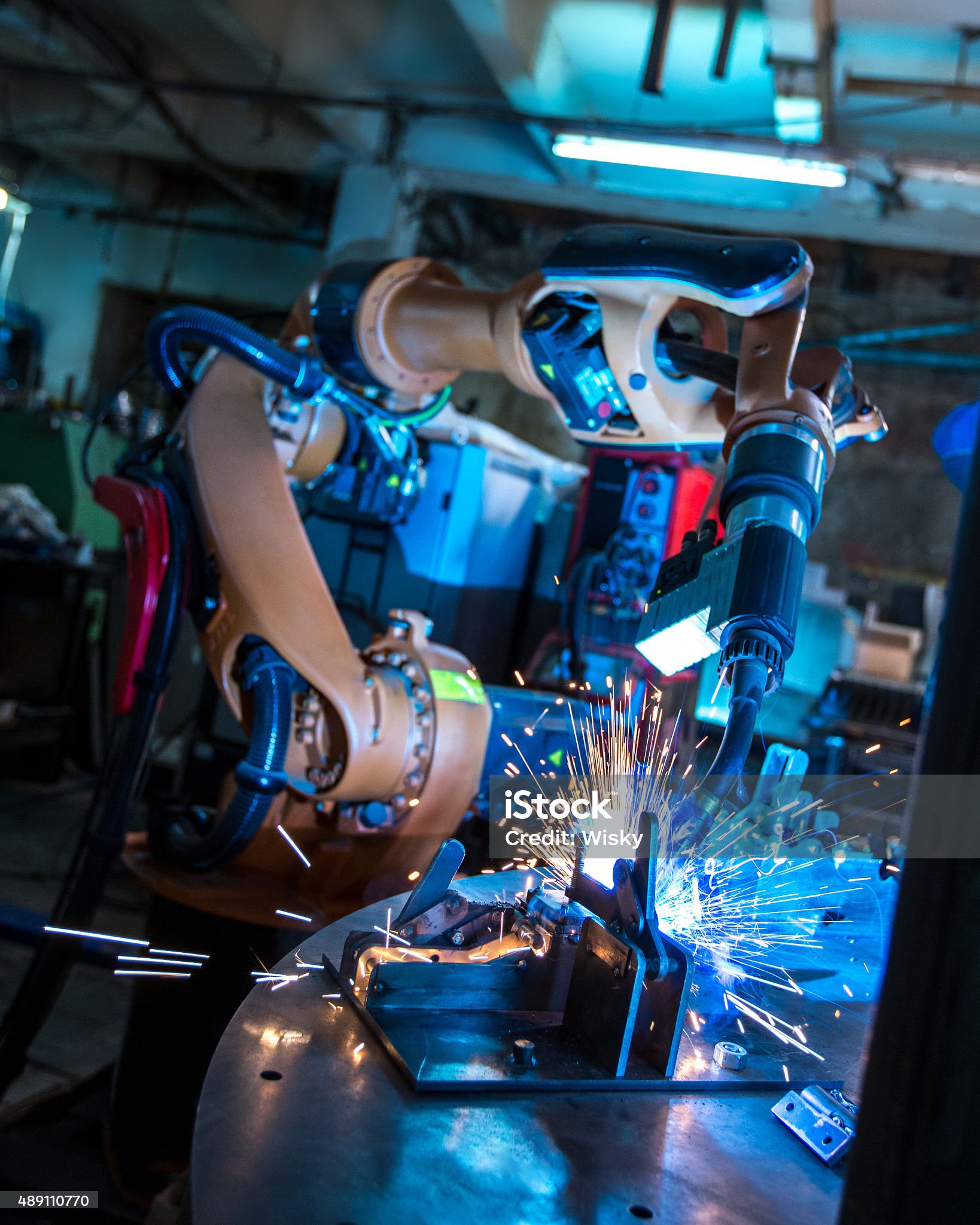

  • RVギアボックス搭載ロボット

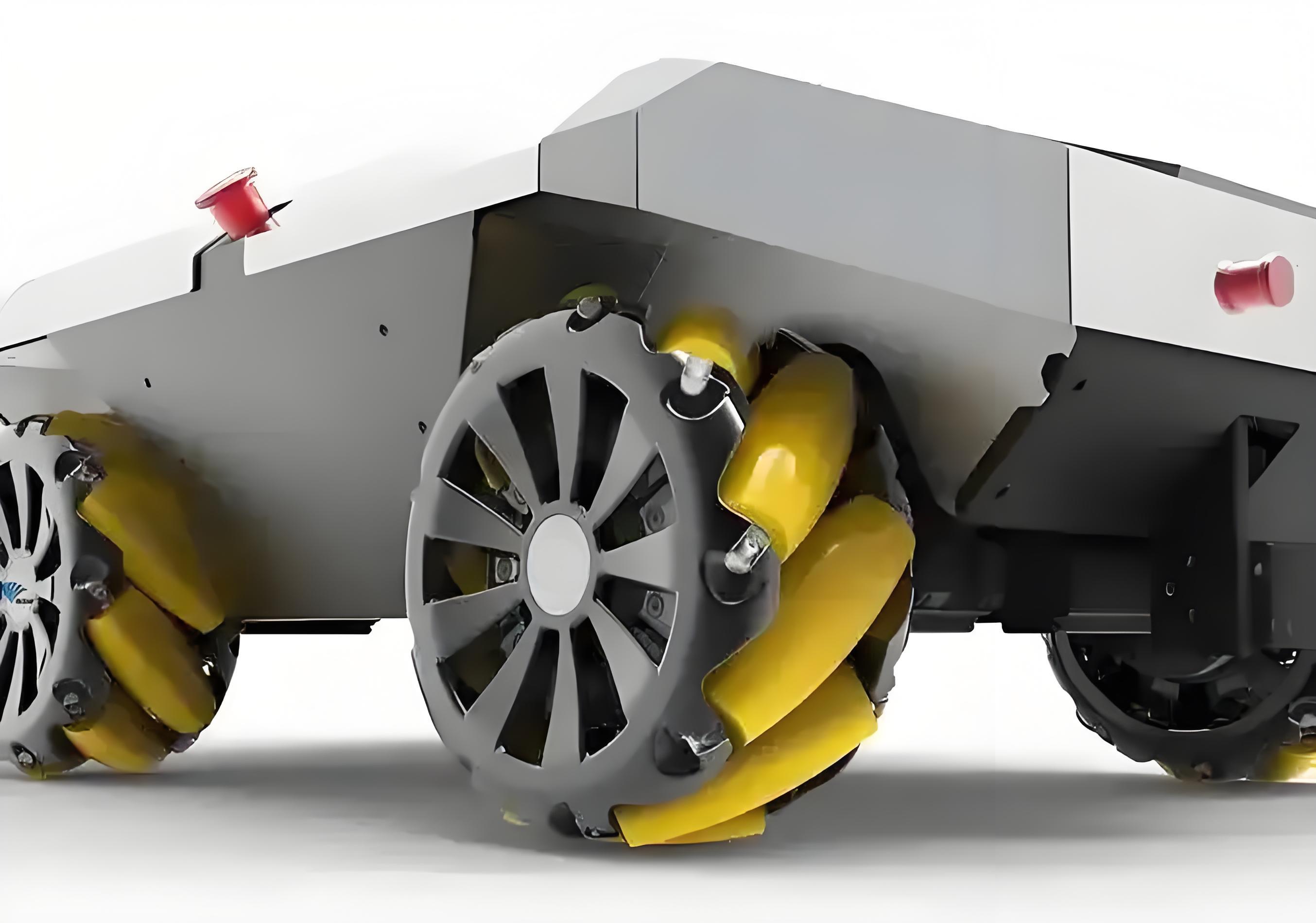

  • AGV駆動ホイール用RVギア減速機

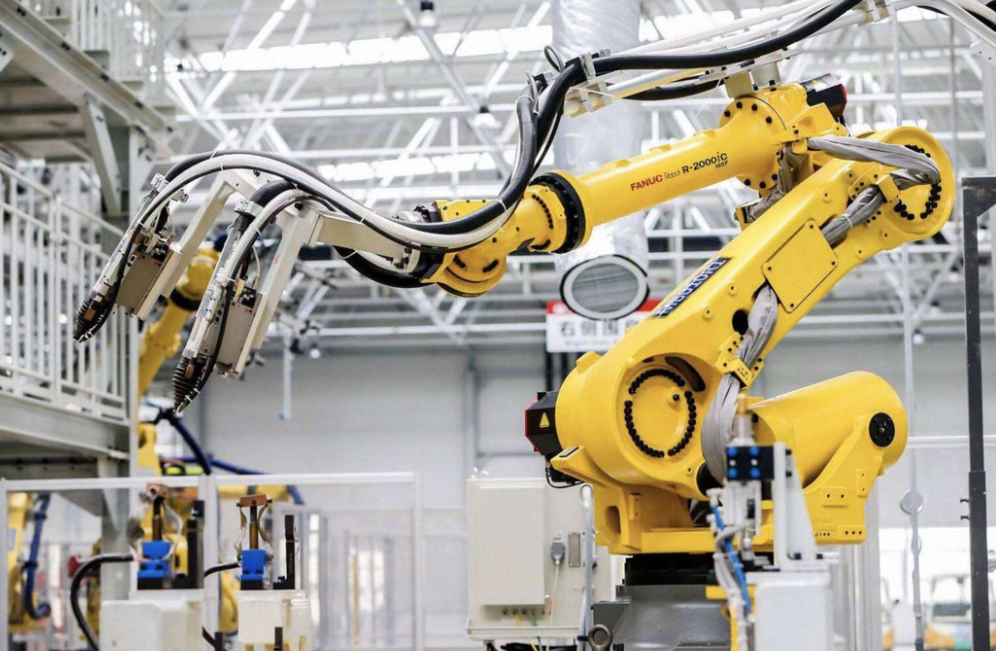

  • RVギアボックス搭載産業用ロボット

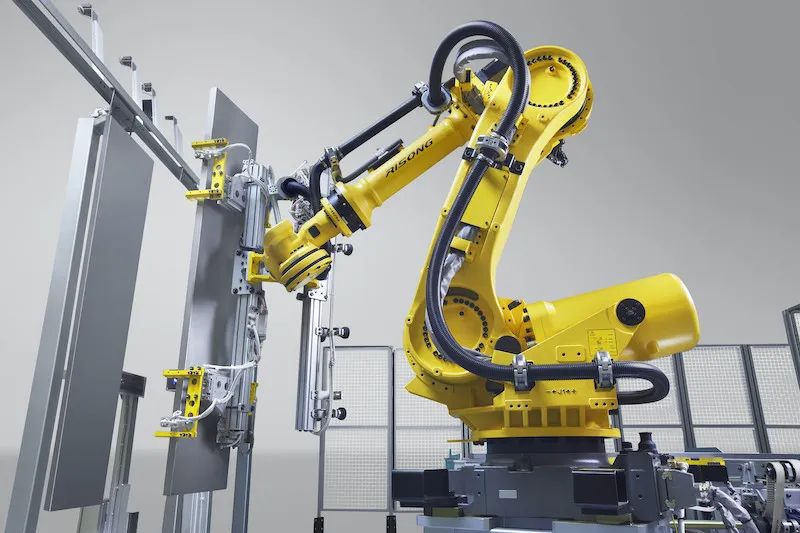

  • RVギアボックス搭載重負荷ロボット
  • 1. 精密工作機械および加工設備用遊星ギアボックス

›

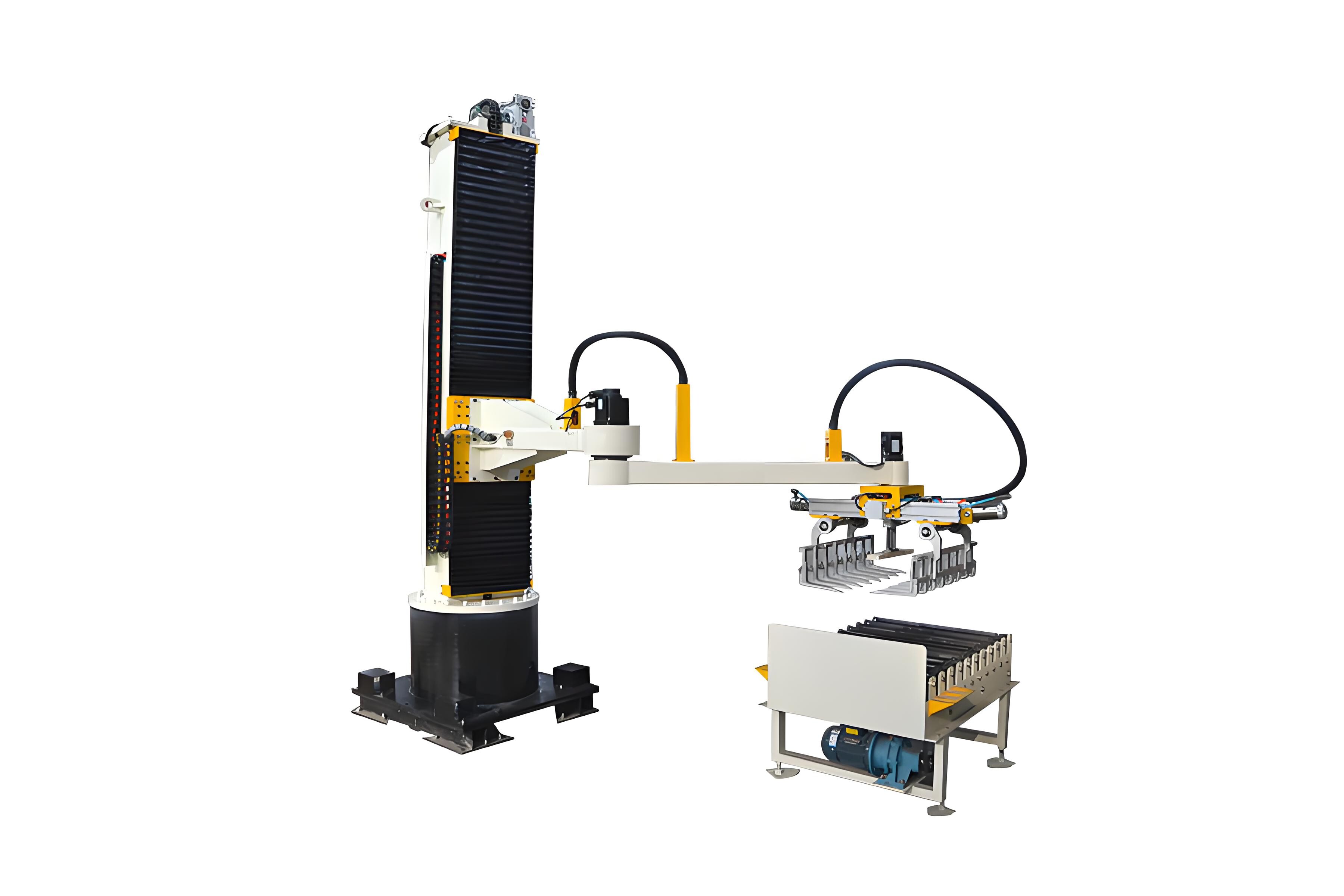

回転式パレタイジングロボット

RV減速機ギアボックス - FAQ

回答：

HONPINEフランジRV減速機ギアボックスは、フランジ密封設計を採用しており、潤滑油とモーターを内部に密閉します.
これにより、設置が簡素化され、耐用年数が延び、メンテナンスの必要性が低減されます.

回答：

RV減速機は、中〜大負荷の産業用ロボットやハイエンド自動化設備におけるコアとなる精密伝達部品です。その価値は単一の歯車加工精度だけにあるのではなく、サイクロイド歯形精度、ピン歯車のかみ合い精度、クランクシャフトとベアリングシステムの性能、熱処理の安定性、組立の一貫性、最終検査試験など、複数の要素の組み合わせによって生まれます。

回答：

RVリデューサー (Rotary Vector Reducer) は、モーションコントロール用途向けに設計された高精度減速機であり、プラノセントリック減速機構を備えています.
その中核は、2段減速設計にあります:
1. 第1段減速 – 平歯車機構:
入力軸は入力ギアを介して平歯車に回転を伝達し、一次減速を実現します.
2. 第2段減速 – 差動歯車機構:
平歯車はクランクシャフトに接続されており、これがRVギアを偏心運動で駆動します.
RVギアはピンギアより歯数が1つ少ないため、高い減速比を実現します.

回答：

定格トルク (To):
定格出力速度で運転する際に許容されるトルク — 絶対的な負荷限界ではありません。
許容起動/停止トルク (Ts1):
加速および減速時に許容される最大トルクで、通常は定格トルクの2.5倍です。
最大瞬時トルク (Ts2):
緊急停止または衝撃時に許容されるトルクで、通常は定格トルクの5倍です。
許容出力速度 (Ns0):
無負荷条件下での最大出力速度で、温度および負荷の影響を受けます。
バックラッシおよびロストモーション:
バックラッシはトルクがゼロのときのねじれ角を指し;
ロストモーションは定格トルクの±3%以内におけるヒステリシス曲線の幅を指します。
RV減速機は通常、バックラッシを1 arcminute以内に維持します。
ねじり剛性:
単位ねじれ角あたりに必要なトルク — 減速機の変形に対する抵抗性を反映します。
寿命:
定格寿命は通常、定格トルクおよび速度条件下で6,000時間です。

回答：

取り付け精度:
偏心荷重を避けるため、取り付け面の平面度と直角度を確保してください。
ダイヤルゲージの使用を推奨し、振動振幅を 0.02 mm 以内に維持してください。
潤滑剤の選定:
一般的な潤滑剤には VIGOGREASE REO が含まれます。
標準交換周期: 20,000 hours; 高温条件下では間隔を短くしてください。


温度管理:
表面温度は 60°C を超えてはなりません。
超えた場合は、冷却対策を講じるか、運転をデレーティングしてください。
小角度運転:
回転角度が 10° 未満の場合、潤滑が不十分になる可能性があります — メーカーに相談してください。
ボルトの締め付け:
緩みを防ぐため、皿ばね座金と六角穴付きボルトを使用し、標準トルクで締め付けてください。

回答：

構造の観点から見ると、RV減速機は主に中空軸タイプと中実軸タイプに分けられます。
中実軸RV減速機は現在の主流であり、2025年の売上高の66.92%を占めています
中空軸RV減速機は33.08%を占め、主にケーブルを中心部に通す必要がある用途、コンパクトな構造、より容易な設置が求められる用途で使用されています
用途別では:
産業用ロボットが最大の下流市場であり、2025年には84.47%を占め、2032年まで優位性を維持すると予想されています
工作機械、半導体製造装置、その他の自動化システムが補完的な需要を形成しています
ヒューマノイドロボットは2025年時点ではまだ初期段階ですが、2032年までに11.31%まで増加すると予想されています

回答：

RV減速機を選定する際は、設置方向、構造形式、運転条件、および使用環境を考慮してください。
負荷慣性と定常トルクを計算し、運転モードを設定したうえで、加速/減速トルク、平均速度、および平均負荷トルクを決定します。
最後に、耐用年数の要件に基づいて必要な定格トルクを計算します。
詳細な選定ガイダンスについては、HONPINEまでお問い合わせください。専門的なサポートを提供いたします。
連絡先情報
電話/WhatsApp: +86 18994329920
メール: sales@honpine.com

回答：

産業用ロボットは、RV減速機の主要な応用分野です.
RV減速機の中核的な利点には、高剛性、高精度、大きな伝達比、長寿命があり、特に高負荷ロボット関節においては代替不可能なものとなっています.
RV減速機の基本的な機能は、モーターの高速,低トルク出力を低速,高トルクの動力に変換し、精密なモーション制御を実現することです.
伝達精度は通常、角度秒レベルに達し、耐用年数は一般に10,000時間を超えます.

回答：

製造の観点から見ると、RV減速機の生産には、高精度加工、高剛性組立、およびライフタイム検証プロセスが含まれます。
主な工程には以下が含まれます。
歯車およびサイクロイドディスクの材料準備
粗加工
熱処理
精密研削
ピンハウジングおよびクランクシャフトの加工
軸受およびシール部品の組立
最終組立
バックラッシュ、ねじり剛性、伝達誤差、騒音、および耐用年数の試験
成熟した工程と高い自動化レベルを備えたHONPINEのRV減速機生産ラインは、1ラインあたり年間150,000～300,000台の生産能力を実現できます。
高精度、大型サイズ、または少量のカスタマイズ生産では、1ラインあたりの生産能力は通常10,000～50,000台です。

回答：

RV減速機は、主に次の2つの方法で分類できます:
製品構造別:
ソリッドシャフトRV減速機
中空シャフトRV減速機
適用分野別:
産業用ロボット
工作機械
半導体製造装置
その他の自動化システム

回答：

今後数年間、業界の成長は主に以下から生まれます:
産業用ロボットのアップグレードと置き換え
工作機械の自動化
半導体製造装置の国産化
ヒューマノイドロボットのプロトタイプから産業展開への移行
競争は徐々に、単純な生産能力の拡大から以下へと移っていきます:
高剛性
低バックラッシュ
低騒音
長寿命
軽量設計
高い製造一貫性
同時に、顧客検証サイクル、ロット間の一貫性、材料および熱処理能力、ならびに共同アプリケーション開発は、引き続き重要な参入障壁となります。

回答：

HONPINE RV 減速機ギアボックスは、高度な歯形最適化と構造設計により、卓越した精度、剛性、耐久性を実現しています.
その中核技術には以下が含まれます:
最適化されたサイクロイドギア歯形設計
より高い剛性と安定性を実現する一体型ハウジング構造
スムーズなトルク伝達を確保するための最適化されたベアリング配置
サイクロイドギアやピンローラーなどの主要部品には、高強度合金鋼と特殊複合材料が使用されており、優れた強度、耐摩耗性、靭性を提供します.
強化された材料性能により製品寿命が大幅に延長され、定格寿命は 15,000 時間を超え、高度なロボット用途の要件を満たします.
HONPINE の最適化された熱処理プロセスは、部品の硬度と安定性をさらに向上させ、摩耗率を低減し、連続運転下での性能劣化を最小限に抑えます.
