ハーモニックロータリアクチュエータ、ダイレクトドライブロータリアクチュエータ、中空ロータリーテーブル：自動化に適した回転動作ソリューションはどれか？

現代の自動化技術において、回転運動は至るところに存在している。

半導体検査やウェーハハンドリングから、3Cアセンブリ、電子部品テスト、塗布、レーザー加工、精密位置決めまで、機械は治具、ワークピース、ツール、またはプロセスステーションを高い再現性で回転させる必要がある場合が多い。

一見すると、ハーモニックロータリーアクチュエータ、ダイレクトドライブロータリーアクチュエータ、中空ロータリーテーブルの3つのソリューションは同じ目的を果たすように見えるかもしれません。

これら3つはいずれも、制御された回転運動を提供できます。また、いずれも自動化装置に組み込むことが可能です。さらに、いずれも高い位置決め精度、コンパクトな機械レイアウト、連続回転またはインデックス回転を前提とした設計が可能です。

しかし、それらは互換性がない。

根本的な違いは、それぞれのソリューションがトルク、速度、伝達、負荷支持、位置決め精度、機械的統合、および設置スペースをどのように扱うかという点にある。

ハーモニックロータリーアクチュエータは、精密な減速機構を用いてモータ速度を高出力トルクと制御された回転運動に変換します。ダイレクトドライブロータリーアクチュエータは、従来の減速段を省き、トルクモータで負荷を直接駆動します。中空ロータリーテーブルは、中央に大きな開口部、ベアリングサポート、および取り付け面を備えた一体型回転位置決めプラットフォームの提供に重点を置いています。

3Cオートメーション、半導体製造装置、検査装置、組立システム、精密回転ステージなどを設計するエンジニアにとって、適切なアーキテクチャを選択することは、機械のサイズ、サイクルタイム、位置決め性能、ケーブル配線、そしてシステム全体のコストに大きな影響を与える可能性があります。

このガイドでは、これら3つの回転運動ソリューションの違いと、用途に最適なソリューションを選択する方法について説明します。

3つの回転運動ソリューションの概要

それぞれの内部機構を比較する前に、各製品がどのような目的のために設計されているのかを理解しておくと役立つだろう。

最も重要な点は、これら3つのソリューションがモーションシステムの異なる部分を最適化しているということである。

ハーモニックロータリーアクチュエータ → トルク密度と精度

ダイレクトドライブ式ロータリーアクチュエータ → 優れた応答性とシンプルな伝達機構

中空回転テーブル → 回転位置決め機能と機械的アクセス性を統合

この区別は、半導体および3Cオートメーションにおいて特に重要となる。

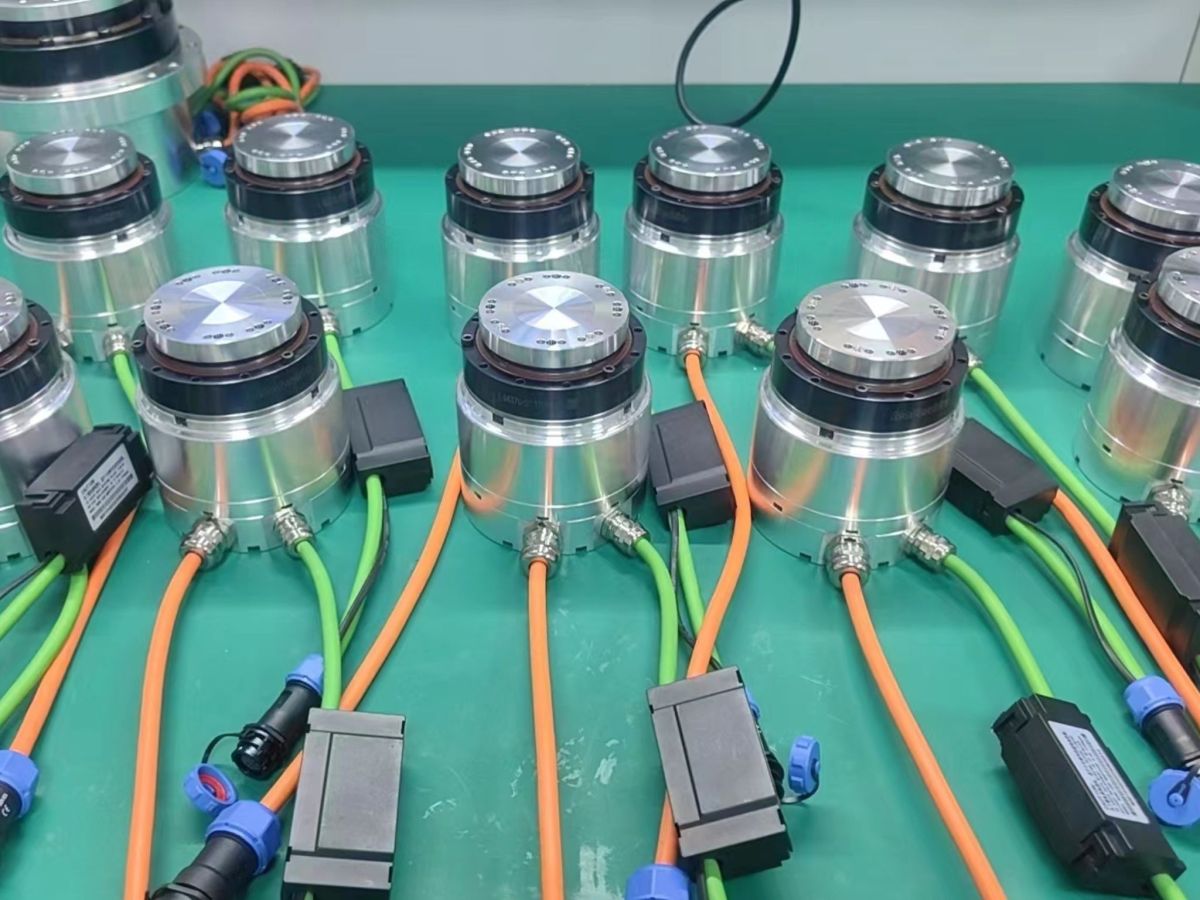

ハーモニックロータリーアクチュエータとは何ですか？

ハーモニックロータリーアクチュエータは、モーターと高精度なハーモニックまたは歪み波低減機構を組み合わせた一体型回転運動ユニットです。

基本的なアーキテクチャは、以下のように簡略化できます。

サーボモーター → ハーモニック減速機構 → 出力ベアリング／フランジ → 負荷

減速機構により、比較的高速なモーターでも、より低い出力速度で大幅に高い出力トルクを発生させることが可能となる。

ハーモニックトランスミッションは、波形発生器、フレキシブルスプライン、円形スプラインなどの部品を使用して、コンパクトなパッケージで高い減速比を実現します。

このアーキテクチャは、マシンが次のような要件を満たす場合に特に役立ちます。

• 高出力トルク

• 高い減速比

• コンパクトなサイズ

• バックラッシュが少ない

• 高い位置決め再現性

• 高いねじり剛性

• 一体型モーターとエンコーダー

最新のハーモニックロータリーアクチュエータは、中空シャフト、エンコーダ、ブレーキ、出力ベアリングを単一のコンパクトなアセンブリに組み込むことも可能です。例えば、ハーモニックドライブ社は、精密ギアとブラシレスサーボモーター、エンコーダフィードバックを組み合わせた中空シャフトロータリーアクチュエータを提供しており、中空構造によりケーブル、チューブ、その他の部品を回転軸に通すことができます。

なぜハーモニックロータリーアクチュエータを使用するのか？

最大の利点はトルク密度である。

低速で高トルクを発生させるために大型のダイレクトドライブモーターを使用する代わりに、高調波減速機構を用いることで、設計者はより小型の高速モーターを使用し、そのトルクを機械的に増幅することができる。

これにより、設置スペースが限られている用途において、アクチュエータ全体の直径を大幅に縮小することが可能になります。

例えば、小型半導体検査システムにおける回転位置決め軸は、高い保持トルクを必要とする一方で、比較的低い出力速度で済む場合がある。

このような状況では、ハーモニックロータリーアクチュエータは非常に効率的なアーキテクチャとなり得る。

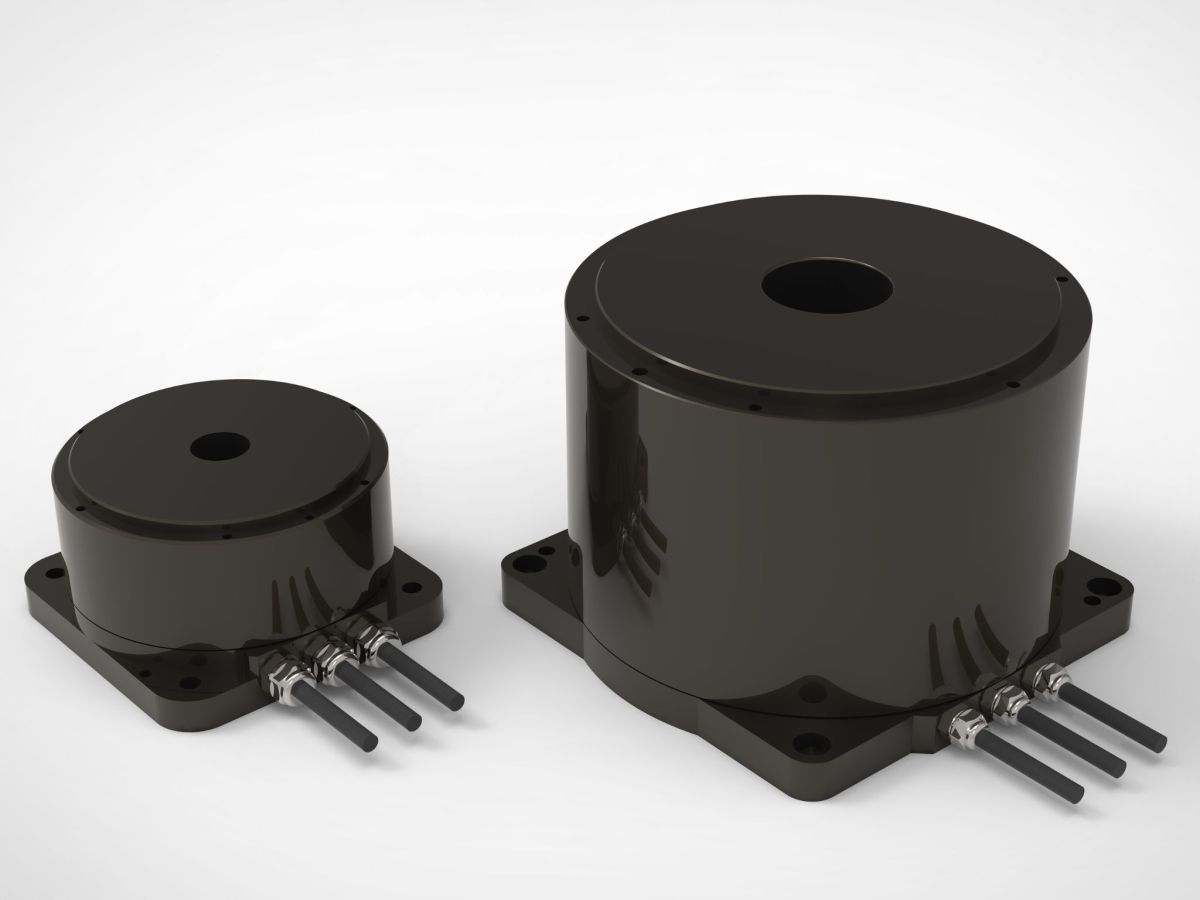

ダイレクトドライブ式ロータリーアクチュエータとは何ですか？

ダイレクトドライブ式ロータリーアクチュエータは、根本的に異なるアプローチを採用している。

アクチュエータは、モーターと負荷の間に減速ギアボックスを配置する代わりに、高トルクの回転モーターを使用して負荷を直接駆動する。

基本的なアーキテクチャは以下のとおりです。

サーボドライブ → トルクモーター → 負荷

モーターの回転子と回転負荷の間には、従来型のギアボックスは存在しない。

これは、このシステムがギアボックスのバックラッシュを解消し、機械式トランスミッション部品の数を削減することを意味する。

したがって、ダイレクトドライブ式ロータリーアクチュエータは、以下のような用途において特に魅力的な選択肢となります。

• 急加速と急減速

• 高速回転

• 短い整定時間

• 高い再現性

• スムーズな回転

• 頻繁なインデックス作成

• 機械伝達誤差が低い

• 高いダイナミックレスポンス

ダイレクトドライブ方式は、高速回転運動において特に興味深い手法である。

モーターの回転速度を上げて減速比を用いる代わりに、モーター自体を大きなトルク発生径と適切な電磁特性を持つように設計することで、必要な速度で必要な出力トルクを発生させる。

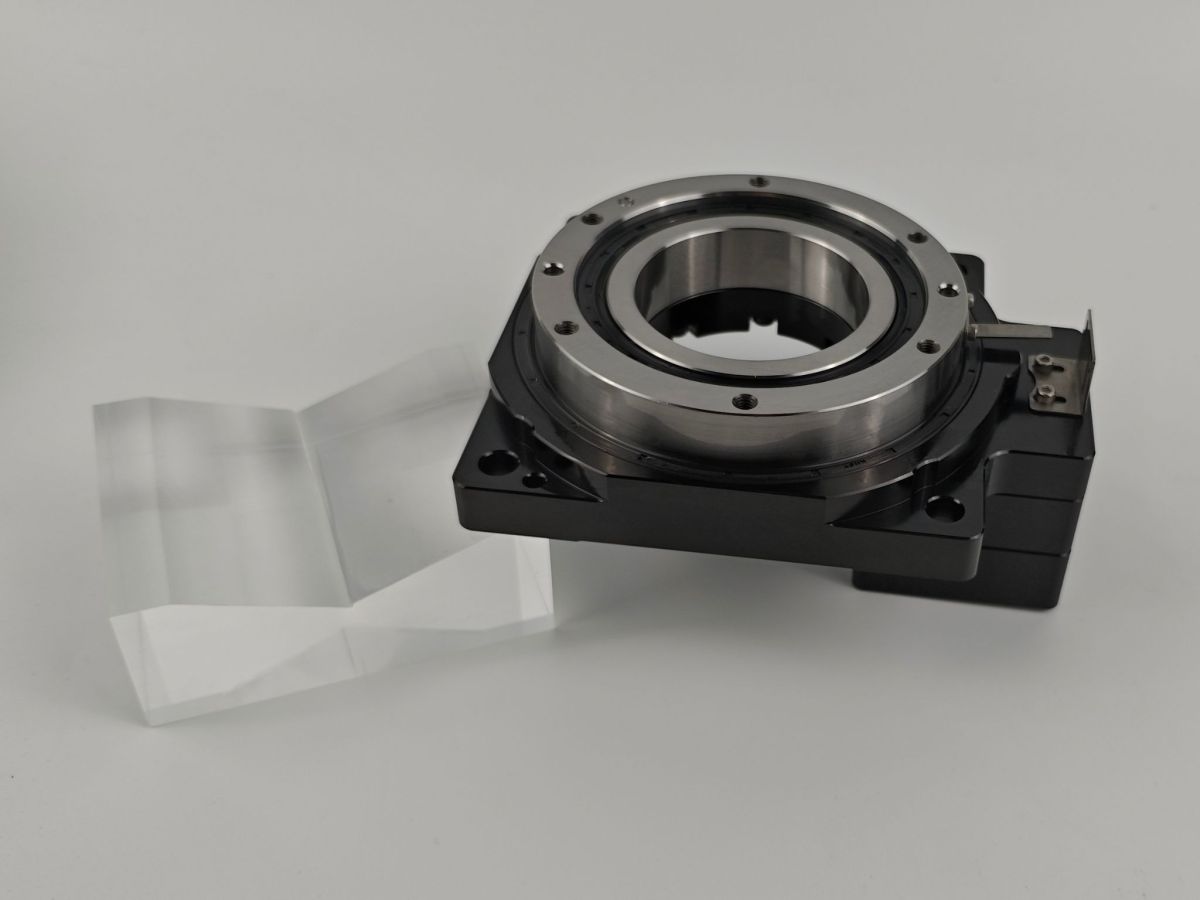

中空回転テーブルとは何ですか？

中空回転テーブルは、回転テーブル、ベアリング構造、および中央の貫通穴を中心に設計された一体型回転位置決めプラットフォームです。

その典型的な建築様式は以下のとおりです。

• モーター／駆動装置 → トランスミッション → 回転テーブル → 治具またはワークピース

• 具体的な伝達方法は異なる場合があります。

• 製品の構造によっては、中空回転テーブルには以下のものが使用される場合があります。

• ハーモニックギアリング

• 遊星歯車機構

• その他の精密減速機構

• サーボモーター

• ステッピングモーター

• 一体型ベアリングシステム

したがって、中空回転テーブルは、ハーモニックドライブやダイレクトドライブ技術とは必ずしも完全に異なる伝達原理ではない。

これは重要な区別である。

「中空」とは、回転ユニットの物理的な構造、特に中央の貫通穴を指します。それ自体では、回転運動が調和歯車機構、遊星歯車機構、または直接駆動によって生成されるかどうかは定義されません。

中空穴は、以下のような経路を提供するため、自動化において非常に価値があります。

• ケーブル

• 空気圧チューブ

• 真空ライン

• 光ファイバー

• センサー

• レーザービーム

• 機械軸

• ツーリング

中空軸回転アクチュエータは、ケーブルやチューブを回転軸に通すことができるため、半導体製造装置でも同様に使用されている。

最も重要な違い：トルクの発生方法

これら3つのソリューションの最大の違いは、トルクアーキテクチャにある。

ハーモニックロータリーアクチュエータ

このモーターは比較的高速でトルクを発生させる。

すると、高調波伝達は次のようになる。

速度を落とす → 出力トルクを増加させる

これにより、小型モーターで高負荷の回転機構を駆動することが可能になる。

ダイレクトドライブ式ロータリーアクチュエータ

モーター自体が必要な出力トルクを発生させる。

従来の減速ギアボックスは搭載されていません。

システムは次のようになる。

モータートルク → 直接負荷運動

これにより、非常に短い機械的な伝達経路が実現する。

中空回転テーブル

中空回転テーブルは、主に一体型の機械式プラットフォームである。

その内部トルク構造は、製品によって異なります。

したがって、大きな中空中心部と一体型出力ベアリングを備えつつ、減速機構を使用することができる。

そのため、エンジニアは中空回転テーブルをすべて自動的にハーモニックアクチュエータまたはダイレクトドライブシステムに分類すべきではない。

ハーモニックロータリーアクチュエータとダイレクトドライブロータリーアクチュエータの比較

最も重要な比較は、2つのアクチュエータアーキテクチャ間の比較である。

ハーモニックロータリーアクチュエータ

ハーモニックロータリーアクチュエータは、一般的に、アプリケーションが以下の点を優先する場合に最も強力になります。

高トルク＋コンパクトサイズ＋高減速比＋高精度

減速機構は、機械的なトルク増幅効果をもたらす。

これは以下の用途に適しています。

• ロボット関節

• 回転位置決め軸

• 半導体の取り扱い

• 検査機器

• ウェハ搬送システム

• コンパクトな自動化モジュール

• 精密組立装置

ダイレクトドライブ式ロータリーアクチュエータ

ダイレクトドライブ式ロータリーアクチュエータは、優先順位が以下の点に移った場合に魅力的になります。

高速＋高加速度＋短い整定時間＋滑らかな動き

ギアボックスがないことで、機械的な伝達要素が削減される。

これは特に以下のような場合に有効です。

• 高速インデックス

• 回転式検査

• 半導体選別

• 高速砲塔システム

• 電子部品の取り扱い

• ピックアンドプレース機構

• 精密回転ステージ

したがって、選択は機械の動作プロファイルによって決まります。

ハーモニックロータリーアクチュエータと中空ロータリーテーブルの比較

これら2つの解決策は、どちらも以下の機能を提供できるため、似ているように見えることがあります。

高精度＋コンパクトな設置＋中空構造＋回転位置決め

しかし、彼らのデザインにおける重点は異なっている。

ハーモニックロータリーアクチュエータは、駆動およびトルク発生システムに重点を置いている。

中空回転テーブルは、回転プラットフォームと機械的な統合性を重視している。

例えば、エンジニアが次のような質問をしている場合：

「高出力トルクを備えた、小型のサーボ駆動式回転アクチュエータが必要です。」

ハーモニックロータリーアクチュエータの方が、より自然な出発点となるかもしれない。

エンジニアが質問している場合：

「治具を取り付けるための、大きな貫通穴のある回転台と頑丈なテーブルが必要です。」

中空回転テーブルの方がより適しているかもしれません。

この区別は、検査ステーション、インデックスプラットフォーム、組立機械を設計する際に特に役立つ。

ダイレクトドライブ式ロータリーアクチュエータと中空ロータリーテーブルの比較

ダイレクトドライブ式ロータリーアクチュエータは、中空構造に設計することも可能です。

したがって、これらの用語は必ずしも相互に排他的ではない。

回転システムは理論的には以下を組み合わせることができる。

ダイレクトドライブ＋中空シャフト＋一体型回転テーブル

この構造では、モーターが回転テーブルを直接駆動し、中空の中心部によってケーブル、チューブ、または光学部品が軸を通過できるようになっている。

したがって、重要な違いは次のとおりです。

ダイレクトドライブとは、ドライブのアーキテクチャを指します。

中空とは、機械的な構造を指します。

この区別は、サプライヤーの仕様を評価する際に役立つ。

「中空回転テーブル」と称される製品には、減速機構が含まれている場合がある。

「ダイレクトドライブ式回転アクチュエータ」と称される製品には、中空構造を持つものもある。

したがって、エンジニアは用語だけで製品を選ぶのではなく、実際の内部構造を検証すべきである。

どのソリューションが最も高い精度を提供しますか？

絶対的な勝者は存在しない。

位置決め精度は、モーションシステム全体に依存します。

モーター + トランスミッション + エンコーダー + ベアリング + 構造 + コントローラー + キャリブレーション

ハーモニックロータリーアクチュエータは、精密なハーモニックギアリングによって低バックラッシュの伝達と高い減速比を実現できるため、高い位置決め精度を達成できます。

ダイレクトドライブ式ロータリーアクチュエータは、負荷がモータに直接接続され、従来のギアボックスによる伝達誤差がないため、高い位置決め精度を実現できます。

中空回転テーブルは、内部伝動機構、ベアリング構造、エンコーダシステムが適切に設計されていれば、高い精度を実現することも可能です。

したがって、公称エンコーダ分解能に基づいて「高調波駆動方式と直接駆動方式」だけを比較するだけでは不十分である。

エンジニアは以下を評価する必要があります。

• 絶対位置精度

• 再現性

• 反発

• 伝送エラー

• ベアリングの振れ

• エンコーダの精度

• 熱ドリフト

• 構造剛性

• サーボチューニング

どちらが速いですか？

高速回転運動においては、出力速度を制限する減速ギアボックスが存在しないため、ダイレクトドライブ式ロータリーアクチュエータは一般的に大きな利点を持つ。

ハーモニックアクチュエータは、減速を中心に最適化されている。

したがって、出力速度は通常、モーター速度よりもはるかに低くなります。

このため、ハーモニックアクチュエータは高トルク・低速の回転運動には最適ですが、極めて高速な連続回転にはあまり適していません。

ダイレクトドライブ式ロータリーアクチュエータは、モーター、ベアリング、および熱設計がそれをサポートしている場合、大幅に高い回転速度で動作させることができます。

そのため、ダイレクトドライブ技術は次のような用途でよく検討されます。

• 高速タレットインデックス

• 回転式検査

• 半導体の取り扱い

• 高速試験装置

しかし、速度は常にトルクと慣性とともに評価されなければならない。

高回転数に対応できるモーターであっても、負荷の慣性が大きすぎる場合や、必要な加速トルクがモーターの最大能力を超える場合は、不適切となる可能性がある。

どちらの方がトルク密度が高いですか？

小型で高トルクを必要とする用途において、ハーモニックロータリーアクチュエータは、減速機構によってモータトルクが増幅されるため、優れたトルク密度を実現できます。

ダイレクトドライブ式ロータリーアクチュエータは、出力トルクを直接発生させる必要がある。

同じ低速出力トルクを得るには、一般的にモーターの直径を大きくするか、より多くの活性磁性材料を使用する必要がある。

したがって：

コンパクトなサイズで高トルクを実現 → ハーモニックロータリーアクチュエータ

高速かつ直接的な負荷制御 → ダイレクトドライブ式ロータリーアクチュエータ

これは、最も重要なエンジニアリング上のトレードオフの一つである。

半導体製造装置にとって、どちらの回転式ソリューションが優れているか？

半導体製造装置は、非常に厳しい動作要件を必要とする。

機械には以下が必要になる場合があります。

• 高精度な位置決め

• 短いサイクルタイム

• 高い再現性

• コンパクトな設置

• ケーブル配線をすっきりと整理しましょう

• 低振動

• 安定した熱性能

• 高い信頼性

これら3つのアーキテクチャはすべて使用可能ですが、機械の機能によって最適なソリューションが異なります。

ウェハーハンドリング

ロボットやハンドリング機構にコンパクトな寸法と高い出力トルクが求められる場合、ハーモニックロータリーアクチュエータは魅力的な選択肢となり得る。

中空構造になっているため、ケーブルや空気圧配管の配線も簡素化できる。

中空軸アクチュエータは、配線や配管が回転軸を貫通する必要がある半導体用途において特に使用されます。

高速検査

ダイレクトドライブ式ロータリーアクチュエータは、機械的なトルク増幅よりも、高速加速、滑らかな回転、短い整定時間が重要な場合に魅力的な選択肢となります。

インデックス付けと治具の位置決め

中空回転テーブルは、機械が次のような要件を満たす場合に、しばしば実用的な選択肢となります。

• 剛性の回転プラットフォーム

• 直接器具取り付け

• 中央に大きな開口部があります

• コンパクトな設置

• 繰り返し可能なインデックス付け

このアーキテクチャにより、検査ステーションや組立ステーションの機械設計を簡素化できる。

3Cオートメーションにはどちらのソリューションが最適か？

3C製造には、以下のような製品が含まれます。

• スマートフォン

• 錠剤

• ノートパソコン

• ウェアラブルエレクトロニクス

• カメラモジュール

• コネクタ

• 電子部品

これらの機械には、コンパクトで高速かつ再現性の高い回転運動が求められることが多い。

カメラモジュールアセンブリ

ダイレクトドライブ式ロータリーアクチュエータは、位置合わせや検査のために、滑らかでプログラム可能な回転動作を提供できます。

コネクタアセンブリ

中空回転テーブルは、治具や複数の組立ステーションのためのコンパクトなインデックスプラットフォームを提供できます。

精密部品の向き

ハーモニックロータリーアクチュエータは、回転負荷が比較的重い場合や、設置スペースが限られている場合に、高トルクと精密な角度位置決めを実現できます。

バックラッシュと伝達誤差

バックラッシュは、精密回転運動において最も重要なパラメータの一つです。

従来のギアボックスでは、入力側と出力側の間にバックラッシュが生じる可能性がある。

高精度ハーモニックロータリーアクチュエータは、機構や製品に応じて、極めて低いバックラッシュ、あるいはバックラッシュゼロの仕様で設計することが可能です。

ダイレクトドライブ式ロータリーアクチュエータは、従来の減速ギアボックスを内蔵していないため、ギアボックスのバックラッシュは駆動系の一部ではありません。

しかし、これはシステム全体に機械的な誤差が全くないという意味ではない。

ベアリングのクリアランス、構造的な変形、エンコーダの取り付け、および荷重によるたわみは、位置決めに影響を与える可能性があります。

中空回転テーブルの場合、バックラッシュは主にその内部伝動機構の構造に依存します。

したがって、製品を比較する際には、エンジニアは以下の点を問うべきである。

実際の出力側バックラッシュまたは伝達誤差はどれくらいですか？

「中空」だからといって、必ずしもバックラッシュが低いとは限らないと考えるべきだ。

耐荷重とベアリング設計

回転アクチュエータの選定において、出力ベアリングはしばしば見落とされがちである。

回転運動装置は、トルクを発生させるだけでなく、

また、以下の点もサポートする必要があります。

• ラジアル荷重

• 軸方向荷重

• モーメント荷重

• 回転治具の慣性

• 外部機械力

一体型クロスローラーベアリングは、出力側で直接荷重を支えることができるため、精密回転アクチュエータによく使用されます。

例えば、ハーモニックドライブ社のFHA Miniは、ハーモニックギア部品、サーボモーター、エンコーダー、大型クロスローラー出力ベアリングを一体化することで、負荷をアクチュエーターに直接取り付けることができるように設計されている。

この種の統合は、機械設計を大幅に簡素化できる。

中空回転テーブルの場合、テーブル自体が治具やワークピースを支えることが多いため、耐荷重能力はさらに重要になります。

自動化において中空穴のサイズが重要な理由とは？

中央が空洞になっているのは、単なる利便性以上の意味がある。

小型自動化機器では、回転中心はケーブルや空気圧配管の配線が最も難しい箇所となることが多い。

十分に大きな中空穴があれば、以下のことが可能になります。

• 電源ケーブル

• エンコーダーケーブル

• イーサネット/EtherCATケーブル

• 真空管

• 空気圧チューブ

• 光ファイバーケーブル

• レーザービーム

回転中心を通過する。

これにより、ケーブルの曲がりや外部ケーブルのループを減らすことができます。

中空軸アクチュエータの設計は、回転軸にケーブル、チューブ、および光路が通る用途において特に推奨されています。

半導体製造装置の場合、装置のレイアウトが非常にコンパクトであることが多いため、これは特に有益となる。

連続回転動作とインデックス動作の比較

もう一つの重要な選抜要素は、動作パターンである。

連続回転

負荷を比較的高速で連続的に回転させる必要がある場合、ダイレクトドライブ式ロータリーアクチュエータは有力な選択肢となることが多い。

代表的な用途としては以下のようなものがあります。

• 回転式検査

• 走査

• 光学システム

• 高速処理

• 連続インデックス機構

繰り返しインデックス作成

機械が繰り返し動く場合：

0° → 30° → 60° → 90° → 停止

その場合、選考は以下の点に焦点を当てるべきである。

• 最大トルク

• 加速度

• 落ち着く時間

• 再現性

• 負荷慣性

ダイレクトドライブ式ロータリーアクチュエータは、優れた動的性能を発揮できます。

ハーモニックロータリーアクチュエータは、高トルクと安定した位置決めを実現できます。

中空回転テーブルは、高度に統合されたインデックスプラットフォームを提供できる。

正しい解決策は、完全な動作プロファイルに依存します。

動作プロファイルは定格速度よりも重要である

よくある間違いの一つは、回転アクチュエータを最大回転数だけで選定することです。

自動化機器に関して、より有用な質問は次のとおりです。

アクチュエータは、実際の負荷をある位置から別の位置へどれくらいの速さで移動させ、必要な精度内に収束させることができるか？

インデックスシステムの場合：

サイクル時間 = 加速 + 運動 + 減速 + 整定

定格速度が非常に高い回転アクチュエータであっても、整定に長い時間を要する場合は、機械のスループットが低下する可能性がある。

逆に、必要なインデックス角度が小さく、機械が高トルクとコンパクトな寸法を優先する場合は、低速のハーモニックアクチュエータが理想的となる場合がある。

ハーモニックロータリーアクチュエータ、ダイレクトドライブロータリーアクチュエータ、中空ロータリーテーブルの選び方

選考プロセスは、いくつかの質問に簡略化できる。

質問1 — 低出力速度で高トルクが必要ですか？

はいの場合、以下から始めてください。

ハーモニックロータリーアクチュエータ

この減速機構は、コンパクトな形状を維持しながらトルク増幅を実現する。

質問2 ― 高速回転と高速加速は必要ですか？

はいの場合、以下を考慮してください。

ダイレクトドライブ式ロータリーアクチュエータ

ダイレクトドライブは従来の減速段を不要にし、優れたダイナミックレスポンスを実現できる。

質問3 — 大きな中空中心部と直接的な器具取り付けが必要ですか？

はいの場合、以下を考慮してください。

中空回転テーブル

一体型のテーブル構造により、設置が簡素化され、荷重を支えるための強固なプラットフォームが提供されます。

質問4 — 回転軸にケーブルやチューブを通す必要がありますか？

次に優先順位をつけます。

中空軸／中空回転構造

中空構造は、さまざまな駆動技術と組み合わせることができる。

質問5 ― 機械の設置面積は極めて限定的ですか？

考慮する：

ハーモニックロータリーアクチュエータ

または

コンパクト中空回転テーブル

トルクとプラットフォームの要件によって異なります。

質問6 — サイクルタイムが主な制約要因ですか？

考慮する：

ダイレクトドライブ式ロータリーアクチュエータ

特に、機械が急速な加速、減速、および短い整定時間を必要とする場合。

実用的な選定マトリックス

この表は、詳細なモーター選定の代わりではなく、あくまで出発点として使用してください。

これら3つの技術は組み合わせることができるのか？

はい。

これはエンジニアにとって重要な点です。

これら3つの用語は、回転運動システムの異なる側面を表しています。

例えば、回転モジュールは次のようなものになり得る。

ホロウ + ハーモニック + サーボ

または：

中空構造 + ダイレクトドライブ + サーボ

または：

中空回転テーブル + 遊星減速機構 + サーボモーター

したがって、「ハーモニックロータリーアクチュエータ」、「ダイレクトドライブロータリーアクチュエータ」、「中空ロータリーテーブル」は、必ずしも完全に独立した3つの製品カテゴリとして扱うべきではありません。

むしろ、それらは異なるデザイン上の選択を表している。

• 伝送技術

• 駆動技術

• 機械的統合

機械設計者は、用途に応じてこれらの技術を組み合わせることができる。

統合型回転運動制御の重要性が高まっている理由とは？

現代の自動化機器は小型化が進む一方で、より高い処理能力と精度が求められるようになっている。

組み立てる代わりに：

モーター + ギアボックス + カップリング + ベアリング + エンコーダー + 回転プレート

機械メーカーは、一体型回転運動ユニットをますます好むようになっている。

一体型アクチュエータは、機械的なインターフェースの数を減らし、設置を簡素化できる。

調和回転アクチュエータは以下を統合できます。

サーボモーター + ハーモニックギア + エンコーダー + ベアリング + ブレーキ

ダイレクトドライブ式ロータリーアクチュエータには、以下の機能が組み込まれています。

トルクモーター + エンコーダー + ベアリング + ハウジング

中空回転テーブルには以下を組み込むことができます。

回転テーブル + ベアリング + 伝動装置 + モーターインターフェース + 中空穴

この統合により、開発期間を短縮し、機械的なエラーの潜在的な原因を減らすことができます。

3Cおよび半導体オートメーションにおける回転運動制御の未来

半導体および3C機器が以下の方向へ移行するにつれて、回転運動制御の需要は今後も増加し続けると予想される。

• より小さな部品

• より高いUPH

• より高い測位精度

• よりコンパクトな機械レイアウト

• 自動化の強化

• 柔軟な生産

次世代のロータリーシステムは、ますます以下の要素を組み合わせるようになるだろう。

• 高解像度アブソリュートエンコーダ

• サーボドライブ

• EtherCAT通信

• 高度なモーションコントロール

• 振動抑制

• 熱補償

• オンライン校正

• 一体型ベアリング

• 中空軸ケーブル配線

• コンパクトなアクチュエータ構造

目的は単に荷物を回転させることではない。

目標は達成することです。

高速動作＋高精度位置決め＋安定した動作＋コンパクトな統合

そのため、ハーモニックロータリーアクチュエータ、ダイレクトドライブロータリーアクチュエータ、および中空ロータリーテーブルは、現代の回転運動制御において、それぞれ異なるものの相互補完的な役割を果たし続けるでしょう。

ハーモニックロータリーアクチュエータ、ダイレクトドライブロータリーアクチュエータ、中空ロータリーテーブルに関するよくある質問

ハーモニックロータリーアクチュエータとダイレクトドライブロータリーアクチュエータの違いは何ですか？

ハーモニックロータリーアクチュエータは、精密な減速機構を用いて出力トルクを増加させ、出力速度を減速します。一方、ダイレクトドライブロータリーアクチュエータは、従来の減速ギアボックスを使用せず、トルクモーターで負荷を直接駆動します。

ダイレクトドライブ式ロータリーアクチュエータは、ハーモニック式ロータリーアクチュエータよりも精度が高いのでしょうか？

必ずしもそうとは限りません。

どちらも適切に設計すれば、高い位置決め精度を実現できる。

ダイレクトドライブはギアボックスの伝達誤差を排除し、ハーモニックアクチュエータは高減速比、低バックラッシュ、コンパクトな高トルク伝達を実現します。

最終的な精度は、モーター、エンコーダー、ベアリング、機械構造、コントローラー、およびキャリブレーションに依存します。

中空回転テーブルは、中空回転アクチュエータと同じものですか？

厳密にはそうではない。

中空回転テーブルは通常、一体型の回転プラットフォームと中央の貫通穴を重視するのに対し、中空回転アクチュエータは駆動される回転運動ユニット全体を重視する。

製品によっては、この2つの用語が重複する場合があります。

ハーモニックロータリーアクチュエータは中空シャフトを持つことは可能ですか？

はい。

中空軸型の調和回転アクチュエータが利用可能で、回転中心を通してケーブル、チューブ、その他の部品を配線することができます。

ダイレクトドライブ式ロータリーアクチュエータは、中空構造にすることができますか？

はい。

ダイレクトドライブ式回転アクチュエータは、用途に応じて軸を貫通するケーブル配線、空気圧ライン、または光路が必要な場合、中空シャフトまたは中空ローター構造で設計することができる。

半導体製造装置にはどちらが適していますか？

それは動作要件によります。

ハーモニックロータリーアクチュエータは、小型で高トルクの精密軸やウェハ搬送機構に適しています。

ダイレクトドライブ式ロータリーアクチュエータは、高速回転運動、迅速なインデックス動作、および短い整定時間において魅力的な選択肢となります。

中空回転テーブルは、剛性の高い回転プラットフォームと大きな中央開口部を必要とする検査、組み立て、およびインデックス付けステーションに適しています。

3C自動化にはどちらが適していますか？

小型で高トルクの回転軸には、ハーモニックロータリーアクチュエータが有力な選択肢となり得る。

高速回転動作と迅速なインデックス動作には、ダイレクトドライブ式ロータリーアクチュエータが適しています。

治具を用いたインデックス付けおよび検査プラットフォームの場合、中空回転テーブルを使用することで機械構造を簡素化できます。

回転運動制御ソリューションはどのように選べば良いでしょうか？

まず、実際の動作要件から始めましょう。

負荷 → 慣性 → 速度 → 加速度 → トルク → インデックス角度 → 精度 → 再現性 → 中空穴 → デューティサイクル → 設置スペース

次に、適切な回転機構を選択します。

結論：製品名だけでなく、ロータリー機構を選ぶべきだ。

ハーモニックロータリーアクチュエータ、ダイレクトドライブロータリーアクチュエータ、中空ロータリーテーブルはいずれも精密な回転運動を実現できますが、それぞれ異なる工学的課題を解決するものです。

コンパクトなサイズ、高い出力トルク、高い減速比、そして精度が主な要件となる場合は、ハーモニックロータリーアクチュエータを選択してください。

高速性、急速な加速、滑らかな動作、短い整定時間がより重要な場合は、ダイレクトドライブ式ロータリーアクチュエータを選択してください。

機械に一体型の回転位置決めプラットフォーム、堅牢な荷重支持機構、治具取り付け部、および大きな中央貫通穴が必要な場合は、中空回転テーブルを選択してください。

高度な3Cオートメーション、半導体製造装置、精密回転運動制御においては、必ずしもトルク、速度、エンコーダ分解能が最も高いものが最適なソリューションとは限りません。

最適なソリューションとは、動作プロファイル全体と機械構造に合致するものです。

高調波低減によりトルクが最適化される。

ダイレクトドライブは、ダイナミックな応答性を最適化します。

中空回転機構の統合により、機械のレイアウトと回転機構へのアクセス性が最適化されます。

これらの違いを理解することで、機械メーカーは速度、精度、トルク、剛性、統合性、コストの適切なバランスを実現する回転運動ソリューションを選択できるようになります。
