精密遊星ギヤボックスの選び方：ギヤ比、トルク、サーボモーターの適合に関する完全ガイド

はじめに：遊星ギヤボックスの選定で、ギヤ比だけでは不十分な理由

適切な遊星ギヤボックスを選定することは、自動化設備、ロボットシステム、CNC工作機械、サーボ駆動モーションシステムを設計する際の重要なステップです。

遊星ギヤボックスは、モーターの回転速度を下げ、出力トルクを増加させるだけではありません。その性能は、位置決め精度、動作応答、伝達効率、運転安定性、耐用年数に直接影響する可能性があります。

したがって、装置メーカーが精密遊星ギヤボックスを選定する際は、ギヤ比だけを基準にすべきではありません。エンジニアは、実際の運転条件、入力・出力回転速度、必要トルク、負荷特性、伝達効率、バックラッシ、回転慣性、サーボモーターの仕様、取付寸法を評価する必要があります。

適切に選定された遊星ギヤボックスは、完全なモーションシステムの一部として機能し、サーボモーターと駆動負荷を適合させることで、必要な速度、トルク、精度、動的性能を実現します。

本ガイドでは、精密遊星ギヤボックスを選定する際にエンジニアが考慮すべき主な要素について説明します。

ステップ1：実際の運転条件を確認する

遊星ギヤボックス選定の最初のステップは、ギヤボックスが実際にどのように使用されるかを把握することです。

機械によって負荷特性や運転サイクルは異なります。滑らかで連続的な負荷の下で使用されるギヤボックスと、頻繁な加速、減速、正逆転、または衝撃負荷が発生する用途で使用されるギヤボックスでは、必要な仕様が異なる場合があります。

したがって、用途は次のような要素に基づいて評価する必要があります。

• 負荷の種類

• 運転サイクル

• 入力回転速度

• 必要な出力回転速度

• 必要な出力トルク

• 加速・減速

• 正逆転の頻度

• 使用環境

実際の使用条件は、動的負荷が静的負荷と大きく異なる可能性がある精密モーションシステムにおいて、特に重要です。

したがって、適切な遊星ギヤボックスは、単純に最大静的負荷を基準にするのではなく、運転サイクル全体に基づいて選定する必要があります。

遊星ギヤボックスのギヤ比を決定する方法

ギヤ比は、遊星ギヤボックス選定における最も重要なパラメータの一つです。

入力回転速度と出力回転速度の基本的な関係は、次の式で表すことができます。

• i = n₁ / n₂

• ここで：

• i = ギヤ比

• n₁ = 入力回転速度

• n₂ = 出力回転速度

例えば、サーボモーターは比較的高い速度で動作している一方、機械には大幅に低い出力速度が必要な場合があります。この場合、遊星ギヤボックスは出力速度を下げ、利用可能な出力トルクを増加させます。

ただし、ギヤ比は高ければよいとは限りません。

ギヤ比や減速段数を変更すると、出力速度、伝達効率、慣性マッチング、動的応答に影響する可能性があります。したがって、エンジニアは用途の実際の速度およびトルク要件に応じてギヤ比を選定する必要があります。

高速サーボシステムでは、過度に高い減速比がシステム全体の動的応答に影響する可能性もあります。

単段または多段の遊星ギヤボックス？

遊星ギヤボックスは、異なる減速比を実現するために、さまざまな減速段数を使用できます。

段数を増やすと、一般的に総減速比を高くできますが、システム内の伝達要素も追加されます。

したがって、エンジニアは、単純に利用可能な最大減速比を選ぶのではなく、必要なギヤ比に基づいて適切な段数を選定する必要があります。

自動化設備やサーボモーションシステムでは、次の要素の適切なバランスを維持しながら、必要な出力速度とトルクを実現することが理想的です。

• ギヤ比

• 伝達効率

• 動的応答

• トルク容量

• システムサイズ

適切に選定された遊星ギヤボックスは、システム性能を不必要に損なうことなく、必要な減速を実現できます。

遊星ギヤボックスの選定で出力トルクが重要な理由

遊星ギヤボックスの主な機能の一つは、高速モーターの回転を低速・高トルクの出力に変換することです。

必要なギヤ比を決定した後、エンジニアはギヤボックス出力部で実際に必要となるトルクを確認する必要があります。

次のような複数のトルク条件を考慮する必要があります。

• 定格運転トルク

• 実際の作動トルク

• 加速・減速時のピークトルク

• 瞬間トルクまたは衝撃トルク

機械が頻繁に起動、停止、方向転換を行う場合、または高慣性負荷を駆動する場合、静的負荷だけを基準にギヤボックスを選定するだけでは不十分な可能性があります。

高動的な自動化システムでは、ギヤボックスは加速、減速、繰り返しの方向転換で発生する動的負荷に対応できなければなりません。

伝達効率が重要な理由

伝達効率も、精密遊星ギヤボックスを比較する際の重要な要素です。

同じ入力電力であれば、伝達効率が高いほど、伝達システム内部で失われるエネルギーは少なくなります。

連続運転する設備では、伝達効率が次の要素に影響する可能性があります。

• 発熱

• エネルギー消費

• 連続運転の安定性

• システム全体の効率

したがって、遊星ギヤボックスの選定では、ギヤ比と定格トルクだけに注目すべきではありません。エンジニアは、用途の実際の運転条件における伝達効率も考慮する必要があります。

バックラッシが位置決め精度に影響する理由

精密モーション制御システムでは、バックラッシは重要な性能パラメータです。

出力軸が方向転換すると、伝達機構内部の機械的な隙間によって、入力の動きと実際の出力動作との間に差が生じる可能性があります。

過大なバックラッシは、次の要素に影響する可能性があります。

• 位置決め精度

• 再現性

• 正逆転動作の一貫性

• 軌道制御

• 動作応答

これは、正逆転動作を頻繁に行うCNC工作機械、ロボット、精密自動化設備、サーボ位置決めシステムにおいて特に重要です。

高精度な位置決めと頻繁な方向転換が必要な用途では、低バックラッシの精密遊星ギヤボックスが、モーション全体の一貫性向上に役立ちます。

回転慣性とサーボシステムの動的応答

回転慣性も、遊星ギヤボックスの選定時に見落としてはならないパラメータです。

サーボモーションシステムでは、モーター慣性、ギヤボックス特性、負荷慣性の関係が、システムの動的性能に影響する可能性があります。

不適切な慣性関係は、次の要素に影響する可能性があります。

• 加速性能

• 減速性能

• 応答速度

• 制御安定性

• 位置決め性能

このため、遊星ギヤボックスを単独の機械部品として選定すべきではありません。

サーボモーター、遊星ギヤボックス、駆動負荷を一つの完全なモーションシステムとして評価する必要があります。

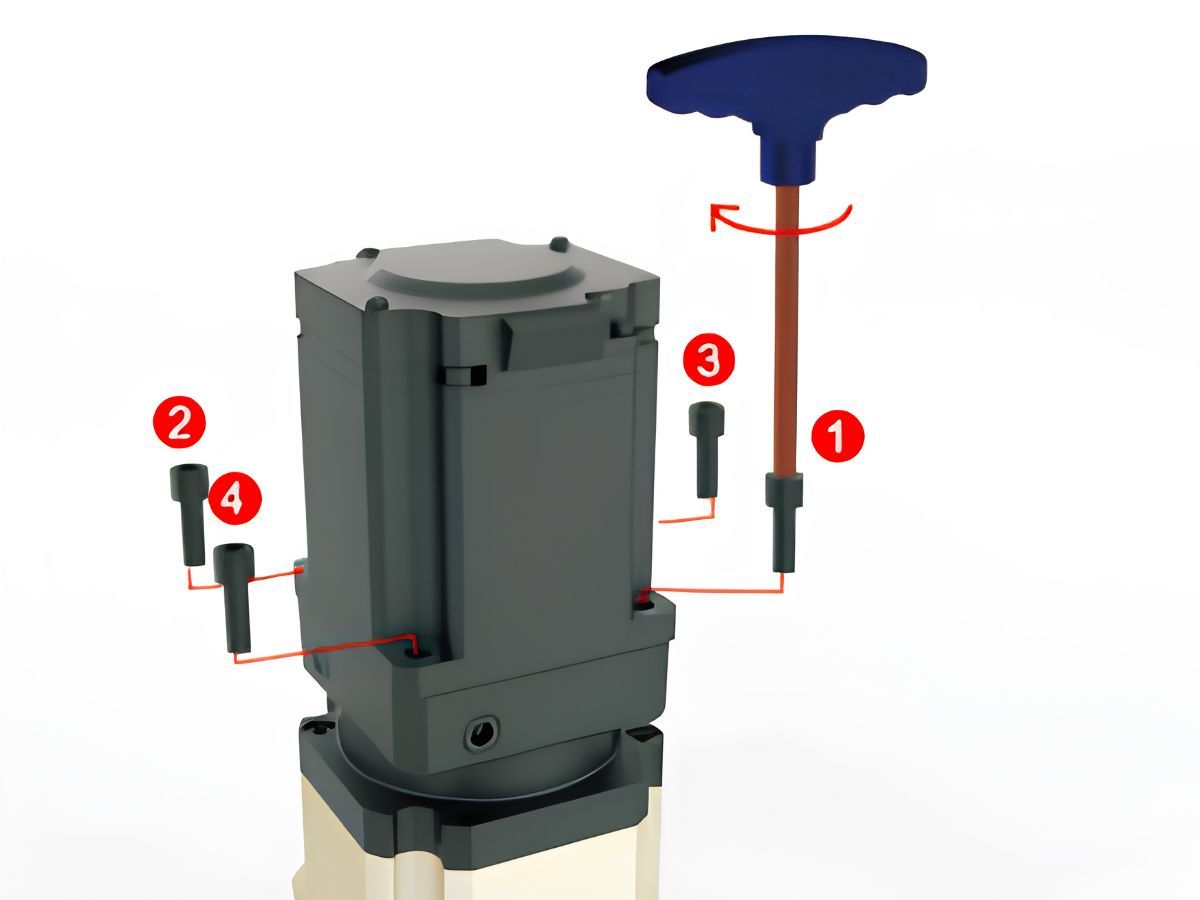

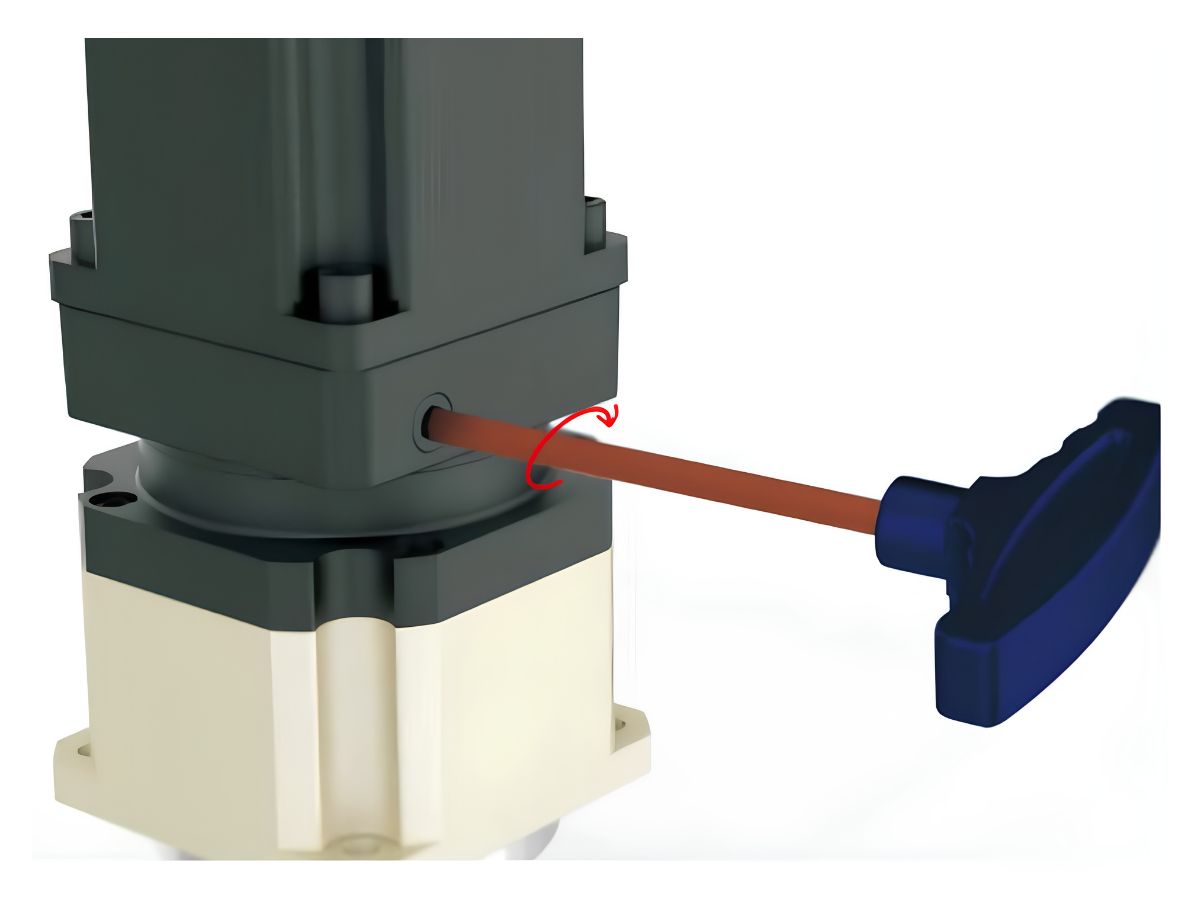

遊星ギヤボックスをサーボモーターに適合させる方法

ギヤボックスの要件を決定した後、エンジニアはサーボモーターとの互換性も確認する必要があります。

考慮すべきモーター仕様には、次の項目が含まれます。

• 定格トルク

• 最大トルク

• 定格回転速度

• 最高回転速度

• モーター軸寸法

• 取付フランジ寸法

• 設置スペース

ギヤボックスの入力インターフェースは、選定したモーターと互換性がなければなりません。

したがって、ギヤボックスを単独で選定するのではなく、選定するサーボモーターの実際のモデルとギヤボックス仕様を関連付けて選定する必要があります。

モーターとギヤボックスを適切に適合させることで、完全で信頼性の高いサーボ駆動システムを構築できます。

機械寸法とインターフェースが重要な理由

トルク、ギヤ比、精度が用途の要件を満たしていても、機械的なインターフェースが設備と一致しなければ、遊星ギヤボックスを直接取り付けることはできません。

したがって、エンジニアは次の項目を確認する必要があります。

• 入力フランジ寸法

• モーター軸寸法

• 出力フランジ寸法

• 取付穴

• センター穴

• 外径

• 全長

• 取付方向

この段階では、CAD図面および技術図面が特に重要です。

発注前に、装置メーカーは最終的なギヤボックスモデルと機械寸法を、実際の機械設計と照合して確認する必要があります。

これにより、設備組立時の取付干渉や不要な機械加工・改造を防ぐことができます。

運転条件が遊星ギヤボックスの選定に与える影響

機械および伝達パラメータに加えて、使用環境も考慮する必要があります。

参考資料では、次の運転条件が指定されています。

使用温度：-10°C～+90°C

保護等級：IP54/IP65

潤滑および取付条件も、用途に応じて評価する必要があります。

精密遊星ギヤボックスを選定する前に、エンジニアは次の項目を確認する必要があります。

使用温度が指定範囲内にあるか

設備がほこり、湿気、その他の汚染物質にさらされるか

取付方向が適切か

潤滑方法が用途に適しているか

これらの要素は、ギヤボックスの信頼性と長期的な運転性能に直接影響する可能性があります。

精密遊星ギヤボックスで騒音が重要な理由

騒音も、特定の用途では重要となる可能性がある性能要素です。

高速サーボシステム、医療機器、実験室設備、精密自動化機械では、運転時の騒音と動作の滑らかさに対して、より厳しい要件が求められる場合があります。

ギヤボックスの騒音は、次のような要因の影響を受けます。

• ギヤ製造精度

• 組立精度

• ベアリングの状態

• 潤滑

• 入力回転速度

したがって、精密遊星ギヤボックスを比較する際は、トルク、ギヤ比、精度、運転速度と併せて騒音性能も評価する必要があります。

HONPINE精密遊星ギヤボックスソリューション

ロボット、自動化設備、CNC工作機械、サーボ駆動モーションシステムに適した遊星ギヤボックスを選定するには、ギヤ比、出力トルク、効率、バックラッシ、慣性、取付寸法、運転条件のバランスが必要です。

HONPINEは、モーション制御および産業オートメーション用途向けに、精密遊星ギヤボックスソリューションを提供しています。

選定プロセスは、次のステップに沿って進めることができます。

運転条件を確認する

↓

入力・出力回転速度を決定する

↓

必要なギヤ比を計算する

↓

出力トルクを確認する

↓

効率と慣性マッチングを評価する

↓

バックラッシと位置決め要件を確認する

↓

サーボモーターを適合させる

↓

機械寸法を確認する

↓

使用環境を確認する

この体系的なアプローチにより、装置メーカーは完全なサーボモーションシステムに適切に適合する遊星ギヤボックスを選定できます。

まとめ：遊星ギヤボックスはシステム全体から選定を始める

精密遊星ギヤボックスの選定は、単にギヤ比や定格トルクを選ぶだけではありません。

精密自動化設備やサーボモーションシステムでは、伝達システム全体を評価することが重要です。

入力・出力回転速度からギヤ比、出力トルク、バックラッシ、位置決め精度、伝達効率、回転慣性、騒音、モーター互換性、運転条件に至るまで、各パラメータが最終的なモーション性能に影響する可能性があります。

したがって、最適な遊星ギヤボックスは、個別仕様が最も高い製品とは限りません。機械の運転条件とサーボシステムに最も適合する製品です。

精密モーション伝達の経験を持つHONPINEは、ロボット、産業オートメーション、CNC設備、その他のサーボ駆動用途向けに遊星ギヤボックスソリューションを提供し、装置メーカーによるより高精度で効率的かつ信頼性の高いモーションシステムの開発を支援しています。
