現代のオートメーションに向けたハーモニック・ロータリーアクチュエータ：究極のエンジニアリングおよび選定ガイド

インダストリー4.0と高度なロボティクスの時代を迎え、オートメーションにおける動力源への要求はかつてない水準に達しています。より高いトルク密度、コンパクトな設計、極めて高い精度、そして妥協のない安全性が求められています。ハーモニックロータリーアクチュエータは、バックラッシュゼロの動作、高い減速比、超小型の一体化を実現することから、高精度関節およびモーションコントロールにおける決定的なソリューションとして登場しました。

本ガイドでは、ハーモニックロータリーアクチュエータの主な利点を解説し、実用的なエンジニアリングソリューションを用いて技術設計上の考慮事項に対応するとともに、選定プロセスを効率化するための包括的な技術比較を提供します。

1. ハーモニックロータリーアクチュエータがロボティクスとオートメーションをリードする理由：4つの主な利点

従来のオートメーションシステムは、個別のサーボモーター、遊星／RVギヤボックス、外部ドライブ、エンコーダを組み合わせた分割型アセンブリに依存しています。これらの構成は大型化しやすく、ケーブル摩耗が発生しやすいうえ、統合された力フィードバックも備えていません。

オールインワンのハーモニックロータリーアクチュエータは、これらの重要なボトルネックを解決します。

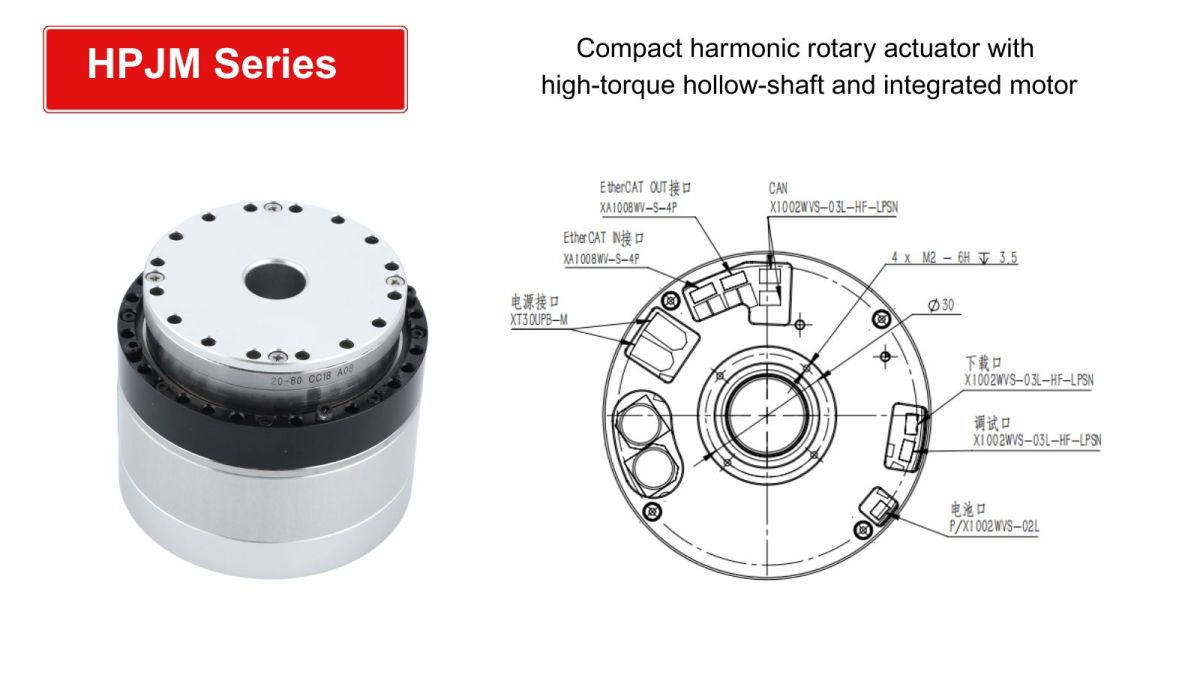

 高トルク中空軸の一体化

業界の課題：360°の連続回転または多軸ロボット関節では、外部ケーブルや空圧配管が絡まったり、曲がったり、破損したりしやすくなります。その結果、早期摩耗、設置スペースの増大、そして高コストのダウンタイムが発生します。

アクチュエータのソリューション：**大口径中空軸**と高トルクのストレインウェーブギヤを組み合わせることで、電源ケーブル、通信バス、光ファイバー、空圧チューブを中心軸に直接通すことができます。これにより、すっきりとした「ケーブルレス」の外観と、摩擦のない360°回転を実現します。

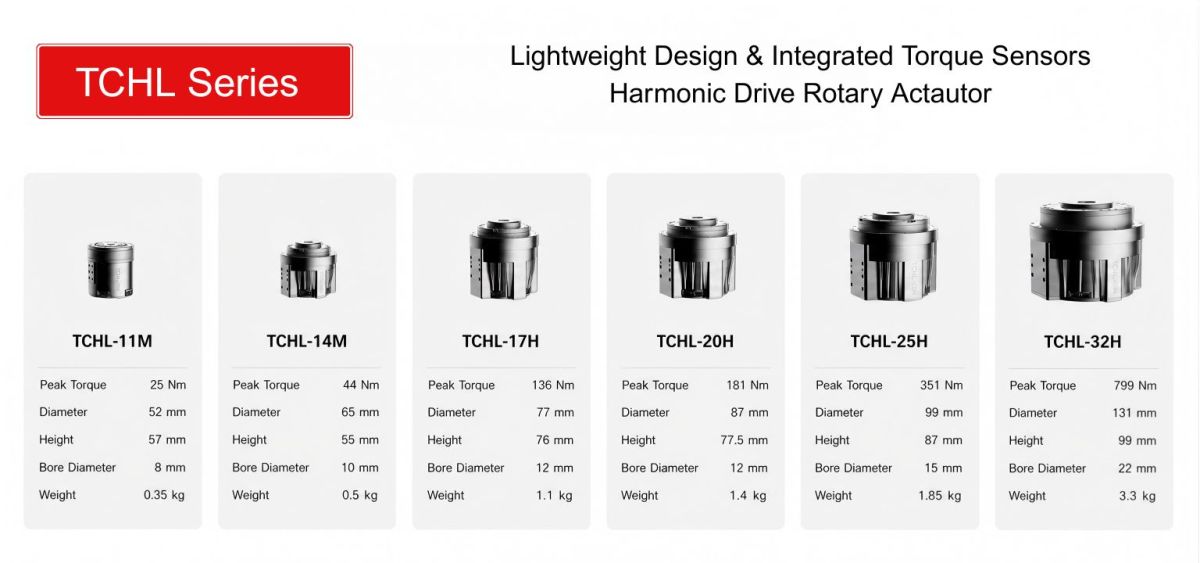

軽量設計と統合トルクセンサ

業界の課題：協働ロボット（Cobots）、ヒューマノイドロボットの関節、Autonomous Mobile Robots（AMR）には、極めて優れた出力重量比が求められます。標準的なサーボドライブは外力を直接検知できないため、衝突検出と安全性に制約があります。

アクチュエータのソリューション：高強度アルミニウム／チタン合金とコアレスモーターを採用することで、デッドウェイトを最小限に抑えます。出力軸に高精度トルクセンサとデュアルエンコーダを統合することで、ドライブトレインの摩擦を回避し、正確なコンプライアンス制御**と応答性の高い衝突検出を実現するミリ秒レベルの力フィードバックを提供します。

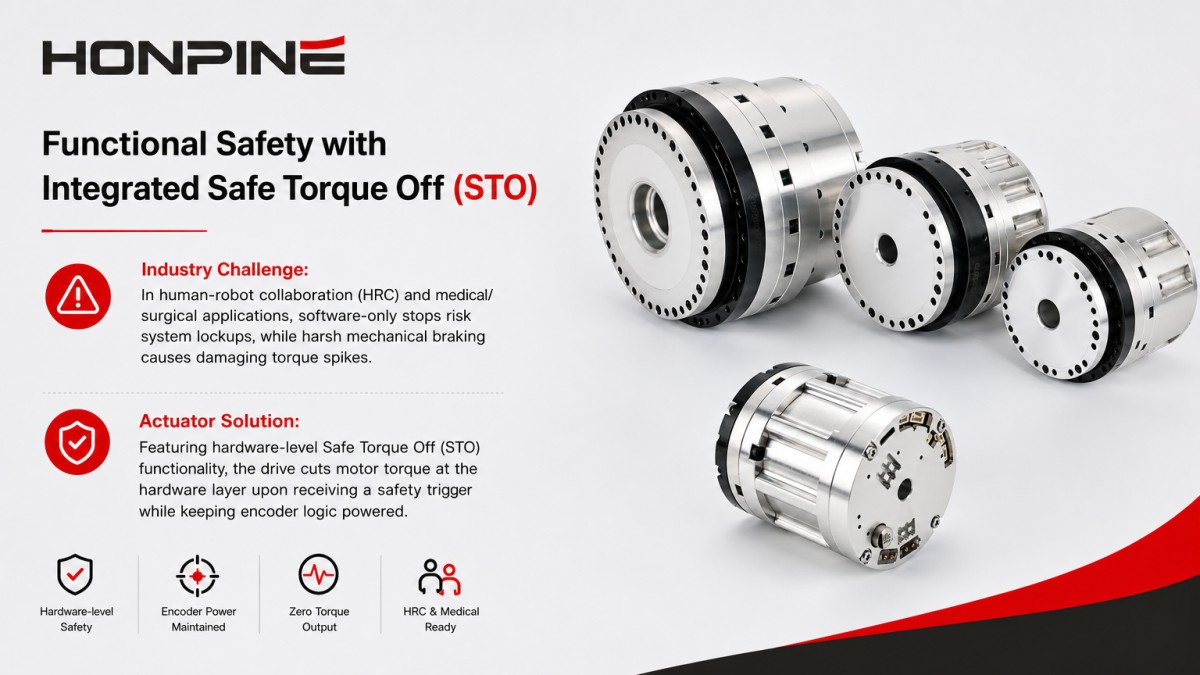

統合Safe Torque Off（STO）による機能安全

業界の課題：人とロボットの協働（HRC）や医療／外科用途では、ソフトウェアのみの停止はシステムロックアップのリスクがあり、一方で急激な機械ブレーキは有害なトルクスパイクを引き起こします。

アクチュエータのソリューション：ハードウェアレベルのSafe Torque Off（STO）機能を搭載し、安全トリガーを受信すると、エンコーダロジックへの電力を維持したまま、ハードウェア層でドライブがモータートルクを遮断します。

極めてコンパクトな設計とバックラッシュゼロの精度

業界の課題：従来のギヤボックスではバックラッシュが発生し、時間の経過や反転負荷によって位置決め誤差が蓄積します。

アクチュエータのソリューション：フレクスプラインとサーキュラ・スプラインを連続的に多歯噛合させることで、ハーモニックドライブは真の**バックラッシュゼロ**を実現します。高分解能アブソリュートエンコーダと組み合わせることで、最大**±10～15秒角**の繰り返し精度を実現し、長時間の動作サイクルにわたってマイクロメートル精度を確保します。

2. 技術的考慮事項とエンジニアリングソリューション

ハーモニック技術の物理的な限界を理解することで、エンジニアはシステム性能を最大限に引き出せます。

ねじり剛性の管理

動作特性：フレクスプラインの弾性変形により、ハーモニックギヤは、急激で極端な負荷がかかった場合、ヘビーデューティーRV減速機と比べてねじり剛性が低くなります。

エンジニアリングソリューション：高次フィードフォワードアルゴリズム、または出力エンコーダを介した二重ループのクローズドループ位置決め制御を実装し、微小共振を除去します。ハードウェアを**高剛性フレクスプライン**仕様にアップグレードすることも可能です。

高速運転時の熱管理

動作特性：高速（入力4,000 RPM超）での連続運転では、スライドする歯面に沿って摩擦熱が発生します。

エンジニアリングソリューション：アクチュエータにアクティブ冷却チャンネルまたはヒートシンクを組み合わせ、長寿命合成グリースを使用します。最適な減速比を選定することで、モーターを最高効率帯で動作させます。

3. 技術選定マトリクス：適切なドライブソリューションの選択

最適なドライブ技術は、特定のアプリケーションにおける優先事項によって決まります。

 4. よくある質問（FAQ）

Q1：高速用途では、DDモーターとハーモニックロータリーアクチュエータのどちらを選択すべきですか？

A：DDモーターは機械的な伝達部品を持たないため、バックラッシュと摩耗がなく、連続的な高速回転（1,000+ RPM）および高い動的応答性に適しています。ただし、DDモーターは重量が大きく、単位重量あたりのトルクが低くなります。そのため、軽量設計が求められる吊り下げ型ロボットアームには**ハーモニックロータリーアクチュエータ**が適しており、固定ベースのロータリーインデックステーブルでは**DDモーター**が優れた性能を発揮します。

Q2：統合STO（Safe Torque Off）はCE／UL認証をどのように簡素化しますか？

A：STOを内蔵したアクチュエータは、認定機関（例：TÜV）によってドライブ層がSIL3／PL e安全規格に対して事前認証されています。相手先ブランド製造業者（OEM）は、外部の冗長安全コンタクタ回路の設計を省略できるため、ハードウェアコストを削減し、機械全体の

Q3：中空ロータリーテーブルとハーモニックロータリーアクチュエータの主な違いは何ですか？

A：中空ロータリーテーブルは通常、標準サーボモーター、クロスローラーベアリング、平歯車／ベルト機構で構成され、より大きな設置スペースで、単純なインデックス用途にコスト効率の高いソリューションを提供します。これに対して、ハーモニックロータリーアクチュエータは、**コアレスサーボモーター、ハーモニックギヤ、デュアルエンコーダ、トルクセンサ**を超小型モジュールに統合し、省スペースのロボット関節および高度なオートメーション向けに特別に設計されています。
