ハーモニックドライブ減速機 / ひずみ波発生歯車ボックス
ハーモニックドライブの学術用語はひずみ波動歯車装置であり、その物理的特性に基づいて、ハーモニック減速機またはハーモニックギアとも呼ばれます。ハーモニックドライブの原理は、アメリカの卓越した発明家C.W. Musserによって発明され、日本では1964年に実用化されました。HONPINE社は2018年にハーモニック減速機の生産を開始し、歯形の最適化を継続してきました。20世紀末、中国では関連理論の研究と工業生産が始まりました。ハーモニック減速機の最も重要な特徴は、剛性歯車、柔軟歯車、およびウェーブジェネレータの3つの基本部品のみで構成されていることです。これにより、小型化と軽量設計を容易に実現できます。噛み合い過程に関与する歯数が多いため、大きなトルク伝達と精密制御を実現できます。現在、ハーモニック減速機には20種類以上があり、トルク範囲は1 Nmから2000 Nmまでです。
標準ハーモニックドライブギアボックス
標準ハーモニック減速機は、あらゆる種類のハーモニック減速機の中で最も一般的に使用され、最も広く適用されているカテゴリーです。標準製品は量産・販売されているため、全体コストを管理しやすく、精度も安定しています。この主要カテゴリーには、FSGシリーズ、FHGシリーズ、FHDシリーズ、FSDシリーズ、およびFDSシリーズが含まれます。
![密封フランジ構造入力軸ハーモニックドライブ]( "密封フランジ構造入力軸ハーモニックドライブ")

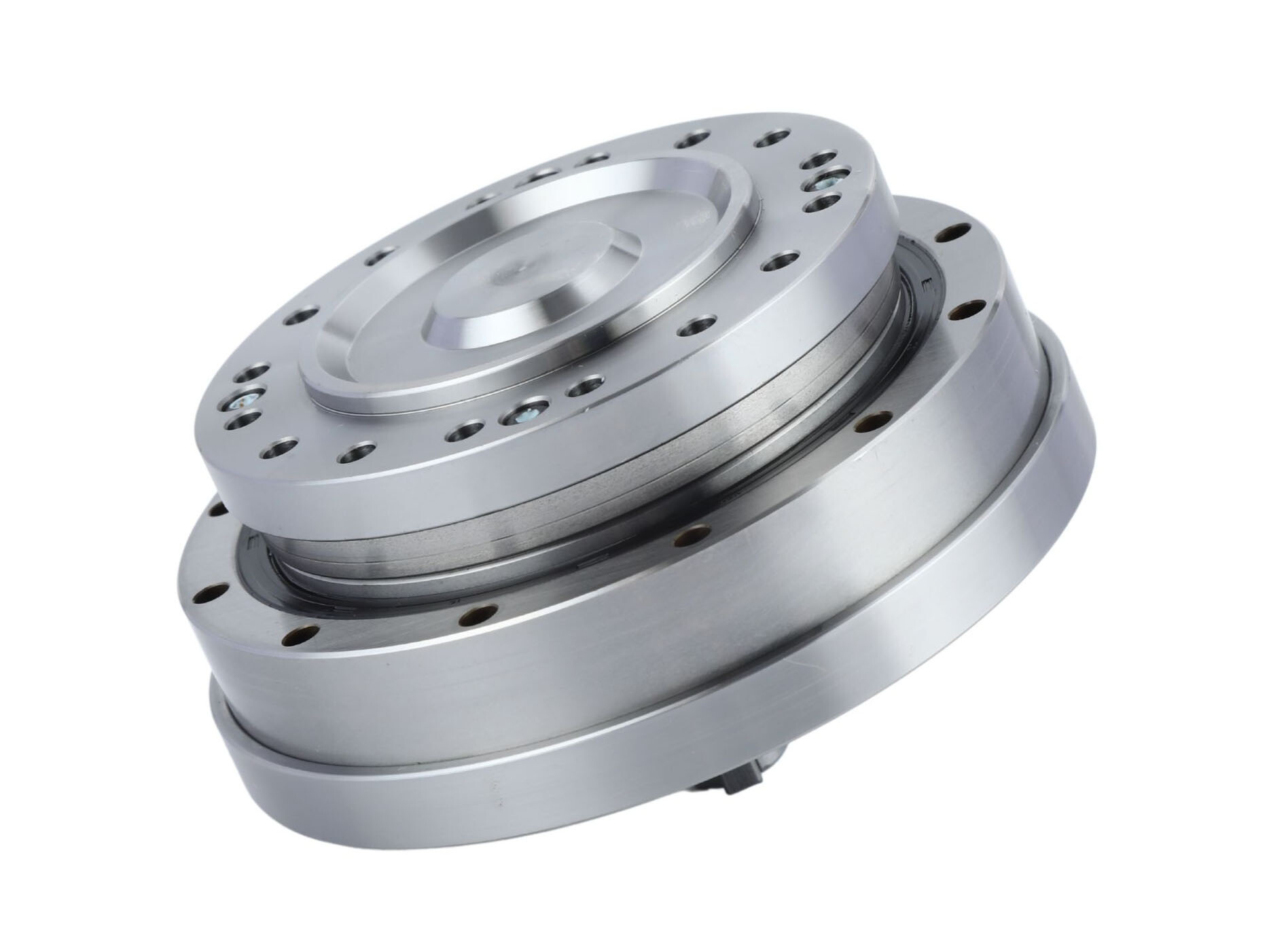

密封フランジ構造入力軸ハーモニックドライブFHG-IVシリーズのハーモニックドライブは入力軸構成を採用しています。一体型密封フランジ構造を採用し、ハーモニックドライブ部品を単一ユニットに統合し、内部には専用潤滑グリースが充填されているため、装置への組み込みが簡素化されます。高剛性クロスローラベアリング（主軸受）がアセンブリ内に組み込まれています。通常、固定サーキュラスプライン・フレックススプライン出力、または固定フレックススプライン・サーキュラスプライン出力のいずれかの構成となります。詳細![取り付けが容易な大口径中空軸構造ハーモニックドライブ]( "取り付けが容易な大口径中空軸構造ハーモニックドライブ")

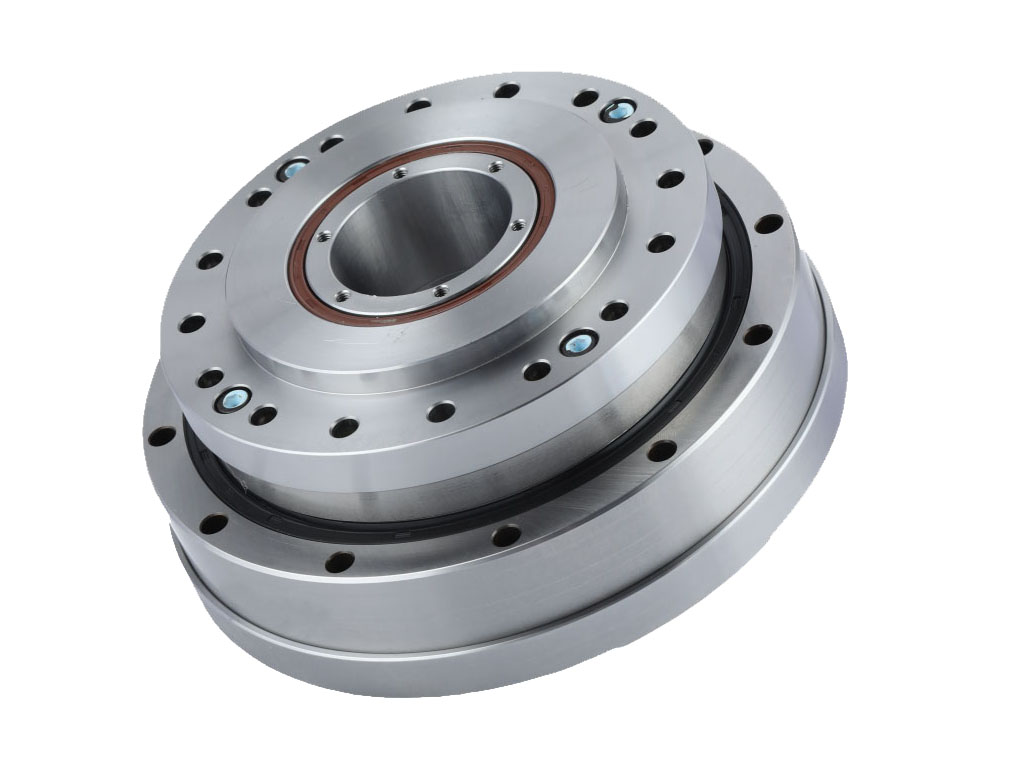

取り付けが容易な大口径中空軸構造ハーモニックドライブFHG-IIIシリーズのハーモニックドライブは、大口径中空軸構造を特長としています。一体型シールフランジ設計を採用し、ハーモニックドライブの各構成部品を単一ユニットに統合しています。また、専用潤滑グリースをあらかじめ封入しているため、装置の組み立てを簡素化できます。内部には高剛性クロスローラベアリング（主軸受）を内蔵しています。このシステムは通常、サーキュラスプライン固定・フレクスプライン出力、またはフレクスプライン固定・サーキュラスプライン出力のいずれかの構成となります。詳細![高剛性 高トルク 高精度 ストレインウェーブギアドライブ]( "高剛性 高トルク 高精度 ストレインウェーブギアドライブ")

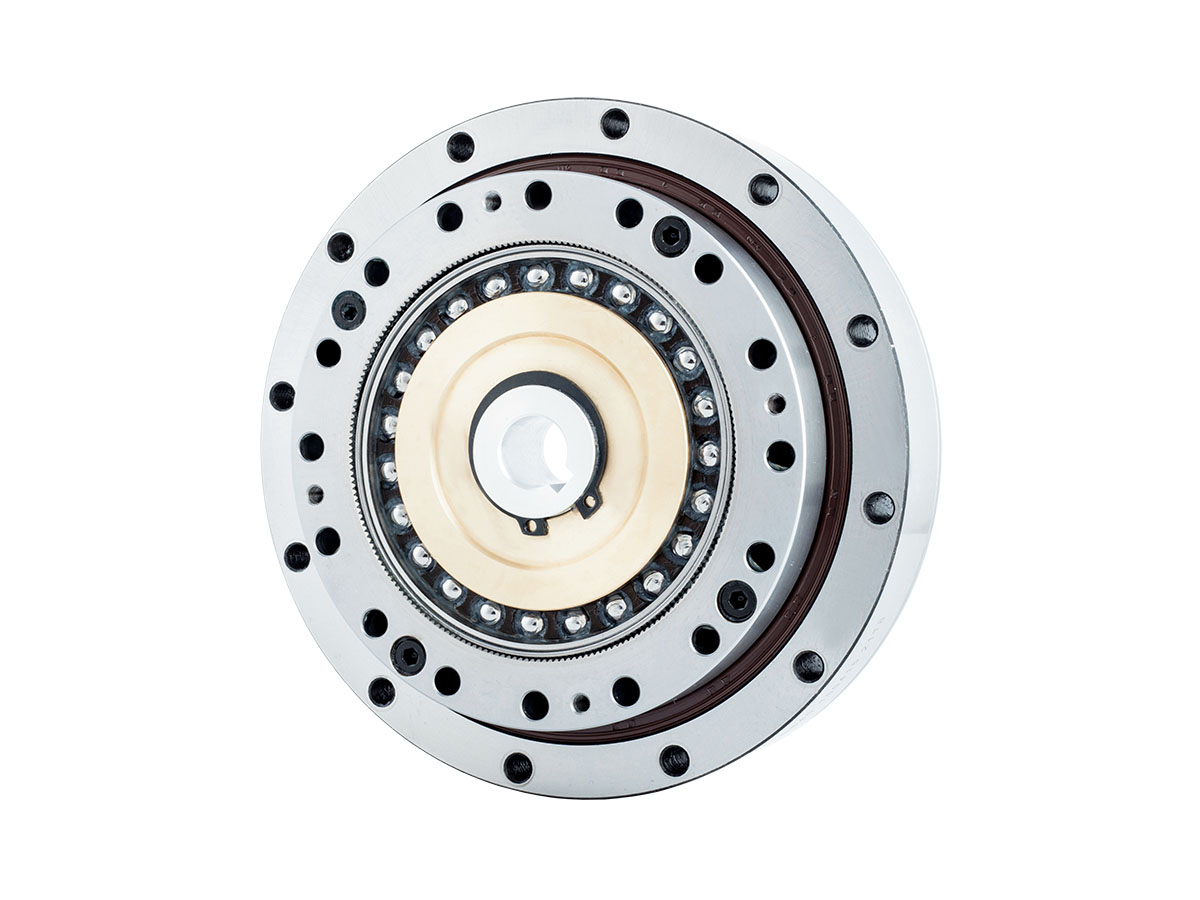

高剛性 高トルク 高精度 ストレインウェーブギアドライブFHG-IIシリーズのストレインウェーブギアドライブは、ウェーブジェネレータにクロスローラベアリングのカップリング構造を採用しており、同軸度の自動微調整が可能です。カム軸穴のサイズは、お客様のモーターモデルに応じて調整でき、入力軸はウェーブジェネレータの内径に直接嵌合し、平キーで接続されます。高剛性の内蔵クロスローラベアリング（主軸受）を備えています。一般的には、リジッドホイール端固定・フレクスプライン端出力、またはフレクスプライン固定・リジッドホイール端出力の接続方式で使用されます。詳細![同軸入出力ストレインウェーブギアボックス]( "同軸入出力ストレインウェーブギアボックス")
同軸入出力ストレインウェーブギアボックスFHG-Iシリーズのストレインウェーブギアボックスは、ウェーブジェネレーターに一体型カム構造を採用しています。カムシャフト穴のサイズは、お客様のモーターモデルに応じて調整可能で、入力軸はウェーブジェネレーターの内径に直接嵌合し、平キーで接続されます。高剛性クロスローラーベアリング（主軸受）を内蔵しています。一般的には、リジッドホイール端固定・フレクスプライン端出力、またはフレクスプライン固定・リジッドホイール端出力の接続方式で使用されます。詳細![ロボットアームおよび密閉型ロータリーテーブル向けの簡単取付ストレインウェーブギア]( "ロボットアームおよび密閉型ロータリーテーブル向けの簡単取付ストレインウェーブギア")

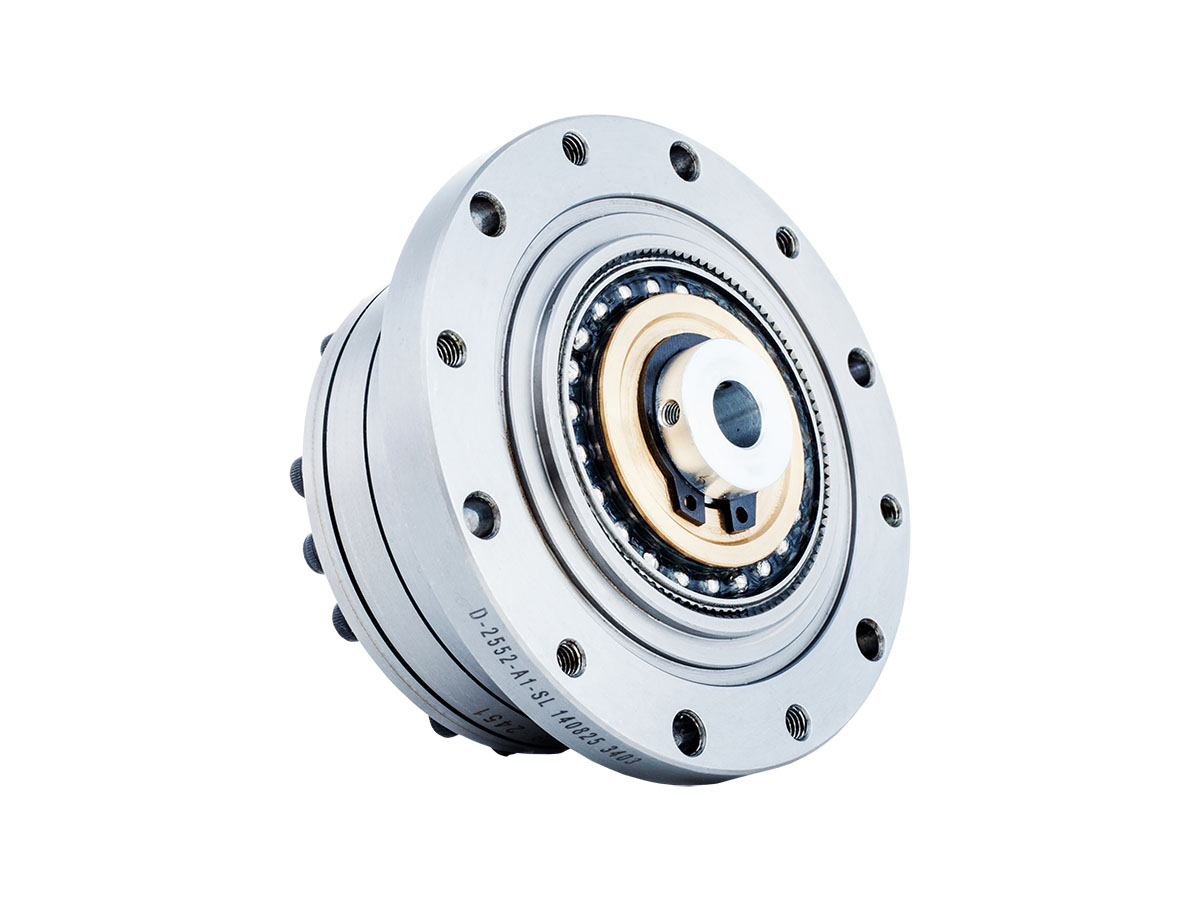

ロボットアームおよび密閉型ロータリーテーブル向けの簡単取付ストレインウェーブギアFSG-IIシリーズのストレインウェーブギアは、ウェーブジェネレーターにクロススライダーカップリング機構を採用しています。カムシャフトのボア寸法は、特定のモーターモデルに対応できるようカスタマイズ可能です。入力軸は、キー付き接続を介してウェーブジェネレーターの内径に直接噛み合います。この構成では通常、サーキュラスプラインがベースに固定され、フレックススプラインが出力端として機能します。詳細![モーターモデルに合わせたカスタム設計に対応する、設置が容易なハーモニックドライブ減速機]( "モーターモデルに合わせたカスタム設計に対応する、設置が容易なハーモニックドライブ減速機")
モーターモデルに合わせたカスタム設計に対応する、設置が容易なハーモニックドライブ減速機FSG-Iシリーズのハーモニックドライブ減速機は、一体型カム式ウェーブジェネレータを採用しています。カムシャフト内径寸法は、顧客指定のモーターモデルに合わせてカスタマイズ可能です。入力軸は、キー接続によりウェーブジェネレータの内径に直接連結されます。このシステムは通常、サーキュラスプラインをベース側に固定し、フレクスプラインを出力端として構成されます。詳細![超薄コンパクト設計 帽子型 軽量ハーモニック減速機]( "超薄コンパクト設計 帽子型 軽量ハーモニック減速機")

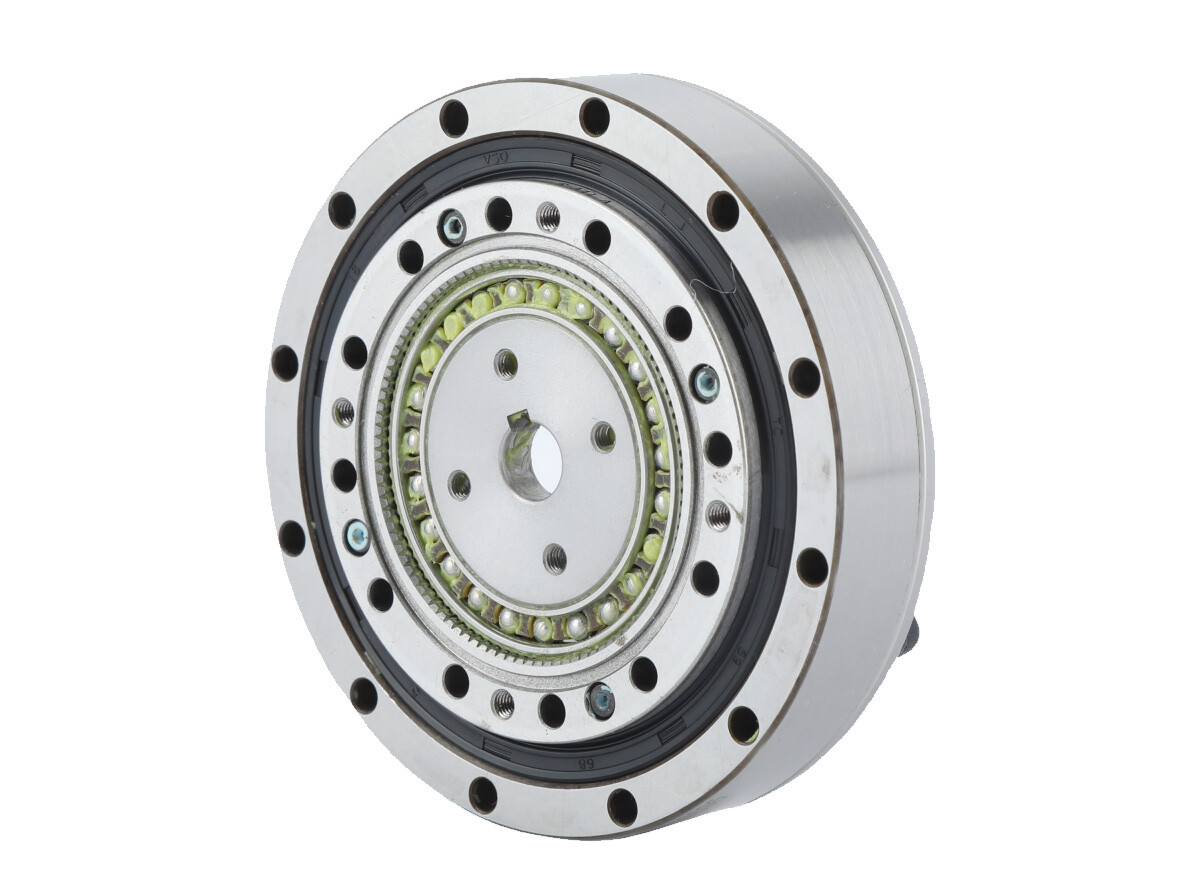

超薄コンパクト設計 帽子型 軽量ハーモニック減速機FHDシリーズのハーモニック減速機は、極めて短いトップハット型フレクスプライン設計を採用しており、極限までのコンパクト性と軽量性能が求められる用途向けに設計されています。FHD複合型は、究極の薄型設計を追求しています。FHGシリーズと比較して、軸方向長さは約50%短縮されています。出力側には高剛性クロスローラーベアリングを装備しており、省スペース設計が求められる用途に最適です。詳細![航空宇宙,ロボット,LCDパネル,半導体装置向けコンパクトカップ型ハーモニックギア]( "航空宇宙,ロボット,LCDパネル,半導体装置向けコンパクトカップ型ハーモニックギア")

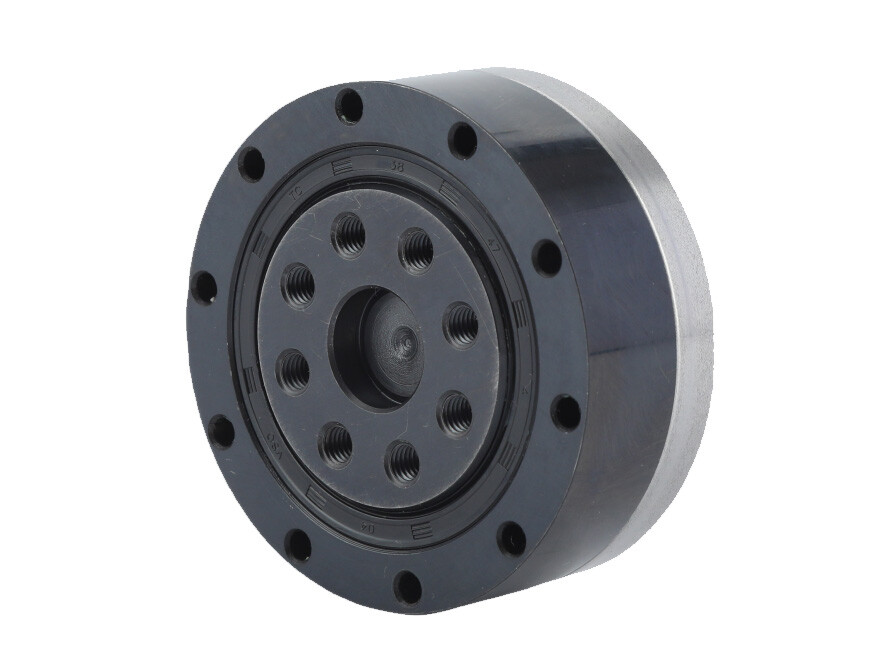

航空宇宙,ロボット,LCDパネル,半導体装置向けコンパクトカップ型ハーモニックギアFSDシリーズのハーモニックギアは、超短尺カップ型フレクスプライン構造設計を採用しており、FSGシリーズと比較して軸方向長さを約 50%短縮しています。極限までのコンパクトさと軽量化が求められる用途向けに特別に設計されています。
近年、ヒューマノイドロボット、航空宇宙システム、ならびに LCDパネル および 半導体製造装置 などの新興分野では、生産ラインシステムの厳しい空間制約の下で 超薄型ソリューション が追求されています。
ハーモニックギア伝動の 軽量・コンパクト という特長を基盤として、FSDシリーズは従来製品で実証された性能を維持しながら、大胆な構造革新を実現することで市場ニーズに応えています。詳細![高トルクFDS超小型設計ハーモニックドライブギア]( "高トルクFDS超小型設計ハーモニックドライブギア")
高トルクFDS超小型設計ハーモニックドライブギア差動ギア FDSシリーズは、一体型とコンポーネント型に分かれています。一体型は、差動機構を単一ユニットに統合し、装置への組み込みを容易にすることを目的としており、そのハウジングには伝動ギア、プーリーなどを直接取り付けることができます。コンポーネント型は、薄型・偏平設計を追求しており、お客様が独自の外装ハウジングを設計し、構造要件に応じて装置スペースを最適化できるようにしています。
ハーモニックドライブ独自の動作原理を活用し、運転中に位相およびタイミングの微調整を行うことができる超小型差動装置です。
FDSシリーズの一体型は、前後のシールフランジおよび支持軸受が追加されている点を除き、パンケーキ型コンポーネントタイプと同じ4つのコア部品を共有しています。FDSシリーズは、カップ型 FSGシリーズと同じ作動原理で動作します。パンケーキ型フレクスプラインの形状は、カップ型フレクスプライン底部の断面と同一であり、ウェーブジェネレータ軸受は2列に配置され、サーキュラスプラインとフレクスプラインの歯幅を拡大することで、より高いトルク容量に対応しています。さらに、パンケーキ型には、出力軸接続用としてフレクスプラインと同じ歯数のサーキュラスプラインが追加されています。詳細
フランジ型ひずみ波動歯車装置
標準ハーモニック減速機は、あらゆる種類のハーモニック減速機の中で最も一般的に使用され、最も広く適用されているカテゴリーです。標準製品は量産・販売されているため、全体コストを管理しやすく、精度も安定しています。この主要カテゴリーには、FSGシリーズ、FHGシリーズ、FHDシリーズ、FSDシリーズ、およびFDSシリーズが含まれます。
![高剛性モーターシャフトフランジ型ハーモニックドライブ減速機]( "高剛性モーターシャフトフランジ型ハーモニックドライブ減速機")

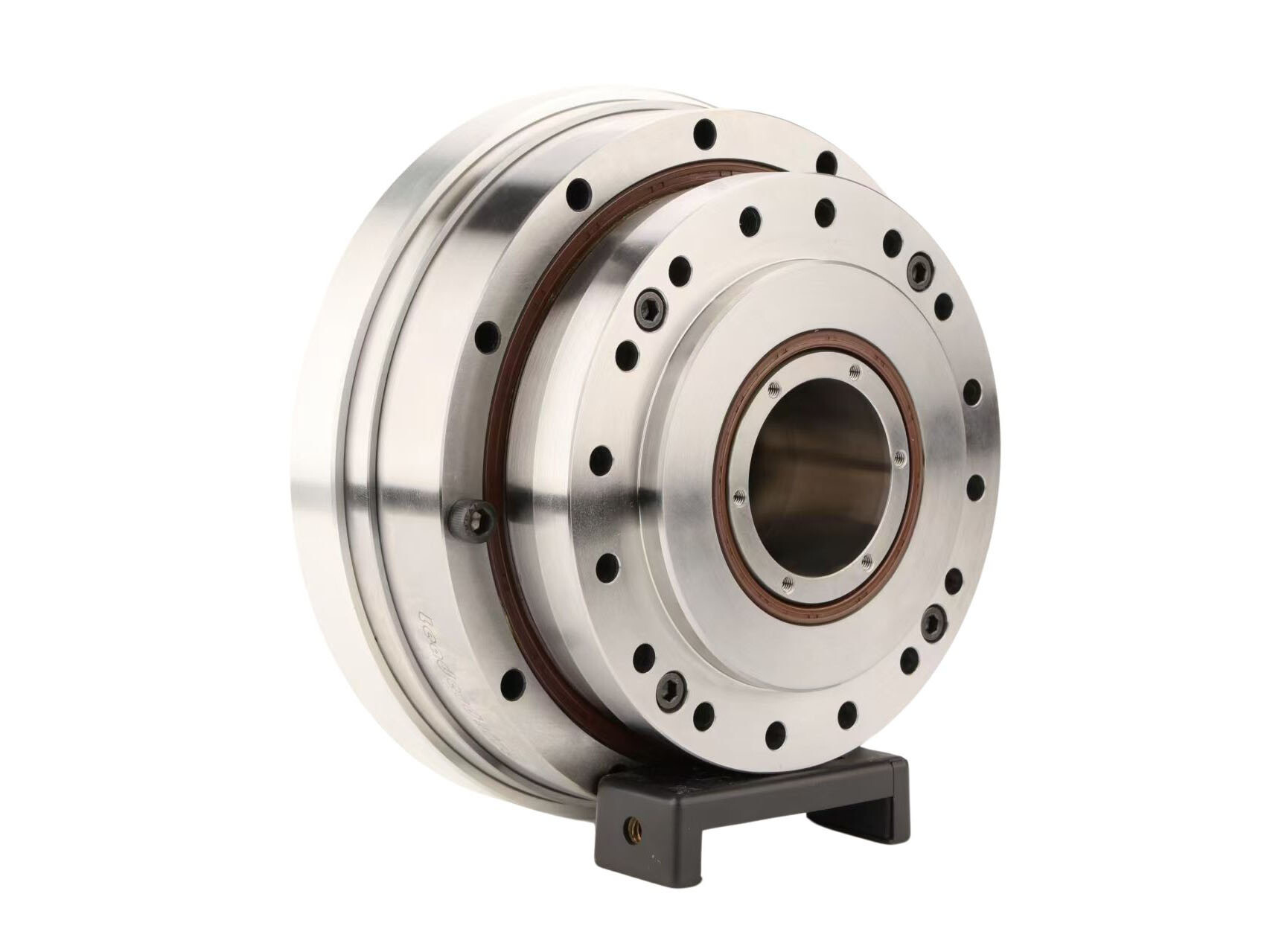

高剛性モーターシャフトフランジ型ハーモニックドライブ減速機LHSG-RDPシリーズのハーモニックドライブ減速機は、モーターとのダイレクト統合を求めるお客様のニーズに対応するため、高剛性FHG-Iプラットフォームをベースに開発されました。あらかじめ加工されたモーターシャフト接続穴およびモーター取付フランジを備え、ギアユニットには工場出荷時に専用潤滑グリースが封入されています。本シリーズは通常、固定式フレクスプライン端と、運転時にモーターへ直接結合される出力サーキュラスプライン端を採用しています。モーターへの直接接続とハーモニックドライブの高剛性の両方が求められる用途において、優れた利便性を提供します。お客様は購入後、モーターシャフトの位置を合わせて締結部品を締め付けるだけで、すぐに使用を開始できます。この設計により、高剛性ダイレクトドライブ用途における構造的な堅牢性を維持しながら、設置効率を最適化します。詳細![ダイレクトモーター接続フランジ ハーモニック減速機]( "ダイレクトモーター接続フランジ ハーモニック減速機")

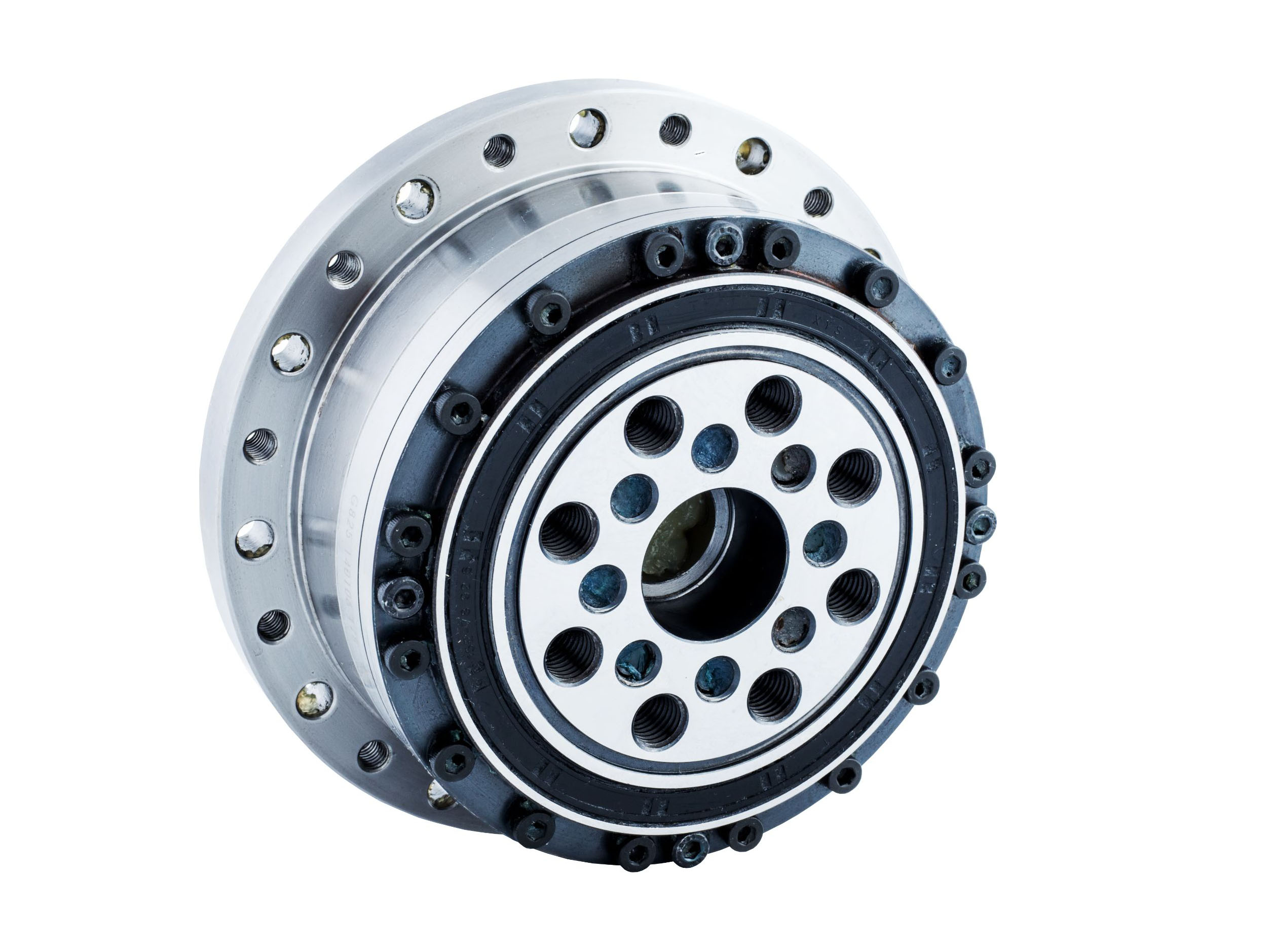

ダイレクトモーター接続フランジ ハーモニック減速機LCSG-RDBハーモニック減速機シリーズは、お客様がモーターを直接接続しやすいよう、FSG-Iプラットフォームをベースに設計されています。あらかじめ設計されたモーターシャフト接続穴とモーター取付フランジを備え、減速機内部には工場出荷時に特殊潤滑グリースが封入されています。このシリーズは通常、固定されたサーキュラスプライン端と、運転時にモーターへ直接結合される出力フレクスプライン端を採用しています。モーター直接接続やカスタムシーリングフランジを必要とする用途において、優れた利便性を提供します。お客様は調達後、ねじでモーター接続部を固定するだけで、すぐに使用できます。この設計により、ダイレクトドライブ要件を持つユーザー向けに、シール性を維持しながら統合工程を簡素化します。詳細
大型ハーモニックドライブギアボックス
超大型ハーモニックドライブは、ハーモニック減速機シリーズにおいて、特別なトルクおよびサイズ要件を持つお客様向けに設計・製造されています。これらのハーモニック減速機は、より大きなトルク、より高い剛性、より強い負荷容量を提供します。このシリーズには以下が含まれます:
高トルクカップ型フレクスプラインモデル: FCG-45-AJ, FCG-50-AJ, FCG-58-AJ, FCG-65-AJ;
高トルクトップハット型フレクスプラインモデル: FHG-45-SJ, FHG-50-SJ, FHG-58-SJ, FHG-65-SJ;
大径中空密封構造を備えた高トルクトップハット型フレクスプラインモデル: FHG-45-AH, FHG-50-AH, FHG-58-AH, FHG-65-AH.
![コンパクト設計 高トルク 重負荷 ストレインウェーブギアボックス]( "コンパクト設計 高トルク 重負荷 ストレインウェーブギアボックス")

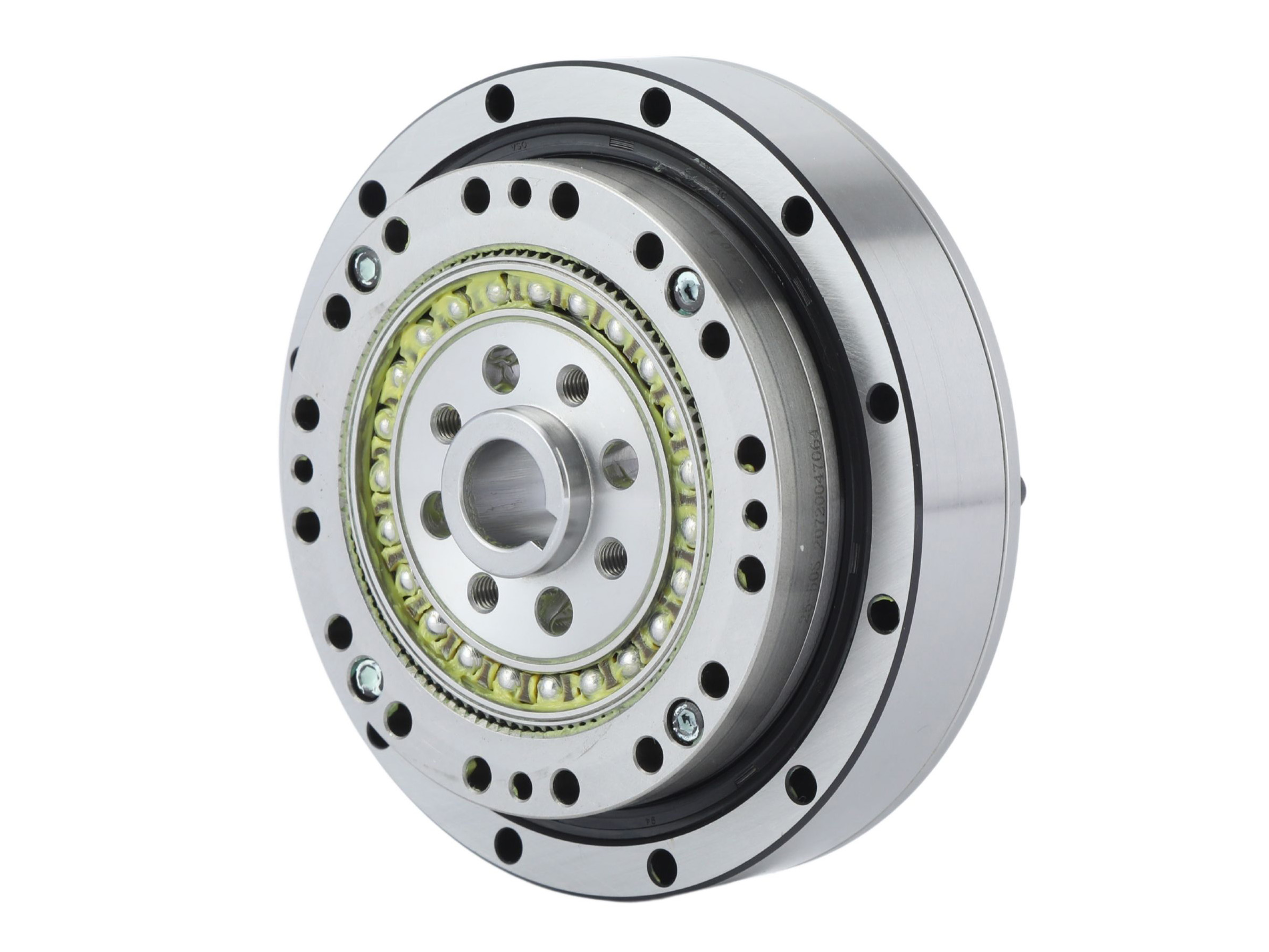

コンパクト設計 高トルク 重負荷 ストレインウェーブギアボックスFHG-SJシリーズのストレインウェーブギアボックスは、高トルクおよび重負荷用途向けに設計されており、従来の減速機と比較してコンパクトな軸方向寸法を特長としています。トップハット型フレクスプラインと一体型カムウェーブジェネレータを採用しており、カムシャフトの内径は特定のモーターモデルに合わせてカスタマイズ可能です。入力軸は、キー溝接続によってウェーブジェネレータの内径に直接接続されます。このシリーズは通常、固定フレクスプライン端および出力サーキュラースプライン端の構成を採用しています。詳細![高トルクハット型大中空軸ハーモニック減速機]( "高トルクハット型大中空軸ハーモニック減速機")
高トルクハット型大中空軸ハーモニック減速機FHG-AHシリーズのハーモニック減速機は、高トルク、大中空軸、重負荷用途向けに設計されています。トップハット型フレクスプラインと、特大中空軸構造を備えたウェーブジェネレータカムを採用し、このシリーズは中央の空洞を通してケーブル、リードスクリュー、光学経路を容易に配線でき、大型部品の通過に伴う課題を効果的に解決します。こうした要件に対して最適化されたソリューションを提供します。このシリーズは通常、入力統合のために同期プーリー接続または大中空軸ギア構造を採用しています。詳細![高トルク高負荷カップ型ストレインウェーブギア]( "高トルク高負荷カップ型ストレインウェーブギア")

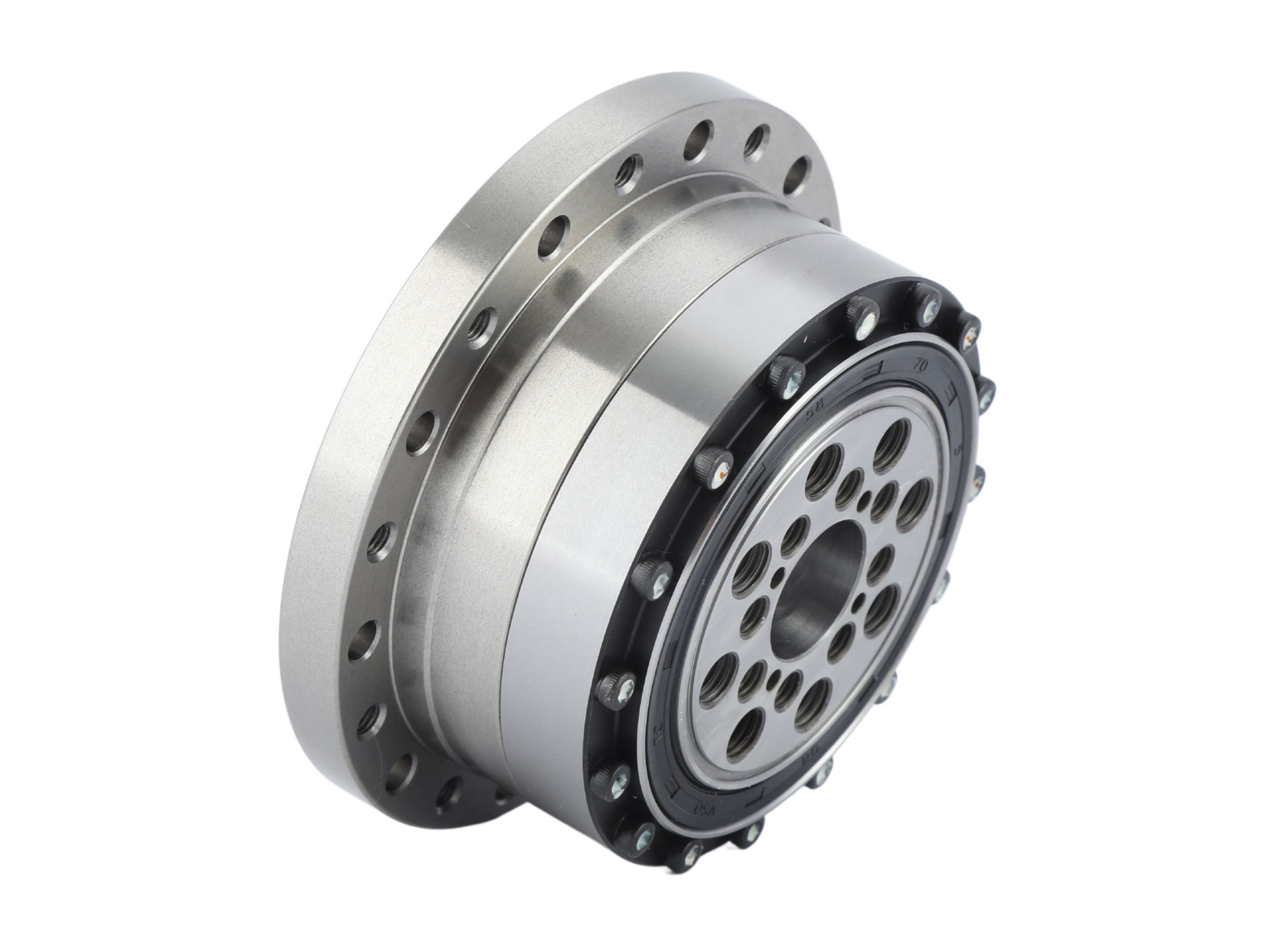

高トルク高負荷カップ型ストレインウェーブギアFCG-AJシリーズのストレインウェーブギアは、高トルクおよび高負荷用途向けに設計されています。これは、カップ型フレクスプラインおよび一体型カムウェーブジェネレーターを採用しており、カムシャフトボアは特定のモーターモデルに合わせてカスタマイズできます。入力軸は、キー溝接続を介してウェーブジェネレーターの内径に直接接続されます。このシリーズは通常、固定式サーキュラスプライン端および出力側フレクスプライン端の構成を採用しています。詳細
ミニハーモニックドライブギア
マイクロハーモニックドライブシリーズは、ハーモニックドライブ減速機ファミリーにおいて、コンパクトサイズおよび軽量に対する特別な要件を持つお客様向けに設計・製造されています。これらの減速機は、より小さい寸法、より軽い重量、高精度を特徴としています。このシリーズには、カップ型フレクスプライン構造のCSF-miniシリーズと、トップハット型フレクスプライン構造のSHD-miniシリーズが含まれます。CSF-miniシリーズは、シャフト入力、中空入力、シャフト出力、フランジ出力など、複数の入出力構成を提供します。現在、これらの製品は量産・販売されており、精度は安定していて信頼性があります。
![トップハット型 コンパクト軸方向寸法 小型ハーモニックドライブ]( "トップハット型 コンパクト軸方向寸法 小型ハーモニックドライブ")
トップハット型 コンパクト軸方向寸法 小型ハーモニックドライブSHD-miniシリーズのハーモニックドライブは、小型・軽量要件のある用途向けに設計されており、コンパクトな軸方向寸法とトップハット型フレクスプラインを特長としています。本シリーズは、すぐに使用できる事前組立済みモジュール製品のみを提供します。主軸受には、外部荷重を直接支持するコンパクトな4点接触玉軸受を採用しています。本シリーズのシャフト内径寸法は、特定のモーター軸サイズに合わせてカスタマイズできます。機械設計要件に基づいて、最適なモーターモデルを選定してください。詳細![カップ スタイル コンパクト設計 軽量 小型ハーモニックドライブ]( "カップ スタイル コンパクト設計 軽量 小型ハーモニックドライブ")
カップ スタイル コンパクト設計 軽量 小型ハーモニックドライブCSF-miniシリーズの小型ハーモニックドライブは、 特殊な容積および重量要件を持つ用途向けに開発されており、 カップスタイルのフレクスプラインを採用しています。このシリーズは、すぐに使用できる 事前組立済みモジュール製品 のみを提供しています。主軸受には、外部荷重を直接支持するために コンパクトな4点接触玉軸受 を採用しています。CSF-miniシリーズには2つのタイプがあります： モーターマウントタイプ (2XH) と、ベルト、ギア、カップリングなどの入力形式に対応する 軸入力タイプ (1U) です。機械設計要件に基づいて最適なモデルを選択してください。詳細
ハーモニックドライブ減速機とは？

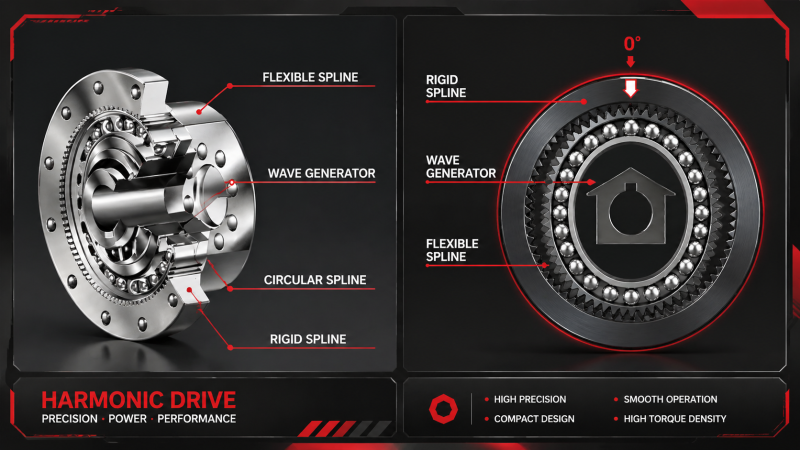

ハーモニックドライブ減速機の構造
ハーモニックドライブ減速機は、3つのコアコンポーネントで構成されています:
サーキュラスプライン:
フレクスプラインより2歯多い歯数を持つ剛性内歯車です（例: 102歯 vs. 100歯）。歯形は通常、インボリュートまたはダブルサーキュラーアークです。
フレクスプライン:
外歯を持つ薄肉のカップ状金属部品です。弾性変形が可能で、繰り返される周期的変形に耐えることができます。
ウェーブジェネレータ:
フレキシブルベアリングと組み合わせた楕円形または多角形のカムで、フレクスプラインを周期的に変形させます。
動作原理
ウェーブジェネレータが回転すると、フレクスプラインは円形から楕円形へ変形させられます。長軸の両端では、フレクスプラインの歯がサーキュラスプラインの歯と完全に噛み合い、短軸の両端では歯が離脱します。
ウェーブジェネレータが回転を続けると、フレクスプラインとサーキュラスプラインの間の噛み合い領域は連続的に移動し、「歯差伝動」効果を生み出します。その結果、出力速度が低減されます。
この独自の機構により、ハーモニックドライブ減速機は1/30から1/320の高い単段減速比を実現しながら、極めて高い伝達精度（通常、誤差は1 arc-minute未満）を維持できます。
HONPINE ハーモニックドライブ減速機の紹介
この動画では、HONPINE ハーモニックドライブ減速機の製品カテゴリーについて簡単に紹介します。選定に関する詳細なガイダンスについては、最も包括的な製品カタログを入手するために、お問い合わせください。
ハーモニックドライブ減速機の利点
ハーモニック減速機は、高精度, 低バックラッシ, コンパクト設計などの利点により、ロボット, CNC機器, 医療機器, 産業自動化, 半導体装置などの業界で広く使用されています。このセクションでは、ハーモニック減速機の利点について詳しく説明します。
高精度 & ゼロバックラッシ
ハーモニックドライブ減速機は、ほぼゼロバックラッシの設計により、卓越した位置決め精度を実現します。フレクスプラインとサーキュラスプラインの独自の弾性噛み合いにより、機械的な遊びが排除され、精密なモーションコントロールと優れた繰り返し精度が確保されます。これにより、ロボット工学、CNCロータリーテーブル、半導体装置などの高精度用途に最適です。
高トルク密度
ハーモニックドライブ減速機は、そのサイズに対して優れたトルク出力を提供します。多歯噛み合い機構により、負荷が複数の歯に同時に分散されるため、コンパクトなフォームファクタで高トルク伝達が可能になります。その結果、効率が向上し、限られた設置スペースで高トルクを必要とする用途に非常に適しています。
コンパクト & 軽量設計
ハーモニックドライブ減速機は、単段で高減速比を実現できるため、従来の歯車システムと比較して、著しくコンパクトで軽量なソリューションを提供します。その省スペース設計により、コンパクトな機械やロボット関節への統合が容易になり、高性能を維持しながらシステム全体のサイズを削減できます。
長寿命
耐久性と信頼性を考慮して設計されたハーモニックドライブ減速機は、最適化された歯形形状と高品質材料を備えており、長い稼働寿命を保証します。スムーズな伝達と摩耗の低減特性により、メンテナンス要件が最小限に抑えられ、厳しい運転条件下でも長期間にわたり一貫した性能を発揮できます。
ハーモニックギア減速機 FAQ
ハーモニックギアは、3つの主要コンポーネントで構成されています: フレックススプライン、サーキュラースプライン、およびウェーブジェネレーター。
動作原理は、フレックススプラインの弾性変形とギアのずれた噛み合い運動に基づいています。ウェーブジェネレーターはフレックススプラインを楕円形に変形させ、その結果、フレックススプラインの外歯がサーキュラースプラインの内歯と順次噛み合います。この連続的な差動噛み合いにより、高い減速比が生み出されます。
ハーモニックドライブ減速機の減速比は、フレクスプライン (Zf) とサーキュラースプライン (Zg) の歯数差 (ΔZ)、伝達モード (ダブルウェーブまたはマルチウェーブ)、歯のかみ合わせ規則、および構造設計上の制約によって決まります。これらの比率はランダムではなく、業界で広く使用されている成熟した工学標準に基づいています.
ダブルウェーブ伝達 (ΔZ = 2)
これは、かみ合わせ効率が高く、摩耗が均一で、フレクスプラインの耐用年数が長いため、最も一般的に使用される構成です.
コア計算式:
フレクスプライン出力 (サーキュラースプライン固定):
i = Zf / (Zg − Zf) ≈ Zf / ΔZ
(ΔZ = 2 の場合, i ≈ Zf / 2)
サーキュラースプライン出力 (フレクスプライン固定):
i = Zg / (Zg − Zf) ≈ Zg / ΔZ
(ΔZ = 2 の場合, i ≈ Zg / 2)
一般的な歯数と減速比の例
Ratio 出力モード 歯数 (Zg / Zf) 計算
30 フレクスプライン出力 62 / 60 60 ÷ (62 − 60) = 30
50 フレクスプライン出力 102 / 100 100 ÷ (102 − 100) = 50
100 フレクスプライン出力 202 / 200 200 ÷ (202 − 200) = 100
101 サーキュラースプライン出力
ハーモニックドライブ減速機を選定する際には、まず具体的な適用業界と設置位置を決定し、次に以下のパラメータを明確にする必要があります:
必要な減速比
入力および出力回転速度
定格トルクとピークトルク
精度要件
設置方法
スペース制約
これらの詳細を提供することで、正確で信頼性の高い選定が可能になります。
ハーモニックドライブは、ハーモニックギアボックス、ハーモニック減速機、またはストレインウェーブギアボックスとも呼ばれます。これらの異なる名称は、その独自の動作原理と、この技術が最初に発明された際の元の名称に由来しています。
簡単に言えば、“strain wave” は物理的原理を説明する言葉であり、“harmonic drive” はより広く認知されている商業的名称です。
“Strain Wave” という用語の由来
ハーモニックドライブの中核は、フレクスプラインと呼ばれる薄肉の弾性部品です。動作中、この部品はウェーブジェネレーターとして知られる楕円形の部品によって変形されます。
この変形により周期的な “strain” が生じます。これは応力下での材料の弾性変形を指します。この変形こそが、動力が伝達される基本的なメカニズムです。
ウェーブジェネレーターが回転すると、変形領域は滑らかで波のような動きでフレクスプラインに沿って連続的に伝播し、水面を移動する波紋のように、これによって歯車の噛み合いを駆動し、運動を生み出します。
用語の由来

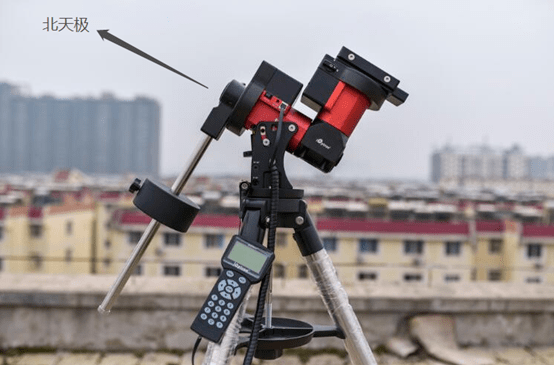

ハーモニックドライブ減速機の用途は何ですか？
産業用ロボット向けハーモニックドライブ減速機は、精度が最優先され、その次に耐用年数、減速比、伝達効率が重視される高精度モーションコントロールシステムで広く使用されています。これらは一般に肩、肘、手首などのロボット関節に組み込まれ、厳しい産業環境において高い繰り返し位置決め精度、滑らかな軌道制御、信頼性の高い長期運転を実現します。

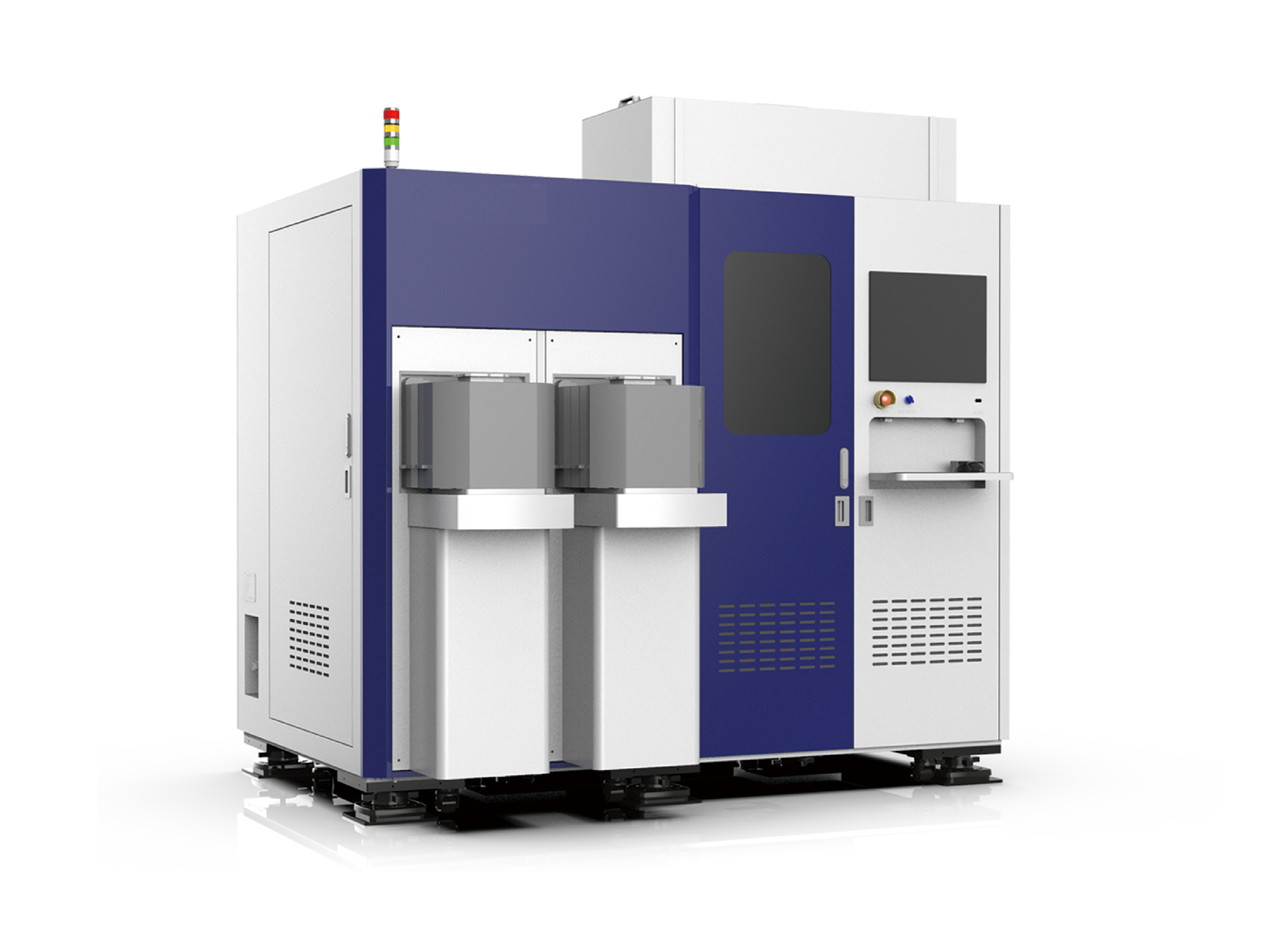

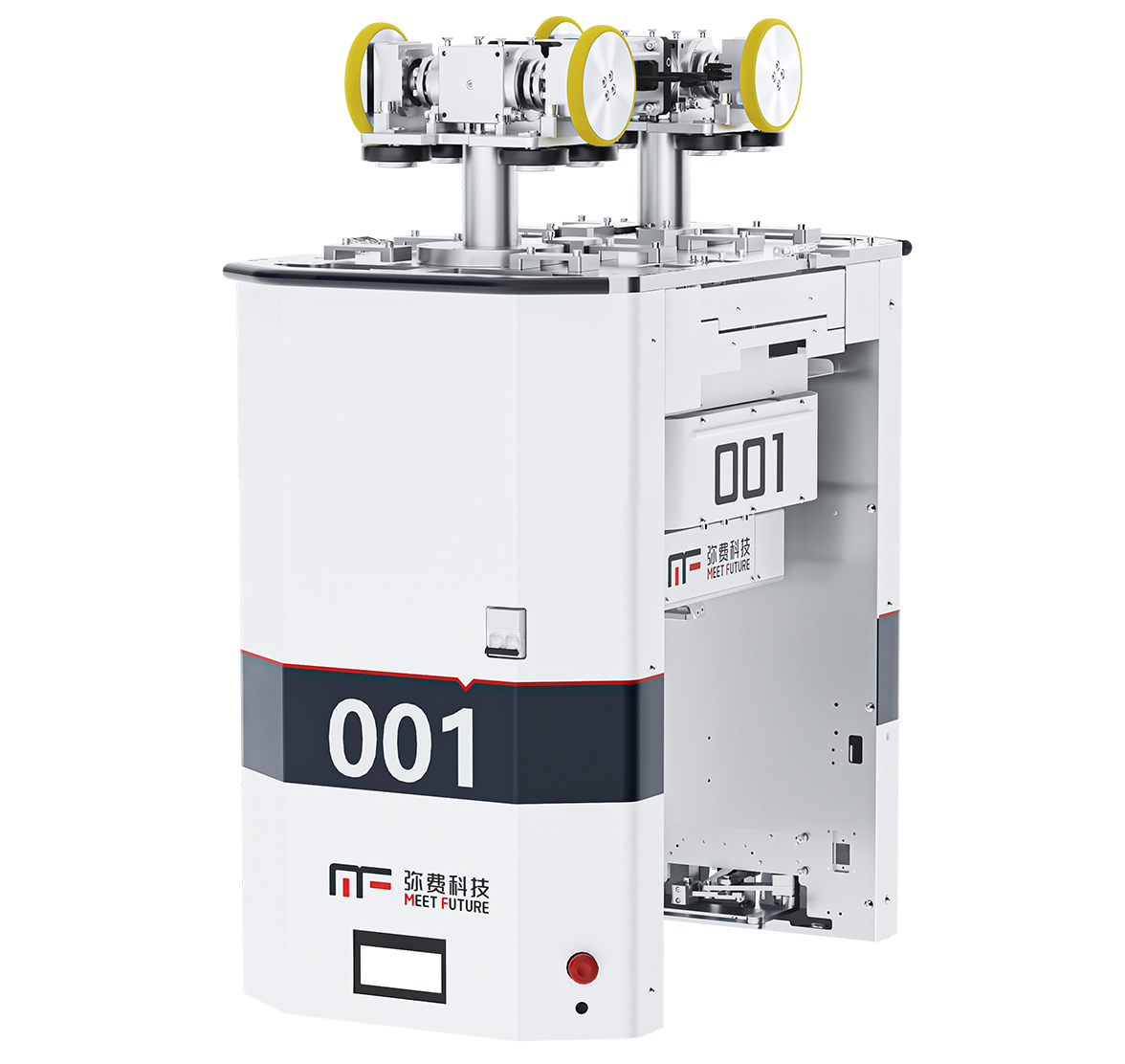

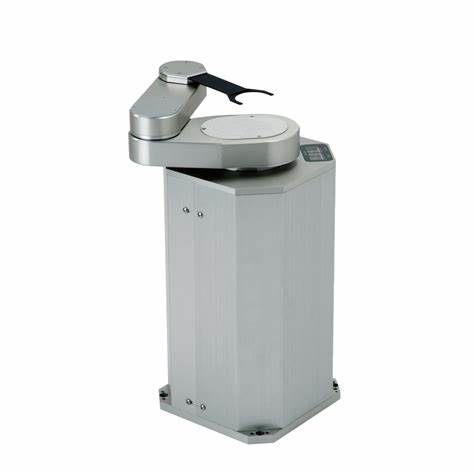

半導体装置向けハーモニックドライブ減速機は、熱安定性が不可欠な超精密システムにおいて重要な役割を果たします。これらの用途では、温度上昇の制御が最も重視され、その次に精度と耐久性が求められます。これらはウェハ搬送、アライメント、検査システムで広く使用され、安定した性能を確保するとともに、ナノメートルレベルの位置決め精度に影響を与える可能性のある熱ドリフトを最小限に抑えます。

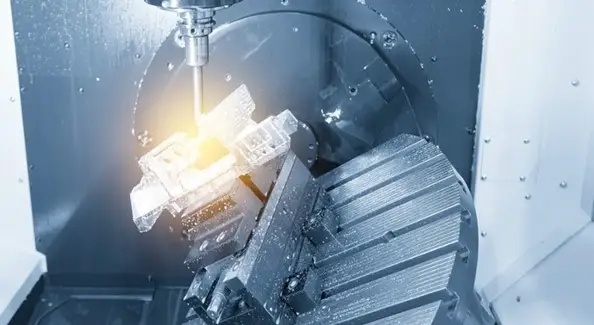

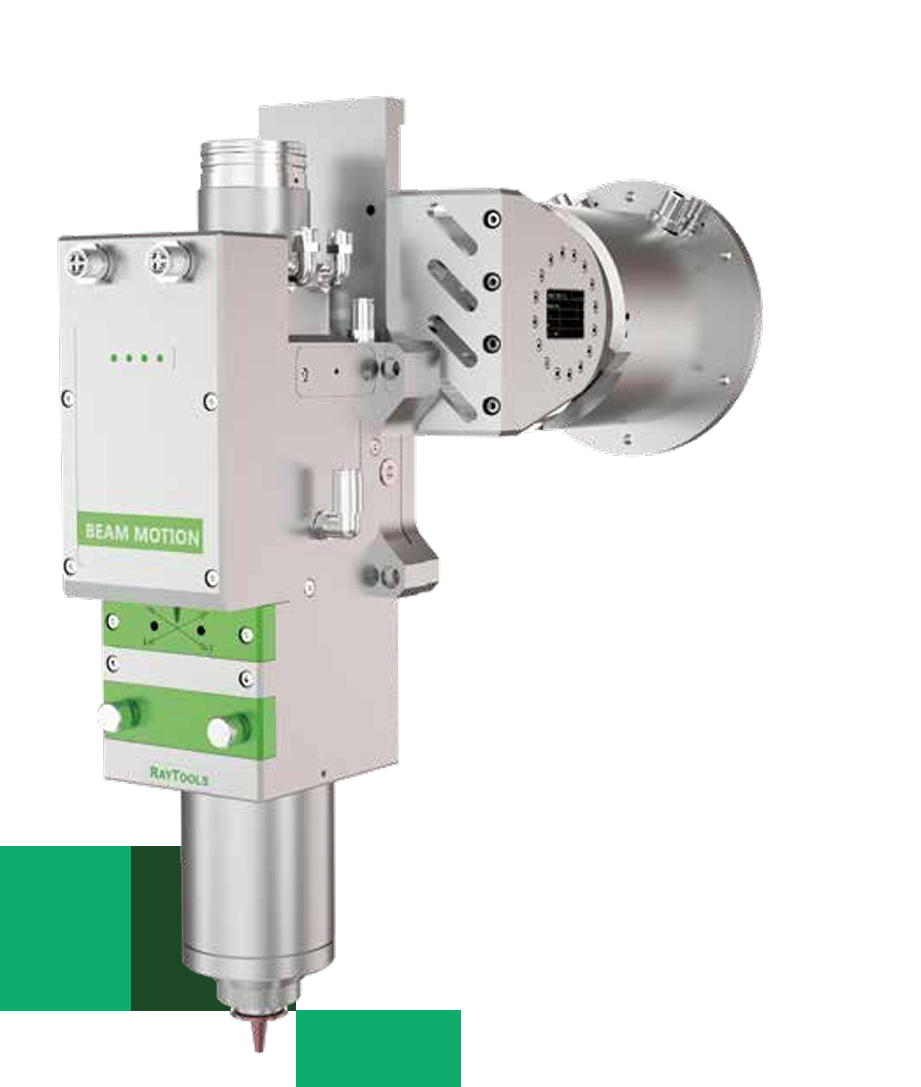

CNC工作機械向けハーモニックドライブ減速機は、高精度かつゼロバックラッシが求められるロータリーテーブル、割出しヘッド、多軸加工システムでますます採用されています。滑らかな動作、高い位置決め精度、コンパクトな構造を実現できるため、高度なCNC用途における表面品質と加工の一貫性の向上に最適です。

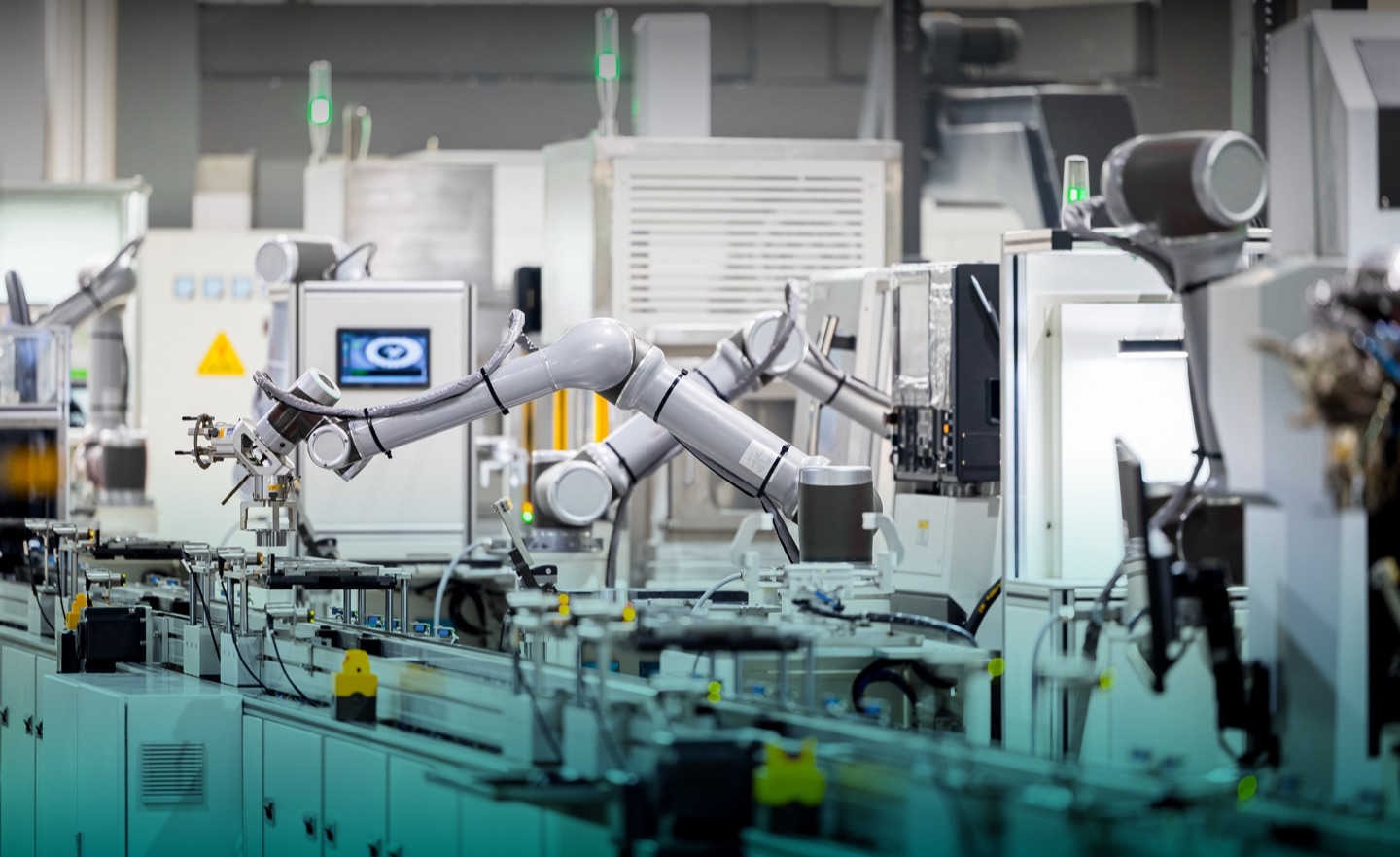

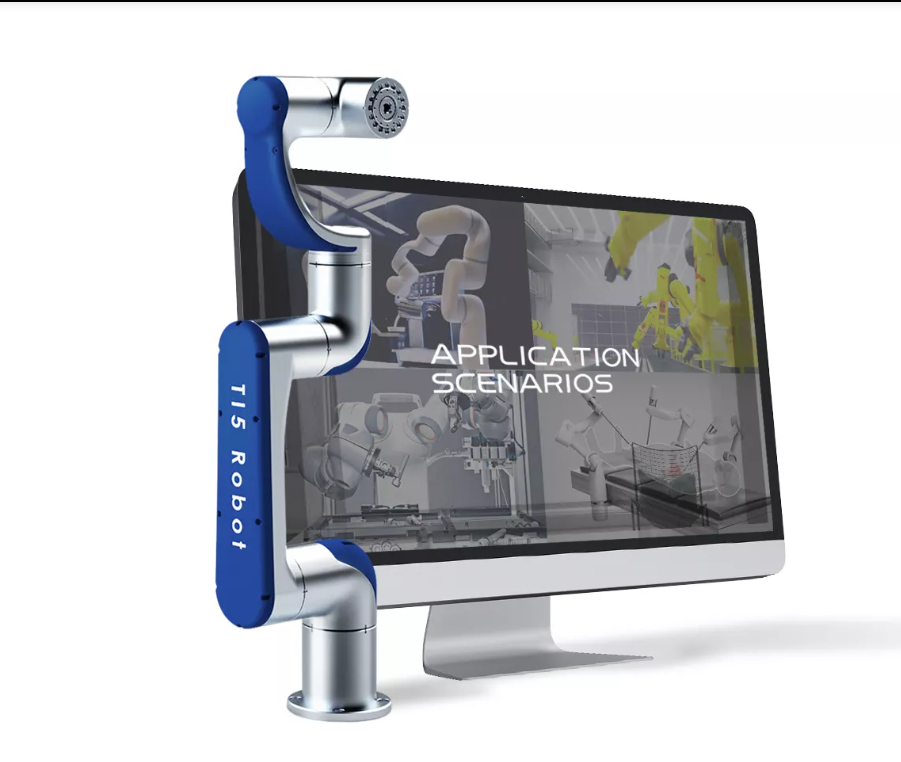

協働ロボット向けハーモニックドライブ減速機は、軽量構造を重視し、その次に減速比とコスト効率を考慮して設計されています。これらの特長により、人とロボットの相互作用システムの要件を満たし、さまざまな産業タスクに対して手頃な価格と柔軟性を維持しながら、コンパクトな統合、安全な運転、滑らかなモーションコントロールを提供します。

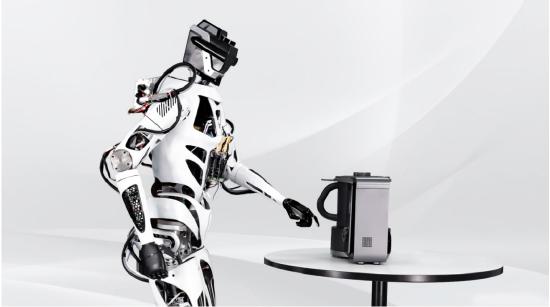

ヒューマノイドロボット向けハーモニックドライブ減速機は、複雑な多関節構造において、より自然で人間らしい動きがロボットシステムに求められる中、ますます重要になっています。そのコンパクトなサイズ、高トルク密度、ゼロバックラッシ特性により、肩、肘、手首、足首などの関節に最適であり、ヒューマノイド設計において滑らかな動作協調、高い応答性、安定した動的性能を実現します。

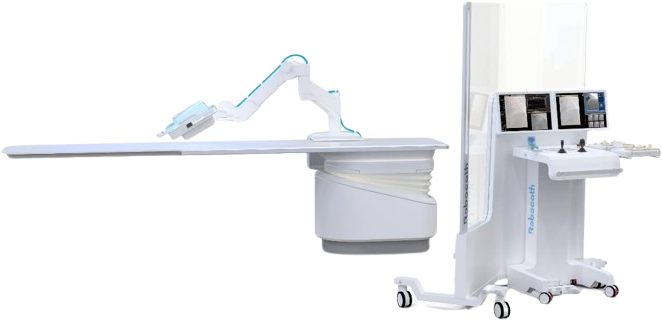

医療機器向けハーモニックドライブ減速機は、精度、滑らかな動作、低騒音が不可欠な手術ロボット、画像診断システム、精密医療機器で広く使用されています。高い位置決め精度と安定した動作を提供できるため、特に低侵襲手術用途において、繊細な医療環境で安全かつ信頼性の高い性能を確保します。

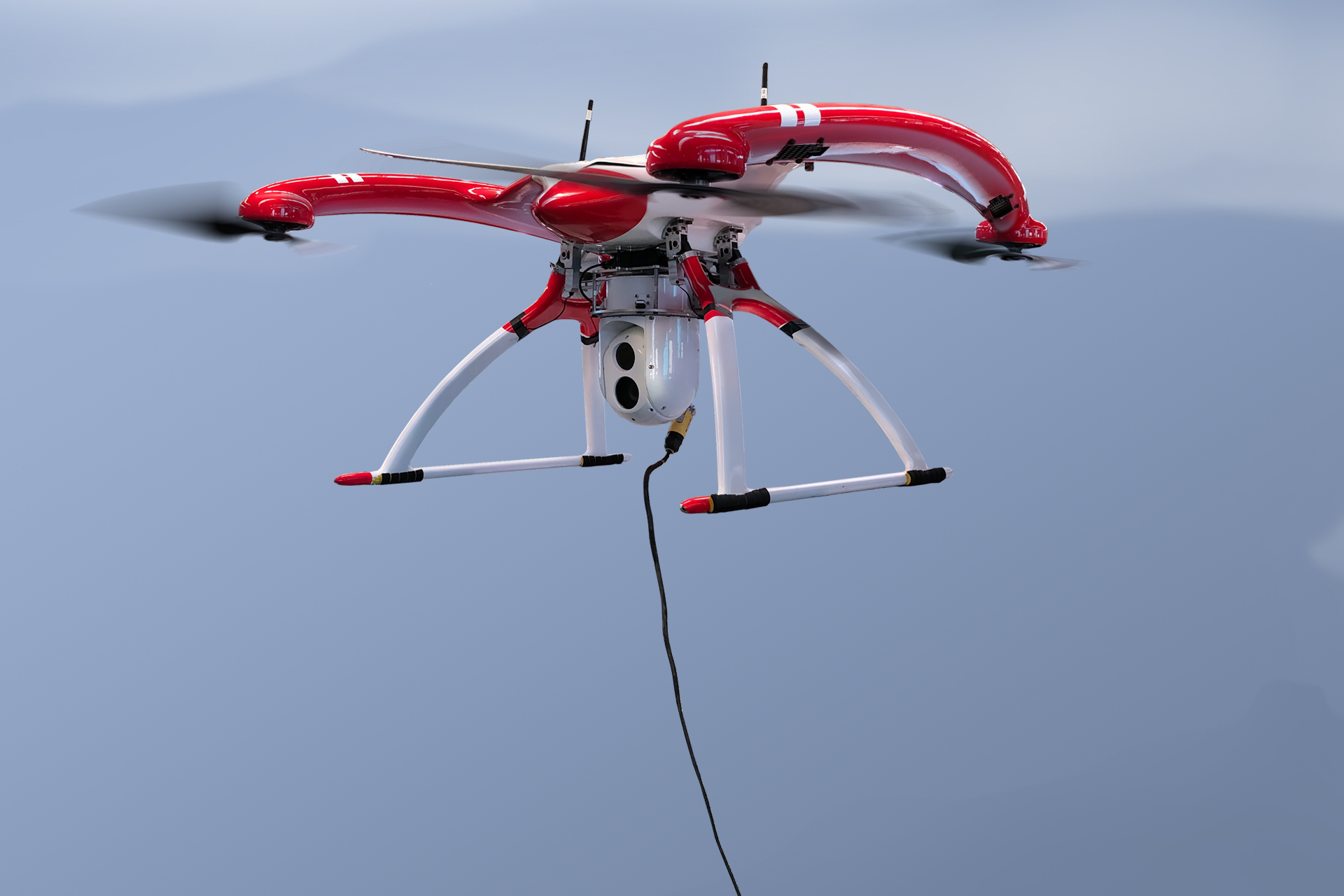

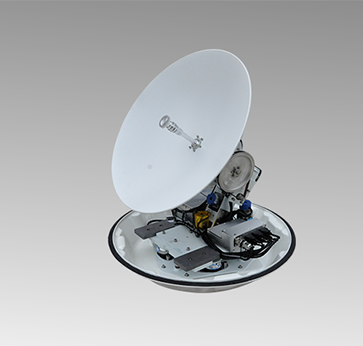

航空宇宙向けハーモニックドライブ減速機の用途では、何よりも信頼性が最優先され、その次に負荷容量と精度が重視されます。これらは衛星アンテナ機構、宇宙用ロボットアーム、飛行制御アクチュエータなどの過酷なシステムで使用され、極限条件下および長い運用ライフサイクルにわたって安定した性能を維持する必要があります。
これらすべての用途において、ハーモニックドライブ減速機は、高精度、ゼロバックラッシ、コンパクト設計、高トルク密度という独自の組み合わせを提供し、現代の先進的なモーションコントロールシステムにおける中核的なソリューションとなっています。
‹
›
HONPINEのハーモニック減速機技術はどのようにハーモニックドライブアクチュエータ開発の基盤を築いたのか？
ハーモニック減速機技術の分野において、HONPINEは2017年に初の3D共役二重円弧歯形精密減速機の開発に成功して以来、製品性能を継続的に最適化してきました。
この独自の歯形設計は、伝達精度の向上、耐用年数の延長、騒音と振動の低減に役立つとともに、将来的なトルクセンサー統合のための強固な技術基盤も提供します。
現在、HONPINEのハーモニック減速機は以下を実現できます：
伝達精度40 arc-seconds未満,
バックラッシ10 arc-seconds未満,
そして精度保持時間10,000時間超。
すべての重要部品は、製品の一貫性と長期信頼性を確保するために、熱処理および硬質仕上げ工程を経ています。
さらに、HONPINEは六軸力覚センサー企業であるHaibosen Technologyに出資しており、「減速機一体型トルクセンサー」分野における独自の研究開発能力とサプライチェーン上の優位性をさらに強化しています。
ハーモニックドライブ減速機の先進製造および品質管理能力
製造において、HONPINEは複数の国際先進レベルの加工および検査システムを導入しています。
歯車製造では、ギヤスカイビング加工を採用しており、部品精度はGrade 5基準を上回ります。さらに、三次元測定機 (CMM)、歯車測定センター、真円度測定器を含む全工程品質管理システムと組み合わせることで、HONPINEは超高精度と安定した大規模生産能力の両方を確保しています。
同時に、自主的に管理された研究開発システムとサプライチェーン統合能力に支えられ、HONPINEはチップ、銅、鋼などの基礎原材料を除くほぼすべての中核部品の社内開発および生産を実現しています。
産業用オートメーションやサービスロボットを含むさまざまな用途シナリオに対して、HONPINEは次のいずれかに重点を置いたカスタマイズソリューションを提供できます：
高負荷容量,
または軽量設計,
これにより、ロボットおよびインテリジェント機器業界の、安全で信頼性が高く、モジュール化された精密伝達部品に対する需要に応えます。
蘇州および上海の生産拠点における協調製造オペレーションにより、HONPINEのハーモニック減速機は業界をリードする製品仕様と製造基準を実現しています。
