DDモーターー

ダイレクトドライブトルクモーター

HONPINEはダイレクトドライブトルクモーターの研究開発と製造を専門としており, ダイレクトドライブモーター製品ラインの開発, 生産, 管理に特化した5,000平方メートルの施設を設立しています。この施設には, 動力計, 全自動巻線機, CNCマシニングセンター, レーザー干渉計, 自動ポッティングマシン, 塩水噴霧試験機など, 包括的な先進設備が導入されています。さらに, 同社はシンガポール, 蘇州, 深圳に販売およびアフターサービスセンターを設置しています。半導体製造装置の国産化を支援するため, 同社は2024年に精密組立クリーンルームと研究開発ラボを稼働させました。HONPINEはISO9001やCEなどの品質認証を取得しており, 独自開発製品は発明特許および実用新案特許を合わせて数十件取得しています。

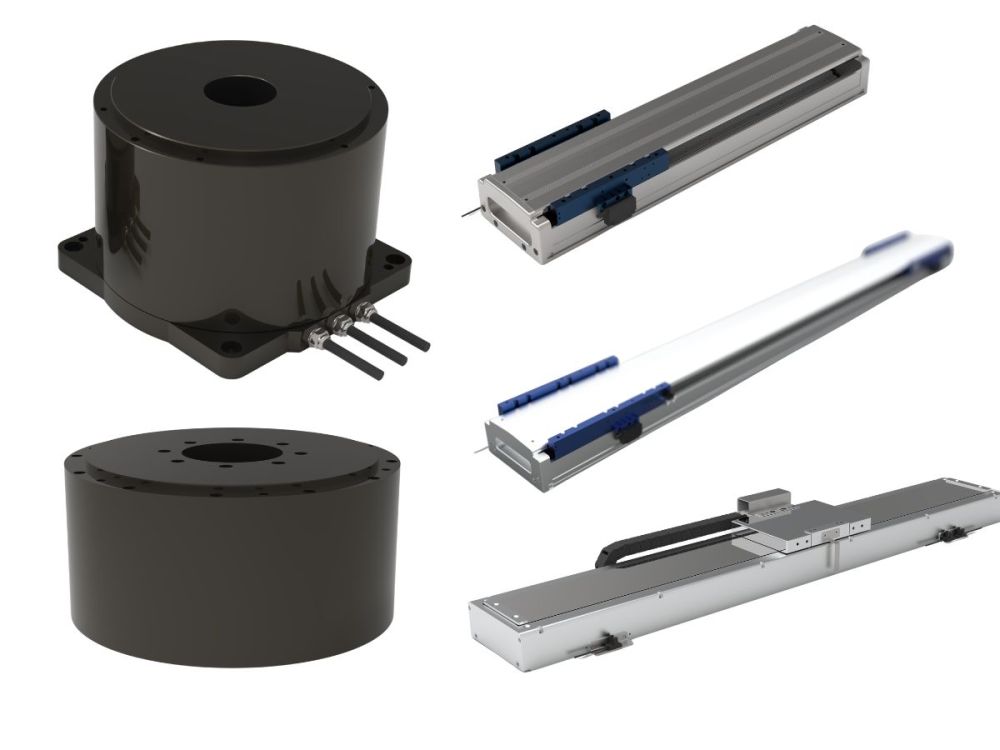

ダイレクトドライブDDトルクモーター

DDモーター (Direct Drive Motor) は, ダイレクトドライブモーター, トルクモーター, またはハブモーターとも呼ばれます。これは, 中間の機械伝達機構 (ギア, ベルトなど) を必要とせず, トルクを負荷へ直接伝達する特殊なモーターです。この設計により, 機械的損失を最小限に抑えながら, 効率と精度の両方を向上させます



顧客の負荷に直接接続することで, トルクモーターは減速機やギアボックスなどの中間連結機構を不要にし, 装置全体を非常にコンパクトに構成できます。安定して信頼性の高い動作と低騒音を特長としています。さらに, モーターには高分解能ロータリーエンコーダーが搭載されており, 全体の製品構造をさらにコンパクトにすると同時に, 優れた精度を確保します。

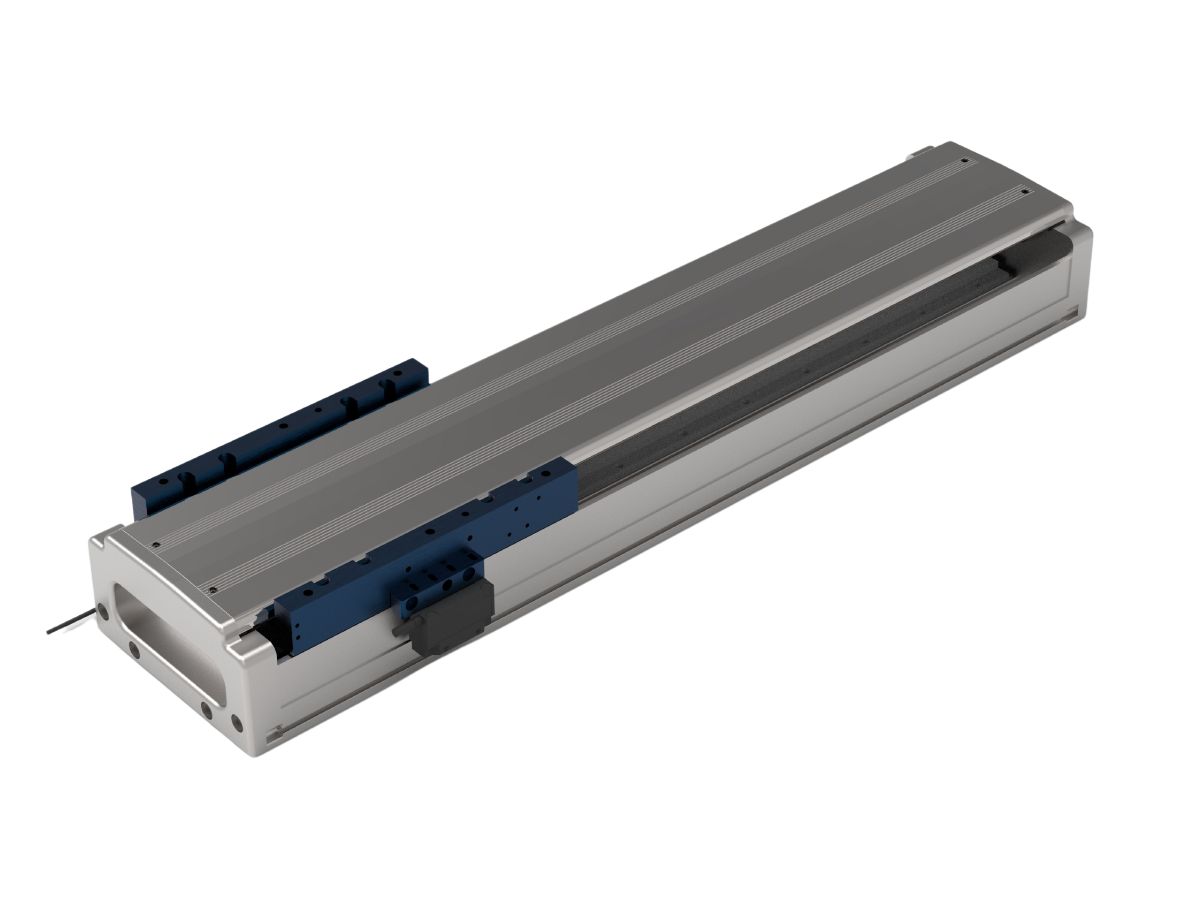

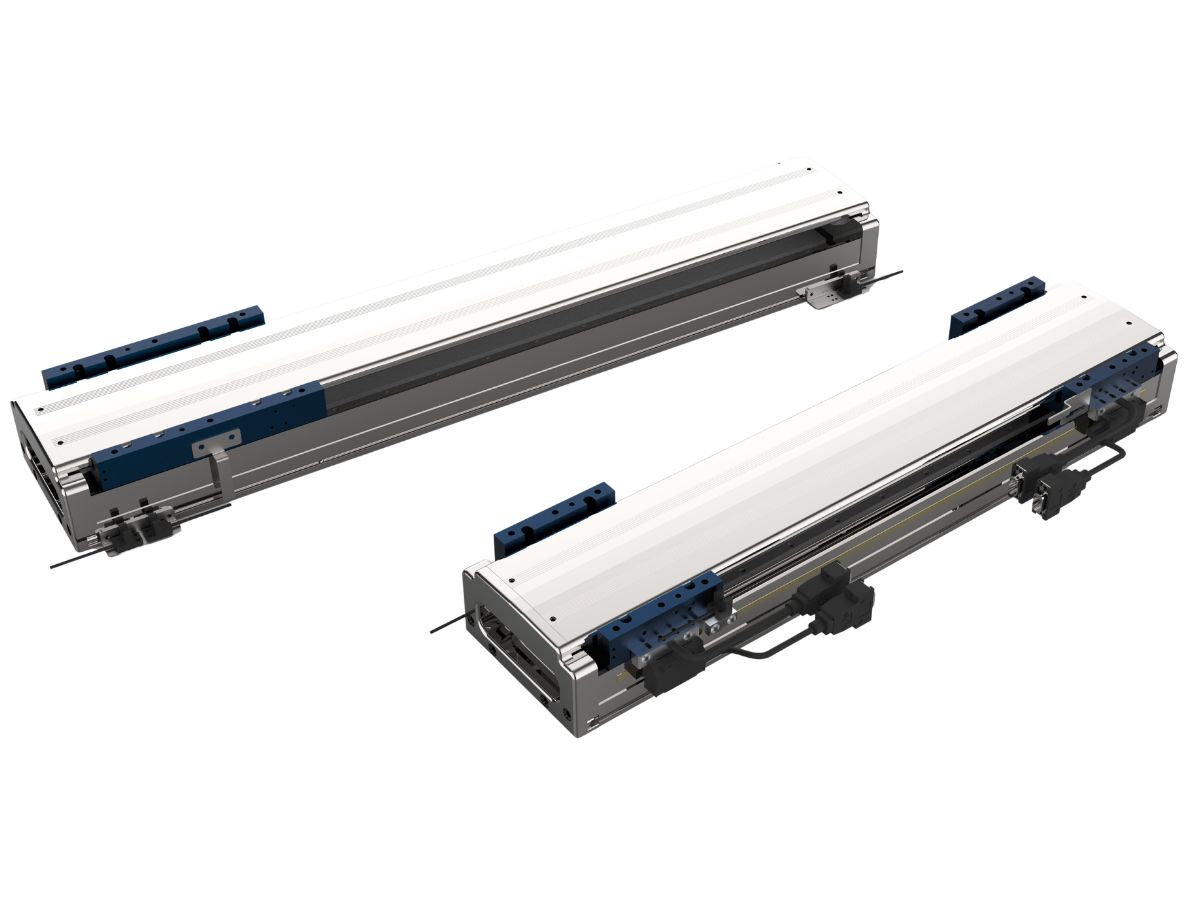

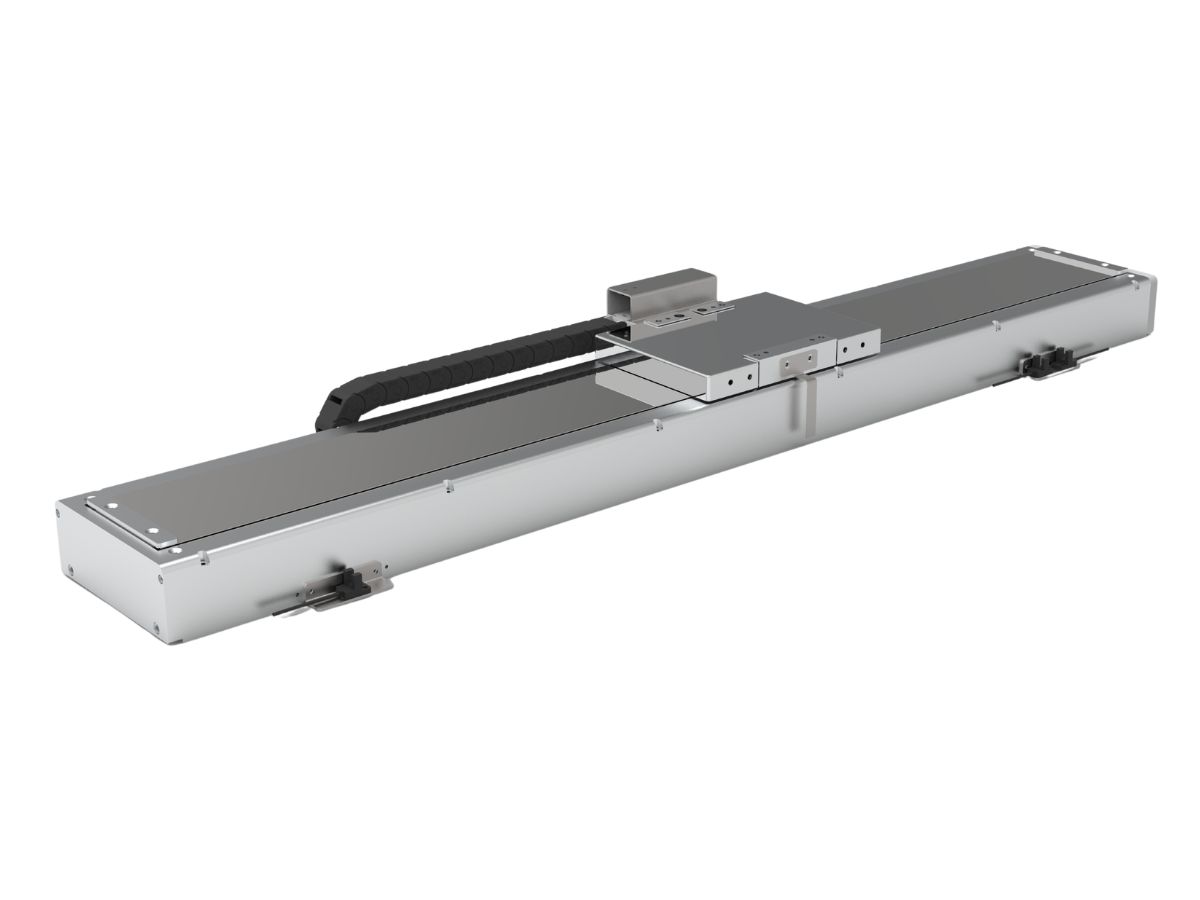

リニアダイレクトドライブモーター

ダイレクトドライブ モーターの用途

低速, 高トルク, 高速応答を特長とするダイレクトドライブモーターは, 半導体および電子機器製造装置, 精密工作機械および加工, 産業オートメーションおよびロボット, 医療機器, 新エネルギー設備で広く使用されています。より多くのソリューションと製品情報については, HONPINEまでお問い合わせください。

‹

  • 高精度5軸CNCプラットフォーム用DDモーター

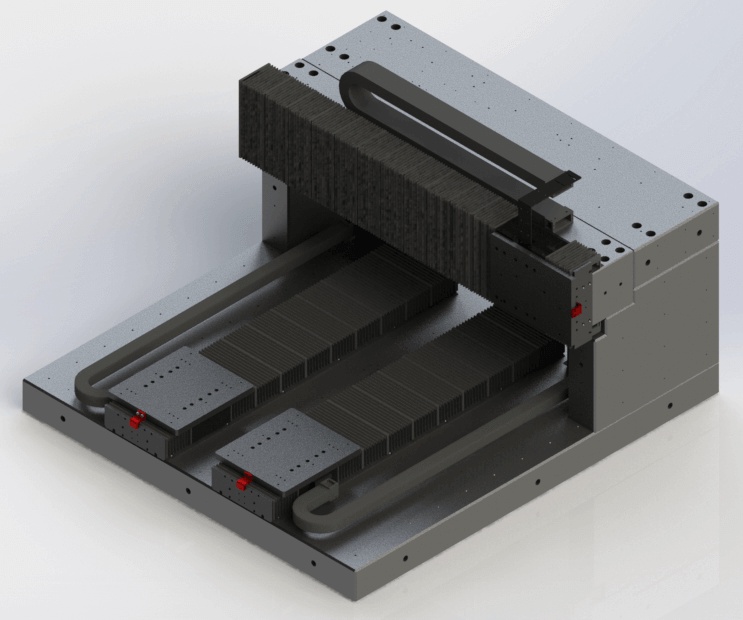

  • ガントリーデュアルY軸システム用ダイレクトドライブモーター

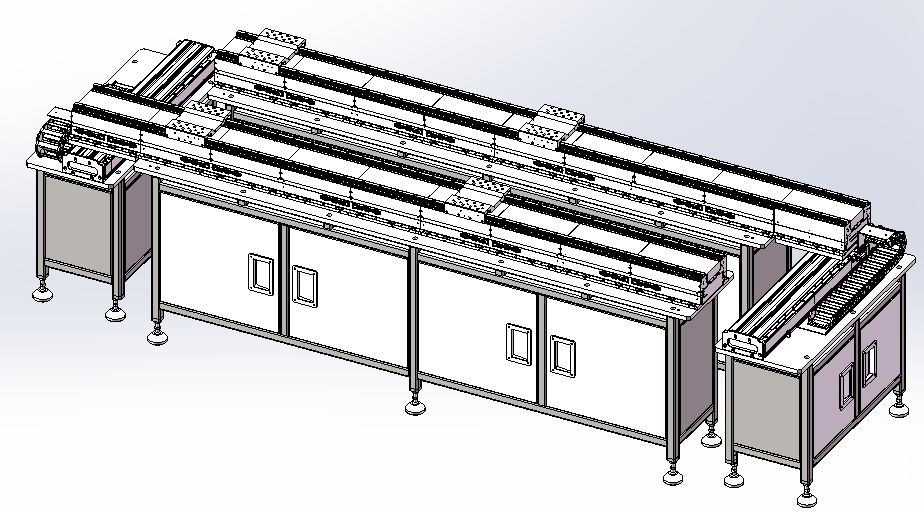

  • 高速ロータリーインデックステーブル用ダイレクトドライブモーター

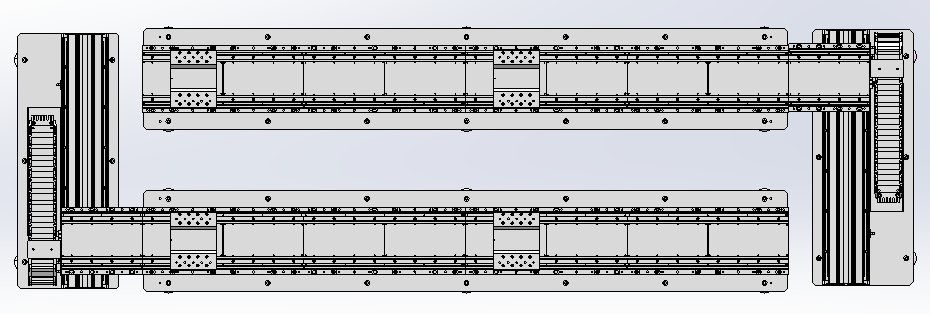

  • 産業自動化用ダイレクトドライブロータリーステージ

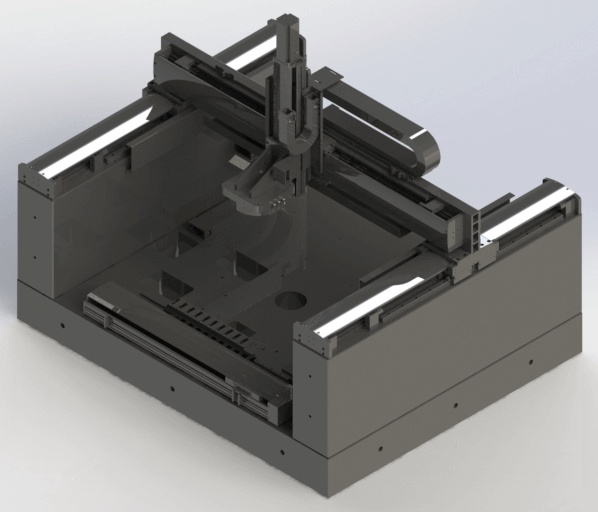

  • 産業用CNC機械向けデュアルドライブDDモーター構成

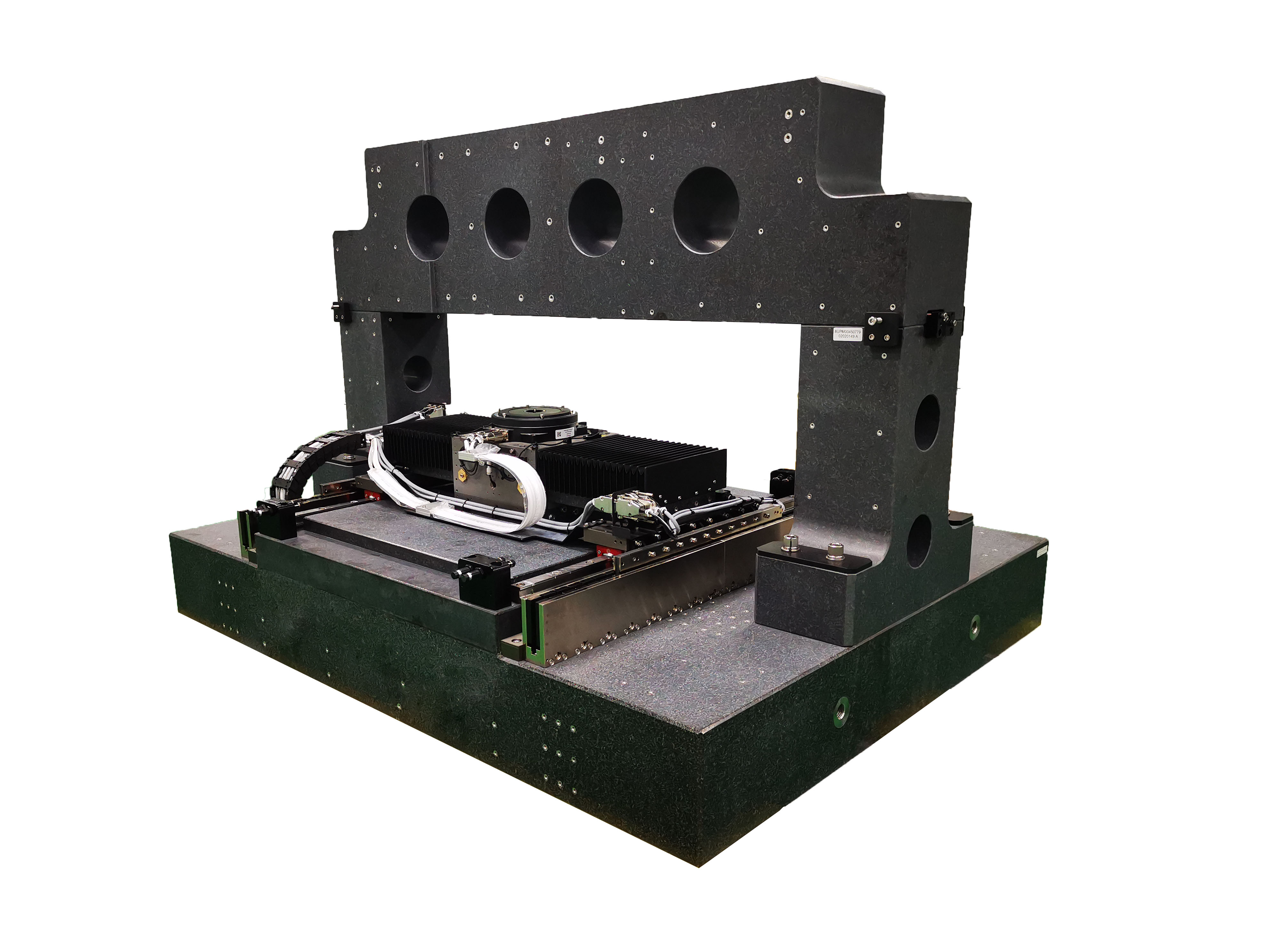

  • 多軸CNC機械用高剛性ダイレクトドライブモーター

›

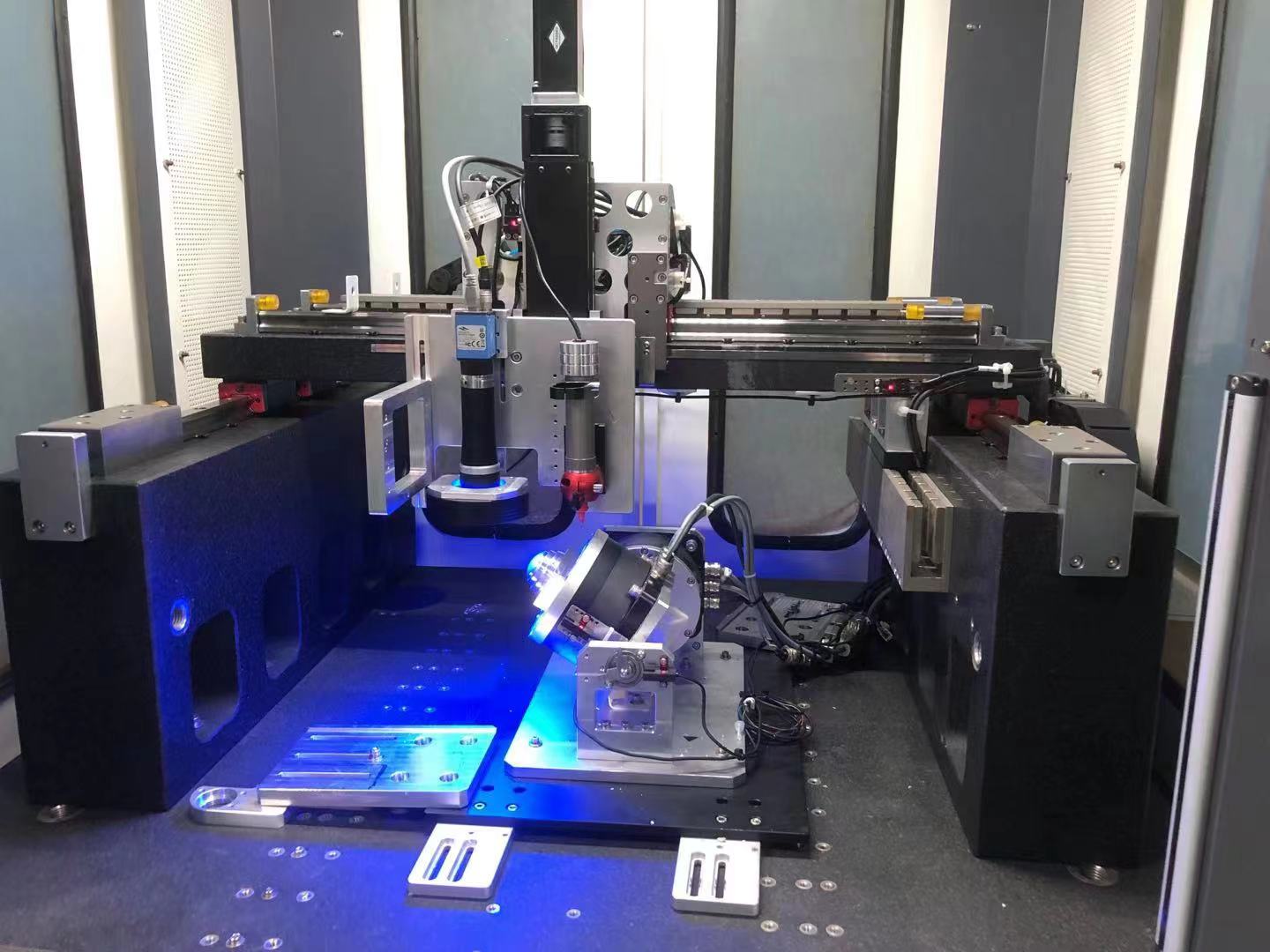

高精度5軸CNCプラットフォーム用DDモーター

ダイレクトドライブDDモーターの利点

優れた動的性能

最大5Gの加速度と1200 cycles/minを実現し, 高速自動化プロセスにおける最大スループットを確保します。



摩耗のない信頼性

Zero transmission chain"設計により機械的摩擦を排除し, 365日メンテナンス不要の運転を保証します。

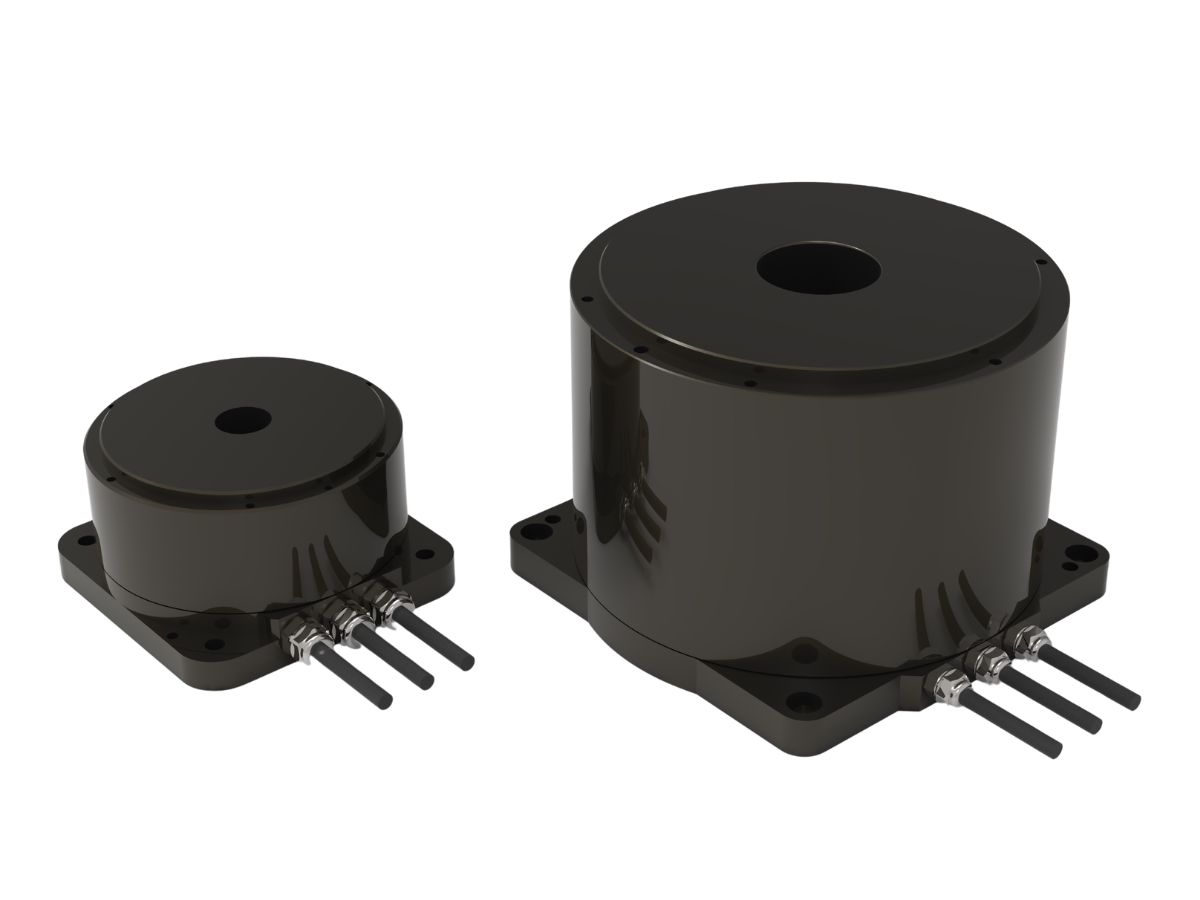

ダイレクトドライブロータリーモーター

ミクロンレベルの精度

真のゼロバックラッシ, フルクローズドループ制御, ± 1 arc-secondの繰り返し精度を備え, 超高精度位置決めを実現します。

コンパクト & 統合の簡素化

ダイレクトドライブアーキテクチャにより複雑な機械部品が不要となり, システムの設置面積を大幅に削減し, 組立を簡素化します。

ダイレクトドライブモーター-FAQ

A：

リニアモジュールは主に3つの方法で設置できます: horizontal, inverted, and side-mounted. また、荷重バランス装置を取り付けた場合、リニアモジュールは垂直に設置することもできます.

A：

DDモーターは、水平, 倒立, および側面取り付けの3つの主要な方法でも設置できます。
側面取り付けの場合は、負荷分布が均一であるかどうかを考慮することが重要です。 負荷が異なる位置に移動すると、重心によって生じるトルクがDDモーターのトルクに影響を与える可能性があります。 必要に応じて、ブレーキを取り付けることができます。

A：

リニアモーターとDDモーターの保護等級は通常IP40またはIP20です。より高い保護レベルにはカスタマイズが必要です。さらに、設置環境は清潔で、鉄粉がなく、磁化しやすい粒子から離れている必要があります。

A：

リニアモジュールおよびDDモーターは、一般的に高精度用途で使用されます。最大トルクは短時間の負荷加速または減速に使用でき、通常は1秒未満です。連続トルクは長時間の負荷運転に使用されます。

A：

によると
F=ma and F=μmg, 同じ加速度と摩擦係数の場合, 負荷の質量 m はリニアモジュールの推力要件に影響を与えます.
によると T=Iα, 同じ角加速度の場合, 負荷の回転慣性はDDモーターのトルク要件に影響を与えます. したがって, 負荷が回転軸の近くに分布するほど, 回転慣性は小さくなり, 必要なトルクは低くなります.

A：

同程度のサイズのDDモーターの場合:
インナーローターDDモーターは回転慣性が小さく、一般的に小さな負荷慣性、高速、高加速度の用途に使用されます。
アウターローターDDモーターは回転慣性が大きく、一般的に大きな負荷慣性、中速、中加速度の用途に使用されます。
ほとんどの場合、トルクと速度が十分である限り、インナーローターDDモーターとアウターローターDDモーターは相互に置き換えることができます。

A：

はい, リニアモーターとDDモーターはクリーンルームで使用できます。多くの半導体用途ではすでにリニアモーターが使用されています。例えば, ウェーハ製造工場では, 高精度の露光装置がClass 10クリーンルームに設置されており, リニアモーターは多軸位置決めステージに適用され, ナノメートル分解能でサブミクロン精度を実現します。
