ダイレクトドライブモーターはタレットの割出し速度と精度をどのように向上させるのか？

高速半導体選別・包装装置において、タレットインデックス機構は、短いサイクルタイムと再現性の高い位置決め精度という2つの目標を同時に達成する必要がある。

多くのエンジニアは、タレットのインデックス動作を高速化する鍵は、より高出力のモーターを使用することだと考えがちです。しかし実際には、モーターの出力だけでなく、トランスミッションシステム全体の性能の方が重要な場合が多いのです。

従来の砲塔駆動方式では、サーボモーターとギアボックス、カップリング、ベルト、その他の機械式伝動部品を組み合わせる場合がある。これらの部品は、バックラッシュ、弾性変形、摩擦、伝達誤差、および慣性モーメントの増加を引き起こす可能性がある。

ダイレクトドライブモーターは、従来とは異なるアプローチを採用しています。モーターをタレットに直接接続することで、従来の減速ギアボックスが不要になり、モーターと回転負荷間の機械的な伝達部品の数を減らすことができます。

高解像度エンコーダと高性能サーボドライブを組み合わせたタレットインデックス用ダイレクトドライブモーターは、高速な加減速、正確な位置決め、短い整定時間を実現します。

このため、ダイレクトドライブ技術は、半導体選別機、ダイボンダー、検査装置、試験システム、その他の高速自動化アプリケーションにとって特に魅力的な技術となっている。

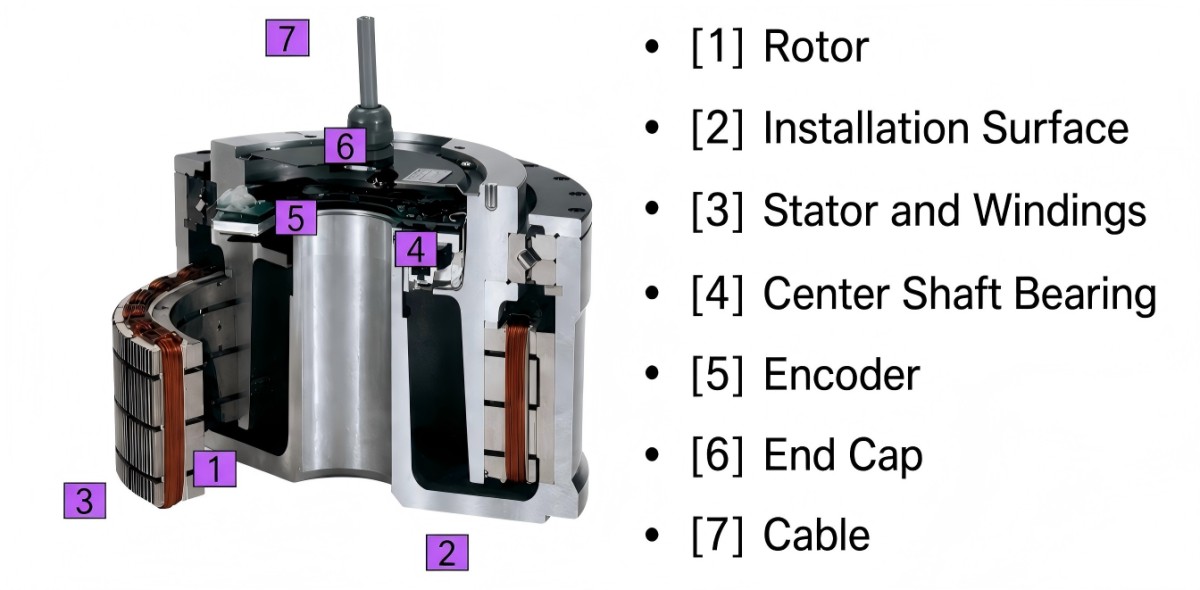

タレットインデックス用ダイレクトドライブモーターとは何ですか？

ダイレクトドライブモーターとは、従来の減速ギアボックスを使用せずに回転負荷を直接駆動するように設計されたモーターのことです。

タレットインデックス方式では、モーターローターはメインタレットに直接接続されます。

サーボドライブ → ダイレクトドライブモーター → タレット

これは従来のトランスミッションとは異なります。

サーボモーター → ギアボックス → カップリング → 砲塔

または：

サーボモーター → ベルト → プーリー → タレット

ダイレクトドライブシステムは、中間的な伝達部品を排除することで、モーターと回転負荷間の機械的な経路を短縮します。

一般的な高速タレットインデックスシステムは、ダイレクトドライブモーター、高解像度エンコーダ、サーボドライブ、モーションコントローラー、タレット、Z軸機構、およびビジョンシステムまたは検査システムなどで構成される。

エンコーダは回転位置を継続的に測定し、サーボシステムが閉ループフィードバックを通じて砲塔の位置、速度、加速度を制御できるようにする。

回転用途の場合、ダイレクトドライブモーターは、ダイレクトドライブロータリーモーターまたはDDトルクモーターとも呼ばれることがあります。

高速タレットインデックスにダイレクトドライブモーターを使用する理由とは？

ダイレクトドライブモーターの主な利点は、単にモーター出力が高いことだけではありません。

より重要な利点は、モーターと負荷間の機械的な伝達部品が削減されることです。

従来のトランスミッションでは、以下のような問題が発生する可能性があります。

• ギアのバックラッシュ

• カップリングコンプライアンス

• ベルトの伸縮性

• 摩擦

• 伝送エラー

• 追加の回転慣性

これらの影響は、砲塔が繰り返し加速、減速、方向転換を行う場合に特に重要となる。

ダイレクトドライブモーターは、従来のギアボックスやベルト伝動装置を不要にし、サーボシステムが回転負荷をより直接的に制御することを可能にする。

これは以下の改善に役立ちます：

インデックス速度 + 位置決め再現性 + 整定性能

同時に。

しかし、ダイレクトドライブだからといって、機械全体に機械的な誤差が全くないという意味ではありません。ベアリングの振れ、エンコーダの取り付け、構造的な変形、熱膨張、サーボの調整などは、最終的な位置決め性能に影響を与える可能性があります。

砲塔のインデックス速度を決定する要因は何ですか？

砲塔の処理能力は、モーターの出力だけで決まるものではない。

実際のインデックスサイクルは、以下の要素を含む完全なモーションシステムに依存します。

• 砲塔の慣性

• モーターのトルク

• 加速と減速

• エンコーダーフィードバック

• サーボ帯域幅

• 動作プロファイル

• 機械的剛性

• 落ち着く時間

• Z軸移動

• テスト時間

• 砲塔ステーションの数

そのため、高トルクのダイレクトドライブモーターを選択しても、砲塔の速度が自動的に速くなるわけではないのです。

機械全体のサイクルは次のように理解できます。

タレットインデックス機構 + Z軸動作 + 処理時間 + 同期

例えば、高速半導体選別システムでは、数十ミリ秒という短いインデックスサイクルが用いられる場合がある。実際に達成可能なサイクル時間は、タレットの慣性、インデックス角度、モータトルク、サーボチューニング、および必要な整定時間によって決まる。

したがって、モーターの選定は、モーターの最大速度や最大トルクだけではなく、常に動作プロファイル全体から始めるべきである。

ダイレクトドライブモーターにおいて、低慣性が重要な理由とは？

タレットのインデックス動作は、加速と減速を繰り返すプロセスである。

モーターは回転する負荷を加速させ、目標位置に到達させた後、次の動作を開始するために十分な速さで減速する必要がある。

必要な加速トルクは次のように表すことができます。

T = J × α

ここで、Tは加速トルク、Jは回転慣性、αは角加速度である。

したがって、不要な回転慣性を低減することで、動的応答性を向上させることができる。

適切に選定されたダイレクトドライブモーターは、機械式減速ギアボックスに頼ることなく、砲塔の加速と減速を可能にする。

しかし、モーターローターの慣性モーメントは、全体の計算の一部にすぎません。

完全な回転慣性には以下が含まれるべきである。

モーター＋タレット＋工具＋ワークピース＋その他の回転部品

ダイレクトドライブモーターは、連続的な高サイクル運転中に許容可能な熱性能を維持しながら、必要な加速に必要な十分な最大トルクを提供する必要があります。

ダイレクトドライブモーターは、砲塔の位置決め精度をどのように向上させるのか？

従来のモーターとギアボックスのシステムでは、モーターと砲塔の間でバックラッシュ、コンプライアンス、伝達誤差が生じる可能性がある。

ダイレクトドライブ方式は、機械的な経路を簡素化します。

モーター → 砲塔

したがって、サーボコントローラは、モータとタレットの間に従来型の減速段を設けることなく、回転負荷を制御することができる。

これは、角度インデックスを繰り返し適用する場合に特に有効です。

しかし、ダイレクトドライブモーターだからといって、必ずしも完璧な位置決め精度が保証されるわけではありません。

最終的なシステム性能は以下に依存します。

• エンコーダの精度

• エンコーダー解像度

• ベアリングの振れ

• 砲塔の剛性

• 熱膨張

• モーターのコギング

• 機械振動

• サーボチューニング

• 負荷変動

• キャリブレーションとマッピング

したがって、より正確な技術的記述は次のとおりである。

ダイレクトドライブモーターは、従来のギア伝達に伴うバックラッシュを排除し、機械的な伝達誤差を低減しますが、最終的な位置決め精度はモーションシステム全体に依存します。

再現性、精度、分解能はそれぞれ異なる

タレットのインデックス用ダイレクトドライブモーターを選定する際、これら3つの仕様はしばしば混同されます。

解決

分解能とは、エンコーダまたはモーションシステムが識別できる最小の角度増分を表す。

高解像度エンコーダは回転位置のより精密な測定を可能にするが、エンコーダの解像度だけではシステムの精度は決まらない。

再現性

再現性とは、砲塔が繰り返し動作した際に、どれだけ一貫して同じ指令位置に戻るかを示す指標である。

これは、半導体の選別・検査装置にとって特に重要です。なぜなら、タレットが同じインデックス動作を数千回、あるいは数百万回繰り返す可能性があるからです。

正確さ

精度とは、指示された位置と実際の物理的な位置との差を表す。

したがって、システムはエンコーダの分解能が非常に高くても、機械的な公差、熱の影響、ベアリングの振れ、または設置ミスなどにより、絶対精度が低くなる可能性がある。

精密タレットシステムの場合、分解能、再現性、精度は常に個別に評価する必要があります。

ダイレクトドライブモーターは、タレットをどれくらいの速さでインデックスできるのか？

ダイレクトドライブモーターには、普遍的な最大インデックス速度というものは存在しません。

達成可能なパフォーマンスは、以下の要素に依存します。

• モーターのトルク

• 砲塔の慣性

• インデックス角度

• 必要なサイクルタイム

• 加速度プロファイル

• 落ち着く時間

• エンコーダーのパフォーマンス

• サーボドライブ

• 機械的剛性

例えば、約20ミリ秒以内に完了する18°のタレットインデックス動作は、100ミリ秒以内に完了する30°の動作とは全く異なるモーターと機械設計を必要とする。

正しいアプローチは、必要な加速度とトルクを以下の式から計算することです。

インデックス角度 + サイクル時間 + 回転慣性 + 動作プロファイル

定格回転数のみに基づいてダイレクトドライブモーターを選択するのではなく。

高速半導体製造装置においては、整定時間を短縮することは、最大回転速度を上げるのと同じくらい重要になり得る。

タレットインデックス用ダイレクトドライブモーターとギアボックスドライブの比較

ダイレクトドライブモーターと従来のギア駆動方式との違いは、高頻度のインデックス動作用途において特に重要となる。

したがって、ダイレクトドライブモーターは、すべての砲塔にとって必ずしも最適なソリューションとは限らない。

ギアボックスは、用途において大幅なトルク増幅が必要な場合、負荷慣性が大きい場合、または厳しいコスト制約がある場合に、依然として有用である。

ダイレクトドライブは、機械が以下の点を優先する場合に特に魅力的になります。

高速インデックス動作 + 低伝達誤差 + 高い再現性 + 柔軟なモーション制御

ダイレクトドライブモーター vs. カムインデックス

カム式インデックス機構は、反復的な回転運動のための成熟したソリューションであり、産業オートメーションにおいて広く使用されている。

それらの最大の利点は、機械的な構造がシンプルであることと、あらかじめ定義された動作プロファイルであることです。

ダイレクトドライブモーターは、プログラム可能なモーションコントロール方式を採用しています。

コントローラーは以下の調整が可能です。

• 加速度

• 減速

• 速度

• 住む

• ジャーク

• インデックス角

• 動作プロファイル

この柔軟性は、1台の機械で異なる製品、ステーション構成、または運転条件に対応する必要がある場合に非常に役立ちます。

したがって、ダイレクトドライブモーターとカムインデックス方式の選択は、以下の点に基づいて行うべきである。

スループット + 柔軟性 + 位置決め要件 + メンテナンス + 機械の総コスト

ある技術が常に優れていると決めつけるのではなく、そう考えるべきだ。

タレットインデックスにおいてS字カーブ動作プロファイルが重要な理由とは？

高速インデックス操作は、単に目標位置にできるだけ早く到達することだけを意味するものではありません。

砲塔は過度の振動を起こすことなく停止しなければならない。

加速度の急激な変化は、大きなジャークを発生させ、機械的な共振を励起し、整定時間を長くする可能性がある。

S字型の動作プロファイルは加速度を徐々に変化させ、機械的な衝撃や振動を軽減するのに役立ちます。

これは、砲塔が以下のものを搭載している場合に特に重要です。

• 半導体パッケージ

• ピックアンドプレースノズル

• 検査用治具

• テストソケット

• ビジョンコンポーネント

目的は以下のとおりです。

素早く動く → スムーズに止まる → 素早く落ち着く

したがって、高性能タレットシステムは、低慣性ダイレクトドライブモーターと高解像度エンコーダー、最適化されたサーボチューニング、および振動抑制を組み合わせることができる。

ダイレクトドライブ式タレットシステムにおいて、エンコーダの性能が重要な理由とは？

エンコーダは、ダイレクトドライブ式インデックスシステムにおいて最も重要な構成要素の一つである。

モーターと負荷の間に従来の減速ギアボックスがないため、エンコーダーフィードバックを使用して回転位置をより直接的に制御できます。

用途に応じて、砲塔は以下を使用する場合があります。

• 光学エンコーダ

• 磁気エンコーダ

• 絶対エンコーダ

• インクリメンタルエンコーダ

• 高解像度回転スケール

エンコーダの選定にあたっては、ビット解像度だけでなく、より多くの要素を考慮する必要がある。

重要な仕様は以下のとおりです。

• 正確さ

• 再現性

• 更新レート

• 信号完全性

• 熱安定性

• 設置精度

半導体製造装置においては、高いサイクルレートとミクロンレベルの位置決め精度が求められるため、エンコーダと機械的な統合が特に重要となる。

ダイレクトドライブタレットインデックス方式は、半導体製造装置のスループットにどのような影響を与えるのか？

半導体選別機は、いくつかの連続した操作を実行する場合があります。

給紙 → インデックス付け → 位置合わせ → テスト → 検査 → 選別 → テープ貼り

砲塔は単に可能な限り速く回転するだけではいけない。

その動作は、他の機械軸および加工ステーションと同期させる必要がある。

高速タレットシステムは短いインデックスサイクルを実現できる可能性があるが、全体のUPHは機械全体のサイクルによって決まる。

例えば：

UPH = 動作サイクル + 処理時間 + 同期時間 + 機械稼働率

したがって、ダイレクトドライブモーターは、単独の部品としてではなく、生産システム全体の一部として評価されるべきである。

モーターを使用することで伝達関連の制約を軽減できますが、全体の処理能力は依然としてテスト時間、Z軸の動作、処理時間、およびステーションの同期に依存します。

タレットのインデックス精度は、ピックアンドプレースの精度とは異なります。

これは半導体製造装置を設計する際に重要な考慮事項である。

タレットは優れた角度再現性を実現できる可能性がある一方、ピックアンドプレースノズルには依然として位置決め誤差が存在する。

砲塔の位置決めは、以下の要因によって影響を受ける可能性があります。

• ロータリーエンコーダーフィードバック

• 砲塔のランアウト

• ベアリング精度

• 構造変形

• サーボチューニング

ノズルの位置は、以下の要因にも左右される可能性があります。

• Z軸の繰り返し精度

• ノズルの取り付け

• 真空安定性

• ワークピースの位置

• 視覚キャリブレーション

• 機械的公差

したがって、回転タレットとピックアンドプレース機構は、それぞれ独立した動作システムとして評価および校正する必要がある。

高性能なダイレクトドライブモーターはタレットのインデックス性能を向上させることができますが、機械全体の最終的なミクロンレベルの位置決め精度を単独で保証することはできません。

タレットインデックス用のダイレクトドライブモーターの選び方

ダイレクトドライブモーターを選定する際には、定格トルクだけでなく、他にも考慮すべき点があります。

1. インデックス作成に必要な時間

必要なインデックス角度とサイクル時間を決定する。

例えば：

22ミリ秒で18度

これは、以下の動作要件とは全く異なるものです。

100ミリ秒で30度。

したがって、必要な加速度と最大トルクは大きく異なる可能性がある。

2. 全回転慣性モーメント

回転荷重全体を計算してください。

Jtotal = Jmotor + Jturret + Jtooling + Jworkpiece

ダイレクトドライブモーターは、システム全体に対して十分な加速トルクを供給しなければならない。

3. ピークトルクと連続トルク

最大トルクが動的加速性能を決定する。

連続トルクは、モーターが過度の熱負荷をかけずに必要な動作サイクルを維持できるかどうかを判断する基準となる。

4. エンコーダの精度と分解能

エンコーダは、必要な繰り返し精度、絶対精度、および制御帯域幅に応じて選択してください。

5. 中空穴のサイズ

大きな中空シャフトは、以下の点を簡素化できます。

• 電気配線

• 空気圧チューブ

• 真空ライン

• 光路

• レーザー加工

これは、小型半導体製造装置において特に有用である。

6. サーボドライブとの互換性

ダイレクトドライブモーターとサーボドライブは、一つのモーションシステムとして評価されるべきである。

重要な要素は以下のとおりです。

• 電流ループ帯域幅

• スピードループ帯域幅

• 位置ループ更新レート

• エンコーダーインターフェース

• 振動抑制

• ノッチフィルター

• フィードフォワード制御

• モーションプロファイル生成

サーボドライブは数kHzの速度ループ帯域幅を謳っているかもしれないが、これはサーボドライブの仕様であり、すべてのダイレクトドライブモーターに固有の仕様ではない。

高速ダイレクトドライブタレットにおける振動を低減するにはどうすればよいでしょうか？

高速インデックス動作は、機械構造や動作プロファイルが共振を励起すると、振動を発生させる可能性がある。

一般的な工学的手法には以下のようなものがある。

低慣性モーター設計

適切に選定された低慣性ダイレクトドライブモーターは、急加速および急減速に必要なトルクを低減することができる。

剛性の高い機械構造

剛性の高い砲塔と取り付け構造は、不要な変形や振動を低減することができる。

S字カーブの動き

S字カーブによる加速は、急激な変化や機械的な衝撃を軽減します。

サーボゲイン最適化

サーボゲインは、応答速度と安定性のバランスを取る必要がある。

ノッチフィルタリング

ノッチフィルターは、既知の機械的共振周波数を抑制することができる。

フィードフォワード補償

フィードフォワード制御は、高速動作時の追跡誤差を低減できる。

高解像度エンコーダーフィードバック

正確な位置フィードバックにより、サーボコントローラは位置ずれを継続的に補正することができる。

したがって、最終的な振動性能は以下に依存します。

ダイレクトドライブモーター + エンコーダー + 機械構造 + サーボドライブ + モーションアルゴリズム

半導体製造装置におけるダイレクトドライブモータの応用

ダイレクトドライブモーターは、半導体製造や精密自動化など、幅広い用途で使用できます。

半導体検査・選別機

メインタレットは、半導体パッケージを供給、テスト、検査、選別ステーション間で回転させる。

ダイレクトドライブモーターは、再現性の高い角度位置決めを維持しながら、高速なインデックス動作をサポートできます。

ダイボンダー

ダイレクトドライブモーターとトルクモーターは、半導体チップの搬送や位置決めに使用される回転機構を駆動することができる。

検査用回転テーブル

高解像度回転位置決めは、光学検査、寸法測定、および複数ステーションでの試験に使用できます。

MEMSおよびセンサーのテスト

高精度回転インデックス機構により、自動テスト中に小型デバイスを繰り返し位置決めすることが可能です。

電子機器組立

ダイレクトドライブモーターは、高頻度で動作する電子部品の搬送において、プログラム可能なインデックス機能を提供できます。

ダイレクトドライブタレットの設計における5つのよくある間違い

間違いその1 ― 最大トルクのみでモーターを選定すること

高い最大トルク定格は、砲塔の高速化を保証するものではない。

まず、システム全体の慣性と必要な加速度を考慮する必要があります。

間違いその2 ― エンコーダーの解像度を位置決め精度として扱うこと

高解像度エンコーダは測定能力を向上させるが、機械的な誤差を自動的に排除するわけではない。

分解能、再現性、精度はそれぞれ個別に評価する必要がある。

間違い３ ― 定着時間を無視する

砲塔が指示された位置に到達したからといって、必ずしも砲塔が次の工程に進む準備が整ったとは限らない。

高スループット機器の場合：

• 移動時間＋定着時間

• 移動時間だけよりも、はるかに意味がある。

間違い4 ― 熱効果を無視する

連続的な高周波インデックス動作は、モーターと周囲の機械構造の両方に熱を発生させる。

熱膨張は、長時間の生産サイクルにおける位置決め精度に影響を与える可能性がある。

間違い5 ― 機械本体を最適化せずに砲塔だけを最適化する

砲塔は装備の一部に過ぎない。

全体的なUPHは、以下の同期に依存します。

タレット + Z軸 + テスト + ビジョン + 供給 + 選別 + テープ貼り

1つの軸だけを最適化しても、必ずしも機械全体の処理能力が向上するとは限らない。

タレットインデックス用ダイレクトドライブモーターに関するよくある質問

タレットのインデックス動作において、ダイレクトドライブモーターはギアボックスよりも優れているのでしょうか？

必ずしも全ての用途に当てはまるわけではない。

ダイレクトドライブモーターは、高速インデックス動作、低伝達誤差、高再現性、および機械的メンテナンスの軽減がシステムに求められる場合に特に魅力的な選択肢となります。

機械的なトルク増幅、コスト、または特定の負荷プロファイルがより重要な場合は、ギアボックスの方が依然として好ましい場合がある。

ダイレクトドライブモーターはバックラッシュがゼロですか？

ダイレクトドライブモーターは、従来のギアボックスやベルト伝動装置を必要としないため、これらの伝動部品に伴うバックラッシュを回避できます。

しかしながら、システム全体には、ベアリング、構造変形、エンコーダの設置などの要因によって機械的なエラーが発生する可能性がある。

したがって、「ギアボックスにバックラッシュがない」という表現は、機械全体に機械的な誤差が全くないと主張するよりも正確である。

±1秒角とはどういう意味ですか？

1秒角は以下に相当する：

1/3600度 ≈ 4.848μrad

直径200mmの砲塔の場合、半径は100mmです。その半径では、1秒角はおよそ次の値に相当します。

0.485μm

円周方向の変位。

これは、なぜ秒角レベルの回転位置決めが高精度な要求事項となるのかを示している。

ダイレクトドライブモーターにはギアボックスが必要ですか？

ダイレクトドライブモーターは負荷を直接駆動するように設計されているため、従来の減速ギアボックスは不要です。

ただし、モーターは必要なトルク、速度、負荷慣性に対して適切なサイズでなければなりません。

タレットのインデックス動作中の振動を低減するにはどうすればよいでしょうか？

一般的な手法としては、低慣性モータの選定、剛性の高い機械設計、S字曲線モーションプロファイル、最適化されたサーボゲイン、ノッチフィルタ、フィードフォワード補償、および振動抑制アルゴリズムなどが挙げられる。

タレットのインデックス調整はUPHにどのような影響を与えますか？

タレットのインデックス動作は高速選別機において重要な動作サイクルであるが、UPH（1時間あたりの処理数）は機械全体のサイクルによって決定される。

目標スループットを達成するためには、インデックス時間、Z軸移動、テスト、検査、供給、選別、その他の工程時間を同期させる必要がある。

ダイレクトドライブモータータレットインデックスの未来

半導体パッケージが小型化し、自動化装置がより高いUPH（単位時間当たりの生産量）を目指すにつれて、タレットモーションシステムには、速度、再現性、熱安定性、および柔軟なモーション制御を兼ね備える必要が出てくるだろう。

次世代の砲塔システムは、おそらく以下の要素を組み合わせることになるだろう。

• ダイレクトドライブモーター

• 高解像度アブソリュートエンコーダ

• 高帯域幅サーボドライブ

• 高度な振動抑制

• 動作プロファイルの最適化

オンライン校正とマッピング

統合された機械レベルのモーション制御

目的は単に砲塔の回転速度を速くすることではない。

真のエンジニアリング目標は次のとおりです。

インデックス時間の短縮 + 整定時間の短縮 + 安定した位置決め + 機械スループットの向上

そのため、ダイレクトドライブモーターやDDトルクモーターは、半導体選別機、ダイボンディング装置、検査システム、その他の高速インデックス用途において、ますます魅力的な選択肢となっています。

タレットのインデックス機構にダイレクトドライブモーターを評価する機器メーカーにとって、最も重要なステップは、最大トルクや最大速度のみに基づいてモーターを選択するのではなく、動作プロファイル全体に基づいてモーターのサイズを決定することです。

適切に組み合わせたダイレクトドライブモーター、エンコーダー、サーボシステムは、不要な機械的伝達段階を削減し、高速かつ高精度で柔軟なタレット動作のための強固な基盤を提供することができます。
