小型ロボットアームおよび卓上6軸ロボット向けミニ・ハーモニック減速機

小型軽量ロボットシステムの開発に伴い、ロボット関節部品に対する新たな要求が生まれています。小型ロボットアーム、卓上型ロボットアーム、コンパクトな6軸ロボットアームは、電子機器組立、実験室自動化、教育、研究、その他スペースが限られた用途でますます広く利用されています。これらのロボットは、想定される作業空間に対して大きすぎたり重すぎたりすることなく、柔軟な多軸動作を提供する必要があります。

小型の6軸ロボットアームは、通常、6つの回転関節を用いてエンドエフェクタの位置と向きを制御します。この構造によりロボットは優れた柔軟性を得られますが、同時に関節設計はより困難になります。各関節は、サイズと重量を抑えつつ、十分な出力トルクと位置決め精度を提供する必要があります。

このタイプのロボットアームにとって、減速機は単なる伝達部品以上の役割を果たします。そのサイズ、バックラッシュ、減速比、トルク密度、そして機械的構成は、ロボット全体の設計に直接影響を与える可能性があります。ミニハーモニック減速機は、高い減速比、低いバックラッシュ、高いトルク密度、そして中空構造の場合は内部ケーブル配線を必要とするロボット関節向けに、コンパクトな伝達ソリューションを提供します。

小型6軸ロボットアーム、デスクトップ型ロボットアーム、軽量協働ロボットアーム、およびコンパクトな自動化機器を開発するメーカーにとって、これらの特性はミニハーモニック減速機を現代のロボット関節設計において特に重要なものにしています。

小型ロボットアームに小型高調波減速機が必要な理由とは？

小型ロボットアームは、従来の産業用ロボットを単に縮小するだけでは設計できません。ロボットが小型化すればするほど、関節のサイズ、関節の重量、モーターのトルク、そして設置可能なスペースの関係性がより重要になります。

一般的な6軸ロボットアームは、複数の回転関節が直列に配置されています。関節の重量は、基部に近い位置にある関節によって支えられます。肩関節や肘関節が不必要に重くなると、ロボットを動かすために上流側の関節でより大きなトルクが必要になります。その結果、より大型のモーターや構造部品が必要となり、ロボット全体の重量が増加する可能性があります。

デスクトップ型ロボットアームの場合、この問題はさらに顕著になります。なぜなら、システム全体が作業台の上や小型の自動化セル内で動作できるほどコンパクトでなければならないからです。

したがって、高トルク密度の小型減速機は、単にギアボックスを小型化するだけでなく、それ以上のメリットをもたらします。エンジニアは、関節部の寸法を縮小し、ロボットの重量を制御し、小型6軸ロボットアーム全体の機械構造を最適化することができます。

これが、小型ロボット関節にミニハーモニック減速機が採用される主な理由の一つです。

小型ロボットアーム用ミニ高調波低減器とは何ですか？

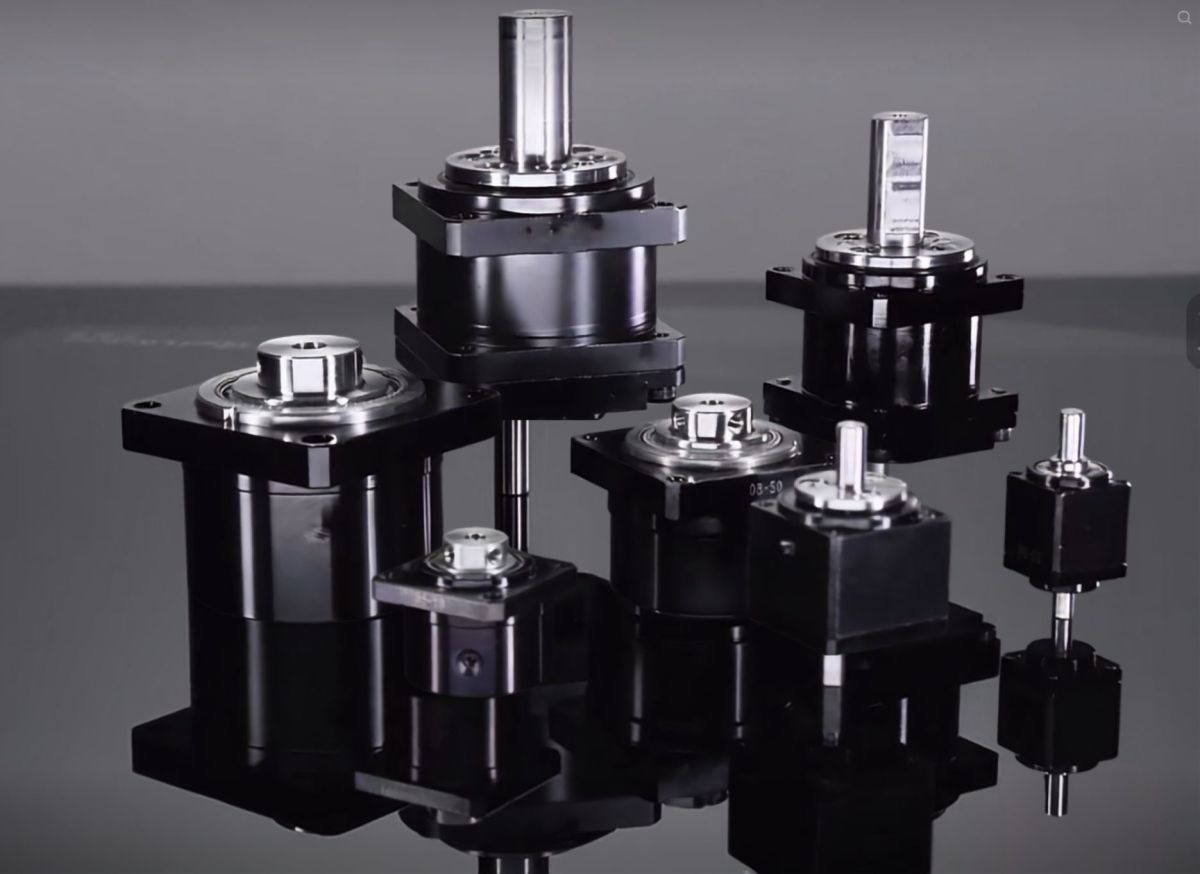

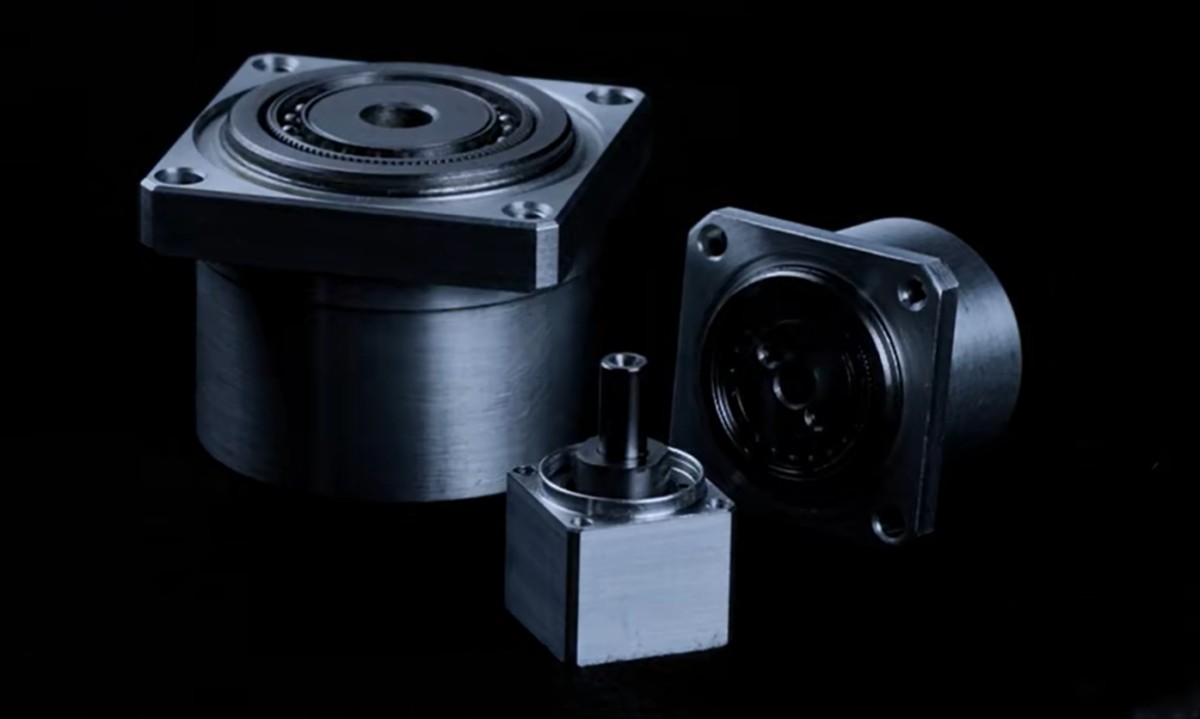

ミニハーモニック減速機は、ハーモニック伝達技術に基づいた小型精密ギアボックスです。その主な機能は、モーターの高速回転を、ロボット関節用の低速・高トルクの出力運動に変換することです。

ハーモニックトランスミッションの高い減速比により、比較的コンパクトな減速機でも複数のギア段を必要とせずに大幅な減速を実現できます。ロボット用途における一般的な減速比は、機種によって異なりますが、30:1、50:1、80:1、100:1などがあります。

小型ロボットアームの場合、基本的な伝達システムは、モーター、ミニハーモニック減速機、および出力ジョイントで構成されます。フレームレストルクモーター、エンコーダー、およびブレーキと組み合わせることで、減速機はより統合されたロボットジョイントアクチュエーターの一部にもなります。

このアーキテクチャは、設置スペースが限られており、すべてのコンポーネントを慎重に統合する必要がある小型ロボットアーム、デスクトップロボットアーム、デスクトップ6軸ロボット、小型協働ロボットアーム、およびコンパクトなロボットジョイントに特に適しています。

小型ロボットアーム用ミニ高調波減速機の主な利点

コンパクトサイズと高減速比

ミニハーモニック減速機の最も重要な利点の1つは、コンパクトな伝動構造内で比較的高い減速比を実現できることである。

30:1、50:1、80:1、100:1などの減速比を用いることで、複数の減速段に頼ることなく、モーターと減速機が必要な関節速度とトルクを達成することができる。

小型の6軸ロボットアームの場合、伝達段数を減らすことで関節構造を簡素化し、関節の外径を制御するのに役立ちます。これは、特にデスクトップ型ロボットアームにとって重要です。デスクトップ型ロボットアームでは、関節が大きすぎると設置面積が大きくなり、利用可能な作業スペースが制限される可能性があるためです。

したがって、小型で高減速比の減速機は、ロボット設計者に、より小型のリンクやより統合されたジョイントを開発するための自由度を与える。

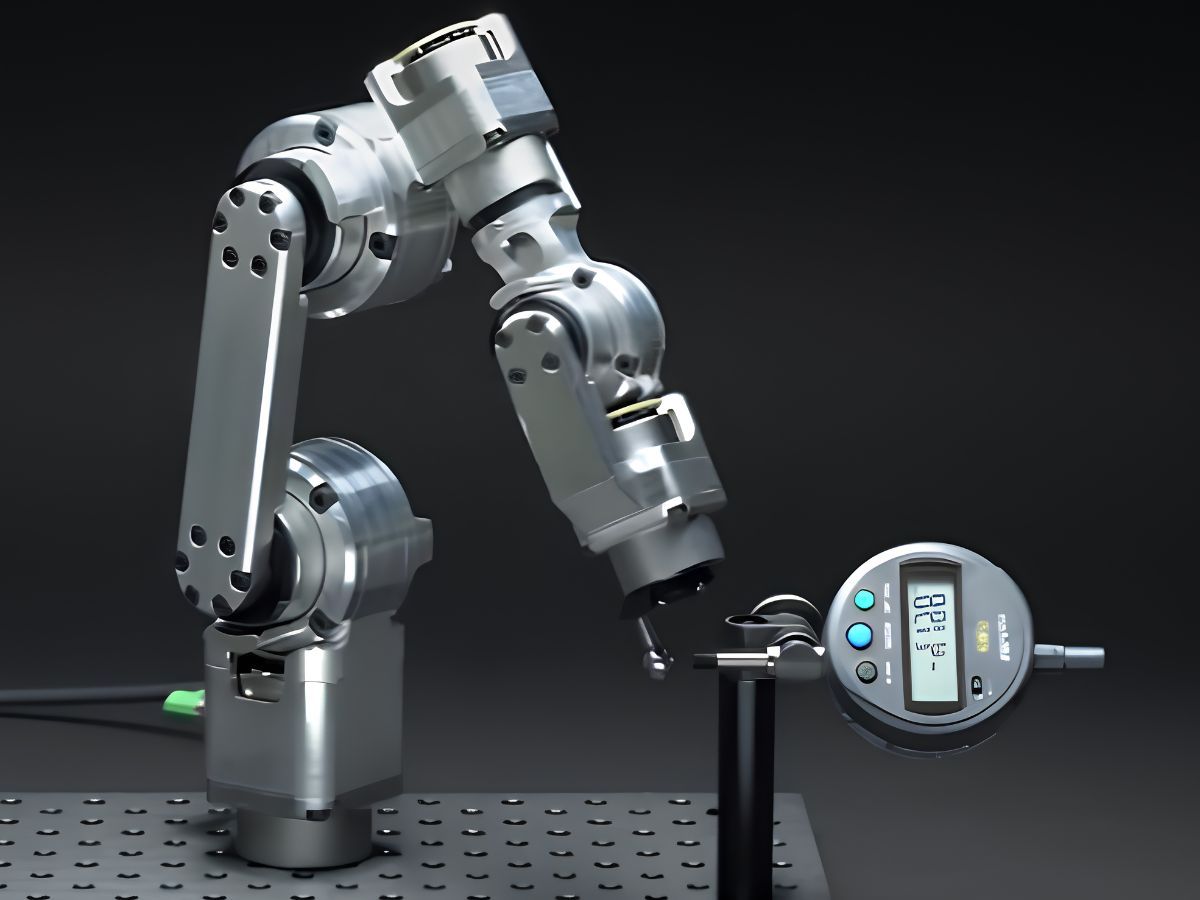

ロボット関節の精密な動作を実現する低バックラッシュ

バックラッシュが少ないことは、6軸ロボットアームにおいて特に重要である。なぜなら、エンドエフェクタの最終位置は、複数の関節の協調的な動きに依存するからである。

バックラッシュは、回転方向が変わる際に動作のロスを生じさせる可能性があります。この誤差が複数の関節で繰り返し発生すると、エンドエフェクタの位置決め性能に影響を与える可能性があります。

ミニハーモニック減速機は、高精度な伝達を実現するために設計されており、非常に低いバックラッシュを実現します。精度等級とモデルによっては、バックラッシュは約1分角以下まで低減でき、さらに高精度な構成では数十秒角レベルまで低減可能です。

小型の6軸ロボットアームの場合、この特性により、プリント基板の組み立て、ねじ締め、塗布、はんだ付け、部品の取り扱い、検査などの用途において、再現性の高い位置決めと制御された軌道移動を実現できます。

軽量ロボットアーム向けの高トルク密度

軽量ロボットの場合、出力トルクは関節の重量と寸法と合わせて考慮する必要がある。

コンパクトなパッケージ内で必要なトルクを供給できる減速機を用いることで、エンジニアはロボットの機械的性能を損なうことなく、関節の質量を制御することが可能となる。

これは特に直列型6軸ロボットアームにとって重要です。肘関節や手首関節を軽量化することで、肩関節やその他の上流側の関節にかかる負荷を軽減できます。その結果、ロボット全体をより小型のモーター、より軽量な構造部品、よりコンパクトな関節を中心に最適化できる可能性があります。

デスクトップ型ロボットアームや軽量協働ロボットアームの場合、関節重量とロボット全体の性能との関係から、トルク密度は重要な設計上の考慮事項となる。

内部ケーブル配線用の空洞シャフト

小型ロボットアームを開発する際には、ケーブル管理も重要な考慮事項の一つです。

6軸ロボットでは、モーターケーブル、エンコーダー配線、センサーケーブル、空気圧チューブ、エンドエフェクタ接続部などを配線する必要がある。ケーブルを外部に配線すると、連続的な関節動作中にケーブルが曲がったり、ねじれたり、引っ張られたり、干渉を受けたりするリスクが高まる。

中空軸のミニハーモニックレデューサーは、特定の構成に応じて、内部ケーブルやチューブの配線に使用できる中央通路を備えています。

デスクトップ型の6軸ロボットアームの場合、これにより機械的なレイアウトが簡素化され、よりすっきりとした関節構造を実現できます。また、内部配線によりロボットアームの外側に露出する配線量が削減されるため、メーカーはコンパクトなロボットリンクや関節ハウジングを設計する際の自由度が高まります。

フレームレス・トルクモーターとの同軸統合

高調波伝送の同軸入出力構成は、ロボット関節構造に非常に適している。

ミニハーモニック減速機をフレームレス・トルクモーターと組み合わせることで、従来のモーター筐体に頼ることなく、モーター部品をロボットの関節ハウジングに直接組み込むことができる。

その結果得られる接合部は、モーター、減速機、エンコーダー、ブレーキ、ベアリング、ハウジングを単一のコンパクトなアセンブリに組み込むことができる。

このアプローチは、小型ロボットアームを独自に開発するメーカーにとって特に有用です。なぜなら、関節部を標準的なサーボモーターの外形寸法に制約されることなく、利用可能な機械的空間に合わせて設計できるからです。

小型6軸ロボットアーム用ミニ高調波減速機

小型の6軸ロボットアームは、各軸に制御された回転運動が必要であり、かつ機械構造全体が軽量でなければならないため、小型高精度減速機にとって最も適した用途の一つである。

6軸構成により、ロボットはエンドエフェクタの位置と向きの両方を制御できます。そのため、ツールがワークピースに様々な方向から接近する必要がある作業に適しています。

しかし、ロボット全体の性能は、6つの関節すべての複合的な動作に依存する。

バックラッシュが少ないと、位置決めの一貫性を維持できます。トルク密度が高いと、ジョイントの重量を制御できます。減速比が高いと、ジョイントに必要なトルク増幅が得られます。中空構造にすると、ケーブル配線が簡素化されます。

このため、ミニハーモニック減速機は、小型6軸ロボットの機械構造において重要な役割を果たすことができる。

デスクトップロボットアーム用小型高調波減速機

デスクトップ型ロボットアームの要件は、大型産業用ロボットの要件とは若干異なる。

卓上型ロボットアームは、作業台に収まり、限られた作業スペース内で動作し、設置や位置変更が容易なほど軽量である必要がある。

このため、コンパクトな接合部設計が特に重要となる。

ミニハーモニック減速機を使用することで、製造業者は、制御されたロボット動作に必要な減速比と精度を損なうことなく、より小型の回転ジョイントを製造できるようになります。

これにより、この技術はデスクトップ自動化システム、教育用ロボットアーム、実験用ロボット、研究プラットフォーム、小型製造装置などに適用可能となる。

これらの用途においては、極めて高い連続出力速度よりも、コンパクトな寸法、低いバックラッシュ、高いトルク密度、および内部ケーブル配線といった要素の組み合わせの方が重要となる場合がある。

3Cエレクトロニクスオートメーションにおけるミニハーモニックリデューサー

3Cエレクトロニクス産業は、小型ロボットアームや卓上型6軸ロボットにとって重要な応用分野である。

電子機器製造では、小型部品、狭い作業スペース、頻繁な製品変更、そして精密な組み立て作業が求められることが多い。6軸ロボットは、工具や部品をさまざまな角度から配置するために必要な柔軟性を提供できる。

PCBのねじ締め

小型の6軸ロボットは、ドライバーを携行し、プリント基板や電子部品の組み立てにおいて、異なる固定位置間を移動させることができます。バックラッシュが少なく、関節の動きが再現性が高いため、繰り返し作業中も工具の位置決めを一定に保つことができます。

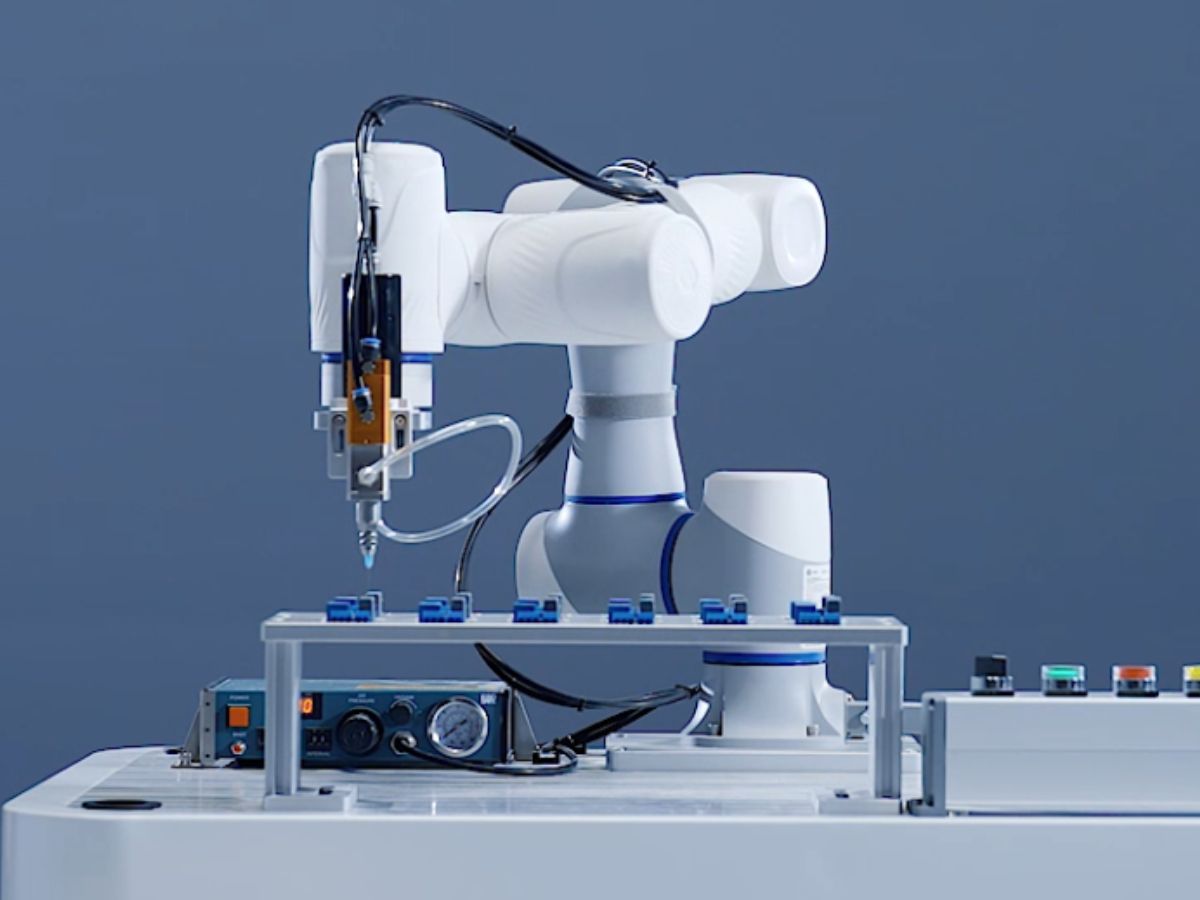

PCBディスペンシング

塗布用途では、ツールが電子部品の周囲を制御された経路に沿って移動する必要があります。各ロボット関節の位置決め性能は、塗布軌道の精度と一貫性に影響を与える可能性があります。

はんだ付け

小型の6軸ロボットアームは、はんだ付けツールをプリント基板の周囲に配置し、さまざまな方向から部品にアプローチすることができます。この柔軟性は、ワークピースに異なる位置や方向で部品が配置されている場合に特に役立ちます。

部品の取り扱いと組み立て

小型ロボットアームは、コンパクトな作業ステーション内でピックアンドプレースや組み立て作業を行うことができます。軽量構造と小型の関節寸法により、設置スペースが限られている自動化システムに適しています。

目視検査

卓上型ロボットアームは、カメラや検査センサーを搭載し、製品の周囲を移動しながら、さまざまな位置や角度から画像を撮影できます。6軸動作により、単純な直線位置決めシステムよりも検査の柔軟性が向上します。

ミニ高調波減速機の限界

ミニハーモニック減速機は、あらゆる用途において最適な伝達ソリューションとなるよう設計されているわけではありません。その利点が最も発揮されるのは、ロボット関節にコンパクトさ、精度、高減速比、高トルク密度が求められる場合です。

衝撃荷重は慎重に検討する必要がある

ハーモニックトランスミッションは、動作原理の一部として柔軟な伝動要素を使用します。これにより、コンパクトな構造と高い減速比を実現できますが、ロボットの設計においては、大きな衝撃荷重や制御不能な衝突の繰り返しを慎重に考慮する必要があります。

小型協働ロボットや卓上ロボットアームの場合、減速機は想定される定格トルク、最大トルク、外部負荷、加速度、および衝突条件に基づいて選定する必要があります。

連続高速出力を主目的としたものではありません

ミニハーモニック減速機は、連続的な高速回転出力よりも、高い減速比と精密な出力動作を実現することを主眼として設計されています。

このため、モーターは通常高速で動作する一方、関節部ではより高い出力トルクで制御された低速動作が求められるロボットの関節部に最適です。

連続的な高速出力回転を必要とする用途では、異なる伝送アーキテクチャが必要となる場合があります。

正しいサイズ選びは依然として不可欠です

ミニハーモニック減速機のコンパクトなサイズは、負荷要件を無視できるという意味ではありません。

ロボットメーカーは、減速機を選定する際に、定格トルク、最大トルク、出力速度、負荷慣性、加速度、デューティサイクル、外部モーメント負荷、および動作環境を評価する必要がある。

6軸ロボットの場合、肩、肘、手首の関節はそれぞれ大きく異なる負荷を受ける可能性があるため、減速機はロボット構造内の関節の位置に応じて評価する必要がある。

小型ロボットアーム用ミニハーモニック減速機と遊星減速機の比較

ミニハーモニック減速機と遊星歯車減速機はどちらもロボットの動作システムに使用できますが、機械的特性は異なります。

小型ロボットアームやデスクトップ型6軸ロボットの場合、コンパクトな関節寸法、高い減速比、低いバックラッシュ、高いトルク密度を設計の優先事項とする場合、ミニハーモニック減速機は特に魅力的な選択肢となります。

遊星歯車機構は、高速動作、効率性、または特定の負荷特性を重視する用途において有利となる場合がある。

したがって、トランスミッションの種類は、ある種類が普遍的に優れていると想定するのではなく、ロボットの実際の要求に基づいて選択すべきである。

限られた設置スペース内で高い減速比と極めて低いバックラッシュを必要とするコンパクトな6軸ロボット関節には、ミニハーモニック減速機が最適です。連続的な高速出力や異なる伝達特性を必要とする用途には、遊星歯車減速機の方が適している場合があります。

小型ロボットアームにミニ高調波減速機を選ぶべきタイミングは？

ロボット関節において、コンパクトな機械的構造と精密な動作、そして高出力トルクを両立させる必要がある場合、ミニハーモニック減速機を検討する価値があります。

これは、関節の直径と重量がロボット全体の設計に直接影響を与える小型の6軸ロボットアーム、デスクトップロボットアーム、または軽量協働ロボットアームを開発する際に特に重要です。

また、ロボットが再現性の高い位置決めのために低バックラッシュを必要とする場合、コンパクトなパッケージで高い減速比が必要な場合、または内部ケーブル配線のために中空構造が必要な場合にも、有力な候補となります。

フレームレスのトルクモーター、エンコーダー、ブレーキを一体化したロボットジョイントを開発するメーカーにとって、ミニハーモニック減速機は、中心的な高精度伝達部品としても機能します。

結論

小型ロボットアーム、デスクトップ型ロボットアーム、小型6軸ロボットアームの開発に伴い、ロボット関節伝達機構に対する要求も変化している。小型ロボットアームには、十分な出力トルクだけでなく、関節部にはサイズ、重量、精度、減速比、ケーブル配線、機械的統合といった要素のバランスが求められる。

ミニハーモニック減速機は、コンパクトな伝動構造、高い減速比、低いバックラッシュ、高いトルク密度、同軸構成、および適切なモデルにおける中空軸オプションによって、これらの要件を満たします。

小型の6軸ロボットの場合、これらの特性は、3C電子機器の組み立て、PCBのねじ締め、塗布、はんだ付け、部品の取り扱い、目視検査などの用途に必要な精度を損なうことなく、コンパクトで軽量なジョイントを開発するのに役立ちます。

この技術には限界もあります。激しい衝撃荷重、連続的な高速出力要求、および厳しい外部負荷には、慎重なエンジニアリング評価と適切なサイズ選定が必要です。したがって、ミニハーモニック減速機は、ロボットの物理的な寸法だけでなく、ロボットの全体的な動作条件に基づいて選定する必要があります。

小型6軸ロボットアームやデスクトップロボットアーム用のコンパクトなロボットジョイントを製造しようとしているメーカーにとって、ミニハーモニック減速機は、コンパクトなサイズ、低バックラッシュ、高トルク密度、および内部ケーブル配線といった特長を兼ね備えた、実用的で高精度な伝達ソリューションとなります。
