船外機のステアリングにハーモニック・ロータリーアクチュエータが必要となるのはどのような場合ですか？

はじめに

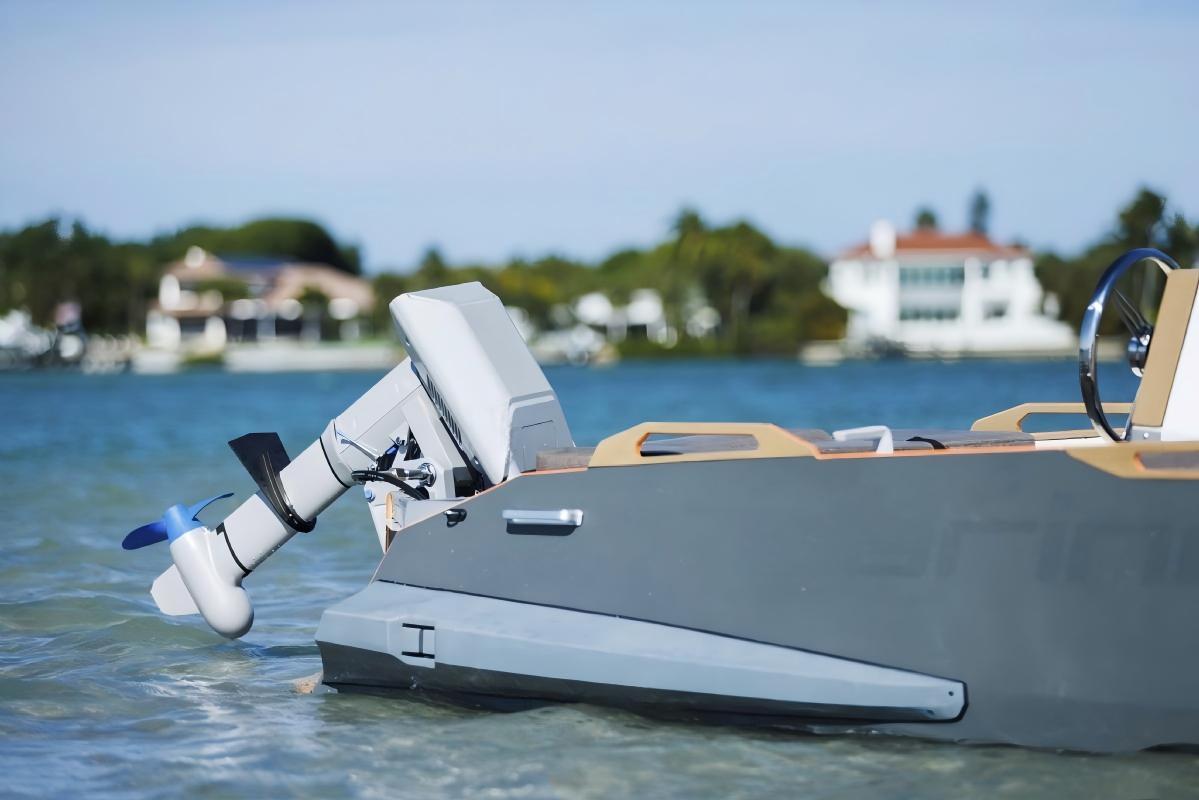

電動船外機の操舵は、電動ボート、自律航行水上艇、無人水上艇、海洋ロボティクス、その他のスマートマリンシステムにおいて重要なモーション制御機能になりつつあります。推進システムの電動化・自動化が進むにつれ、操舵は単に方向を変えるための機械機構ではなくなっています。これは、正確な角度位置決め、十分な操舵トルク、予測可能な応答、および絶えず変化する海洋荷重下での信頼性の高い動作を必要とする精密モーション制御の課題となっています。

これにより、操舵用伝達機構には異なる一連の要件が求められます。従来のモーターとギアボックスでも船外機を回転させるために十分な力を提供できる場合がありますが、自律航行、閉ループ操舵、頻繁な方向転換、または限られた設置スペースを伴う用途では、はるかに高い伝達精度と優れた統合性が必要になることがあります。

ここで精密ロータリーアクチュエータが有用となります。ハーモニックロータリーアクチュエータは、モーター駆動回転と精密ハーモニック伝達を組み合わせ、高減速比、低バックラッシ、高トルク密度、コンパクトな機械統合を実現します。これらの特性により、トルク、精度、コンパクトさを両立する必要がある電動船外機の操舵に特に適しています。

ただし、すべての船外機にハーモニックロータリーアクチュエータが必ず必要となるわけではありません。適切なソリューションは、操舵荷重、必要な位置決め精度、動作サイクル、設置スペース、制御アーキテクチャ、および環境条件によって決まります。

したがって、より重要な問いは、ハーモニックロータリーアクチュエータが船外機操舵に使用できるかどうかだけではなく、精密伝達と制御された回転運動によって、どのような場合にハーモニックロータリーアクチュエータがより優れた工学的選択となるかです。

1. 電動船外機の操舵は精密モーション制御用途へと進化している

従来の船舶では、操舵はハンドル、ケーブル、油圧システム、またはその他の伝達機構によって機械的に制御できます。主な目的は、操作者の入力を船外機へ伝えることです。

電動船舶および自律船舶では、異なる要件が生じます。

操舵指令は、人間の操作者から直接与えられるのではなく、電子コントローラから発信される場合があります。コントローラは、方位、航跡、速度、風、潮流、船舶動特性に基づいて、必要な操舵角を継続的に計算することがあります。

これは、操舵アクチュエータが電気指令を制御された機械的位置へ変換する必要があることを意味します。

したがって、システムは次の組み合わせになります。

電子制御 + 電動モーター + 精密伝達 + 位置フィードバック + 機械式操舵構造

このアーキテクチャでは、伝達システムはもはやトルクを増加させる役割だけを担うものではありません。操舵精度、応答性、再現性、安定性にも影響します。

このため、精密伝達技術は電動船外機の操舵においてますます重要になっています。

2. 船外機操舵は通常の回転運動と何が異なるのか？

船外機は、産業用ロータリーテーブルのように単純に自由回転するものではありません。

アクチュエータは、外部の機械抵抗と変動する流体力に対応しながら、推進ユニットを操舵軸の周りで回転させなければなりません。

操舵荷重は、船外機の質量、プロペラ推力、水の抵抗、摩擦、取付構造、船速、および動作条件の影響を受けます。

同時に、操舵システムは複数回転を連続して行うのではなく、限られた角度範囲内で動作する必要がある場合があります。

この組み合わせにより、特有のモーション制御要件が生じます。

アクチュエータは、船外機を動かす十分なトルク、必要な位置を維持する十分な剛性、操舵応答に適した出力速度、および制御システムに必要な位置決め精度を提供しなければなりません。

したがって、適切な操舵アクチュエータは、単体モーターとしてではなく、推進および制御システム全体の一部として評価する必要があります。

3. 精密伝達が重要になるのはいつか？

精密伝達は、操舵システムが小さなモーターの動きを予測可能な出力角変化へ繰り返し変換する必要がある場合に、特に重要となります。

直進航行を維持する自律航行水上艇を考えてみましょう。

航行コントローラは、操舵角に対して継続的に微小な補正を行うことがあります。アクチュエータは、一方向へわずかに繰り返し移動し、中立位置へ戻った後、さらに別の補正を行うことがあります。

伝達機構に過大な機械的すき間がある場合、モーターは即座に対応する出力運動を生じさせずに動くことがあります。

これにより、モーターと操舵出力の間に不感帯が生じます。

基本的な手動操舵では、このような機械的な遊びは許容される場合があります。

しかし、閉ループ自律操舵では、過大なバックラッシにより位置決めの一貫性が低下し、制御システムの調整が困難になる可能性があります。

これは、より高トルクのモーターを選定することよりも、精密伝達が重要となる状況の一つです。

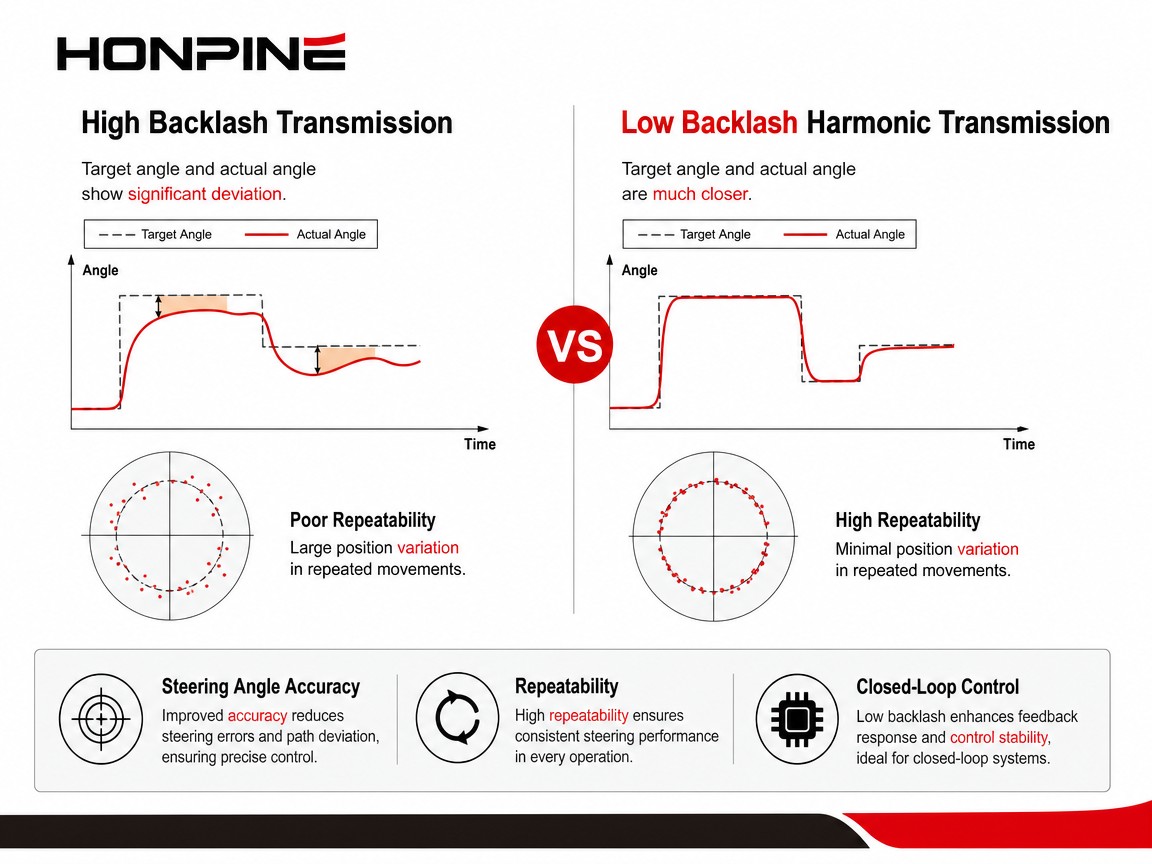

4. 低バックラッシは操舵角制御に重要

バックラッシは、精密操舵用途において最も重要な伝達パラメータの一つです。

低バックラッシ伝達は、伝達機構の入力側と出力側の間にある自由移動量を低減します。これにより、モーター位置の変化をより直接的に操舵出力へ伝達できます。

ハーモニック伝達は、その低バックラッシ特性でよく知られています。

電動船外機操舵システムにおいて、これは指令操舵角と実際の操舵角のより密接な関係を維持するのに役立ちます。

これは特に次の用途に有用です。

• 自律航行水上艇

• 無人船

• 電動ボート

• 海洋ロボティクス

• 遠隔操作船舶

• および電子操舵制御を使用するその他の用途。

目標は、コストを問わず可能な限り低いバックラッシを実現することではありません。必要な操舵精度および制御性能に適したバックラッシレベルを伝達機構が提供することです。

5. 高減速比によりモーター速度を操舵トルクへ変換

電動モーターは一般に比較的高い回転速度で動作する場合により効率的ですが、船外機操舵機構では通常、より低速で制御された回転運動が必要です。

したがって、精密ギアボックスはモーター速度を有用な操舵トルクへ変換する上で重要な役割を果たします。

ハーモニック伝達は、コンパクトな構造内で高い減速比を実現できます。

これにより、モーターを適切な速度で運転しながら、出力側で船外機を回転させるために必要なトルクを発生させることができます。

この利点は、操舵システムの設置スペースが限られている場合に特に重要となります。

大型の低速モーターを使用する代わりに、小型の高速モーターと高減速比の精密伝達を組み合わせることで、よりコンパクトなモーションソリューションを実現できます。

実際の減速比は、必要な操舵速度とトルクに応じて選定する必要があります。操舵システムの応答特性を損なう場合、高い減速比が必ずしも優れているとは限りません。

6. 高トルク密度は設置スペースが限られる場合に有効

海洋推進システムでは、重量および設置容積に厳しい制約があることがよくあります。

電動船外機には、すでに推進モーター、パワーエレクトロニクス、冷却コンポーネント、プロペラシステム、ハウジング、および機械取付構造が統合されています。

操舵アクチュエータは、推進ユニット全体の質量を不必要に増加させることなく、残された機械的スペースに収まる必要があります。

したがって、高トルク密度は重要な設計上の考慮事項となります。

ハーモニックロータリーアクチュエータは、モーターとコンパクトなハーモニック伝達機構を組み合わせ、限られた容積内で比較的高い出力トルクを提供できます。

このため、この技術はコンパクトな電動推進システム、自律ボート、小型無人水上艇、および海洋ロボットプラットフォームに特に適しています。

利点は単にアクチュエータを小型化することだけではありません。

よりコンパクトなアクチュエータは、操舵軸、取付構造、ケーブル配線、および周辺推進コンポーネントの設計においても、より大きな自由度を提供できます。

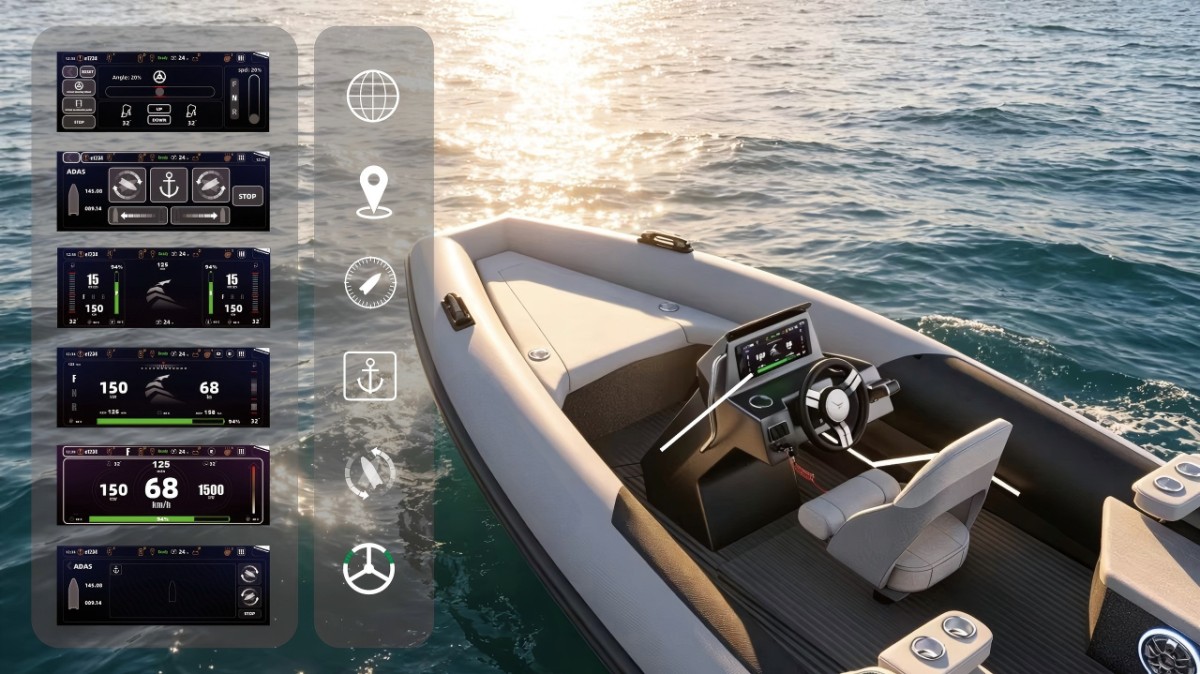

7. 閉ループ操舵にはモーター以上のものが必要

自律海洋システムでは、操舵アクチュエータは通常、閉ループ制御システムの一部として動作します。

航行コントローラは目標方位または操舵角を決定します。

操舵コントローラはこの指令をモーター指令へ変換します。

アクチュエータは回転運動を発生させます。

エンコーダは実際の位置を測定します。

その後、制御システムは目標位置と測定位置を比較し、それに応じてアクチュエータを調整します。

このプロセスには、モーター運動と出力運動の間に予測可能な関係が必要です。

伝達機構に過大なバックラッシ、コンプライアンス、または制御されない機械運動がある場合、コントローラはこれらの特性を補償する必要があります。

低バックラッシと適切な剛性を持つ精密伝達は、制御システムの機械側をより予測可能にできます。

このため、高性能電動操舵を設計する際には、精密伝達と位置フィードバックの組み合わせがモーター自体より重要となる場合があります。

8. エンコーダフィードバックにより操舵位置フィードバックを向上

アクチュエータの伝達性能とエンコーダ構成は、併せて検討する必要があります。

高分解能エンコーダは、設置位置に応じて、モーターまたは出力位置に関する詳細情報を提供できます。

正確な船外機操舵角制御を必要とする用途では、出力側の位置フィードバックは、操舵システムにとって重要な位置を直接測定するため、特に価値があります。

これにより、コントローラはモーター側の情報だけに完全に依存するのではなく、実際の操舵位置を検出できます。

したがって、適切な制御アーキテクチャは次を組み合わせることがあります。

• 精密伝達

• 低バックラッシ

• 高分解能位置フィードバック

• 閉ループモーション制御

この組み合わせは、自律航行、海洋ロボティクス、および電子制御式電動推進システムに特に関連します。

9. 頻繁な正逆転により伝達バックラッシがより顕著になる

電動船外機の操舵では、頻繁な方向変更が伴うことがあります。

航路を維持する自律船舶は、左右への微小な操舵補正を繰り返すことがあります。

これらの反転時には、伝達機構内部の機械的すき間がより明らかになります。

高バックラッシのギアボックスでは、操舵出力が動き始める前にモーターが逆方向へ回転することがあります。

これにより、操舵応答に遅れまたは不感帯が生じる可能性があります。

低バックラッシ精密伝達はこの影響を低減し、小角度操舵補正の一貫性を向上させることができます。

これは、ハーモニック伝達が従来の回転機械だけでなく、自律海洋用途に特に関連する理由の一つです。

10. コンパクトな統合により機械部品数を削減できる

従来の電動操舵システムでは、モーター、ギアボックス、カップリング、ベアリング、ブラケット、位置センサー、およびその他の機械部品が必要になる場合があります。

追加される部品ごとに、設計、位置合わせ、組立、保守が必要な機械的インターフェースが増えます。

統合型ロータリーアクチュエータは、これらの機能のいくつかをコンパクトなユニットに統合できます。

電動船外機の操舵では、これによりモーター駆動伝達機構と操舵軸との接続を簡素化できます。

より統合されたアクチュエータアーキテクチャは、外部カップリングおよび伝達段の必要性も低減できます。

これは、スペース、重量、および設置の複雑さを制御する必要があるコンパクトな電動ボートや自律海洋プラットフォームの設計に特に有用です。

11. 中空回転構造によりケーブル配線を簡素化できる

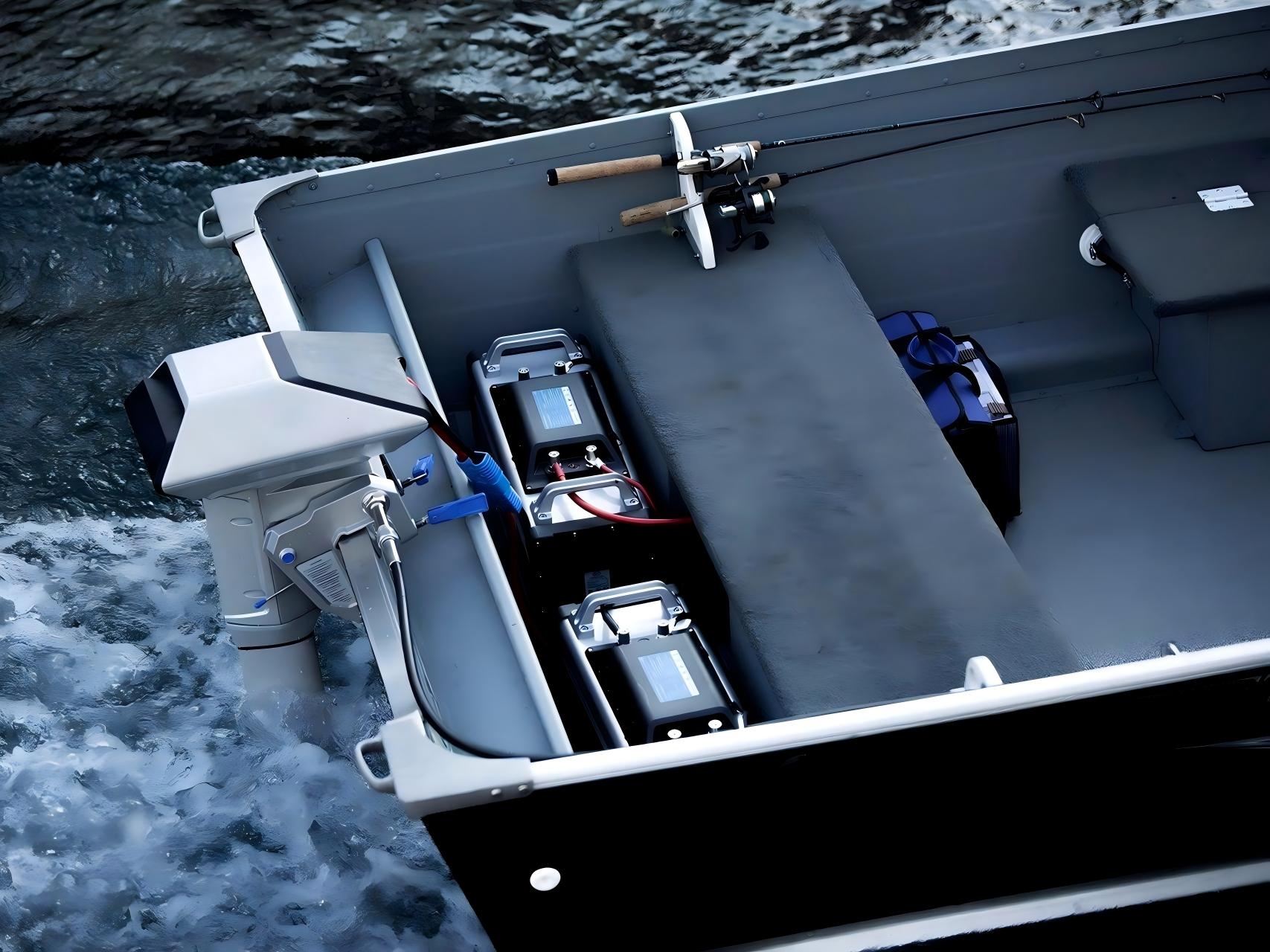

電気配線も統合型操舵システムにおける別の考慮事項です。

電動船外機には、モーターケーブル、エンコーダ配線、通信ケーブル、操舵センサー、およびその他の電気接続が必要になる場合があります。

これらのコンポーネントが回転する操舵軸の周囲に配置される場合、ケーブル配線が困難になることがあります。

中空ロータリーアクチュエータは、アクチュエータの設計および取付構成がこの機能をサポートする場合、配線用の中央通路を提供できます。

これにより、外部ケーブルループや、可動機械部品と電気配線との間に生じる可能性のある干渉を低減できます。

そのため、コンパクトな海洋推進システムにおいて、中空軸または中空回転設計は追加の機械統合上の利点を提供できます。

実際のケーブル配線ソリューションは、アクチュエータの中空径、回転範囲、シール構造、コネクタ構成、および環境要件に応じて評価する必要があります。

12. ハーモニックロータリーアクチュエータが優先ソリューションとなるのはいつか？

複数の要件が同時に存在する場合、ハーモニックロータリーアクチュエータは特に魅力的な選択肢となります。

操舵システムは、コンパクトな機械的外形を維持しながら、比較的高い出力トルクを必要とする場合があります。

コントローラが頻繁に小角度補正を実行するため、低バックラッシが必要となる場合があります。

自律航行のために正確な出力位置決めが必要となる場合があります。

閉ループ操舵のためにエンコーダフィードバックが必要となる場合があります。

また、推進システムに厳しい重量および容積の制約があるため、高トルク密度が必要となる場合もあります。

これらの要件が重なる場合、ハーモニック伝達の利点はより有意義になります。

したがって、この技術は単にハーモニックギアボックスであるという理由で選定されるものではありません。

精密伝達、低バックラッシ、高減速比、高トルク密度、およびコンパクトな統合の組み合わせが、システムレベルの要件に適合するため選定されます。

13. 海洋自動化におけるハーモニックロータリーアクチュエータの用途

電動船外機の操舵は、この種の精密回転モーション技術における潜在的用途の一つにすぎません。

自律航行水上艇は、電子制御式推進操舵にロータリーアクチュエータを使用できます。

無人水上艇は、遠隔操舵または自律操舵システムにコンパクトなアクチュエータを使用できます。

電動ボートは、電子制御式推進アーキテクチャにロータリーアクチュエータを統合できます。

海洋ロボットでは、推進ユニット、センサー、カメラ、またはその他のペイロードシステムにコンパクトな回転位置決めが必要となる場合があります。

水中または海洋検査プラットフォームでも、センシング機器の位置決めに制御された回転運動が必要となる場合がありますが、これらの用途では環境保護要件が特に重要になります。

これらのシステムに共通する要件は、限られた機械的スペース内で制御された回転運動です。

これにより、精密伝達技術はロボティクスや工場自動化を超えた分野でも重要となります。

14. 精密伝達は海洋ロボティクスにも関連する

海洋ロボティクスは、コンパクトなモーション制御システムへの依存度をますます高めています。

海洋ロボットは、推進方向、カメラの向き、センサー位置、ロボット機構、またはその他の回転機能を制御する必要がある場合があります。

これらのシステムでは、限られた設置スペースと、重量、応答性、位置決めに対する厳しい要件が組み合わされることがよくあります。

精密伝達は、正確な回転位置決めのための機械的基盤を提供できます。

ハーモニック伝達は、高減速比および低バックラッシ特性により、これらの用途における選択肢の一つです。

ただし、海洋ロボティクスでは、屋内産業自動化では重要性が低い追加の工学的考慮事項、すなわち環境保護が生じます。

水への曝露、湿度、塩水噴霧、腐食、振動、温度変化、およびシール要件はすべて、アクチュエータ選定時に考慮しなければなりません。

したがって、伝達機構の精度性能は、常に環境への適合性と併せて評価する必要があります。

15. 電動海洋推進にはシステムレベルでのアクチュエータ選定が必要

電動船外機用操舵アクチュエータは、推進システムから独立して選定することはできません。

モーター、伝達機構、操舵軸、取付構造、エンコーダ、コントローラ、電源、および船舶動特性のすべてが最終性能に影響します。

必要な操舵トルクは、実際の機械的荷重および流体力学的荷重から計算する必要があります。

必要な操舵速度は、船舶の操縦性能要件から決定する必要があります。

次に、モーター速度、出力トルク、および操舵応答のバランスを取るよう伝達比を選定する必要があります。

バックラッシおよび剛性は、必要な操舵精度に応じて評価する必要があります。

エンコーダおよび制御インターフェースは、閉ループ制御アーキテクチャに応じて選定する必要があります。

最後に、アクチュエータの熱性能および環境保護性能を、現実的な動作条件下で検証する必要があります。

このシステムレベルのアプローチは、公称トルク値だけに基づいてアクチュエータを選定するよりも信頼性が高くなります。

16. ハーモニックロータリーアクチュエータが不要な場合は？

すべての電動船外機に精密ハーモニック伝達が必要なわけではありません。

手動操舵または低精度操舵を行う小型レジャーボートでは、従来の電動操舵機構で十分な性能を提供できる場合があります。

用途の位置決め要件が低く、操舵サイクルが限られ、設置スペースが十分にあり、コスト制約が大きい場合は、より単純なモーターとギアボックスの組み合わせが適している可能性があります。

精密伝達の目的は、すべての操舵システムを不必要に高度化することではありません。

その代わり、用途がコンパクトさ、トルク密度、低バックラッシ、位置決め精度、および制御された回転運動の組み合わせを真に必要とする場合に、ハーモニックロータリーアクチュエータ技術は価値を発揮します。

実用的な工学ソリューションを選定する際には、この区別が重要です。

17. 船外機操舵用ハーモニックロータリーアクチュエータの選定方法は？

選定プロセスは、アクチュエータカタログではなく操舵機構から始める必要があります。

まず、現実的な動作条件下で必要となる連続およびピーク操舵トルクを決定します。

次に、必要な操舵速度および最大操舵角を定義します。

続いて、ラジアル荷重、アキシアル荷重、および操舵軸周りに発生する外部モーメントを含め、アクチュエータに作用する機械荷重を評価します。

その後、伝達機構を減速比、バックラッシ、剛性、効率、および予想耐用年数に応じて評価する必要があります。

モーターは、必要な速度およびトルク特性に適合させる必要があります。

エンコーダの分解能および設置位置は、求められる操舵精度およびフィードバックアーキテクチャに応じて選定する必要があります。

電源電圧、通信インターフェース、コントローラ互換性を含む電気パラメータも確認する必要があります。

最後に、実際の海洋用途に応じて、熱性能、シール性能、耐食性、耐振動性、およびその他の環境要件を評価します。

したがって、優れたアクチュエータ選定プロセスでは、単一の仕様ではなくモーションシステム全体を考慮します。

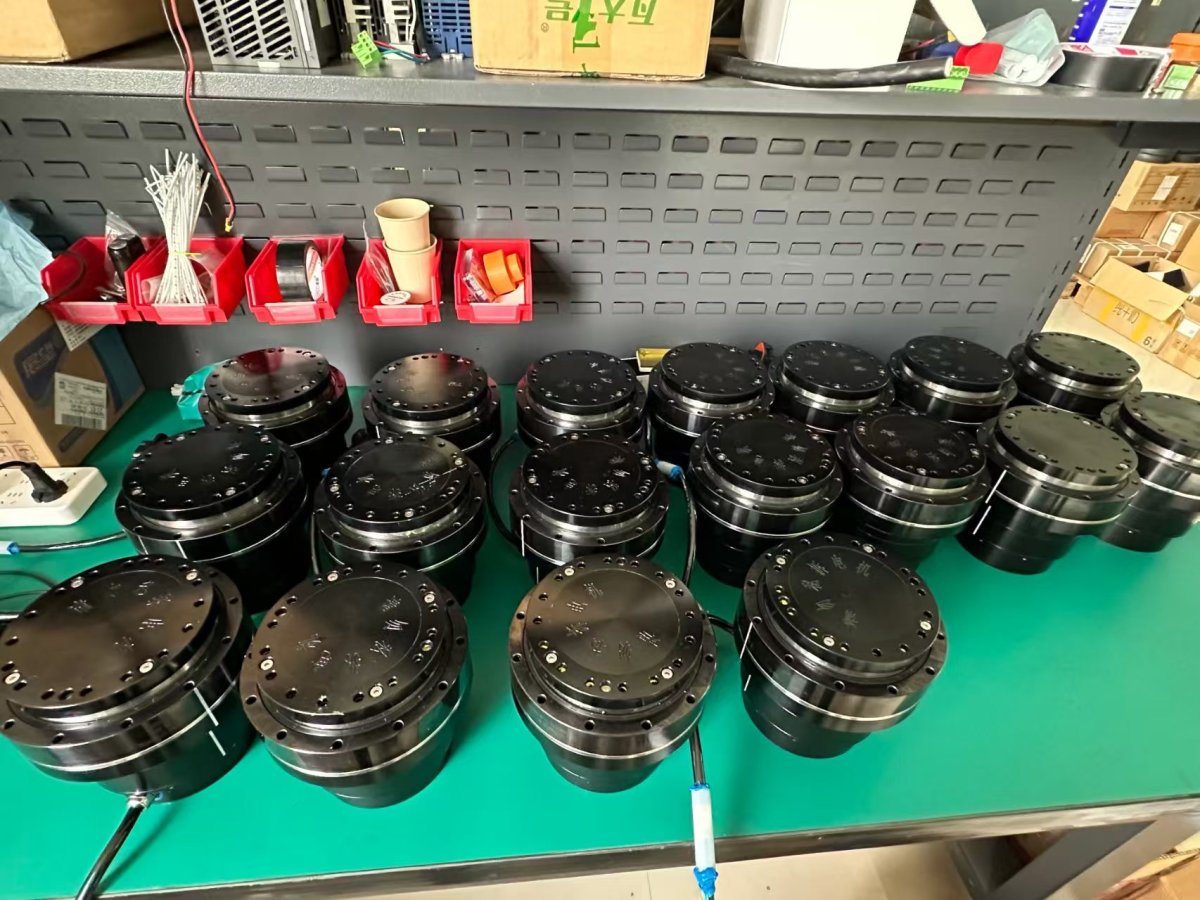

18. 精密海洋モーションのためのHONPINEハーモニックロータリーアクチュエータ

HONPINEは、コンパクトな機械統合、高トルク密度、精密伝達、および制御された回転運動を必要とする用途向けに、ハーモニック伝達および統合型回転モーションソリューションを開発しています。

電動船外機の操舵では、操舵システムが基本的なモーター駆動回転以上の性能を必要とする場合に、HONPINEのハーモニックロータリーアクチュエータを検討できます。

自律航行、電子操舵、頻繁な角度補正、コンパクトな推進システム、および閉ループ位置制御を伴う用途では、精密ハーモニック伝達の特性を活用できます。

選定するアクチュエータ構成に応じて、低バックラッシ、高減速比、エンコーダフィードバック、統合モーター設計、中空回転構造などの特長が、よりコンパクトで制御しやすい操舵アーキテクチャに貢献できます。

ただし、適切なアクチュエータは、実際の操舵トルク、出力速度、動作サイクル、機械荷重、設置寸法、フィードバック要件、および海洋環境条件に従って常に選定する必要があります。

HONPINEは、トルクだけに基づいてモデルを選定するのではなく、操舵システム全体に応じた適切な回転モーションソリューションの評価をエンジニアに提供できます。

19. 船外機操舵を超えて：スマートマリンシステムのための精密回転モーション

コンパクトな精密モーションへの需要は、海洋産業全体で拡大しています。

• 電動推進システムには制御された操舵が必要です。

• 自律航行水上艇には正確な方位制御が必要です。

• 海洋ロボットにはコンパクトな位置決め機構が必要です。

• 遠隔操作ボートには信頼性の高い電子操舵が必要です。

スマートマリンシステムでは、センサー、カメラ、推進ユニット、およびその他の回転機構用のアクチュエータが必要になる場合があります。

各用途で必要となるトルク、速度、精度、サイズ、フィードバック、および環境保護の組み合わせは異なります。

このため、精密ロータリーアクチュエータ技術は単一目的のコンポーネントとしてではなく、より広範なモーション制御アーキテクチャの一部として検討する必要があります。

結論

問題は、すべての船外機がハーモニックロータリーアクチュエータを使用すべきかどうかではありません。

より重要な問いは、操舵システムが精密ハーモニック伝達によって提供できる特性を必要としているかどうかです。

電動船外機操舵システムに、正確な角度位置決め、低バックラッシ、頻繁な方向変更、高トルク密度、コンパクトな統合、および閉ループ制御が必要な場合、ハーモニックロータリーアクチュエータは非常に魅力的なソリューションとなります。

これらの要件は、自律航行水上艇、無人船、電動海洋推進、海洋ロボティクス、およびスマートマリンシステムにおいてますます一般的になっています。

より単純な手動または低精度の操舵用途では、従来のモーターとギアボックスで十分な場合があります。

しかし、高度な電動および自律操舵システムでは、精密伝達、低バックラッシ、高減速比、トルク密度、および統合型回転モーションの組み合わせが、大きな工学的優位性をもたらすことができます。

HONPINEのハーモニックロータリーアクチュエータソリューションは、トルク、コンパクトさ、位置決め、およびシステム統合を連携させる必要がある精密回転モーション用途向けに設計されています。電動船外機の操舵では、実際の操舵荷重、速度、デューティサイクル、機械構造、フィードバック要件、および環境条件から適切な構成を決定する必要があります。

最適なアクチュエータは、必ずしも最大または最も強力なものではありません。精密伝達、トルク、速度、フィードバック、および機械統合が、海洋操舵システム全体の要件に適合するアクチュエータです。
