レーザーウォブル溶接システムに高精度ハーモニック・ロータリーアクチュエータが必要な理由

はじめに

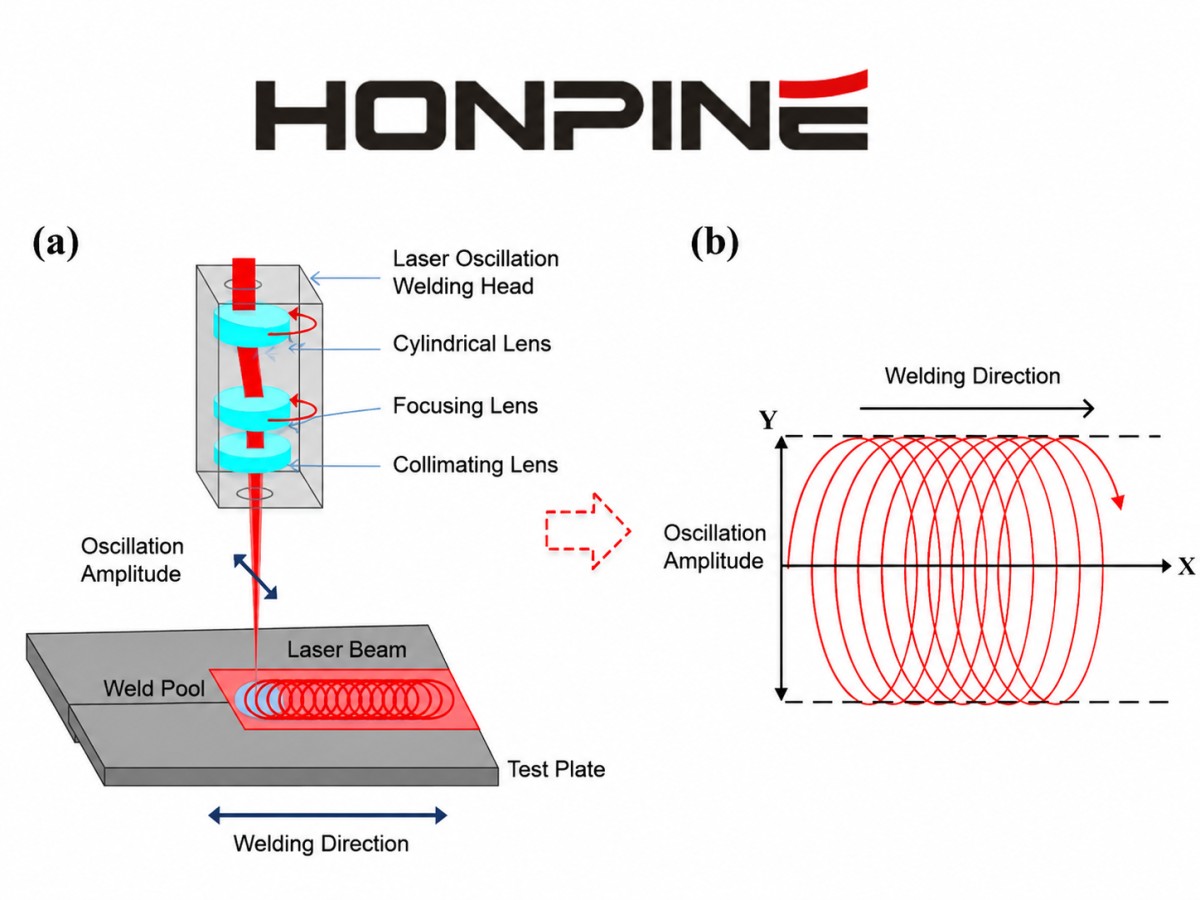

レーザーウィーブ溶接は、制御されたビーム振動によって溶接幅、ギャップ許容度、熱分布、および溶融池の安定性を改善できるため、自動溶接装置での採用が増えています。しかし、一貫したウィーブ軌跡を実現することは、レーザー出力や溶接パラメータだけの問題ではありません。ウィーブ溶接ヘッド内部の機械式モーションシステムも重要な役割を果たします。

レーザーウィーブヘッドが機械式回転機構を用いてビーム振動を発生させる場合、アクチュエータは正確な角度運動を維持しながら、回転負荷を繰り返し加速、減速、反転させる必要があります。伝達システムに過大なバックラッシ、剛性不足、動的応答不良、または負荷容量不足がある場合、実際のビーム軌跡はプログラムされた経路から逸脱する可能性があります。

これは、溶接の一貫性が再現性の高いビーム位置決めに依存する、バッテリー製造、EV部品、バスバー溶接、精密電子機器、医療機器、ロボット溶接システムなどの自動レーザー溶接用途において、特に重要になります。

Aハーモニック回転アクチュエータは、モーターと高減速比のハーモニック伝達機構を組み合わせたもので、ベアリング、エンコーダ、その他のフィードバック部品をコンパクトな回転モーションアセンブリに統合できます。低バックラッシ、高トルク密度、高剛性、精密な回転位置決めを必要とする機械式レーザーウィーブヘッドにとって、このタイプのアクチュエータは実用的なモーションソリューションを提供できます。

したがって、重要な問いは単にレーザービームをどのようにウィーブさせるかではありません。

実際の機械的負荷のもとで、ビームをいかに正確に、繰り返し、かつ一貫してウィーブさせるかです。

レーザーウィーブヘッドに精密な回転運動が必要な理由

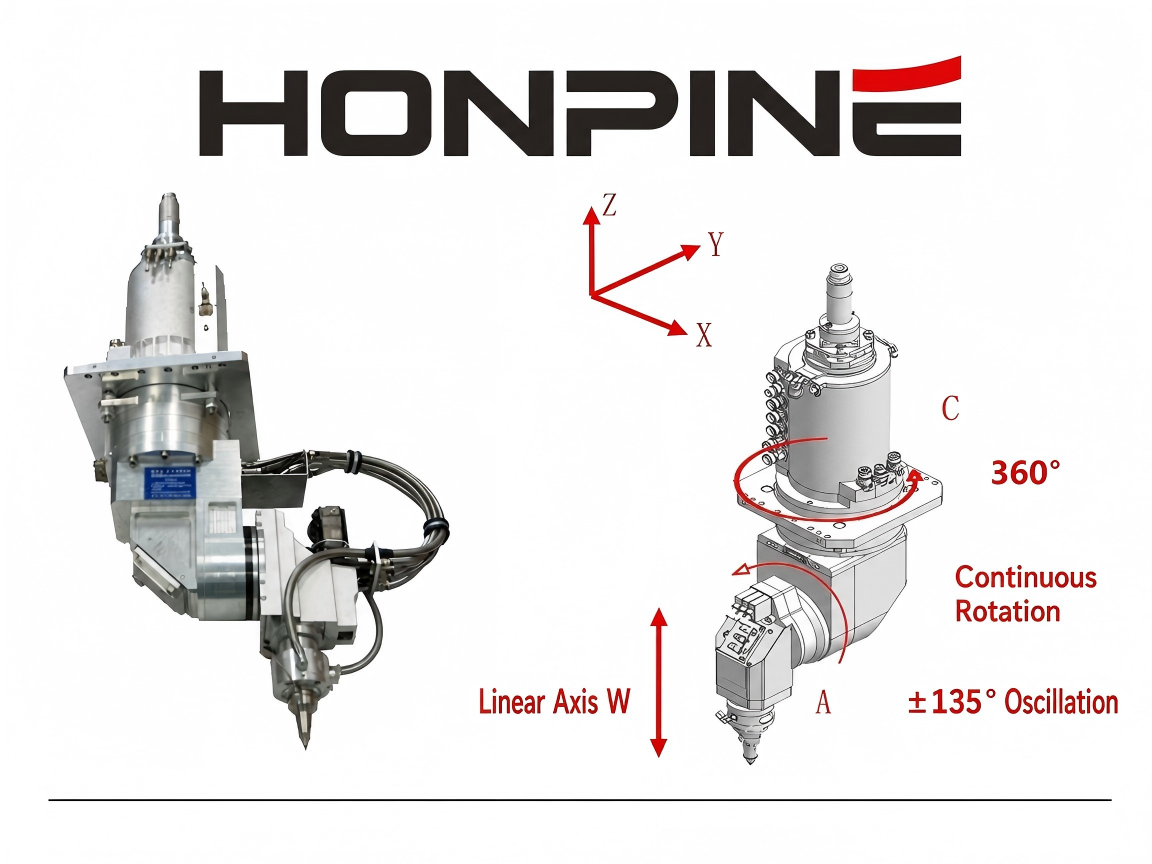

機械駆動式レーザーウィーブヘッドでは、回転アクチュエータがレーザービーム位置を変化させる機構の運動を制御します。

単純な連続回転用途とは異なり、ウィーブ機構ではプログラムされた軌跡に従って繰り返し方向を変える場合があります。円形、8の字、無限大、スパイラル、横方向の軌跡はいずれも制御された角度運動を必要とします。

このプロセス中、アクチュエータは連続的な加減速、動的トルク、慣性負荷、振動、および機械的反力を受ける可能性があります。

そのため、モーションシステムには以下の維持が求められます。

• 正確な角度位置決め

• 方向反転時の低バックラッシ

• 高いねじり剛性

• 安定した動的応答

• 十分な連続トルクおよびピークトルク

• 再現性の高い運動

• コンパクトな設置寸法

このため、回転アクチュエータの選定は、単なるモーター選定の問題ではなく、レーザー加工システム設計の一部として扱うべきです。

回転モーションシステムの精度が不十分な場合に起こること

アクチュエータとレーザービームの関係は直接的です。

回転出力が指令された軌跡と異なる動きをすると、アクチュエータで駆動される光学機構も異なる動きをします。これにより実際のビーム経路が変化し、溶接領域内のレーザーエネルギー分布にも影響します。

たとえば、過大なバックラッシは、ウィーブ軌跡が繰り返し方向反転する際に特に顕著になる場合があります。コントローラは即時の方向変更を指令しても、機械出力では負荷が反対方向に動き始める前にわずかな空走が発生します。

これは以下の精度に影響を及ぼす可能性があります。

• ウィーブ振幅

• ビーム軌跡

• 振動対称性

• 位置再現性

• エネルギー分布

• 溶接幅の一貫性

大量自動溶接では、こうした小さな機械的偏差が蓄積して工程ばらつきにつながる可能性があります。

したがって、高精度回転アクチュエータは、プログラムされた軌跡と実際の機械運動の間に、より予測可能な関係を構築するのに役立ちます。

レーザーウィーブ機構で低バックラッシが重要な理由？

レーザーウィーブ運動では、頻繁に方向反転が発生します。

これは特に、8の字、無限大、正弦波、横方向の軌跡で明確です。

運動方向が変わるたびに、伝達機構内のあらゆる機械的すき間が、モーター回転と出力運動の関係に影響を与える可能性があります。

ハーモニック伝達機構は極めて低いバックラッシを提供するよう設計されており、正確な反転運動が必要な用途に適しています。

レーザーウィーブヘッドでは、低バックラッシは以下を維持するのに役立ちます。

指令運動 → 回転出力 → 光学運動 → ビーム軌跡

各段階間の機械的不確実性を低減できます。

これは、溶接プロセスで安定したウィーブ振幅、または数千回から数百万回の動作サイクルにわたる再現性の高いビーム軌跡が求められる場合に、特に価値があります。

レーザーウィーブヘッドで高トルク密度が重要な理由？

レーザー溶接ヘッドの内部スペースは限られています。

同時に、機械式ウィーブ機構は、光学部品、ミラー、レンズアセンブリ、回転構造、またはその他の機械的負荷を駆動する必要がある場合があります。

したがって課題は、溶接ヘッドのサイズと重量を大幅に増加させることなく、十分な出力トルクを発生させることです。

ハーモニック回転アクチュエータは、コンパクトなモーターと高減速比を組み合わせることで、小さな設置スペースから比較的高い出力トルクを生み出すことができます。

これは、機械式ウィーブ機構に次の特性がある場合に特に有用です。

• 比較的大きな回転負荷

• 高い負荷慣性

• 頻繁な加速および減速

• 限られた設置スペース

• 厳格な重量要件

たとえば、EVバッテリー部品に使用される自動レーザー溶接ヘッドでは、利用可能な機械スペースが光路、保護構造、冷却システム、ガス供給部品によって制限されることがあります。コンパクトな統合型回転アクチュエータは、モーションアセンブリに必要なスペースを削減できます。

高速ビーム方向変更のための高剛性

トルクだけではウィーブ機構の性能は決まりません。

アクチュエータが回転負荷を急加速および反転させる際、機械システムには動的な力が作用します。伝達機構または支持構造の剛性が不十分な場合、変形や振動が実際の出力位置に影響する可能性があります。

これは高周波ウィーブ溶接において重要になる場合があります。

高剛性ハーモニック回転アクチュエータは、動的負荷のもとで出力機構の位置を維持するのに役立ちます。

目的は、単に高い回転速度に到達することではありません。

目的は、負荷が加速、減速、反転している間も、安定かつ再現性の高い角度運動を維持することです。

この違いは、レーザーウィーブシステム用のアクチュエータを選定する際に重要です。

統合型モーションソリューションとしてのハーモニック回転アクチュエータ

ハーモニック回転アクチュエータの利点の一つは、モーターと伝達機構が統合された回転モーションシステムとして設計されていることです。

製品アーキテクチャに応じて、アクチュエータには以下を組み込むこともできます。

• ハーモニック減速機構

• 出力ベアリング

• エンコーダ

• モーター

• フィードバックインターフェース

• ハウジング

• ブレーキまたは安全機能

個別のモーター、ギアボックス、カップリング、ベアリング、エンコーダ、ハウジングから回転軸を構築する場合と比べて、統合型アクチュエータは機械設計を簡素化できます。

これは、コンパクトでモジュール式の装置を開発するレーザー溶接ヘッドメーカーにとって特に価値があります。

複数の独立部品を中心に設計する代わりに、アクチュエータはウィーブ機構内部の標準化された回転モジュールになります。

さまざまなレーザーウィーブ機構向けハーモニック回転アクチュエータ

プログラム可能な回転アクチュエータを使用する大きな利点は、同じモーションプラットフォームが、ソフトウェアと制御パラメータにより異なるビーム軌跡をサポートできることです。

たとえば、機械式ウィーブヘッドは回転アクチュエータを中心に設計し、溶接用途に応じて異なるモーションプロファイルを生成するようプログラムできます。

円形ウィーブ溶接

円形ウィーブでは、公称溶接位置の周囲で連続回転運動が必要です。

アクチュエータは、必要な振幅と周波数を維持しながら、安定した回転運動を提供する必要があります。

これは、有効溶接面積を拡大し、より均一に分布した入熱を作り出すことが目的の用途で有用です。

想定される用途には以下が含まれます。

• バッテリータブ溶接

• 電気端子溶接

• 金属板接合

• 重ね継手溶接

• 精密部品溶接

8の字および無限大ウィーブ

8の字および無限大の軌跡では、角速度と方向を繰り返し変更する必要があります。

そのため、アクチュエータには良好な動的応答と低バックラッシが必要です。

これらの軌跡は、より複雑な熱分布または追加の溶融池攪拌を作り出したい場合に使用できます。

自動生産設備では、ワークごとに同じ軌跡を正確に再現できることが特に重要になります。

横方向ウィーブ

横方向運動では、レーザービームを溶接方向に対して横切るように移動させます。

この手法は、より広い有効入熱が必要な場合に有用です。

回転アクチュエータは、適切な光学的または機械的リンク機構を通じて、制御された角度運動を必要な機械的ビーム運動へ変換できます。

最終設計は、アクチュエータの回転、光学幾何、およびビーム変位の関係によって決まります。

ハーモニック回転アクチュエータはレーザー溶接装置のどこで使用されるか？

ハーモニック回転アクチュエータの価値は、実際の装置要件を見るとより明確になります。

EVバッテリーおよびバッテリーパック溶接

バッテリー製造は、自動レーザー溶接の重要な用途の一つです。

バッテリーセル、タブ、バスバー、端子、その他の導電部品には、精密で再現性の高いレーザー溶接が必要になる場合があります。

これらのシステムでは、溶接ヘッドは長い生産サイクルにわたり安定した溶接品質を維持しながら、コンパクトなビーム振動を行う必要があります。

ハーモニック回転アクチュエータは以下を提供できます。

• コンパクトな回転運動

• 低バックラッシ

• 高い再現性

• 高トルク密度

• エンコーダフィードバック

• 安定した反転運動

このため、バッテリー溶接装置に使用される機械式ウィーブ機構に適しています。

バスバーおよび電気接続溶接

銅およびアルミニウム部品は、電力システムおよびEVで広く使用されています。

これらの材料は熱的および光学的特性の制御が難しいため、レーザーエネルギー分布の制御が重要になる場合があります。

ウィーブ機構は必要な溶接領域にエネルギーを分布させるのに役立ち、回転アクチュエータはプログラムされたビーム軌跡を正確に再現します。

自動バスバー溶接装置では、この組み合わせにより以下の完全な連鎖が構築されます。

精密回転運動 → 制御されたビーム軌跡 → 制御されたエネルギー分布 → 一貫した電気接続

精密電子機器溶接

電子部品では、コンパクトな溶接ヘッドと制御された入熱が必要になることが多くあります。

これらの用途では、過剰な熱は近接部品を損傷する可能性があり、溶接面積が不足すると機械的または電気的性能が損なわれる場合があります。

高精度回転アクチュエータは、ウィーブ機構が小さな加工領域内で制御されたビーム軌跡を生成するのに役立ちます。

これは、溶接ヘッドを高度に統合された自動生産機械に収まるほどコンパクトにする必要がある場合に特に有用です。

医療機器製造

医療部品では、高い工程再現性と精密なエネルギー制御が必要になることが多くあります。

レーザー溶接は、小型金属部品、チューブ、ハウジング、その他の精密部品に使用できます。

高精度回転アクチュエータで駆動される機械式ウィーブ機構は、再現性の高い位置決めを維持しながら、制御されたビーム運動を提供できます。

アクチュエータ自体が溶接品質を決定するわけではありませんが、溶接システム全体の機械的精度と再現性に寄与できます。

ロボットレーザー溶接

ロボット溶接システムは、レーザー溶接ヘッドを多軸ロボットプラットフォームと統合できます。

ロボットは溶接ヘッド全体の位置を制御し、内部ウィーブ機構は高周波ビーム運動を行います。

これにより、異なる2つのレベルの運動が生まれます。

ロボット運動：大規模位置決め

ウィーブヘッド運動：高精度の局所ビーム運動

コンパクトなハーモニック回転アクチュエータは、軽量ミラースキャン機構よりも高いトルクと剛性がウィーブ機構に必要な場合、局所回転モーションモジュールとして機能します。

航空宇宙および精密金属部品

航空宇宙部品およびその他の高価値金属部品では、一貫した溶接形状と厳格な工程制御が求められる場合があります。

これらの用途では、機械運動の精度が溶接システム全体の重要な要素になることがあります。

ハーモニック回転アクチュエータは、再現性の高い角度運動が必要な特殊溶接ヘッドまたは位置決め機構に、コンパクトで高精度な回転軸を提供できます。

レーザーウィーブ用途におけるハーモニック回転アクチュエータとダイレクトドライブの比較

ハーモニック回転アクチュエータは、ダイレクトドライブモーターまたはガルバノスキャナの万能な代替品と考えるべきではありません。

異なるモーションアーキテクチャは、異なる負荷と速度に最適化されています。

ダイレクトドライブモーターは、移動負荷が軽量で、極めて高い動的応答が必要な場合に特に魅力的です。

ガルバノスキャナは、非常に低い慣性を持つ軽量ミラーを動かすため、高速レーザービームステアリングに広く使用されています。

ハーモニック回転アクチュエータは、機械式ウィーブ機構に以下が必要な場合に、より魅力的になります。

• より高い出力トルク

• より高い負荷容量

• 高剛性

• 低バックラッシ

• コンパクトな統合

• 精密な回転位置決め

• 大型または高慣性の回転負荷

したがって、正しい選定は実際の機械アーキテクチャに依存します。

システムが極めて軽量な光学ミラーを非常に高い周波数で動かすだけでよい場合は、ガルバノまたはダイレクトドライブのソリューションがより適している場合があります。

システムが精密回転伝達機構を通じてより大きな機械的または光学的アセンブリを駆動する必要がある場合、ハーモニック回転アクチュエータは、トルク、剛性、コンパクト性、位置決め性能のより強力な組み合わせを提供できます。

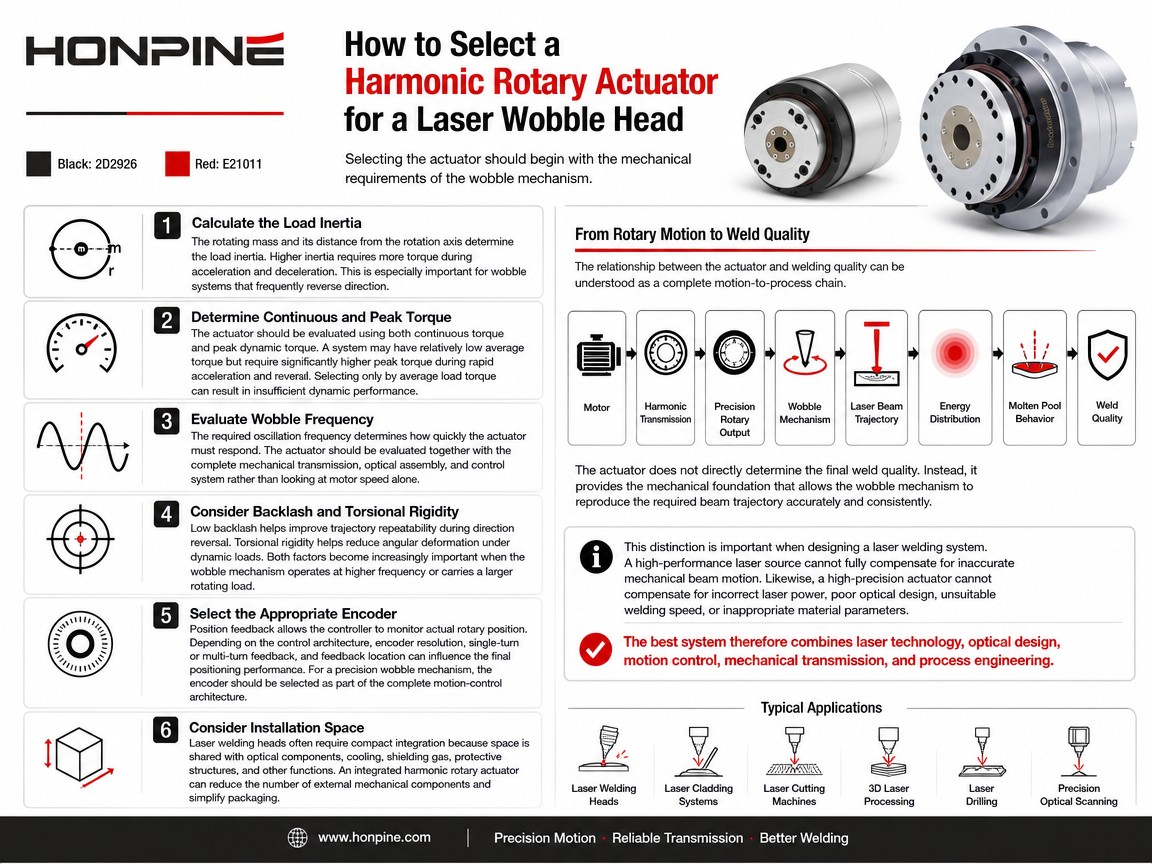

レーザーウィーブヘッド用ハーモニック回転アクチュエータの選定方法

アクチュエータの選定は、ウィーブ機構の機械的要件から始めるべきです。

負荷慣性の計算

回転質量と回転軸からの距離によって、負荷慣性が決まります。

慣性が大きいほど、加速および減速時により多くのトルクが必要です。

これは、頻繁に方向反転するウィーブシステムにとって特に重要です。

連続トルクとピークトルクの決定

アクチュエータは、連続トルクとピーク動的トルクの両方を使用して評価する必要があります。

システムの平均トルクは比較的低くても、急加速および反転時には大幅に高いピークトルクが必要になる場合があります。

したがって、平均負荷トルクだけに基づいてアクチュエータを選定すると、動的性能が不十分になる可能性があります。

ウィーブ周波数の評価

必要な振動周波数によって、アクチュエータがどれだけ速く応答する必要があるかが決まります。

モーター速度だけを見るのではなく、完全な機械伝達機構、光学アセンブリ、制御システムとあわせてアクチュエータを評価する必要があります。

バックラッシとねじり剛性の考慮

低バックラッシは、方向反転時の軌跡再現性の向上に役立ちます。

ねじり剛性は、動的負荷下での角度変形の低減に役立ちます。

ウィーブ機構がより高い周波数で動作する場合や、より大きな回転負荷を担う場合には、両方の要素がますます重要になります。

適切なエンコーダの選定

位置フィードバックにより、コントローラは実際の回転位置を監視できます。

制御アーキテクチャに応じて、エンコーダ分解能、シングルターンまたはマルチターンフィードバック、フィードバック位置が最終的な位置決め性能に影響する可能性があります。

精密ウィーブ機構では、エンコーダをモーション制御アーキテクチャ全体の一部として選定する必要があります。

設置スペースの考慮

レーザー溶接ヘッドは、光学部品、冷却、シールドガス、保護構造、その他の機能とスペースを共有するため、コンパクトな統合が必要になることが多くあります。

統合型ハーモニック回転アクチュエータは、外部機械部品の数を減らし、パッケージングを簡素化できます。

回転運動から溶接品質へ

アクチュエータと溶接品質の関係は、完全な運動からプロセスへの連鎖として理解できます。

モーター

↓

ハーモニック伝達機構

↓

精密回転出力

↓

ウィーブ機構

↓

レーザービーム軌跡

↓

エネルギー分布

↓

溶融池挙動

↓

溶接品質

アクチュエータは最終的な溶接品質を直接決定するものではありません。

その代わり、ウィーブ機構が必要なビーム軌跡を正確かつ一貫して再現できるようにする機械的基盤を提供します。

この違いは、レーザー溶接システムの設計において重要です。

高性能レーザー光源でも、不正確な機械的ビーム運動を完全に補うことはできません。

同様に、高精度アクチュエータでも、不適切なレーザー出力、不十分な光学設計、不適切な溶接速度、または不適切な材料パラメータを補うことはできません。

したがって、最適なシステムはレーザー技術、光学設計、モーション制御、機械伝達、プロセスエンジニアリングを組み合わせます。

レーザー装置メーカーにとって統合型モーションソリューションが重要な理由？

レーザー装置メーカーにとって、エンジニアリング上の課題は技術性能の達成だけではありません。

完全なシステムは、コンパクトで信頼性が高く、組み立てやすく、大量生産に適している必要もあります。

モーター、減速機、カップリング、ベアリング、エンコーダ、取付構造を個別に使用すると、部品数と機械的インターフェースが増加する可能性があります。

統合型ハーモニック回転アクチュエータは、このアーキテクチャを簡素化できます。

これにより、次のようなエンジニアリング上の利点を得られます。

機械設計の簡素化：必要な独立伝達部品が少なくなります。

コンパクトなパッケージング：回転システムが占める設置スペースを小さくできます。

組立複雑性の低減：必要なアライメント手順を減らせる場合があります。

標準化モーションモジュール：同じアクチュエータプラットフォームを異なるウィーブ機構に適用できます。

統合フィードバック：エンコーダの統合により、閉ループ制御を簡素化できます。

レーザー溶接ヘッドおよび自動溶接装置のOEMメーカーにとって、これらの要素はトルクや位置決め精度と同様に重要です。

レーザーウィーブ溶接でハーモニック回転アクチュエータを検討すべき場合

レーザーウィーブ機構に要求の厳しい機械的要件の組み合わせがある場合、ハーモニック回転アクチュエータは検討に値します。

特に、用途で以下が求められる場合に魅力的です。

• コンパクトな回転モーションモジュール

• 限られた設置スペースからの高出力トルク

• 繰り返し反転時の低バックラッシ

• 高いねじり剛性

• 精密な角度位置決め

• エンコーダベースのフィードバック

• 動的負荷下での安定した運動

• 比較的大きな光学または機械的回転負荷

対照的に、用途が主に極めて軽量なミラーの超高周波運動を必要とする場合は、ガルバノスキャナまたはダイレクトドライブモーターの方が適したアーキテクチャである可能性があります。

したがって、アクチュエータは、最高の公称速度や分解能を持つ技術を単に選ぶのではなく、実際の負荷および運動要件に従って選定すべきです。

精密レーザー運動向けHONPINEハーモニック回転アクチュエータ

機械式ウィーブヘッドを開発するレーザー装置メーカーにとって、回転アクチュエータは単なるギアボックスではなく、精密モーションモジュールとして扱うべきです。

適切なソリューションでは、モーター性能、ハーモニック伝達機構、出力ベアリング容量、エンコーダフィードバック、機械剛性、負荷慣性、および制御要件の完全な関係を考慮する必要があります。

HONPINE'sハーモニック回転アクチュエータソリューションは、コンパクトな回転軸に高トルク密度、低バックラッシ、高剛性、精密位置制御を組み合わせる必要がある用途で検討できます。

機械アーキテクチャに応じて、アクチュエータはレーザーウィーブヘッド自体に統合することも、関連する位置決めおよびビーム制御機構用の精密回転軸として使用することもできます。

重要な利点は、精密自動化装置に必要な機械特性を維持しながら、よりコンパクトで統合されたモーションアーキテクチャを構築できることです。

結論

レーザーウィーブ溶接システムの性能は、レーザー出力とビームパラメータだけでは決まりません。

ビーム振動が機械式回転機構により生成される場合、アクチュエータは溶接システムの重要な一部になります。

低バックラッシは正確な反転運動の維持に役立ちます。高トルク密度により、アクチュエータは限られた設置スペース内でより大きな負荷を駆動できます。高剛性は加減速中の角度安定性の維持に役立ちます。エンコーダフィードバックは閉ループ位置制御を可能にします。統合構造はコンパクトな溶接ヘッドの機械アーキテクチャを簡素化できます。

これらの特性により、ハーモニック回転アクチュエータは、バッテリー部品、EVバスバー、電気接続、精密電子機器、医療機器、ロボット溶接、航空宇宙部品、カスタマイズされた自動溶接装置を含むレーザー溶接用途に特に適しています。

正しいソリューションは、必ずしも最速のモーターや最高分解能のエンコーダではありません。

より適切な方法は、回転モーションアーキテクチャをウィーブ機構の実際の要件に適合させることです。

負荷慣性 → トルク → 周波数 → 加速度 → バックラッシ → 剛性 → フィードバック → 設置スペース

これらのパラメータを総合的に評価することで、ハーモニック回転アクチュエータは単なる伝達部品以上のものになります。機械式レーザーウィーブヘッドがプログラムされたビーム軌跡を正確かつ一貫して再現できるようにする、精密回転モーションプラットフォームとして機能します。

よりコンパクトで自動化された高精度溶接システムへ移行するレーザー装置メーカーにとって、適切な回転モーション技術をウィーブ機構へ統合することは、機械性能の向上と装置設計の簡素化に向けた重要なステップとなります。
