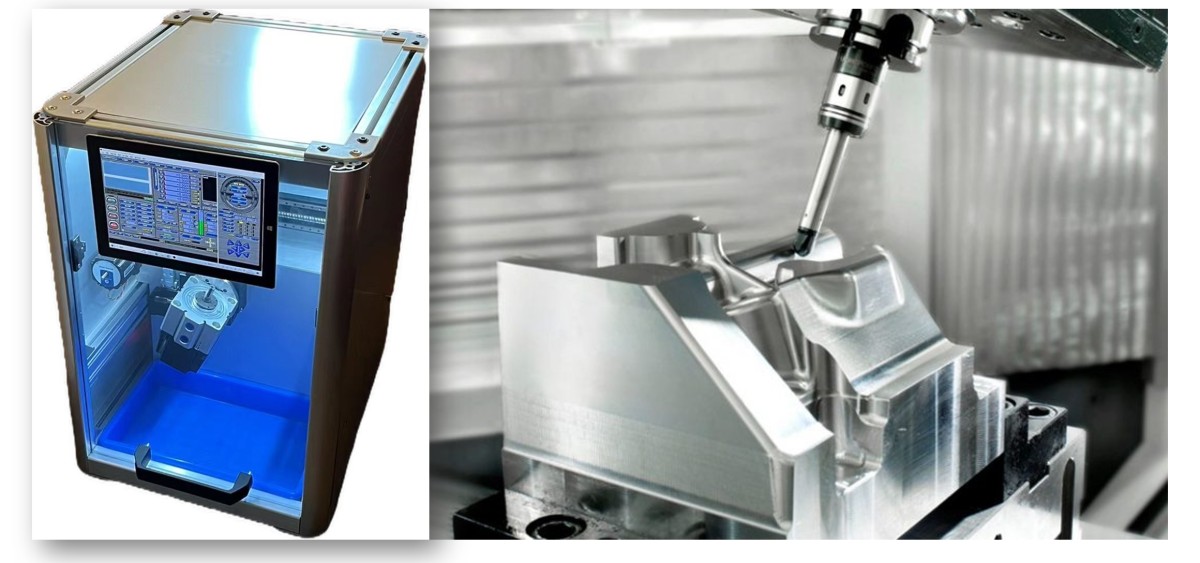

CNC回転軸用ハーモニック・ロータリーアクチュエータ：彫刻機向けの高精度ソリューション

CNC彫刻機は、もはや平面加工や単純な3軸加工に限定されません。円筒形のワークピース、曲面、多面体部品、複雑な3次元構造など、用途が拡大するにつれて、回転軸は多くのCNC彫刻システムにおいて重要な役割を担うようになりました。

回転軸を用いることで、加工中にワークピースや工具を回転させることができ、円筒面への彫刻、手動での位置調整なしに複数の面へのアクセス、より複雑な多軸補間加工が可能になります。

しかし、回転軸を追加することは、単にモーターを取り付けるだけの問題ではありません。回転伝動装置は、加工工程全体を通して安定した動作を維持しながら、ワークピースの慣性、切削負荷、位置決め要件、速度、および利用可能な設置スペースに対応する必要があります。

4軸および5軸CNC彫刻機において、ハーモニックロータリーアクチュエータは、回転軸用のコンパクトかつ高精度な駆動ソリューションを提供します。モーター、ハーモニックトランスミッション、エンコーダフィードバック、および関連する機械部品をコンパクトなアセンブリに統合することで、回転軸の設計を簡素化しつつ、精密彫刻に必要な位置決め性能を実現します。

CNC彫刻機に高精度回転軸が必要な理由とは？

従来の3軸CNC彫刻機は、X、Y、Z軸に沿った動きを制御します。この構成は、平面加工や多くの標準的な3次元加工に適しています。

この制約は、加工対象物が円筒形、曲線状、または多面体形状である場合に現れます。

回転軸は回転の自由度を一つ増やし、加工中にワークピースや工具を回転させることを可能にする。

これは特に機械加工の際に役立ちます。

• 円筒形のワークピース

• 丸棒と丸管

• 曲面

• 多面体コンポーネント

• 加工物の周囲に施された装飾模様

• 複雑な三次元表面

複数の方向からの機械加工が必要な部品

これらの用途においては、回転軸が最終的な加工結果に直接影響を与える。

軸に過剰なバックラッシュ、不十分な剛性、低い再現性、または不安定な回転がある場合、回転軸と直線軸間の補間中に誤差が蓄積される可能性があります。

その結果、輪郭が不正確になったり、彫刻の深さが不均一になったり、継ぎ目が目立つようになったり、表面品質が低下したりする可能性があります。

したがって、回転軸は単なる追加の電動軸としてではなく、加工システム全体の一部として捉えるべきである。

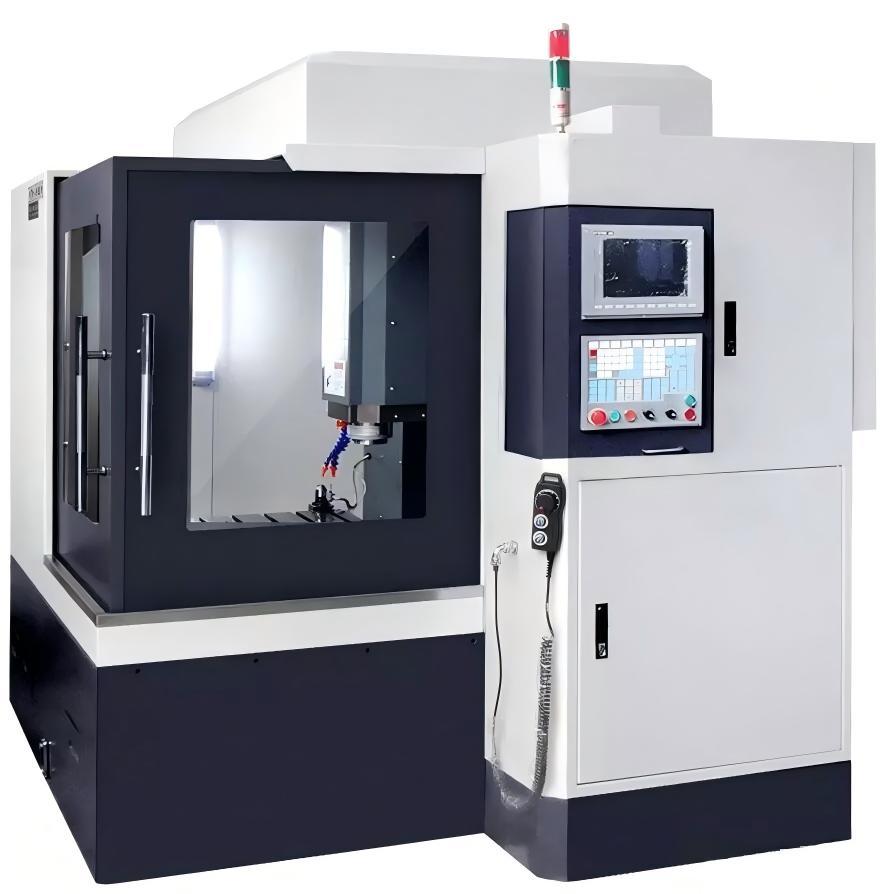

CNC彫刻機において、回転軸はどのような用途で使用されていますか？

回転軸に求められる要件は、機械の構成や加工対象物の形状によって異なります。実際には、4軸および5軸CNC彫刻機が、重要な用途分野として挙げられます。

4軸CNC彫刻

一般的な4軸CNC彫刻機では、追加の回転軸は、ワークピースを水平軸を中心に回転させるためによく使用されます。

この構成は、円筒形または細長い形状のワークピースに特に有効です。

片面を加工して部品を手動で再配置する代わりに、回転軸がワークピースを連続的に回転させながら、切削工具が必要な直線経路に沿って移動することができる。

代表的な用途としては、円筒彫刻、円形金属部品、木製柱、管、円筒型金型、装飾部品などが挙げられる。

この種の機械では、回転駆動装置は、連続回転中に安定したトルクを維持しながら、正確な角度位置決めを行う必要がある。

小型のハーモニックロータリーアクチュエータを回転軸機構に直接組み込むことで、サーボモータと出力軸間の機械的な伝達量を削減できる。

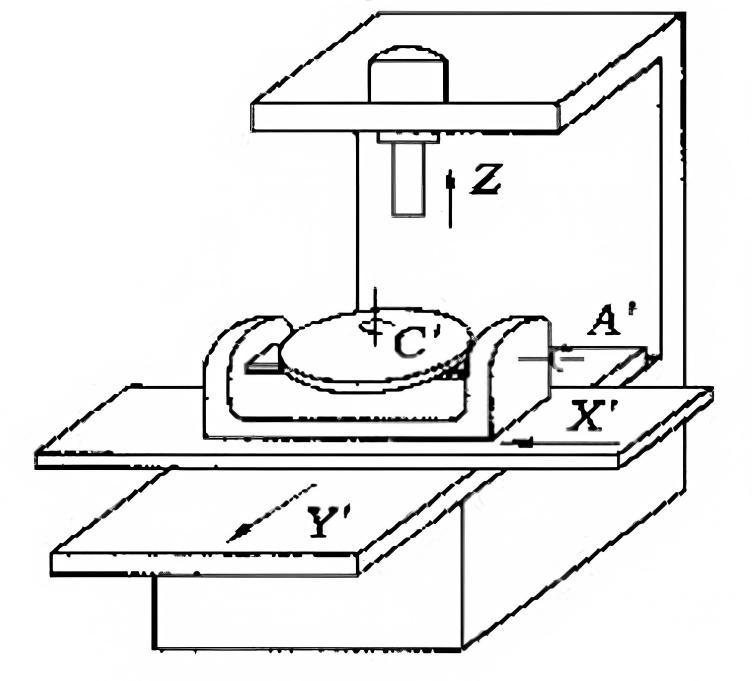

5軸CNC彫刻

5軸彫刻機は、回転軸または傾斜軸をもう1つ追加することで、工具や加工物の向きをより自由に調整できる。

この構成は、加工面が大きく湾曲している場合や、工具がワークピースに様々な方向から接近する必要がある場合に有効です。

回転軸と傾斜軸は、X、Y、Zの直線軸と連動して動作する必要があります。そのため、回転機構の誤差は、複数の軸を同時に補間する際に、より顕著になる可能性があります。

これらの機械では、回転軸駆動装置において、角度位置決め精度、再現性、ねじり剛性、回転の滑らかさ、制御指令への応答性、およびコンパクトな機械的統合性のバランスを取る必要がある。

CNC彫刻用回転テーブル

回転テーブルも一般的な構成の一つです。

回転テーブルは、小さなスピンドルや工具を直接回転させるのではなく、工作物を回転させる。

これにより、工作物を治具から取り外すことなく、機械はインデックス加工、連続回転加工、または多面加工を実行できます。

回転テーブルを使用する用途では、駆動システムは必要なトルクだけでなく、テーブル、治具、およびワークピースの複合慣性も考慮する必要があります。

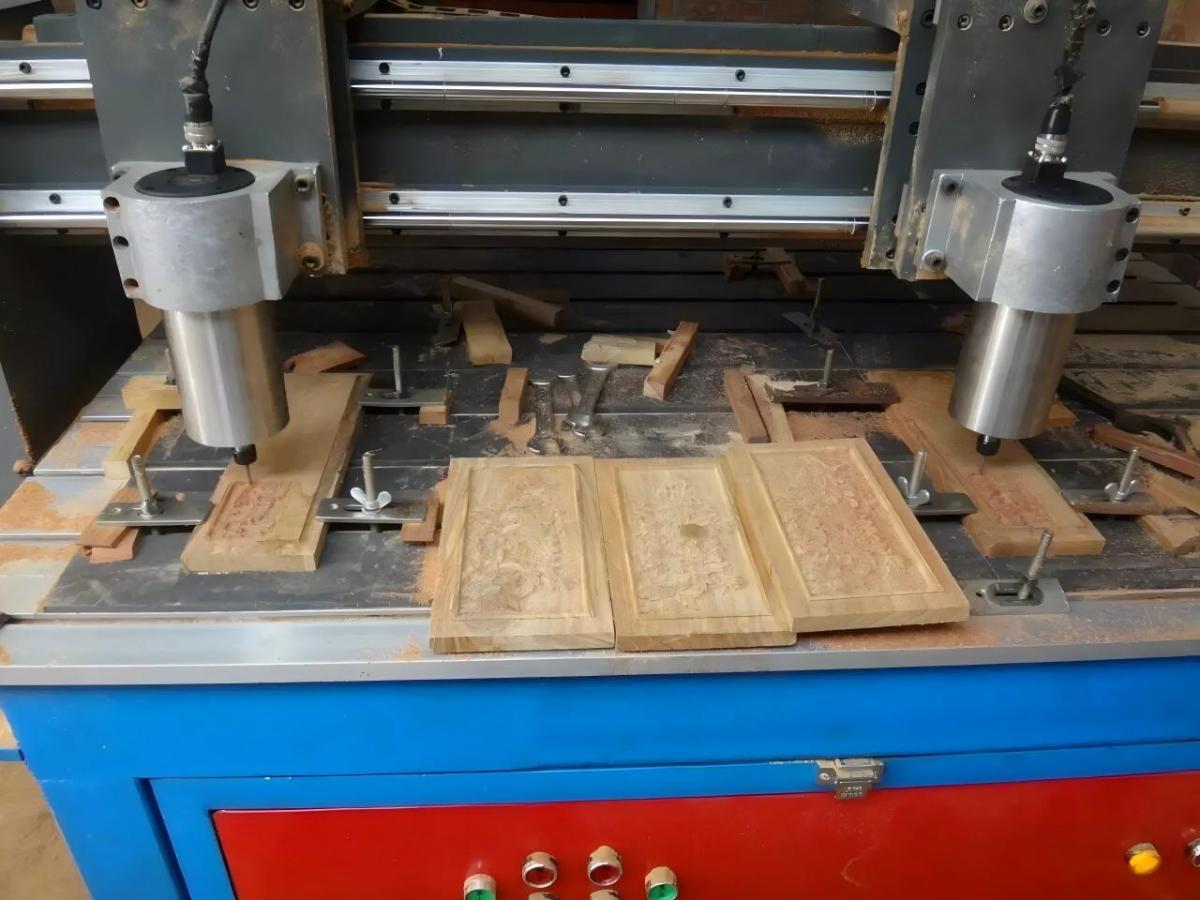

円筒形および複雑な形状のワークピースへの彫刻

円筒彫刻は、回転軸が付加価値をもたらす最も分かりやすい例の一つである。

回転軸は加工物の角度位置を連続的に変化させ、直線軸は工具の経路を制御する。

より複雑な形状の場合、機械制御装置は複数の軸を同時に制御することがあります。

これらの用途では、わずかな角度誤差でも工具とワークピース表面との関係に影響を与える可能性があるため、回転軸の滑らかさと位置決め精度がますます重要になります。

CNC彫刻回転軸を設計する際に考慮すべき事項とは？

すべてのCNC彫刻機に適した単一の回転軸構成は存在しない。

適切な駆動装置は、加工対象物、加工工程、機械構造、および動作要件に応じて選択する必要があります。

加工物の重量と慣性

加工物の重量は、計算の一部分にすぎません。

回転中心に対するその位置も、必要なトルクに影響を与える。

直径が大きい、あるいは重心が回転軸から遠いワークピースは、同じ質量のコンパクトなワークピースに比べて、回転慣性が著しく大きくなる可能性がある。

このため、回転軸のサイズ選定においては、工作物の質量、治具の質量、回転テーブルの質量、重心、回転慣性、および加速・減速要件を考慮する必要がある。

必要な回転速度

彫刻工程によって、必要な回転速度は異なります。

インデックス付けに使用される回転軸は、連続円筒彫刻に使用される回転軸とは動作が大きく異なる場合がある。

したがって、必要な速度は、工作物の直径、切削速度、工具径、加工材料、補間要件、および加速度と併せて考慮する必要がある。

位置決め精度と再現性

回転軸をインデックス付けや多軸補間に使用する場合、角度位置決め精度が非常に重要になる。

製造工程において、機械は特定の角度位置に移動し、その位置へ繰り返し戻る必要がある場合がある。

連続加工においては、回転位置と直線的な工具経路との関係も安定していなければならない。

切削荷重下での剛性

CNC彫刻の回転軸は、完全に静止した状態では動作しません。

切削力は、トランスミッションシステムにトルク変動や振動を引き起こす可能性がある。

回転機構の剛性が十分でない場合、これらの力によって角度のずれ、振動、工具経路のずれ、および再現性の低下が生じる可能性があります。

精密彫刻においては、アクチュエータとそれを支える機械構造を一体として考慮する必要がある。

設置スペースとケーブル配線

設置可能なスペースも重要な要素です。

小型CNCマシンは回転軸周辺のスペースが限られていることが多い一方、5軸システムではケーブル、空気圧配管、その他の部品を回転構造の中または周囲に通す必要がある場合がある。

中空回転アクチュエータは、ケーブルやその他の部品を通すための中央通路を設けることで、この種の機械的統合を簡素化できる。

ハーモニックロータリーアクチュエータは、CNC彫刻回転軸設計にどのように適合するのか？

コンパクトな寸法、正確な角度位置決め、低バックラッシュが重要なCNC彫刻用途において、ハーモニックロータリーアクチュエータは統合された駆動ソリューションを提供できます。

回転軸を個別の伝達部品、モーター、エンコーダー、および支持機構を中心に設計するのではなく、統合アクチュエーターは主要な動作部品を1つのアセンブリに統合します。

典型的な構成は次のように表すことができます。

サーボモーター → 調和伝達 → 回転出力 → 工作物

エンコーダーフィードバックは、動作を監視し、閉ループ制御をサポートするために使用されます。

このアプローチにより、回転軸の機械設計を簡素化し、個別に位置合わせする必要のある部品の数を減らすことができる。

機械メーカーにとって、その主な価値は単に調和伝動装置そのものにあるのではない。必要なトルク、精度、コンパクトさを維持しながら、高精度な回転駆動装置を機械構造に統合できる能力こそが、真の価値なのである。

さまざまなCNC彫刻用途向けの調和回転アクチュエータソリューション

彫刻機の種類によって、回転軸にかかる要求は異なります。そのため、アクチュエータは、単に利用可能な最大サイズのモデルを選ぶのではなく、実際の動作条件に基づいて選定する必要があります。

4軸CNC彫刻機用

4軸彫刻機は通常、追加の軸を中心とした連続回転またはインデックス回転を必要とする。

用途において、精密な角度位置決め、低バックラッシュ、コンパクトな統合、安定した連続回転、および高トルク密度が求められる場合、この回転軸の駆動機構としてハーモニックロータリーアクチュエータを使用することができる。

5軸CNC彫刻機用

5軸加工機は、複数の軸が同時に動く可能性があるため、一般的に回転機構に高い要求を課す。

回転軸と傾斜軸は、直線軸との同期を維持しながら、CNCコントローラからの指令に正確に応答する必要がある。

これらの用途においては、一体型ハーモニックロータリーアクチュエータを用いることで、回転軸伝達機構のサイズと複雑さを軽減できる。

回転中心を通るケーブル配線や機械的な統合が必要な場合、中空回転アクチュエータは構造上のさらなる利点を提供することができる。

高負荷CNC彫刻用

重量のあるワークピースや大型の回転テーブルには、異なるアプローチが必要です。

加工物の慣性モーメントが大きくなると、特に重心が回転軸から遠い場合、必要なトルクは大幅に増加する可能性がある。

このような場合、機械設計者は、連続トルク、最大トルク、出力耐荷重、ねじり剛性、加速度要件、デューティサイクル、および熱性能を評価する必要がある。

より高い負荷がかかる用途では、機械の構造によっては、高精度遊星回転アクチュエータやその他の高剛性伝動装置の方が適している場合があります。

回転軸の性能はCNC彫刻の品質にどのように影響するのか？

回転軸の品質は、完成品の品質に直接影響を与える可能性があります。

バックラッシュと輪郭精度

回転軸の方向が変わると、機械的なバックラッシュによって、指令された角度位置と実際の角度位置との間に差が生じる可能性がある。

これは、回転方向を頻繁に変更する必要のある輪郭を加工する場合に特に重要になります。

バックラッシュの少ない伝達機構は、CNC指令と実際の回転位置との間の関係をより予測可能なものにするのに役立ちます。

剛性と切削安定性

剛性の高い回転軸は、加工中に発生するトルクに対してより優れた耐性を発揮する。

切削力によって軸がたわむと、工作物に対する工具の位置が変化する可能性がある。

精密彫刻においては、これは寸法誤差や表面品質のばらつきにつながる可能性がある。

位置決めの再現性

インデックス機能を使用する場合、回転軸はあらかじめ定義された角度位置間を繰り返し移動することがあります。

同一ワークピースの複数の面を加工する場合、高い再現性は特に重要となる。

回転の滑らかさ

連続円筒彫刻には、正確な位置決めだけでなく、安定した回転が不可欠である。

トルクの変動、機械的な振動、または不安定なサーボ制御は、ツールパスの一貫性に影響を与える可能性があります。

エンコーダーフィードバックとモーションコントロール

エンコーダーフィードバックにより、制御システムは回転軸の位置を監視することができる。

多軸CNCアプリケーションでは、CNCコントローラが回転軸とX、Y、Z軸の動きを協調させる際に、信頼性の高い位置情報が必要となるため、正確なフィードバックが重要となる。

CNC彫刻機に最適な回転軸ソリューションの選択

最適な回転軸ソリューションは、機械の実際の要件によって異なります。

モーターの出力や減速比だけに基づいて駆動装置を選定するのではなく、機械メーカーはモーションシステム全体を評価すべきである。

CNC彫刻の要件：重要な回転軸に関する考慮事項

したがって、機械メーカーにとって、選定プロセスはアクチュエータのモデルから始めるのではなく、加工作業から始めるべきである。

まず、工作物の慣性モーメント、必要な回転速度、トルク、位置決め精度、デューティサイクル、および設置上の制約を決定します。次に、これらの要件を満たすことができる伝動装置とアクチュエータの構成を選択します。

HONPINE社製CNC彫刻機用回転運動ソリューション

HONPINEは、CNC工作機械、回転テーブル、4軸および5軸装置、その他の自動加工システム向けに構成可能な高精度回転運動ソリューションを提供しています。

CNC彫刻用途の場合、すべての機械に1つのアクチュエータを適用するのではなく、回転軸の要件に応じてソリューションを選択することができます。

ハーモニックロータリーアクチュエータは、コンパクトな統合、高精度な位置決め、低バックラッシュ、高トルク密度が重要な用途に適しています。

中空ハーモニックロータリーアクチュエータは、ケーブル、空気圧ライン、またはその他のコンポーネントが回転軸の中心を通過する必要がある場合に、さらなる柔軟性を提供することができます。

より高い耐荷重能力が求められる用途や、速度、剛性、トルクの異なる組み合わせが求められる用途には、高精度遊星回転アクチュエータやその他の回転伝動ソリューションも検討できます。

最終的なアクチュエータの選定は、実際のワークピースの慣性モーメント、必要なトルク、回転速度、位置決め要件、デューティサイクル、および機械的な設置条件に基づいて行うべきである。

結論

現代のCNC彫刻機において、回転軸は単に回転運動を追加する以上の、はるかに重要な役割を果たしている。

4軸加工機では、円筒形や多面体のワークピースの連続加工またはインデックス加工を可能にします。5軸システムでは、複雑な曲面やより高度な加工経路に対応する、協調型多軸モーションシステムの一部となります。

これらの用途の精度が高まるにつれて、回転軸には十分なトルクだけでなく、安定した回転、低バックラッシュ、高剛性、正確な位置決め、そして信頼性の高いフィードバックが求められるようになる。

調和回転アクチュエータは、これらの特性が重要なCNC回転軸向けに統合ソリューションを提供できます。適切な機械構造、エンコーダフィードバック、およびCNC制御システムと組み合わせることで、機械メーカーは彫刻や精密加工用途向けのコンパクトで高精度な回転軸ソリューションを開発できます。

しかし、最適なソリューションは常に用途から始まります。ワークピースの慣性、切削負荷、回転速度、精度、剛性、設置要件などを考慮して、回転軸の構成を決定する必要があります。HONPINEは、機械メーカーがCNC彫刻装置に適した回転運動ソリューションを選定・構成できるようサポートいたします。
