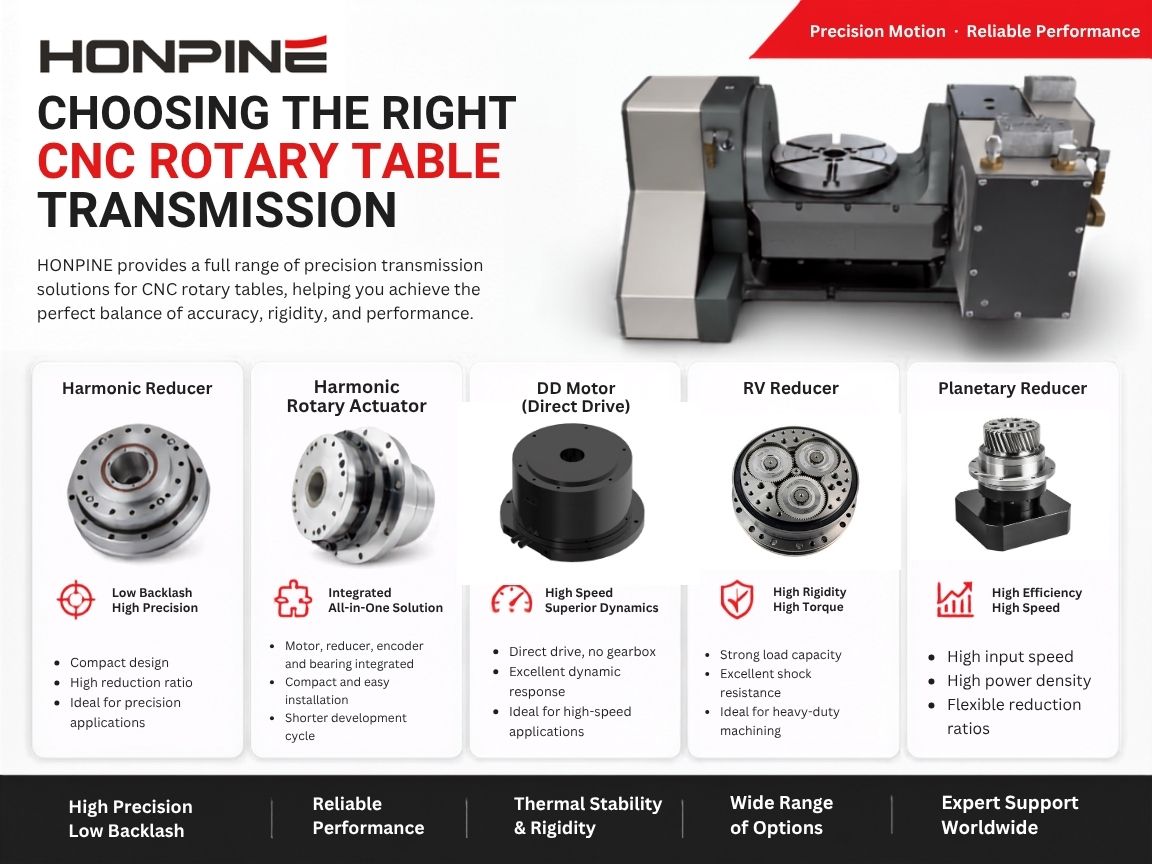

適切なCNCロータリーテーブル伝動機構を選ぶための12のポイント：ハーモニック減速機、ハーモニックロータリーアクチュエータ、DDモーター、遊星減速機

導入

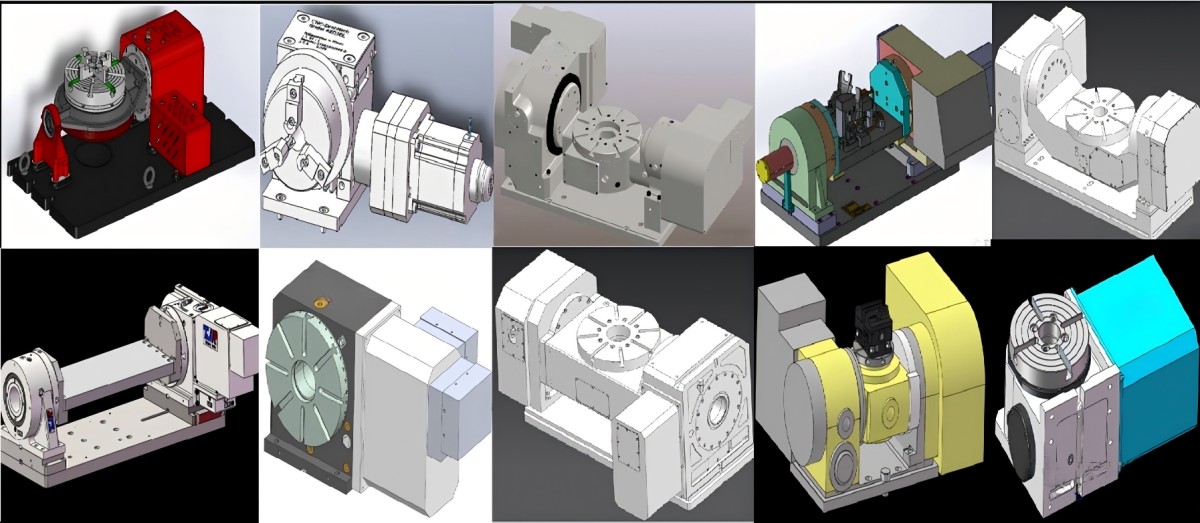

すべてのCNC回転テーブルに適した単一の伝動技術は存在しません。ウォームギア、ローラーカム機構、ハーモニック減速機、 RV減速機、遊星減速機、ダイレクトドライブモーターはそれぞれ独自の利点と適用範囲を持っています。

工作機械メーカーにとってより重要な問題は、単にどちらの技術が「優れている」かということではなく、どの伝動機構が回転軸の負荷、速度、精度、剛性、設置スペース、および動作条件に最も適しているかということである。

ハーモニック減速機は、バックラッシュが少なく、減速比が高く、構造がコンパクトですが、すべての重切削用途に最適なソリューションとは限りません。ハーモニックロータリーアクチュエータは機械的な統合を簡素化できますが、その統合設計には保守性と熱管理の考慮も必要です。DDモータは従来の機械式減速段を不要にし、優れた動的応答性を提供できますが、モータの寸法、連続トルク、発熱量を慎重に評価する必要があります。

このガイドでは、CNC回転テーブルのトランスミッションを選択する際に重要な12の要素について、ハーモニック減速機、ハーモニック回転アクチュエータ、DDモーター、RV減速機、遊星減速機を中心に解説します。

1. CNCロータリーテーブル伝動装置の精度要件を定義する

CNC回転テーブルの伝動装置を選定する際の最初のステップは、回転軸の実際の精度要件を明確にすることです。

位置決め精度と再現性は重要ですが、それだけが要素ではありません。エンジニアは、バックラッシュ、ねじり剛性、ベアリング精度、エンコーダ分解能、構造変形、熱安定性なども考慮する必要があります。

例えば、回転テーブルでは低バックラッシュのハーモニック減速機が使用される場合があるが、ベアリング配置や機械構造に十分な剛性がない場合、最終的なシステムの精度は依然として制限される可能性がある。

これは、トランスミッションを単独の部品としてではなく、回転軸システム全体の一部として評価する必要があることを意味する。

精密なCNC加工においては、伝動装置、エンコーダ、スピンドル、ベアリング、および制御システム間の関係が特に重要となる。

2. CNC回転テーブルの伝動装置を選ぶ際には、バックラッシュを考慮する

バックラッシュは、特に回転軸の方向が頻繁に変わる場合、回転軸の位置決めに直接的な影響を与える可能性があります。

回転テーブルが回転方向を反転する際、伝動機構内部の機械的なクリアランスが位置決め誤差の原因となることがあります。これが、低バックラッシュ伝動機構が精密CNC加工用途で魅力的な理由の一つです。

高調波減速機はバックラッシュが少ないことでよく知られており、角度位置決め精度が重要な要件となる場合に検討する価値がある。

しかし、バックラッシュが小さいからといって、回転軸全体が高い位置決め精度を達成するとは限らない。

エンコーダの分解能、ベアリングのクリアランス、構造的な剛性、加工公差、サーボ制御の性能など、すべてが最終結果に影響を与えます。

このため、エンジニアはバックラッシュのみに基づいてトランスミッションを選択するのではなく、機械構造と制御アーキテクチャ全体を評価すべきである。

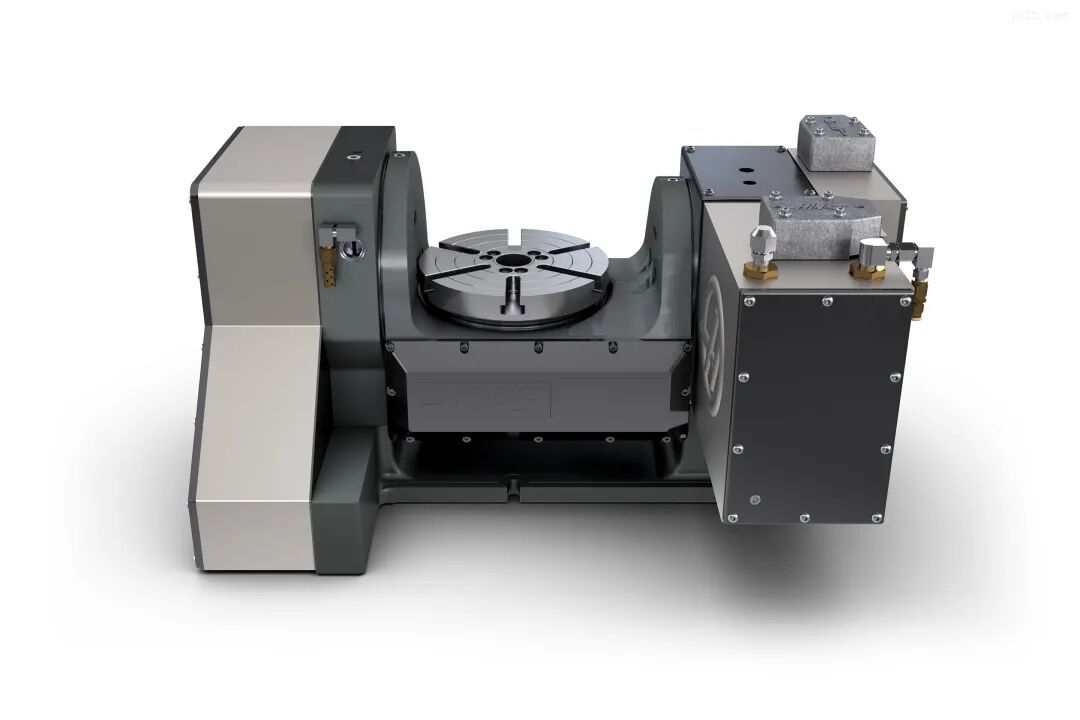

3. コンパクトでバックラッシュの少ないCNC回転テーブル伝動装置には、ハーモニック減速機を選択する。

CNC回転軸にコンパクトな寸法、高い減速比、低いバックラッシュの組み合わせが求められる場合、ハーモニック減速機は有力な選択肢となり得る。

多くの従来型減速機構と比較して、高調波伝達はコンパクトなパッケージで比較的高い減速比を実現できる。

これにより、サーボモーターはより高い入力速度で動作することができ、減速機は速度とトルクを回転軸に適したレベルに変換します。

コンパクトな構造は、設置スペースが限られているCNC装置にとって特に有用です。

高調波減速機は、電子機器製造装置、検査システム、レーザー加工装置、小型加工システムなどで使用される精密回転機構にも魅力的な選択肢となり得る。

しかし、エンジニアは、ハーモニック減速機が重負荷加工に最適な選択肢であると自動的に考えるべきではない。

激しい衝撃荷重、高い切削力、または極めて高い剛性が要求される用途については、実際の荷重条件、ねじり剛性、耐荷重能力、および最大トルク要件に基づいて評価する必要があります。

より正確な結論としては、低バックラッシュ、コンパクトさ、高減速比が重要な設計要件となる場合、ハーモニック減速機は特に魅力的な選択肢となる。

4. 調和型CNC回転テーブル伝動における減速比と出力トルクの検討

CNC回転テーブル用のハーモニック減速機を選定する際には、減速比も重要な要素となります。

高い減速比により、モーターはより高速で動作しながら、より低い回転速度とより高い出力トルクを実現できます。

しかし、必要な減速比は、モーター、負荷慣性、および必要な回転速度とは無関係に選択すべきではない。

減速比が高すぎると最大出力速度が制限される可能性があり、モーターと減速機の組み合わせが不適切だと加速性能や動的応答に影響を与える可能性がある。

したがって、エンジニアは、モータ速度、減速比、出力トルク、負荷慣性、および必要な回転軸速度の間の完全な関係を考慮する必要がある。

最大トルクも重要です。

CNC回転テーブルは、加速、減速、または加工中に短時間、高トルク状態になることがあります。そのため、選定する高調波減速機は、連続運転時とピーク運転時の両方で評価する必要があります。

これは、回転テーブルが大型のワークピースを搬送する場合や、頻繁な加減速を伴う動作を行う場合に特に重要です。

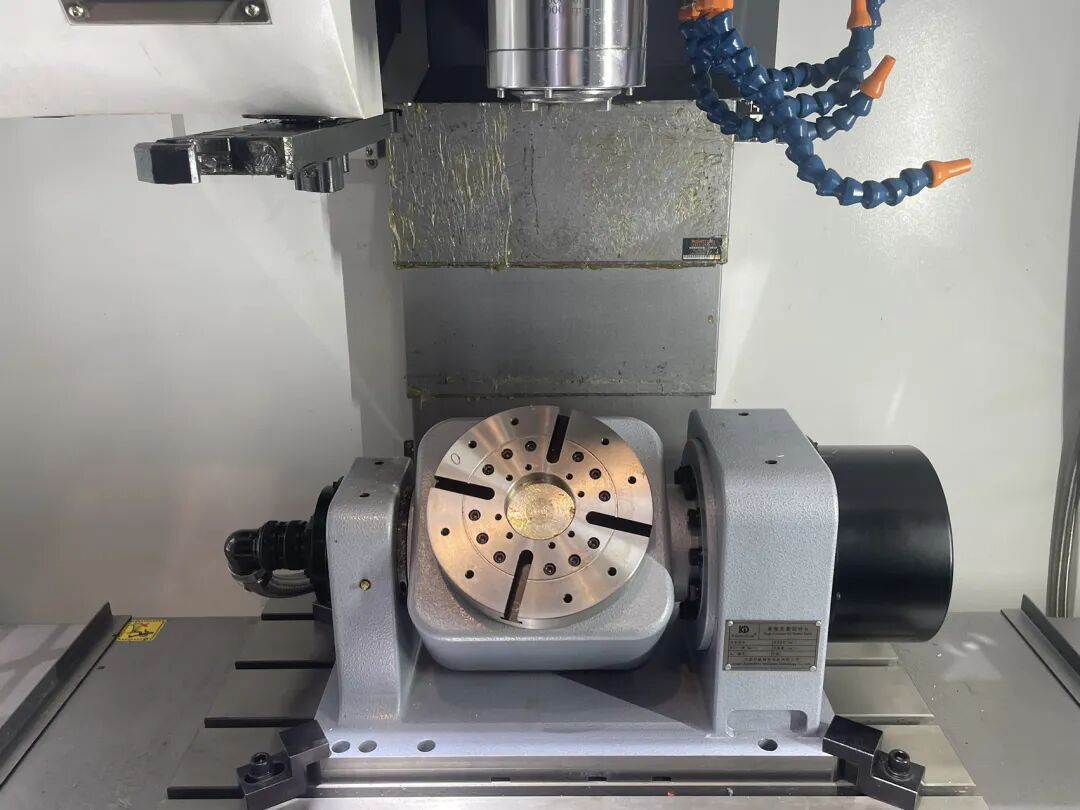

5. CNC回転テーブル伝動機構には、調和回転アクチュエータを選択する。

調和回転アクチュエータは、複数の駆動部品をコンパクトな回転モジュールに統合することで、調和伝達の概念をさらに発展させたものです。

従来の回転軸では、サーボモーター、減速機、エンコーダー、ベアリング、ハウジングを個別に選定し、統合する必要がある場合がある。

一体型のハーモニックロータリーアクチュエータを使用することで、このアーキテクチャを簡素化し、機械メーカーに求められる機械的統合の量を削減できる。

機器メーカーにとっては、開発期間を短縮し、設計・組み立てが必要な機械的インターフェースの数を減らすことができる。

調和回転アクチュエータは、小型CNC回転軸、精密回転装置、検査機、レーザー加工装置、自動製造システムなどに特に適しています。

一体構造は設置スペースの削減にも役立ち、機械に厳しい寸法制約がある場合に特に有効です。

しかし、統合には無視できない考慮事項も伴う。

機械メーカーは、統合型アクチュエータを選択する前に、モジュールの保守性、エンコーダ構成、ベアリング寿命、熱管理、および交換要件を評価する必要があります。

つまり、ハーモニックロータリーアクチュエータは、従来のモーターと減速機の組み合わせよりも必ずしも優れているわけではありません。その主な利点は、コンパクトさとモジュール性が重要な設計要件となる場合に、機械的な統合を簡素化できる点にあります。

6. CNC回転テーブル伝動における統合と設置スペースの評価

設置スペースは、CNC回転テーブルの伝動機構に大きな影響を与える可能性がある。

従来のモーターと減速機の組み合わせでは、追加のカップリング、取り付け構造、および機械的なインターフェースが必要になる場合があります。

小型機器では、これらの部品によって回転軸の全体寸法が大きくなる可能性がある。

調和回転アクチュエータは、個別の部品点数を減らし、より統合された機械的ソリューションを提供することができる。

これは、限られた機械スペース内に複数の回転機構を設置する必要がある、コンパクトな多軸装置において特に有用である。

しかし、小型の機械パッケージは、外形寸法だけで評価すべきではない。

エンジニアは、放熱性、耐荷重、エンコーダの設置、ケーブル配線、およびメンテナンスアクセスについても考慮する必要があります。

コンパクトな回転軸設計が成功するためには、これらの要素を総合的に考慮する必要がある。

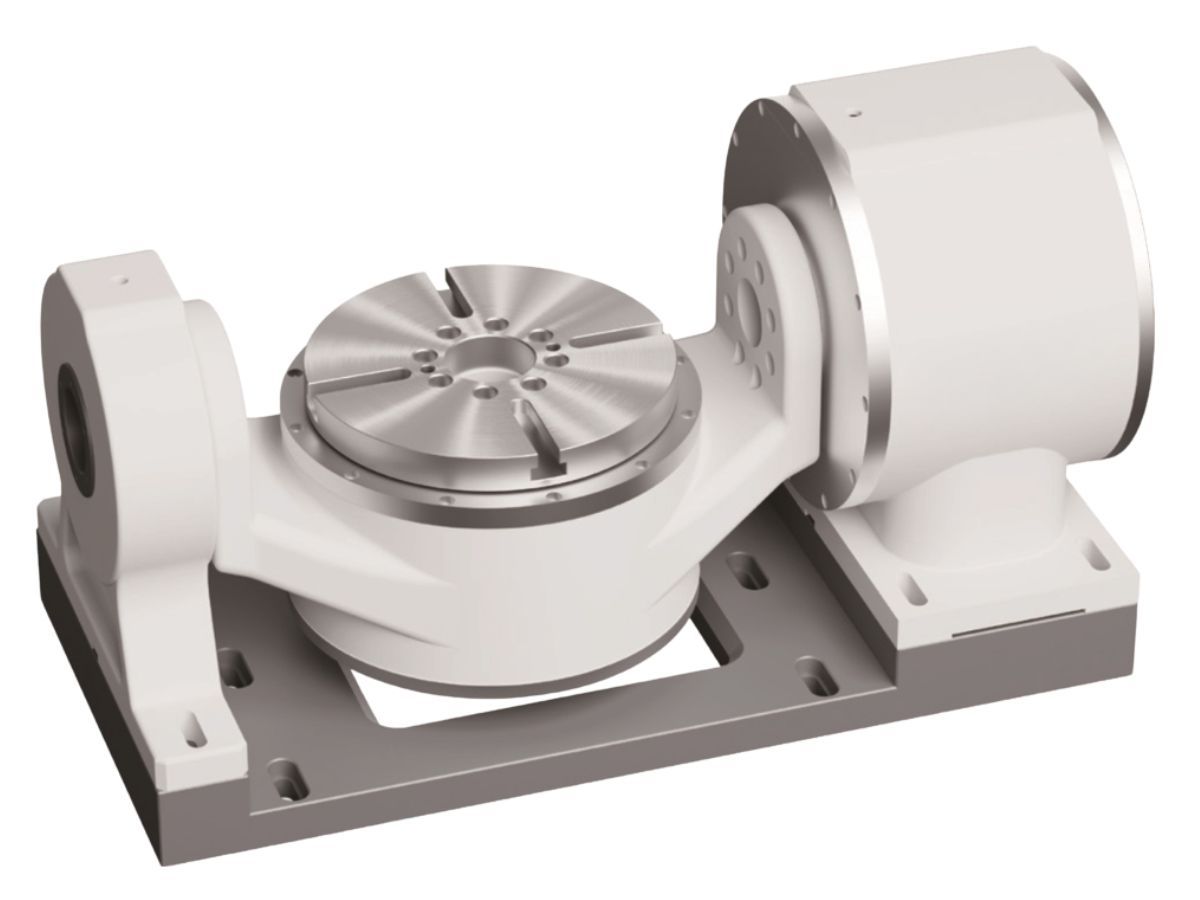

7. 高速CNC回転テーブル伝動にはDDモーターを選択する

DDモーター、すなわちダイレクトドライブモーターは、減速機ベースのシステムとは根本的に異なる伝達機構を採用している。

サーボモーターと機械式減速機を使用する代わりに、モーターが回転負荷を直接駆動する。

最も明白な利点の1つは、従来の機械的な減速工程が不要になることである。

これにより、機械式伝動部品の数を減らし、従来の減速機構に伴うギアのバックラッシュを回避できる。

したがって、DDモーターは優れた動的応答性を発揮できるため、連続回転、急速な加減速、高速運転を伴う用途に特に適しています。

これらは、高速CNC回転テーブル、5軸加工システム、および動的応答が重要なその他の精密回転用途に適している。

しかし、ダイレクトドライブ方式では、モーター自体が必要な出力トルクを提供しなければならないという点も重要です。

このため、モーターの直径、トルク密度、耐荷重、および熱性能は重要な設計要素となる。

8. DDモーターCNCロータリーテーブルトランスミッションを選択する際には、動的応答を考慮する

動的な応答性は、 CNC回転軸にDDモーターを検討する最も重要な理由の1つです。

回転テーブルが頻繁に加速・減速する必要がある場合、機械的な伝達部品を削減することで、モーターと負荷間の非常に直接的な応答を実現できます。

これは、同時5軸加工や、回転軸の速度と位置が連続的に変化するその他の用途において有益となる可能性がある。

DDモーターは、モーターと負荷の間に従来の機械的な減速段がないため、連続回転運動にも適している。

しかし、ダイレクトドライブ方式でも、システム上のあらゆる制約が解消されるわけではない。

モーターは十分な連続トルクと最大トルクを提供する必要があり、回転構造は負荷に対応し、熱安定性を維持できるものでなければならない。

連続運転時には、発熱が特に重要な問題となる可能性がある。

高精度加工においては、モーターおよび周囲の機械構造の熱膨張が位置決め精度に影響を与える可能性がある。

したがって、エンジニアは動的応答を、連続トルク、ピークトルク、熱管理、構造剛性と併せて評価する必要がある。

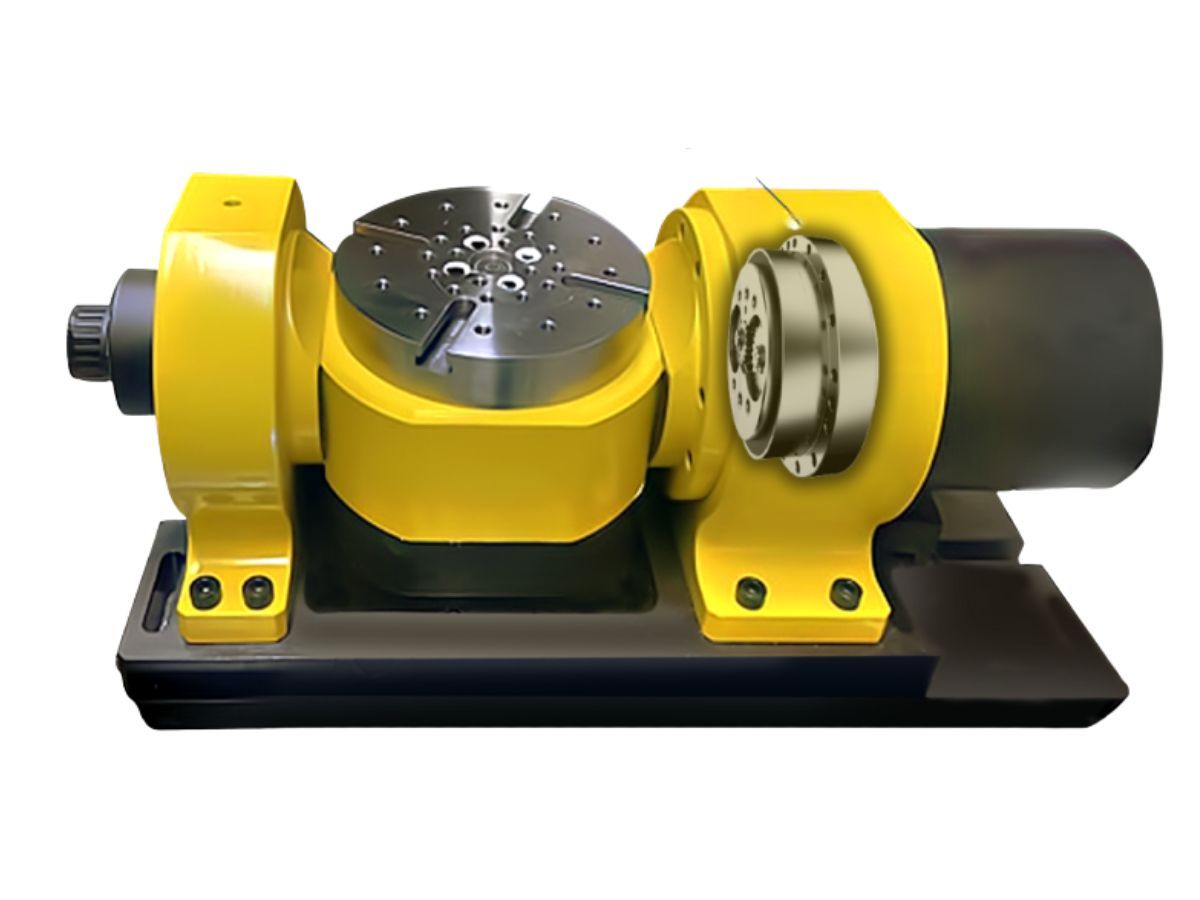

9. 高負荷CNC回転テーブル伝動装置にはRV減速機を検討する

高調波減速機は、 RV減速機の汎用的な代替品として提示されるべきではありません。

回転軸に高い剛性、高トルク、および衝撃荷重に対する耐性が求められる場合、RV減速機は特に魅力的な選択肢となり得る。

重量のあるワークピースを扱う大型CNC回転テーブルの場合、切削力と負荷慣性が重要な設計上の考慮事項となる可能性がある。

このような場合、可能な限り小型のトランスミッションパッケージを実現することよりも、剛性の方が重要になる可能性がある。

したがって、回転軸が大きな機械的負荷に耐えなければならない重負荷加工用途においては、RV減速機は実用的な選択肢となり得る。

これは、RV減速機が常に優れているという意味ではない。

それらは一般的に異なる機械的構造を持ち、サイズ、重量、システム統合の面で異なる要件を持つ場合がある。

適切な選択は、実際の用途によって異なります。

コンパクトさ、低バックラッシュ、高減速比が主な要件となる場合、ハーモニック減速機の方が魅力的な選択肢となる可能性がある。

重荷重、高い剛性、耐衝撃性が重視される場合は、RV減速機の方が適している可能性があります。

10．高速サーボCNC回転テーブル伝動装置に遊星減速機を検討する

遊星減速機は、 CNC回転軸アプリケーションにおけるもう一つの実用的な選択肢となる。

それらの主な利点としては、高い入力速度、優れた効率、柔軟な減速比、そして高い電力密度が挙げられる。

これらの特性により、遊星減速機は様々な高速サーボシステムや自動回転機構に適しています。

しかし、遊星減速機は、高調波減速機と比較して、単に高速であるとか、より優れた代替品であると説明されるべきではない。

バックラッシュ、効率、剛性、耐用年数は、具体的な設計、ギア段数、負荷条件、製品仕様によって異なります。

遊星減速機は、入力速度と効率が高いことが重要であり、極めて低いバックラッシュが主要な設計要件ではない場合に特に魅力的な選択肢となり得る。

機械メーカーにとって、これは遊星歯車機構を、CNC回転軸の実際の動作条件に応じて評価できるもう一つの選択肢とするものである。

11. CNC回転テーブル伝動におけるエンコーダフィードバック、熱安定性、および剛性の評価

高精度CNC回転テーブルは、モーターと伝動装置以上のものです。

エンコーダのフィードバック、熱安定性、機械的剛性は、回転軸の最終的な性能に大きな影響を与える可能性があります。

エンコーダは、制御システムに位置情報を提供します。その分解能と設置位置は、システムの精度と応答性に影響を与える可能性があります。

熱安定性も同様に重要である。

モーターの連続運転、摩擦、加工熱などにより、回転構造内部の温度が変化する可能性があります。その結果、熱膨張によって位置決め誤差が生じる場合があります。

機械的剛性もまた重要な要素である。

トランスミッション自体のバックラッシュが小さい場合でも、ハウジング、ベアリング、スピンドル、または機械構造の変形によって、ワークピースの最終位置が影響を受ける可能性があります。

このため、機械メーカーは、伝動装置、モーター、エンコーダー、ベアリング、スピンドル、ハウジング、制御システムなど、システム全体を評価する必要がある。

このシステムレベルのアプローチは、高精度CNC回転軸を設計する際に特に重要です。

12. 単一のコンポーネントではなく、完全なCNCロータリーテーブル伝動システムを選択してください。

最終的なトランスミッションの選定は、CNC回転テーブルの完全な動作要件に基づいて行うべきである。

低バックラッシュ、コンパクトな寸法、高減速比が求められる場合には、ハーモニック減速機が適している可能性がある。

機械メーカーがコンパクトで高度に統合された回転モジュールを求める場合、調和回転アクチュエータの方が魅力的な選択肢となる可能性がある。

高い動的応答性と連続的な直接回転が重要な場合は、DDモーターが好ましい場合がある。

RV減速機は、高い剛性と衝撃荷重耐性を必要とする重荷重用途により適している場合があります。

遊星減速機は、効率と入力速度が重要な高速サーボ用途において検討に値する。

重要な点は、これらの技術を個別に評価すべきではないということだ。

CNC回転軸の性能は、モーター、伝動装置、エンコーダー、ベアリング、スピンドル、機械構造、コントローラー、および実際の加工条件間の相互作用によって決定されます。

そのため、最適なCNC回転テーブル用トランスミッションは、必ずしも特定のカテゴリーで最高の仕様を持つものとは限りません。用途に応じて、トルク、速度、精度、剛性、熱安定性、統合性、耐用年数といった要素を最も適切に組み合わせたものが最適なのです。

結論

CNC回転テーブルの伝動装置を選ぶには、定格トルクやバックラッシュを比較するだけでは不十分です。

ハーモニック減速機は、バックラッシュが少なく、減速比が高い小型精密回転軸に特に適していますが、大きな衝撃荷重や極めて高い剛性が要求される場合は、慎重に評価する必要があります。

調和回転アクチュエータは、機械的な統合を簡素化し、設置スペースを削減できるが、機械メーカーは保守性、熱管理、および長期的なメンテナンスについても考慮する必要がある。

DDモーターはダイレクトドライブ方式を採用し、優れた動的応答性を備えているため、高速かつ連続的な回転用途に適していますが、モーターの寸法、連続トルク、および熱性能は依然として重要な考慮事項です。

RV減速機は、剛性、トルク、耐衝撃性が重視される高負荷用途において、依然として高い価値を発揮します。遊星減速機は、効率性と柔軟な減速比が重要な高速サーボシステムにおいて、実用的なソリューションを提供します。

CNC工作機械メーカーにとって、どの伝動技術が普遍的に最適かを問うのは正しいアプローチではありません。より有用な質問は次のとおりです。

どのCNC回転テーブル用トランスミッションが、回転軸の実際の要件に最も適していますか？

高精度、低バックラッシュ、コンパクトな寸法、高い動的応答性、およびシステム統合性といった要件を満たす必要がある場合、HONPINEのハーモニック減速機、ハーモニックロータリーアクチュエータ、DDモータ、および遊星減速機は、高精度回転運動システムを構築するためのさまざまな選択肢を提供します。
