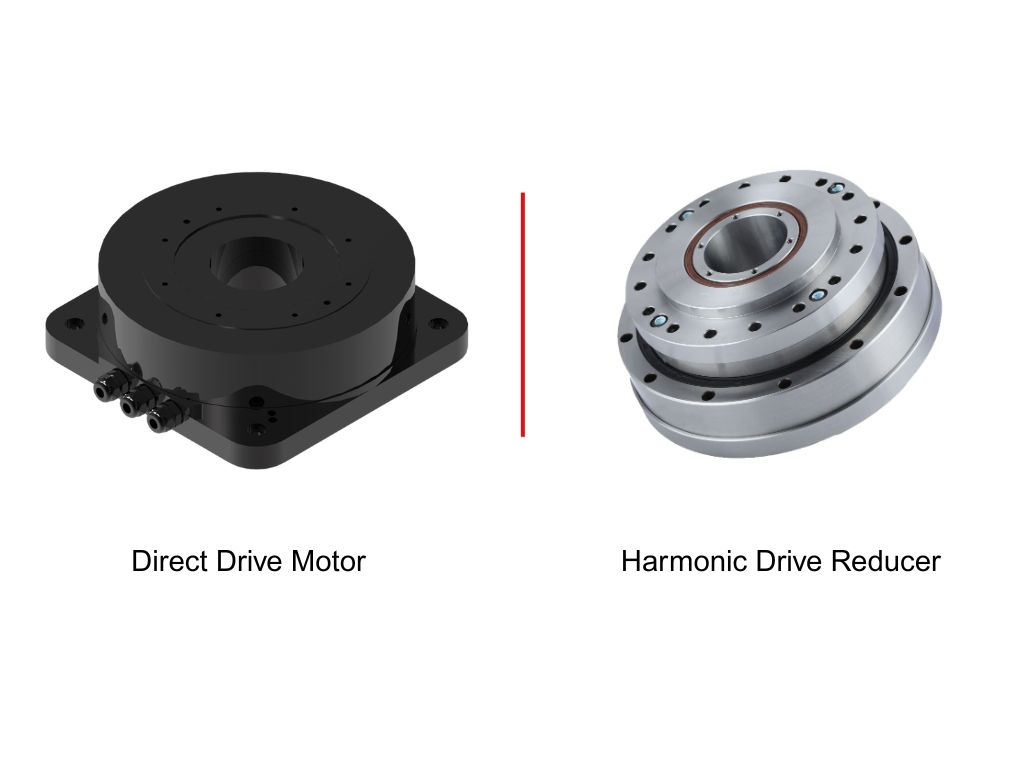

DDモーターとハーモニック減速機：適切な回転駆動装置を選定するための10の重要要素

導入

ロボット関節、CNC回転テーブル、半導体ハンドリングシステム、または精密自動化機械用の回転駆動装置を選択する際には、単にトルクが最も高いモーターやバックラッシュが最も低い減速機を選択するだけでは十分ではありません。

一般的に検討されるアプローチは大きく分けて2つあります。1つは負荷に直接接続するDDモーター（ダイレクトドライブモーター）で、もう1つはサーボモーターと組み合わせた高調波減速機です。

DDモーターは機械的な減速段を省略し、出力軸で直接トルクを発生させます。ハーモニック減速機（ハーモニックギアボックスまたは波動減速機とも呼ばれる）は、波動発生器、フレキシブルスプライン、および円形スプラインを使用して、コンパクトなパッケージ内で高い減速比を実現します。

どちらの技術も高い位置決め精度、低いバックラッシュ、優れた動作制御を実現できるが、その実現方法は全く異なる。

回転駆動装置を選定するエンジニアにとって、より有用な質問は単に「DDモーターとハーモニック減速機のどちらが優れているか？」ということではありません。

より適切な質問は次のとおりです。

トルク、速度、精度、慣性、設置スペース、デューティサイクル、剛性、および制御に関するアプリケーションの要件を満たす技術はどれですか？

この記事では、DDモーターとハーモニック減速機を10の主要な要素で比較し、それぞれの技術が実用上どのような利点を持つのかを説明します。

1. DDモーターとハーモニック減速機：2つの回転駆動システムはどのように動作するのか？

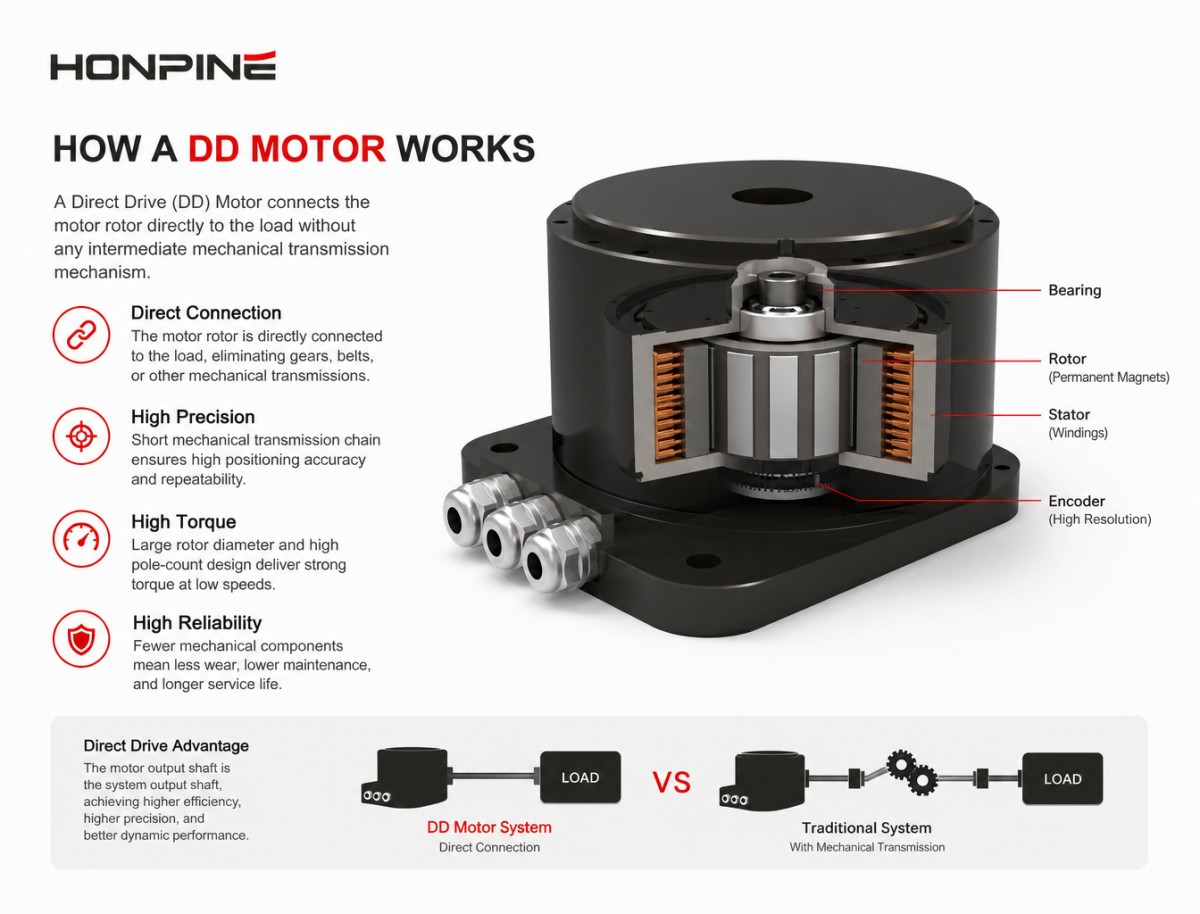

DDモーターの仕組みとは？

DDモーター（ダイレクトドライブモーター）は、中間ギアボックス、ベルト、プーリー、その他の機械的な伝達機構を介さずに、モーターのローターを駆動対象物に直接接続します。

産業機器に使用される回転式DDモーターのほとんどは、高極数永久磁石モーター構造に基づいています。比較的大きなローター径により、モーターは低回転速度でも大きなトルクを発生させることができます。

機械的な減速段がないため、モーターの出力軸はそのまま運動システムの出力軸となる。

これにより、非常に短い機械式伝達チェーンが実現する。

モーターと負荷の間には、ギアのかみ合いも、フレキシブルスプラインも、機械的な減速比もありません。

主な構成要素としては、一般的に、固定子、回転子、永久磁石、巻線、ベアリング、および高分解能エンコーダーなどが挙げられる。

モータの位置が負荷の位置に直接接続されているため、エンコーダは特に重要になります。

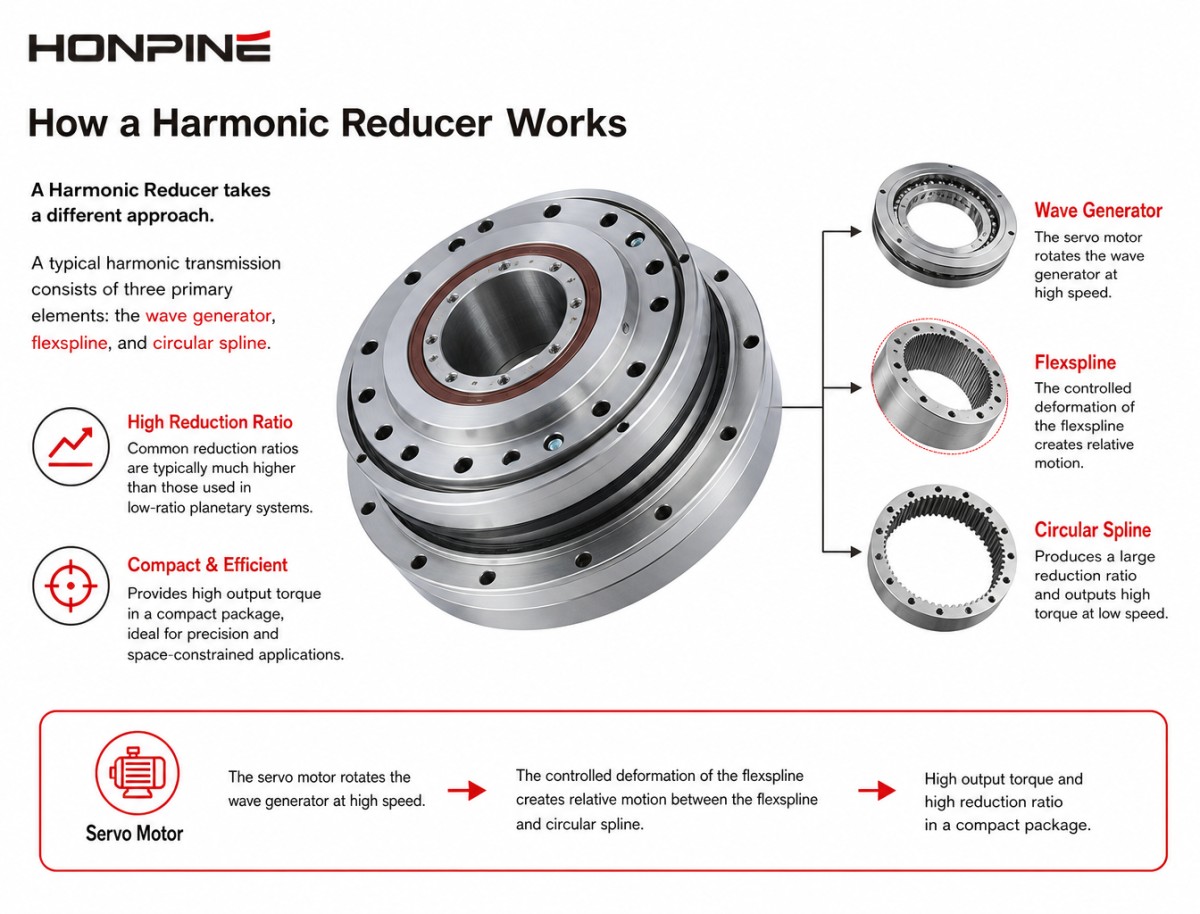

高調波減速機はどのように機能するのか？

高調波低減器は、異なるアプローチを採用している。

一般的な高調波伝達装置は、波形発生器、フレキシブルスプライン、円形スプラインという3つの主要要素から構成されます。

サーボモーターが波発生器を高速回転させる。フレキシブルスプラインの制御された変形により、フレキシブルスプラインと円形スプラインの間に相対運動が生じ、大きな減速比が実現される。

一般的な減速比は、低減速比の遊星歯車機構で使用される減速比よりもはるかに高いのが一般的です。

これにより、比較的小型の高速サーボモーターでも、より低い速度でより高い出力トルクを発生させることが可能になる。

したがって、高調波減速機は重要な機械的利点を提供する。

高出力トルクと高減速比をコンパクトなパッケージに凝縮。

これが、ハーモニックギアボックスがロボットの関節部、精密回転軸、小型自動化機器などに広く使用されている主な理由の一つです。

2. DDモーターとハーモニック減速機：減速比と出力トルク

これら2つの技術の最大の違いの一つは、出力トルクの発生方法にある。

DDモーターは、モーターのトルクを増幅するために減速比を使用しません。

モーター自体が必要な出力トルクを発生させなければならない。

このため、必要なトルクを増やすには、モーターの直径、有効磁気体積、巻線容量、または冷却能力を増やす必要がある場合が多い。

高調波減速機は、その減速比によってトルク増幅を発生させる。

例えば、高速で動作するサーボモーターは、減速比が50:1または100:1のハーモニック減速機と組み合わせることができる。

理論的な関係は次のように簡略化できる。

出力トルク ≈ モータトルク × 減速比 × 伝達効率

実際の出力トルクは、減速機の効率、熱条件、加速要件、およびデューティサイクルも考慮に入れる必要がある。

これにより、比較的小型のモーターパッケージから高いトルクを必要とする用途において、高調波減速機は大きな利点を発揮します。

必要な出力速度が比較的低く、かつ直接的なトルク発生が用途に有利な場合、DDモーターはより魅力的な選択肢となる。

工学的考慮事項

アプリケーションに以下の要件がある場合：

• 非常に高いトルク

• 限られた半径方向の空間

• 高い減速比

• コンパクトなモーター寸法

高調波低減器の方が、多くの場合、組み込みが容易です。

アプリケーションに以下の要件がある場合：

• 低速連続回転

• ダイレクトトルク制御

• 高い動的応答性

• 機械式トランスミッションのバックラッシュはゼロ

• DDモーターの方がより適切かもしれません。

3. バックラッシュと位置決め精度

バックラッシュは、DDモーターとハーモニック減速機との違いとして最も頻繁に議論される点の1つです。

DDモーターは、モーターと負荷の間に機械的なギア伝達機構を備えていません。

したがって、従来の意味でのギアのバックラッシュは存在しない。

これは、回転方向が頻繁に変化し、負荷がわずかな指令変更に即座に対応する必要がある用途において特に有効です。

例としては、精密検査ステージ、半導体製造装置、高速インデックスシステム、および特定のロボット関節などが挙げられる。

しかし、DDモーターが自動的に完璧な位置決め精度を提供すると言うのは誤解を招くだろう。

DDシステムの最終的な位置決め精度は、依然として以下の要素に依存します。

• エンコーダーの精度

• サーボチューニング

• ベアリング振れ

• 機械的剛性

• 熱変形

• 設置精度

• 負荷変動

一方、高調波減速機は機械式伝動装置である。

高品質のハーモニック減速機は極めて低いバックラッシュを実現できるため、精密ロボットや自動化アプリケーションに適しています。

重要な違いは、バックラッシュが低いことと、機械的な伝達がゼロであることは同じではないということである。

多くの産業用途において、高精度ハーモニック減速機のバックラッシュはすでに十分に小さいため、残りの誤差は機械の他の要素によって支配される。

したがって、エンジニアはアプリケーション仕様に「高精度」と記載されているという理由だけでDDモーターを選定すべきではない。

実際の位置決め精度と再現性に関する要件は、機械全体レベルで評価する必要がある。

4. 動的応答：DDモーター対ハーモニックギアボックス

動的応答性も、DDモーターが大きな優位性を持つ分野の一つです。

DDモーターは、電磁トルクを負荷に直接加える。

モーターと負荷の間にはギアボックスがないため、機械的なコンプライアンス、伝達誤差、または追加の回転要素は発生しません。

これにより、システムの動的な挙動を簡素化できる。

結果は次のようになる可能性がある。

• 急加速

• 急激な減速

• スムーズな後退

• 高サーボ帯域幅

• 優れたトルク応答

このため、DDモーターは高速インデックス動作や精密動作用途において特に魅力的な選択肢となる。

しかし、高調波減速機は必ずしも「遅い」とは限らない。

適切に設計されたハーモニックドライブシステムは、特に減速機のサイズが適切で、サーボ制御システムが適切に調整されている場合、優れた動的性能を実現できます。

主な違いは、調和伝達によって運動連鎖に機械的な剛性と柔軟性が導入される点である。

極めて高速なトルク変化や、非常に透過性の高い力制御を必要とする用途においては、この区別はますます重要になる。

5. トルク密度と設置スペース

これは、高調波減速機がDDモーターよりも優れた性能を発揮することが多い分野の一つです。

DDモーターは、トルクを直接発生させるために、十分な電磁半径と有効磁気体積を必要とする。

出力トルクが増加すると、モーターの直径が相対的に大きくなる可能性がある。

これは、回転テーブルや、半径方向に空間が確保できるその他の機器には許容できる。

ロボットの関節部では、さらに難易度が高くなります。

ロボット関節は、直径が非常に限られている一方で、以下の要件も同時に満たす必要がある。

• 高出力トルク

• 高い減速比

• 軽量

• 高剛性

• コンパクトなパッケージ

まさにここで、ハーモニックギアボックスの魅力が際立つのです。

小型サーボモーターと高調波減速機を組み合わせることで、極めて大きなモーター径を必要とせずに、相当な出力トルクを発生させることができる。

小型ロボット関節の場合、これは決定的な利点となり得る。

実用的比較

大型回転テーブルには、大型のDDモーターを搭載するのに十分なスペースがあるかもしれない。

6軸ロボット関節ではそうではないかもしれない。

したがって、駆動技術を選択する前に、機器の物理的な構造を考慮する必要がある。

6. 効率、発熱量、デューティサイクル

効率性は、単に機械部品の数を比較するよりも複雑な問題である。

DDモーターは、ギアボックスに伴う機械的な伝達損失を排除します。

これは非常に効率的な機械動力伝達経路を提供できる。

しかし、DDモーターは比較的低速で動作しながら高トルクを発生させることができる。

低速・高トルクの連続運転時には、モーターは相当量の電流を必要とする場合があります。

したがって、銅の損失は重要な熱的考慮事項となり得る。

高調波減速機は、機械的な変形と摩擦によって伝送損失を発生させる。

その効率は一般的に直接的な機械的接続よりも低く、実際の値は減速比、速度、負荷、潤滑、温度、および運転条件に大きく左右される。

したがって、エンジニアは単一の公称効率値を用いるのではなく、実際の稼働サイクルにおける効率を評価すべきである。

例えば、連続回転する精密回転テーブルには、DDモーターが特に魅力的な選択肢となる可能性がある。

断続的に動作するものの、狭い範囲で非常に高いピークトルクを必要とするロボット関節には、ハーモニック減速機の方が依然として優れた選択肢となる可能性がある。

7. 剛性と機械的コンプライアンス

DDモーターと高調波減速機を比較する際、システムの剛性はしばしば見落とされがちである。

DDモーターはギアボックスを排除するため、機械的なコンプライアンスの主要な原因の一つを取り除くことができる。

負荷はモーターに直接接続されている。

これにより、機械システムが簡素化され、トルク伝達の透明性が向上する。

しかし、DDシステムの全体的な剛性は、モーターハウジング、ベアリング、シャフト、取り付け構造、および機械フレームに依然として依存する。

ハーモニック減速機は、固有のねじり剛性特性を持っている。

フレックススプラインは、動作中に弾性変形するように意図的に設計されています。

これは調和伝達の原理を提供するだけでなく、ある程度のねじりコンプライアンスも導入する。

通常のロボットの動作においては、これは必ずしも不利な点ではない。

実際、ハーモニック減速機の機械的特性はサーボ制御と相性が良く、ロボットのスムーズな動作に貢献する。

しかし、極めて広帯域な力制御アプリケーションにおいては、制御モデルに機械的コンプライアンスを含める必要がある。

8. エンコーダの要件

エンコーダの選定は、DDモーターと高調波減速機を比較する際に特に重要です。

DDモーターの場合、エンコーダーは出力位置に直接関係します。

したがって、エンコーダーの誤差は出力測定値に直接反映される。

これは以下の点に高い要求を課す。

• エンコーダー解像度

• エンコーダーの精度

• 設置の同心性

• 熱安定性

• サーボチューニング

高分解能アブソリュートエンコーダは、高精度DDアプリケーションで一般的に使用されています。

高調波減速機は、モータと出力の間に機械的な減速比を提供する。

これは、出力側から見た場合、モータ側のエンコーダの分解能が実質的に機械的な減速比によって乗算されることを意味する。

しかし、エンジニアはこれを、減速機がすべての位置決め誤差を自動的に解消するという意味だと解釈すべきではない。

減速機は、独自の伝達誤差、ねじり変形、温度変化、および機械的公差を発生させる。

したがって：

エンコーダーの解像度が高いからといって、必ずしもシステムの精度が高いとは限らない。

エンコーダ、伝達機構、ベアリング、機械構造、および制御アルゴリズムは、すべてまとめて考慮する必要がある。

9. 信頼性、保守性、耐用年数

DDモーターは、比較的シンプルな機械的伝達構造を持つ。

ギア潤滑を必要とするギアボックスはなく、機械的な伝達サイクルを受けるフレキシブルスプラインやギア歯もありません。

これにより、メンテナンスの必要性を軽減できます。

クリーンルーム内の半導体製造装置や、メンテナンスのためのアクセスが困難な機械にとって、これは非常に有益となる可能性がある。

しかし、DDモーターは完全にメンテナンスフリーというわけではない。

ベアリング、エンコーダーシステム、冷却システム、および電気部品についても、耐用年数を考慮する必要がある。

高調波減速機は適切な潤滑が必要であり、定格負荷、速度、温度、および使用サイクル内で運転されなければならない。

フレキシブルスプラインは重要な部品であり、動作中に繰り返し弾性変形を受ける。

したがって、減速機の選定においては、すべての高調波減速機が同じ寿命を持つと単純に仮定するのではなく、期待される耐用年数を考慮する必要がある。

連続運転を行う高サイクルロボット関節の場合、減速機の疲労寿命は重要な選定要因となり得る。

制御された条件下で稼働するクリーンルーム用回転ステージの場合、DDモーターのメンテナンス上の利点がより重要になる可能性がある。

10. DDモーターとハーモニック減速機：どちらがあなたの用途に適しているでしょうか？

絶対的な勝者は存在しない。

最適な選択は、機器の機械的要件によって異なります。

精密回転テーブル用DDモーター

DDモーターは、以下のような用途に特に適しています。

半導体検査ステージ、ウェーハ検査装置、高精度インデックステーブル、光学検査システム、レーザー加工機、高速回転位置決めシステム。

これらの用途では、ダイレクトドライブ、低い機械的バックラッシュ、高速応答、滑らかな回転といった利点が得られます。

例えば、半導体検査用回転ステージでは、角度位置決め精度、再現性、振動制御、および高速インデックス動作が優先される場合がある。

このような状況では、DDモーターの利点は、その直径の大きさや初期費用の高さを上回る可能性がある。

ロボット関節用高調波減速機

高調波抑制器は、特に以下のような用途に適しています。

産業用ロボットの関節、協働ロボット、ヒューマノイドロボットの関節、カメラジンバル、AGV（無人搬送車）の操舵機構、および小型回転アクチュエータ。

主な理由は、単に精度が高いというだけではない。

それは以下の組み合わせです。

高減速比＋高トルク密度＋コンパクトな寸法＋低バックラッシュ。

ロボットの肩関節や手首関節は、設置スペースが限られている。

大型のDDモーターを使用すると、ジョイントの直径と重量が増加する可能性があります。

高調波減速機を用いることで、設計者はより小型の高速サーボモーターを使用しながら、高い出力トルクを発生させることができる。

これは、高調波伝送の最も重要な実用的利点の1つである。

協働ロボットにおけるDDモーターとハーモニック減速機の比較

協働ロボットは、精度と人間との相互作用の両方を必要とするため、特別な配慮に値する。

DDモーターはトルクを直接伝達するため、優れたトルク応答性を発揮できます。

これは力の制御に役立つ可能性がある。

しかし、高い出力トルクが必要な場合、モーターは比較的大きくなる可能性がある。

高調波減速機を用いることで、よりコンパクトな接合部構造を実現できる。

バックラッシュが少なく、トルク密度が高いため、協働ロボットの関節に幅広く応用できる。

そのトレードオフとして、機械式伝達機構は、力制御アルゴリズムを設計する際に考慮しなければならないコンプライアンスと伝達特性をもたらす。

したがって、協働ロボットのアプリケーションにおいては、DDとハーモニックのどちらが「優れているか」という単純な問題ではない。

デザイナーは以下を評価する必要がある。

関節トルク、関節速度、ロボットのペイロード、外部力要件、関節径、重量、逆駆動性、剛性、制御帯域幅、および安全戦略。

CNC回転テーブルにおけるDDモーターとハーモニック減速機の比較

CNC回転テーブルは、もう一つの有用な比較対象となる。

高精度CNC回転テーブルには、以下のものが必要となる場合があります。

• 高い角度位置決め精度

• 高い再現性

• 滑らかな補間

• 迅速なインデックス作成

• 高剛性

• 連続運転

• 低振動

DDモーターは、モーターがテーブルを直接駆動するため、高速ダイレクトドライブ式回転テーブルにとって非常に魅力的な選択肢となり得る。

これにより、ギアボックスのバックラッシュが解消され、トランスミッションの構造を簡素化できる。

しかし、回転テーブルが比較的コンパクトなパッケージ内で高いトルクを必要とする場合、ハーモニック減速機は依然として有効な手段となり得る。

適切な選択は、テーブル径、工作物の慣性モーメント、必要な速度、切削力、加速度、位置決め精度に大きく左右されます。

重切削加工においては、バックラッシュをなくすことよりも、回転軸全体の機械的剛性と耐荷重能力の方が重要になる場合がある。

DDモーターを選ぶべきタイミングは？

直接トルク制御と動的応答性を重視する用途では、DDモーターを検討する価値があります。

典型的な症状としては以下のようなものがあります。

• 低～中程度の出力速度

• 高精度な位置決め

• 頻繁な加速と減速

• 頻繁な方向転換

• 連続回転運動

• 最小限の機械的伝達

• メンテナンスの手間が少ない

• 十分な設置直径

代表的な用途としては、半導体製造装置、検査システム、精密回転テーブル、光学機器、高速インデックスマシン、および一部のロボット関節などが挙げられる。

高調波低減器がより良い選択肢となるのはどのような場合か？

コンパクトさとトルク密度が設計上の主要な制約となる場合、一般的にハーモニック減速機の方が魅力的な選択肢となる。

典型的な症状としては以下のようなものがあります。

• 高出力トルク

• 設置スペースが限られている

• 高い減速比

• 低バックラッシュ

• 小型ロボット関節

• 高い積載重量比の要件

• 中程度から高い測位精度

• 入力で利用可能なサーボモーター速度

代表的な用途としては、産業用ロボット、協働ロボット、ヒューマノイドロボット、ロボット用回転アクチュエータ、カメラシステム、AGV（無人搬送車）の操舵機構、小型自動化機器などが挙げられる。

DDモーターとハーモニック減速機は必ずしも競合関係にあるとは限らない

重要な点は、DDモーターと高調波減速機は、必ずしもあらゆる用途で競合するわけではないということである。

それらはそれぞれ異なる機械的な問題を解決する。

DDモーターは機械的な減速段を排除します。

調和減速機は、コンパクトで高減速比の機械式伝動装置を実現する。

システムによっては、最適な解決策は、異なる軸上で異なる技術を組み合わせることさえあるかもしれない。

例えば、精密自動化機械では、高速回転位置決め軸にDDモーターを使用し、小型補助回転軸にはハーモニック減速機を使用する場合があります。

ロボットによっては、高トルク関節にハーモニックトランスミッションを使用する一方、低慣性やトルク透過性がより重要な場合にはダイレクトドライブを使用する機構もある。

したがって、最適なエンジニアリング手法は、各軸の要件に応じて伝達機構のアーキテクチャを選択することである。

DDモーターとハーモニック減速機：クイック選定ガイド

DDモーター vs. ハーモニック減速機：最終決定

DDモーターとハーモニック減速機のどちらを選ぶかは、バックラッシュ、トルク、価格といった単一の仕様に基づいて決定すべきではありません。

DDモーターは、機械が直接的なトルク伝達、高い動的応答性、滑らかな動作、そして最小限の機械的伝達といった利点を享受できる場合に魅力的です。

高トルク密度、コンパクトな寸法、高い減速比、そして低いバックラッシュが求められる機械には、ハーモニック減速機が魅力的な選択肢となる。

精密回転テーブル、半導体製造装置、光学システム、高速インデックス機構などにおいて、ダイレクトドライブ式回転モーターは大きな利点をもたらします。

ロボット関節、協働ロボット、ヒューマノイドロボット、小型回転アクチュエータなどにおいては、ハーモニック減速機またはハーモニックギアボックスを使用することで、トルク、サイズ、精度、コストのバランスをより良く取ることができる場合が多い。

したがって、最も重要な工学原理は単純である。

モーターや減速機を最初に選んではいけません。まずモーションアーキテクチャを選定してください。

必要なトルク、速度、慣性、位置決め精度、デューティサイクル、設置スペース、剛性、熱条件、およびメンテナンス要件が明確になれば、適切な回転駆動技術を特定することがはるかに容易になります。

機器メーカーにとって、このアプローチは、カタログの仕様だけで個々の製品を比較するのではなく、DDモーター、ハーモニック減速機、遊星減速機、および一体型回転アクチュエータを、同じ用途固有の基準に基づいて評価することを可能にする。

よくある質問：DDモーターとハーモニック減速機の比較

DDモーターはハーモニック減速機よりも精度が高いのでしょうか？

必ずしもそうとは限りません。

DDモーターは機械的なギアのバックラッシュを排除するため、精密な動作を実現する上で大きな利点となります。ただし、最終的なシステム精度は、エンコーダの精度、ベアリングの振れ、機械的剛性、熱変形、サーボの調整、および設置状況にも左右されます。

高品質のハーモニック減速機は、非常に低いバックラッシュを実現でき、適切に設計されたサーボシステムにおいて優れた位置決め性能を発揮することができる。

ロボットの関節にはDDモーターの方が適しているのでしょうか？

必ずしもそうとは限らない。

DDモーターは優れたトルク応答性と直接的な力伝達を実現できるが、高トルクのDDモーターは比較的大きな直径を必要とする場合がある。

小型ロボット関節の場合、ハーモニック減速機は、トルク密度、減速比、サイズ、および低バックラッシュの点で、より優れた組み合わせを提供することが多い。

なぜDDモーターは通常、サイズが大きいのでしょうか？

DDモーターには、トルクを増幅するためのギアボックスがありません。

モーター自体が必要な出力トルクを発生させる必要がある。トルクを増加させる方法の一つとして、モーターの有効半径と有効磁気体積を大きくすることが挙げられ、その結果、モーターの直径が大きくなる可能性がある。

高調波減速機はバックラッシュゼロを実現できますか？

高精度ハーモニック減速機は極めて低いバックラッシュを実現できるが、完全にギアレスのダイレクトドライブシステムと同等とみなすべきではない。

機械式伝動装置には、固有の剛性、弾性変形、製造公差、および伝動特性が存在する。

CNC回転テーブルにはどちらが良いですか？

どちらも適している。

DDモーターは、ダイレクトドライブ、滑らかな動作、高速インデックス動作が重要な高速高精度回転テーブルに特に適しています。

高トルクとコンパクトなパッケージングがより重要な場合、高調波減速機は魅力的な選択肢となり得る。

最終的な選択においては、工作物の慣性、切削力、テーブル径、速度、加速度、位置決め精度、および剛性を考慮する必要がある。

半導体製造装置にはどちらが適していますか？

DDモーターは、ダイレクトドライブ、低い機械的バックラッシュ、および高速応答性を備えているため、精密な回転位置決め装置や検査装置によく用いられます。

しかし、最終的な選定は、具体的な機器のアーキテクチャ、ペイロード、クリーンルームの要件、速度、精度、および熱的制約によって決まります。

結論

DDモーターとハーモニック減速機の比較は、究極的には回転運動に対する2つの異なるアプローチの比較である。

DDモーターは機械的な減速段を排除し、直接的なトルク発生、高い動的応答性、および最小限の機械伝達に重点を置いています。

高調波減速機は、高トルク密度とコンパクトな機械的統合を実現するために、高減速比の波動歯車機構を採用している。

どちらの技術も、普遍的に優れているとは言えない。

最適な解決策は、機械が実際に何を必要としているかによって異なります。

精密回転テーブル、半導体検査システム、光学機器、高速インデックス機構などにおいて、DDモーターは大きな利点をもたらすことができる。

ロボット関節、協働ロボット、ヒューマノイドロボット、小型回転アクチュエータ、その他スペースに制約のある機構において、ハーモニック減速機は、トルク、サイズ、精度、機械的統合性において、より実用的な組み合わせを提供することができる。

次世代の自動化機器やロボット機器を設計するエンジニアにとって、本当の問題は「DDモーターかハーモニック減速機か？」ではない。

それは：

「利用可能な機械的、熱的、制御的、およびコスト上の制約内で、必要な性能を発揮できる回転駆動アーキテクチャはどれか？」
