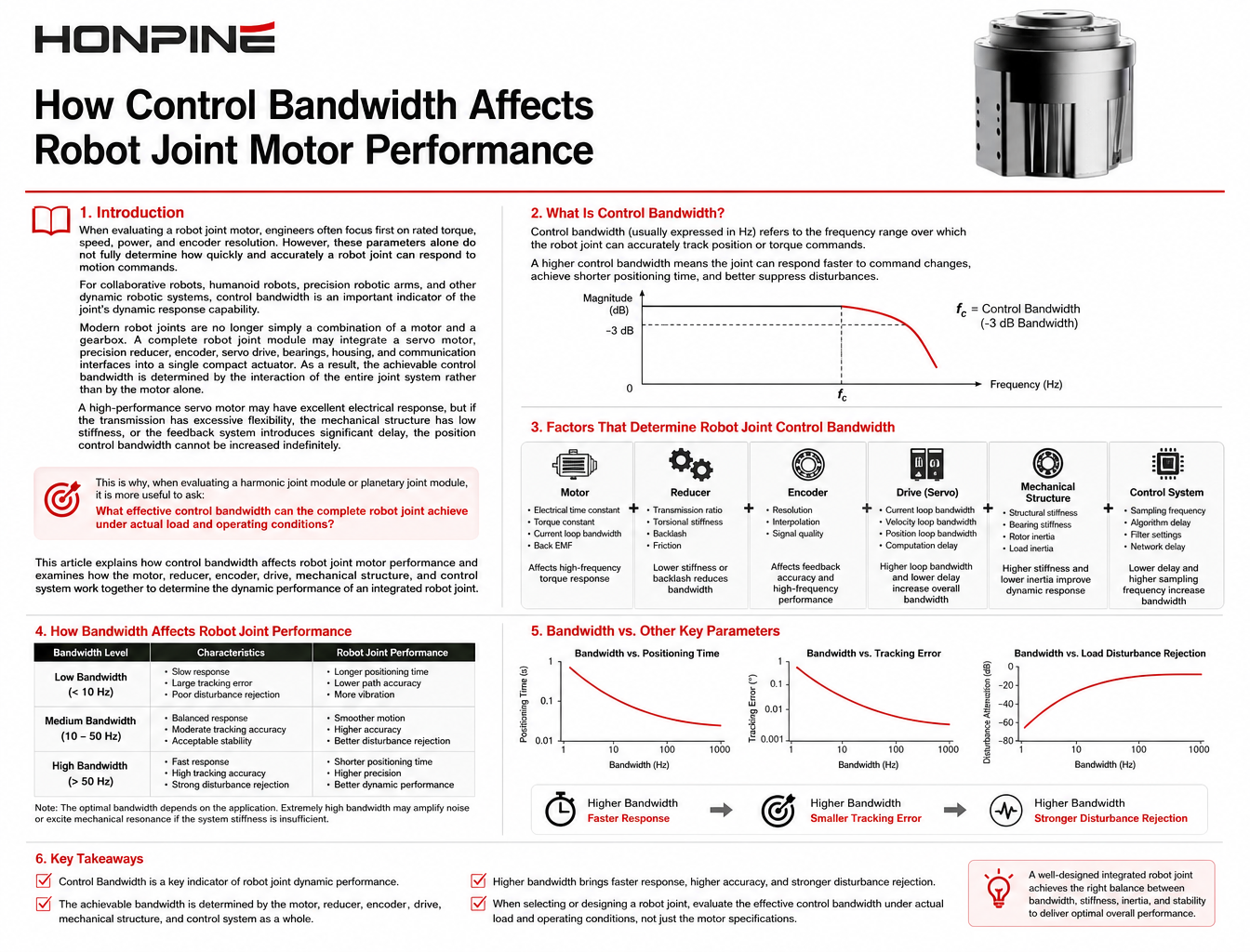

制御帯域幅はロボット関節モーターの性能にどのような影響を与えるか？

導入

ロボット関節モーターを評価する際、エンジニアはまず定格トルク、速度、出力、エンコーダ分解能に注目しがちです。しかし、これらのパラメータだけでは、ロボット関節が動作指令にどれだけ迅速かつ正確に応答できるかを完全に判断することはできません。

協働ロボット、ヒューマノイドロボット、精密ロボットアーム、その他の動的ロボットシステムにおいて、制御帯域幅は関節の動的応答能力を示す重要な指標である。

現代のロボット関節は、もはや単にモーターとギアボックスを組み合わせたものではありません。完全なロボット関節モジュールは、サーボモーター、高精度減速機、エンコーダー、サーボドライブ、ベアリング、ハウジング、通信インターフェースを単一のコンパクトなアクチュエーターに統合することができます。その結果、実現可能な制御帯域幅は、モーター単体ではなく、関節システム全体の相互作用によって決定されます。

高性能サーボモーターは優れた電気的応答性を持つかもしれないが、伝達機構の柔軟性が高すぎたり、機械構造の剛性が低かったり、フィードバックシステムによって大きな遅延が生じたりすると、位置制御帯域幅を無限に増やすことはできない。

そのため、ハーモニックジョイントモジュールやプラネタリージョイントモジュールを評価する際には、次のような質問をする方がより有益です。

実際の負荷および動作条件下において、ロボット関節全体はどの程度の有効制御帯域幅を達成できるのか？

この記事では、制御帯域幅がロボット関節モータの性能にどのように影響するかを説明し、モータ、減速機、エンコーダ、駆動装置、機械構造、および制御システムがどのように連携して統合ロボット関節の動的性能を決定するかを検証します。

ロボット関節における制御帯域幅とは何か？

制御帯域幅は、制御工学における周波数応答解析に由来する概念である。ロボット関節の場合、制御帯域幅とは、閉ループ制御システムが変化する動作指令に効果的に追従しつつ、安定した予測可能な性能を維持できる周波数範囲を指す。

一般的な閉ループシステムでは、制御帯域幅は周波数応答の-3dB点を用いて評価されることが多い。

例えば、ロボット関節の位置制御帯域幅が30Hzだとしても、これはロボットが30Hzでしか動けないという意味ではありません。そうではなく、位置指令の周波数成分が増加するにつれて、指令がこの周波数範囲に近づくにつれて、関節の追従能力が著しく低下し始めるという意味です。

したがって、制御帯域幅は、ロボット関節が変化するコマンドにどれだけ迅速に対応できるかを示す指標となる。

ロボットの軌道、加速度の変化、急激な方向転換、接触事象、および力制御動作には、それぞれ異なる周波数成分が含まれています。一般的に、帯域幅が低いほど、システムは急速に変化するコマンドに対応するのに時間がかかります。帯域幅が高いほど、動作の変化や外部からの擾乱に対してより迅速に対応できます。

しかし、制御帯域幅が広いほど必ずしも良いとは限らない。

制御帯域幅が機械構造の共振周波数に近づくと、制御ゲインを上げると振動が増幅され、安定余裕が減少し、不安定性を引き起こす可能性さえある。

したがって、目的は単に帯域幅を最大化することではなく、応答速度、機械的剛性、ノイズ、安定性、およびアプリケーション要件の間で適切なバランスを達成することである。

制御帯域幅はロボット関節モーターだけでは決定されない

これは、ロボットの関節性能を評価する上で最も重要なポイントの一つです。

製品仕様には、モーター速度、定格トルク、出力、エンコーダ分解能などが記載されていることが多い。しかし、これらの仕様はロボット関節全体の制御帯域幅として直接解釈すべきではない。

典型的な統合型ロボット関節は、以下の要素から構成されるシステムと見なすことができる。

モーター → サーボドライブ → 減速機 → エンコーダ → ベアリングおよび機械構造 → ロボットコントローラー

あらゆる段階が、達成可能な制御帯域幅に影響を与える可能性がある。

モーターは、基本的な駆動能力と電気的応答を決定します。サーボドライブは、電流、速度、および位置制御ループの性能を決定します。減速機は、モーター速度、出力トルク、および反射慣性の関係を変化させます。エンコーダは、位置フィードバックの品質と遅延を決定します。ベアリング、ハウジング、および機械構造は、剛性、慣性、および機械的共振を決定します。

したがって、高速モーターを搭載しても、必ずしも高帯域幅のロボット関節が実現するわけではない。

例えば、サーボモーターは非常に速く応答するが、剛性の低い機械構造に接続されている場合、位置ループゲインを上げると機械共振を引き起こす可能性がある。

この場合、実際の制限要因はモーター自体ではなく、機械システム全体にある。

これが、統合型ロボット関節モジュールがますます重要になっている理由の一つです。

モーター、減速機、エンコーダー、および駆動装置を完全なジョイントシステムとして設計および組み合わせることで、エンジニアは、後から個別のコンポーネントを統合するのではなく、慣性マッチング、フィードバック位置、制御パラメータ、機械的剛性、および通信遅延をまとめて最適化することができます。

カスケード制御アーキテクチャはロボット関節の帯域幅にどのような影響を与えるのか？

ロボットの関節モーターは、通常、単一の位置コントローラーでモーターを直接制御するのではなく、カスケード制御アーキテクチャを採用している。

典型的なアーキテクチャは、電流ループ、速度ループ、および位置ループで構成される。

電流ループはモータに最も近いため、最も速い応答速度が求められます。モータ電流と電磁トルクを制御し、通常は最も高い制御周波数で動作します。

速度ループは電流ループと位置ループの間に位置し、モータの速度を制御します。その帯域幅は通常、電流ループの帯域幅よりも小さくなります。

位置ループは最も外側のループであり、ロボット関節の位置追従性能を直接決定します。これは、機械的慣性、構造剛性、減速機の柔軟性、および機械的共振の影響を大きく受けます。

これはつまり：

高速電流ループだからといって、ロボット関節の位置制御帯域幅が高いとは限らない。

サーボドライブは非常に高速な電流制御が可能であるが、ロボットの関節に大きな機械的柔軟性がある場合、位置ループの帯域幅を無限に増やすことはできない。

したがって、ロボットの関節モーターや一体型アクチュエータを評価する際には、エンジニアは駆動系の制御周波数やモーターの電気的応答だけでなく、関節出力における実際の位置ループ、速度ループ、トルクループの性能を検証する必要がある。

減速機がロボット関節制御帯域幅に影響を与えるのはなぜですか？

機械式減速機を使用するロボット関節において、減速機は動的性能に影響を与える重要な構成要素の一つである。

減速機の主な機能は、回転速度を下げて出力トルクを上げることで、比較的小型のモーターでより大きなロボットの負荷を駆動できるようにすることである。

しかし、制御の観点から見ると、減速機はシステム全体の機械的特性も変化させる。

減速比は、モータ側と負荷側の慣性モーメントの関係に影響を与える。伝達摩擦、ねじり剛性、機械的コンプライアンス、およびバックラッシュも、ジョイントの周波数応答に影響を与える可能性がある。

機械システムに顕著な弾性モードが存在する場合、コントローラのゲインを上げると、特定の周波数で共振が発生する可能性がある。

したがって、削減率が高いほど必ずしも優れているとは限らない。

ロボット関節の設計には、出力トルク、出力速度、慣性モーメントの整合、剛性、摩擦、および制御帯域幅のバランスが求められる。

そのため、ロボットの各軸では、異なる減速比や、場合によっては異なる種類のジョイントモジュールが使用されることがあります。

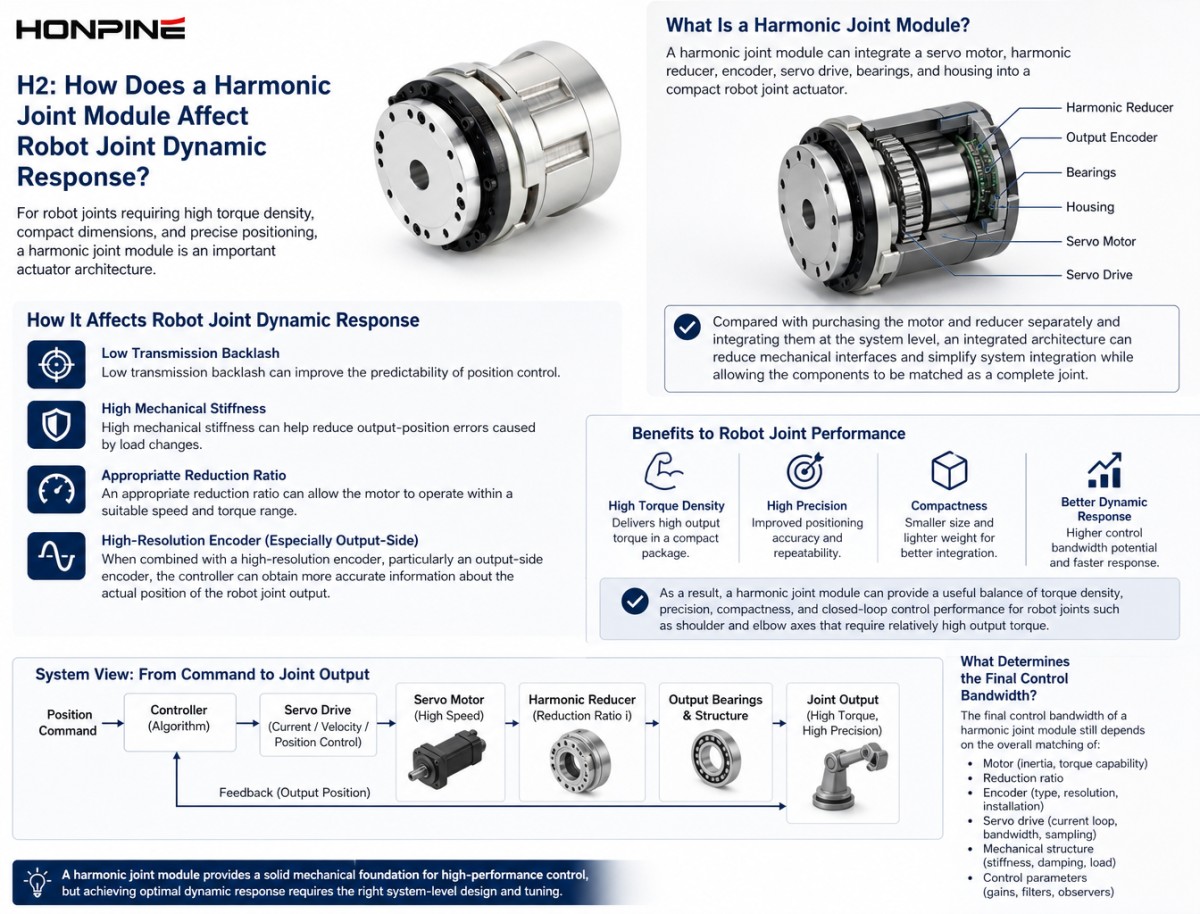

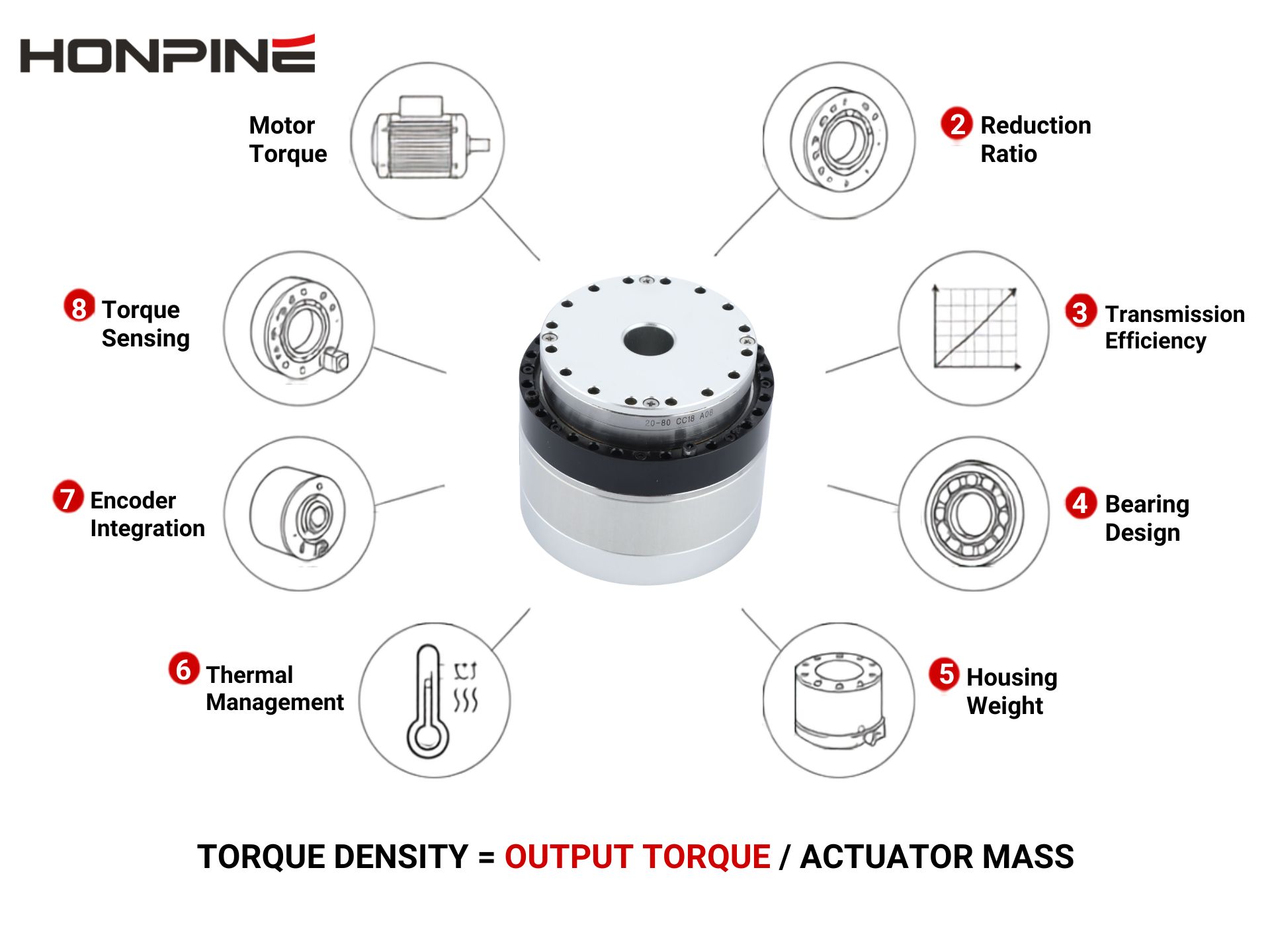

調和関節モジュールはロボット関節の動的応答にどのような影響を与えるのか？

高トルク密度、コンパクトな寸法、および高精度な位置決めが求められるロボット関節にとって、ハーモニックジョイントモジュールは重要なアクチュエータアーキテクチャである。

ハーモニックジョイントモジュールは、サーボモーター、ハーモニック減速機、エンコーダ、サーボドライブ、ベアリング、ハウジングをコンパクトなロボットジョイントアクチュエータに統合できます。モーターと減速機を個別に購入してシステムレベルで統合する場合と比較して、統合アーキテクチャでは機械的なインターフェースを削減し、システム統合を簡素化できるだけでなく、コンポーネントを完全なジョイントとして組み合わせることも可能です。

制御帯域幅の観点から言えば、重要なのは単に高調波減速機が特定の帯域幅を持つかどうかという問題ではない。むしろ、重要なのは、高調波伝達が閉ループ制御のためにどのような機械的基盤を提供するかという点である。

伝達系のバックラッシュが小さいほど、位置制御の予測精度が向上します。高い機械的剛性は、負荷変動による出力位置誤差を低減するのに役立ちます。また、適切な減速比を用いることで、モータを適切な速度およびトルク範囲内で動作させることができます。

高解像度エンコーダ、特に出力側エンコーダと組み合わせることで、コントローラはロボット関節出力の実際の位置に関するより正確な情報を取得できる。

その結果、調和型ジョイントモジュールは、肩や肘の軸など、比較的高い出力トルクを必要とするロボットジョイントに対して、トルク密度、精度、コンパクトさ、および閉ループ制御性能の有用なバランスを提供することができる。

しかしながら、ハーモニックジョイントモジュールの最終的な制御帯域幅は、モータ、減速比、エンコーダ、サーボドライブ、機械構造、および制御パラメータの全体的なマッチングに依然として依存する。

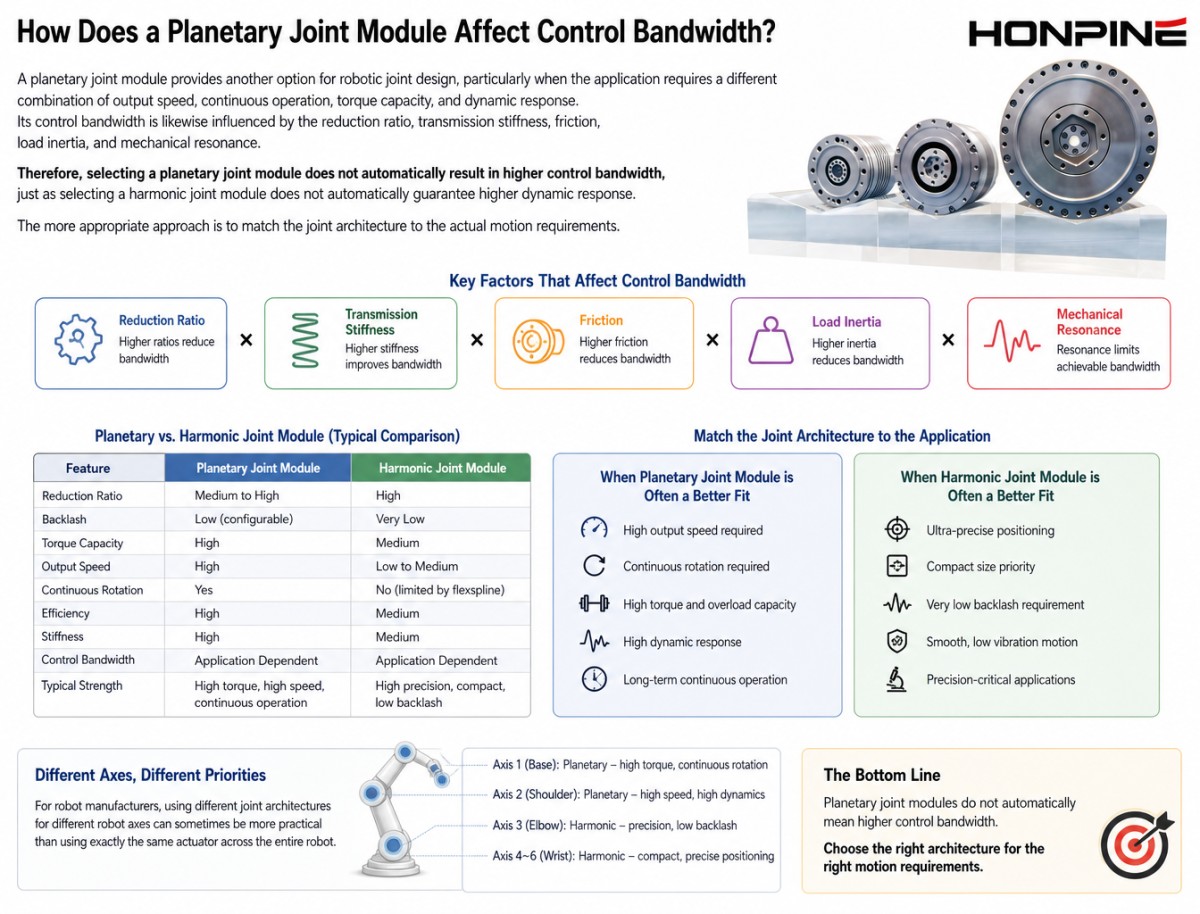

遊星歯車機構モジュールは制御帯域幅にどのような影響を与えるのか？

遊星関節モジュールは、特に用途に応じて出力速度、連続動作、トルク容量、動的応答の異なる組み合わせが求められる場合に、ロボット関節設計のもう一つの選択肢を提供する。

その制御帯域幅は、減速比、伝達剛性、摩擦、負荷慣性、および機械的共振によっても同様に影響を受ける。

したがって、遊星関節モジュールを選択しても、必ずしも制御帯域幅が広くなるわけではない。同様に、調和関節モジュールを選択しても、必ずしも動的応答が向上するとは限らない。

より適切なアプローチは、関節の構造を実際の動作要件に合わせることである。

例えば、ロボット関節の中には、高トルク、コンパクトな寸法、低バックラッシュ、高精度な位置決めを重視するものがあります。一方、出力速度、連続回転、動的応答性をより重視する関節もあります。このような用途において、遊星関節モジュールは代替の伝達機構として機能します。

ロボットメーカーにとって、ロボットの各軸に異なる関節構造を使用する方が、ロボット全体で全く同じアクチュエータを使用するよりも、場合によってはより実用的である。

削減率と制御帯域幅の関係とは？

減速比は、ロボット関節設計において最も誤解されやすいパラメータの一つである。

減速比を上げると出力トルクは大幅に増加するが、ロボット関節の制御帯域幅がそれに比例して増加するとは限らない。

システムダイナミクスの観点から見ると、減速機はモータと負荷間の慣性関係を変化させます。適切な減速比を用いることで、モータと負荷のマッチングが改善され、モータをより適切な速度とトルク範囲で動作させることができます。しかし、減速比が高すぎると、出力速度が低下したり、摩擦、コンプライアンス、動特性が変化したりする可能性があります。

したがって、ロボット関節の設計には以下のバランスが求められる。

トルク密度、出力速度、機械的剛性、慣性マッチング、および制御帯域幅。

これは、ヒューマノイドロボットや協働ロボットにとって特に重要である。なぜなら、これらのロボットは高トルクだけでなく、頻繁な方向転換や、さまざまな姿勢や負荷の下での安定した動的性能も必要とするからである。

エンコーダーの設定がロボット関節制御の帯域幅に影響を与えるのはなぜですか？

エンコーダは、閉ループロボット関節における重要なフィードバックコンポーネントである。

コントローラはロボット関節の実際の位置を直接把握するわけではありません。システムの状態を判断するためにエンコーダからのフィードバックに依存しています。そのため、エンコーダの分解能、サンプリングレート、信号遅延は、達成可能な制御性能に影響を与える可能性があります。

従来のモータ制御では、モータ側のエンコーダは主に整流、磁界指向制御、速度フィードバック、位置フィードバックに使用されます。

しかし、ロボット関節の場合、モーターの位置は必ずしも出力位置と同一ではない。

モーターとロボット関節出力の間には、減速機、ベアリング、および機械構造が存在する可能性がある。

高性能ロボット関節の場合、デュアルエンコーダーアーキテクチャは追加のフィードバック情報を提供できる。

モータ側エンコーダは高速モータ制御に使用でき、出力側エンコーダは関節の出力位置を直接測定します。これにより、コントローラはモータ側と出力側の両方の動きを把握できます。

伝達系の柔軟性や負荷変動を伴うロボット関節の場合、このフィードバックアーキテクチャは特に有効である。

出力側トルクセンサーと組み合わせることで、このシステムはインピーダンス制御、柔軟な動作、および人間とロボットの相互作用のための、より直接的なトルク制御ループをさらに確立することができる。

制御帯域幅の観点から見ると、エンコーダは単なる分解能仕様として捉えるべきではない。それはフィードバックループ全体の動的性能の一部なのである。

通信サイクル時間はロボット関節制御の帯域幅を制限する可能性があるか？

はい。

ロボット関節に高解像度エンコーダと高性能サーボドライブが搭載されていても、フィードバックデータがコントローラに十分速く到達できない場合、閉ループ性能は依然として制限される可能性がある。

一般的なロボット制御システムは、以下の処理を継続的に実行します。

センサー取得 → データ送信 → 制御計算 → コマンド送信 → アクチュエータ応答

どの段階においても、ある程度の遅延が生じる。

制御周波数が高くなるにつれて、わずかな通信遅延や計算遅延でも大きな位相遅れが生じ、安定余裕が低下する可能性がある。

したがって、EtherCATやCANといった通信技術は、単に最大通信速度だけで評価すべきではありません。制御サイクル時間、データ量、同期、遅延、そしてロボット制御アーキテクチャ全体も考慮する必要があります。

一体型ロボット関節モジュールの場合、サーボドライブを関節に統合することで、システムアーキテクチャをさらに簡素化し、外部配線やモーターと制御電子機器間の統合の複雑さを軽減できます。

負荷変動はロボット関節制御の有効帯域幅にどのような影響を与えるか？

ロボットの関節制御帯域幅は、実際の負荷とは独立して評価することはできない。

関節は無負荷状態では優れた周波数応答を示すかもしれないが、ロボットがペイロード、エンドエフェクタ、またはツールを運搬すると、その実効慣性モーメントと機械的負荷が変化する。

例えば、リンクを完全に伸ばした状態のロボットアームは、折りたたんだ状態の同じアームと比べて、関節にかかる負荷が大きく異なる可能性がある。

その結果、同じジョイントモジュールであっても、動作条件が異なると異なる動的応答を示す可能性がある。

そのため、ロボットの関節帯域幅テストは、無負荷時の測定値だけに頼るべきではない。

より有意義な評価では、無負荷時、定格負荷時、および代表的な運転慣性を考慮し、それぞれの条件下でのシステムの安定性と共振を検証する。

ロボットメーカーにとって最も有用な仕様は、単に実験室条件下で測定された最大帯域幅ではなく、以下の点である。

ロボット関節は、実際の動作負荷下でどの程度の有効制御帯域幅を維持できるのか？

ロボット関節制御の帯域幅はどのようにテストされるのか？

正弦波掃引試験は、ロボット関節の周波数応答を測定するための一般的な工学的手法である。

関節は、周波数を段階的に増加させた正弦波状の位置、速度、またはトルク信号によって制御される。そして、実際の出力振幅と位相応答が記録される。

入力周波数が増加すると、出力は通常、振幅減衰と位相遅れの増加を示し始めます。指定された振幅減衰に対応する周波数は、制御帯域幅の基準として使用できます。

ボード線図は、システムのゲイン、位相応答、共振ピークに関する追加情報を提供することができます。

しかし、「XX Hz」といった値を報告するだけでは、ロボット関節モジュールを適切に評価するには不十分です。

試験条件には、負荷、出力慣性、動作振幅、制御モード、サンプリング周波数、機械的設置、およびその他の関連パラメータも明記する必要があります。

そうでなければ、異なるロボット関節モーターやアクチュエーターモジュールの帯域幅値は直接比較できない可能性があります。

ロボット関節制御帯域幅の拡大は、単にモーター出力を上げるだけでは実現できない。

ロボットの関節の反応速度が遅い場合、モーターをより高出力のモーターに交換しても、必ずしも問題が解決するとは限りません。

制御帯域幅はシステム全体によって制限される。

機械構造に低周波共振がある場合、モーター出力を上げると、かえって振動が顕著になることがあります。エンコーダーフィードバックに大きな遅延がある場合、制御ゲインを上げても遅延は解消されません。通信サイクルが遅すぎると、高性能モーターでもその本来の性能を十分に発揮できません。

したがって、ロボットの関節制御帯域幅を拡大するには、システムレベルの最適化が必要となる。

モーターには十分な電気的応答能力が必要です。減速機はモーターと負荷に適切に適合している必要があります。機械構造は十分な剛性を備えている必要があります。エンコーダは高品質のフィードバックを提供する必要があります。サーボドライブは適切な制御サイクルをサポートする必要があります。制御アルゴリズムは応答速度と安定性のバランスを取る必要があります。

これは、統合型ロボット関節モジュールのもう一つの重要な利点です。

モーター、減速機、エンコーダー、サーボドライブを個別に選択する代わりに、ジョイントシステム全体に合わせて一体型アクチュエーターを設計することができます。これにより、製品開発段階で主要コンポーネントを整合させることが可能になり、システム統合時のパラメータ整合の問題を軽減できます。

帯域幅を制御するために、高調波モジュールと遊星歯車機構の接合部をどのように整合させるべきか？

ロボットメーカーにとって重要なのは、単にどのアクチュエータが最も高い制御帯域幅を持つかという問題ではない。より有効なアプローチは、各ロボット軸の動作要件に応じて適切な関節構造を選択することである。

肩、腰、肘など、関節のサイズと重量を抑えつつ比較的高い出力トルクを必要とする軸には、ハーモニックジョイントモジュールが有力な選択肢となります。高い減速比、低いバックラッシュ、コンパクトな構造により、限られた機械的制約内で高い出力トルクと位置決め性能を実現できます。

出力速度、連続運転、または負荷容量と動的応答の異なる組み合わせをより重視するロボット軸の場合、遊星関節モジュールは代替ソリューションを提供できます。

ロボット関節間の違いは、人型ロボットにおいてはさらに顕著になる。

股関節と膝関節は、高い負荷や動的な衝撃に耐える必要がある場合があります。肩関節は、耐荷重能力と可動域のバランスを取る必要があります。手首と手の関節は、一般的に、大きさ、重さ、速度、器用さがより重視されます。

したがって、制御帯域幅はロボット関節構造を選択する際の唯一の基準として用いるべきではない。アクチュエータシステム全体の一部として評価する必要がある。

ロボット関節モジュールを制御帯域幅の観点からどのように評価すべきでしょうか？

ロボットの関節モジュールを評価する際には、モーター出力や減速比だけを尋ねるだけでは不十分です。

より有意義な評価は、現実的な動作条件下におけるアクチュエータ全体の動的挙動に焦点を当てる。

エンジニアは、モータの応答性、減速機の特性、出力剛性、エンコーダの構成、サーボ駆動のサイクル時間、通信遅延、負荷慣性、および機械的共振を考慮する必要があります。

関節モジュールが高分解能エンコーダを使用していても、機械的な剛性が不十分な場合、エンコーダの分解能を実際の位置決め性能に完全に変換することはできない。

高い減速比を使用しても、結果として得られる出力速度がロボットの動作要件を満たさない場合、そのアクチュエータは依然として最適なソリューションとは言えません。

同様に、モーターとサーボドライブの応答が速くても、ジョイントに大きな機械的共振がある場合、コントローラーのゲインを上げるだけでは問題を解決できません。

したがって、高性能ロボット関節モジュールは、トランスミッション、サーボモーター、センサー、駆動エレクトロニクス、および機械構造間のシステムレベルでのマッチングの結果である。

統合型ロボット関節モジュールがますます重要になっている理由とは？

協働ロボット、ヒューマノイドロボット、次世代ロボットシステムが、より軽量でコンパクト、かつダイナミックな設計へと移行するにつれ、従来の個別のモーター、減速機、サーボドライブの組み合わせでは、システム統合における課題がますます大きくなっている。

統合型ロボット関節モジュールは、複数の重要なコンポーネントを単一のアクチュエータに組み合わせることができるため、ロボットメーカーはモーター、減速機、エンコーダ、および駆動装置を適合させるために必要なエンジニアリング作業を削減できます。

さらに重要なのは、統合によって、製品開発プロセスの初期段階から、制御システムを中心にジョイント全体を最適化できる点です。

高トルク密度と高精度が求められるロボットには、ハーモニックジョイントモジュールがコンパクトな伝達ソリューションを提供します。速度、負荷、動的要件が異なる軸には、プラネタリージョイントモジュールが別の選択肢となります。

したがって、ロボット関節の将来的な性能は、個々のモーターや減速機の仕様を比較するだけでは決定されなくなるだろう。今後は、アクチュエータ全体の動的性能、センシング能力、制御能力、および統合レベルがますます重要になってくる。

結論：制御帯域幅は、システムレベルのロボット関節性能指標として評価されるべきである。

制御帯域幅は、モーターの仕様を単独で表すものではありません。ロボット関節の全体的な動的性能を反映する重要な要素です。

モーターは基本的な駆動能力を提供します。減速機はトルクと速度の関係を決定します。エンコーダはフィードバックを提供します。サーボドライブは制御ループを実行します。機械構造は剛性と共振特性を決定し、コントローラと通信システムはこれらのコンポーネントがどれだけ効果的に連携できるかを決定します。

したがって、ロボット関節モータの性能を評価する際には、定格トルク、モータ速度、制御周波数といった指標にとらわれず、実際の動作条件下におけるロボット関節モジュール全体の閉ループ動的応答を評価する方がより有意義である。

高トルクかつコンパクトなロボット関節には、ハーモニックジョイントモジュールが、高い減速比、低いバックラッシュ、高いトルク密度、そして高精度な位置決めを実現します。速度、負荷、および動的要件が異なるロボット軸には、プラネタリージョイントモジュールが代替の伝達アーキテクチャを提供できます。

ロボット関節メーカーは、モーター、減速機、エンコーダー、サーボドライブ、および機械構造を統合することにより、システムレベルで動的応答と制御性能を最適化することができる。

ロボットメーカーにとって最も重要な問題は、単純に次のとおりではない。

「どのロボット関節モーターが最も高い制御帯域幅を持っていますか？」

より有用な工学的な質問は次のとおりです。

「ロボットの実際の負荷、速度、慣性、および制御要件の下で、高速かつ安定した再現性のある動的応答を提供できる、完全なロボット関節ソリューションはどれか？」

このシステムレベルの視点により、協働ロボット、ヒューマノイドロボット、産業用ロボット、その他の高性能ロボットアプリケーション向けのハーモニックジョイントモジュール、プラネタリージョイントモジュール、および統合型ロボットジョイントモーターを評価するための、より有意義な方法が提供される。
