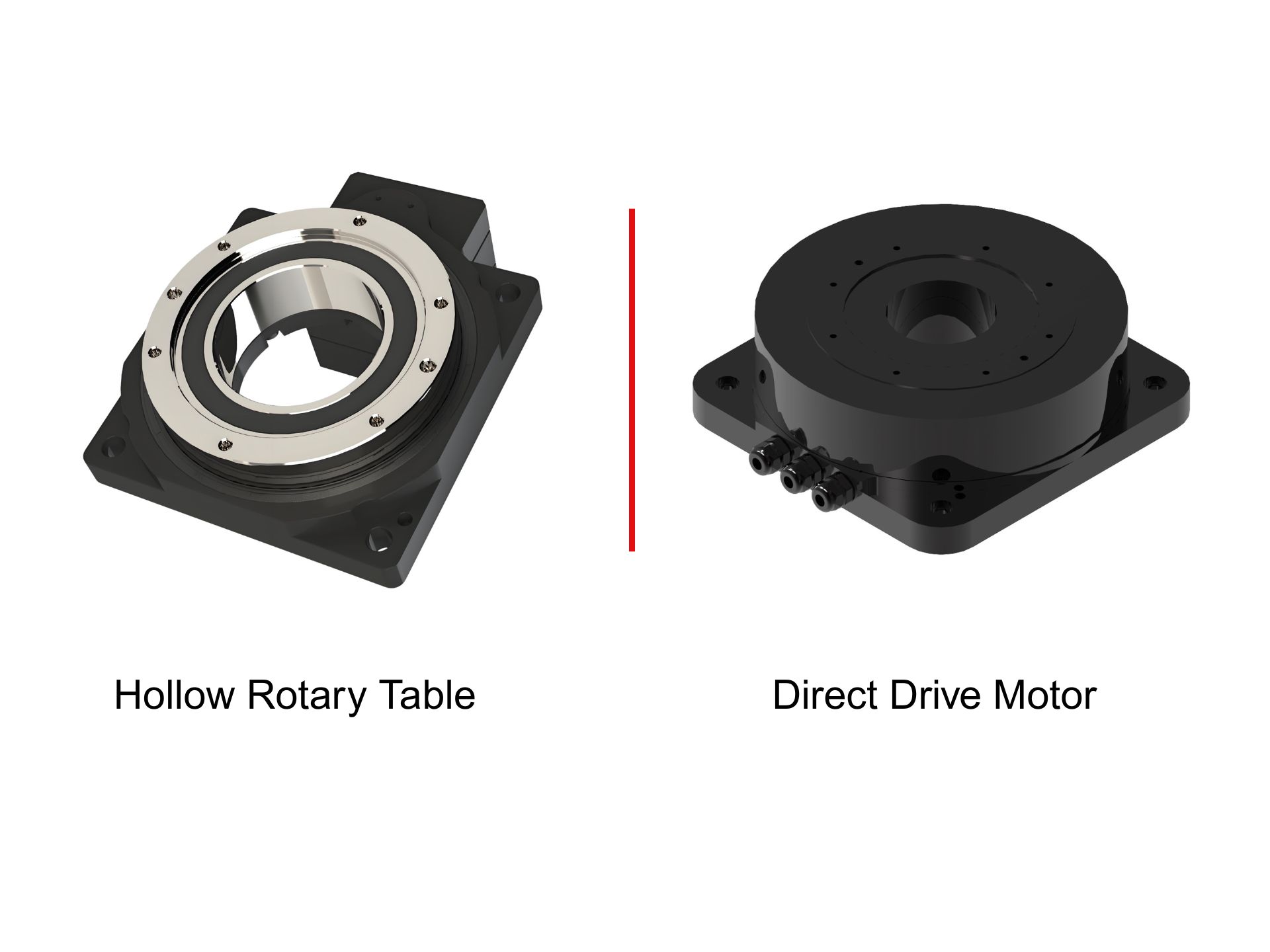

ダイレクトドライブモーターと中空ロータリープラットフォームの比較：自動化設備に適した回転モーションソリューションの選び方

3C製造、半導体製造装置、精密検査、レーザー加工、工作機械、自動組立システムなどにおいて、回転軸の選定は単にモーターを選ぶだけの問題ではありません。

完全な回転運動システムには、トルク、速度、位置決め精度、負荷慣性、剛性、応答時間、ケーブル配線、設置スペース、および長期的な動作安定性といった要素を考慮する必要があります。

だからこそ、機器設計者はしばしば根本的な疑問に直面するのだ。

回転負荷はダイレクトドライブモーターで直接駆動すべきでしょうか、それとも中空回転プラットフォームを使用して、統合された精密減速機構によってより高い出力トルクを実現すべきでしょうか？

用途によっては、ハーモニックロータリーアクチュエータや精密遊星減速機などの他のソリューションも検討される場合があります。

正しいアプローチは、機械にダイレクトドライブモーターや中空回転プラットフォームを必ず使用しなければならないと事前に決めつけることではありません。そうではなく、まず回転運動の要件を分析し、それに基づいて適切な機械構造を選択すべきです。

まず、回転軸が達成すべきことを定義することから始めましょう。

回転軸は外見上は似ているように見えるかもしれないが、実際の機能は機械によって全く異なる場合がある。

例えば、半導体検査装置の回転ステージでは、極めて安定した角度位置決めと高速スキャンが求められる場合があります。3C組立機のマルチステーション回転テーブルでは、サイクルタイム、耐荷重、再現性がより重視されるでしょう。レーザー加工システムでは、連続回転と精密な軌道制御が求められる一方、4軸工作機械では、剛性、耐荷重、切削抵抗が優先されるかもしれません。

これらのシステムはすべて回転運動を必要とするが、必ずしも同じ解決策を必要とするわけではない。

したがって、回転軸選定の最初のステップは、完全な動作プロファイルを確立することである。

機器設計者は、負荷、慣性モーメント、必要な回転角度、最大速度、加速時間、整定時間、および1日の稼働時間を理解する必要がある。

これらのパラメータが明確になれば、ダイレクトドライブモーターと中空回転プラットフォームのどちらを選択するかという判断が、より意味のあるものになる。

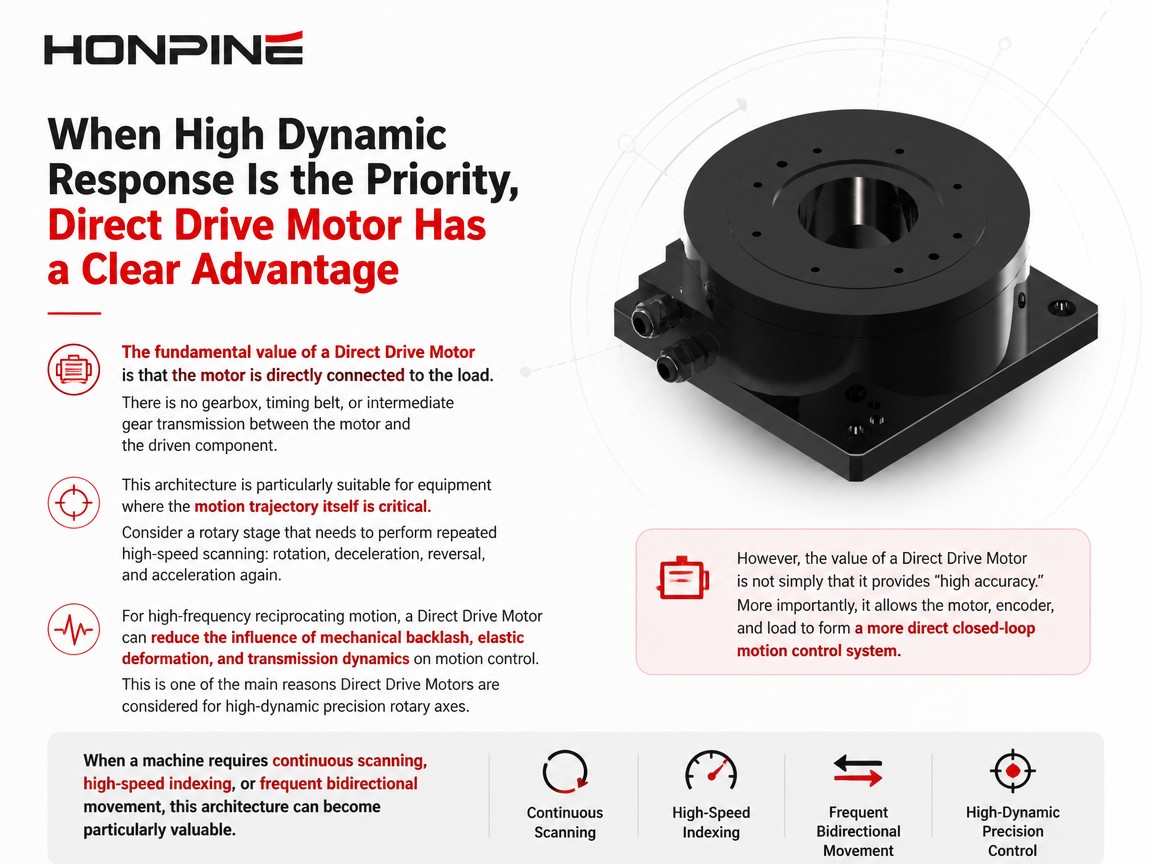

高い動的応答性が最優先される場合、ダイレクトドライブモーターには明確な利点がある。

ダイレクトドライブモーターの根本的な利点は、モーターが負荷に直接接続されている点にある。

モーターと駆動部品の間には、ギアボックス、タイミングベルト、中間ギア伝達機構は存在しない。

このアーキテクチャは、動作軌道そのものが重要な機器に特に適しています。

高速スキャンを繰り返す必要がある回転ステージを考えてみましょう。

回転、減速、反転、そして再び加速。

機械的な伝達経路が短いほど、制御システムは負荷に対してより直接的に作用することができる。

高周波往復運動の場合、ダイレクトドライブモーターを使用することで、機械的なバックラッシュ、弾性変形、および伝達系のダイナミクスが動作制御に与える影響を低減できます。

これが、高ダイナミック精度回転軸にダイレクトドライブモーターが採用される主な理由の一つです。

しかし、ダイレクトドライブモーターの価値は、単に「高精度」であることだけではありません。

さらに重要なのは、これによりモーター、エンコーダー、負荷がより直接的な閉ループモーション制御システムを形成できるようになる点です。

機械が連続スキャン、高速インデックス作成、または頻繁な双方向移動を必要とする場合、このアーキテクチャは特に有効となる。

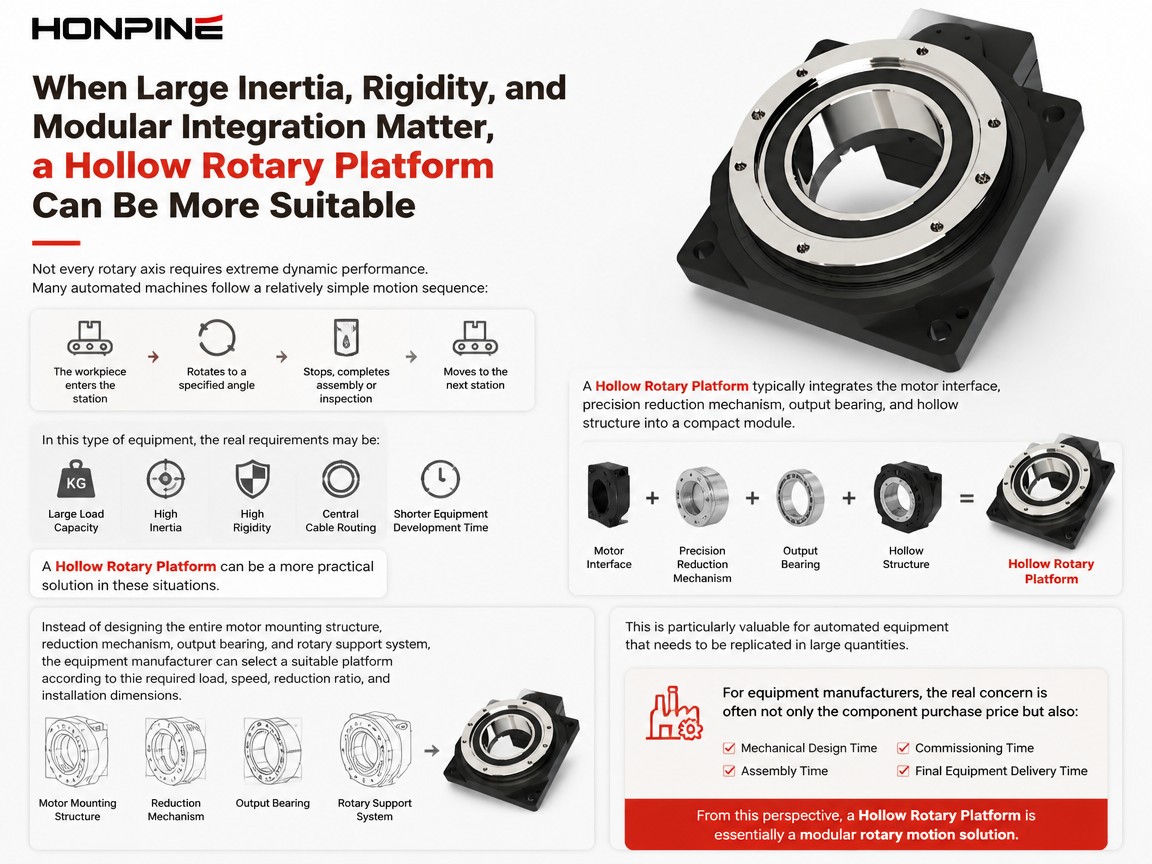

大きな慣性、剛性、およびモジュール統合が重要な場合、中空回転プラットフォームの方が適している可能性がある。

すべての回転軸が極めて高い動的性能を必要とするわけではない。

多くの自動機械は、比較的単純な動作シーケンスに従います。

加工対象物はステーションに入り、指定された角度まで回転し、停止し、組み立てまたは検査を完了した後、次のステーションへ移動する。

この種の機器における実際の要件は以下のとおりです。

高い耐荷重性、高い慣性モーメント、高い剛性、中央集中型ケーブル配線、そして短い機器開発期間。

このような状況では、中空回転プラットフォームの方がより実用的な解決策となる可能性がある。

中空回転プラットフォームは通常、モーターインターフェース、精密減速機構、出力ベアリング、および中空構造をコンパクトなモジュールに統合したものです。

全体を設計する代わりに：

• モーター取付構造

• 還元機構

• 出力ベアリング

• 回転支持システム

機器メーカーは、必要な荷重、速度、減速比、設置寸法に応じて適切なプラットフォームを選択できる。

これは、大量生産が必要な自動化機器にとって特に価値がある。

機器メーカーにとって、真の懸念事項は部品の購入価格だけでなく、以下の点にもあることが多い。

• 機械設計時間

• 組み立て時間

• 試運転時間

• 最終的な機器納入時期。

この観点から見ると、中空回転プラットフォームは、本質的にモジュール式の回転運動ソリューションであると言える。

正確さだけで解決策を判断しないでください

回転軸の選定におけるよくある間違いの一つは、以下の点を前提としていることである。

「要求される精度が高ければ高いほど、ダイレクトドライブモーターがより適している。」

これは必ずしも真実ではない。

例えば、複数のステーションを持つ3C組立機は、複数の位置に回転し、各ステーションで安定した状態を維持する必要があるかもしれない。

その実際の優先事項は以下の通りかもしれない。

• 再現性

• 荷重安定性

• 回転剛性

• サイクルタイム。

中空回転プラットフォームが既にこれらの要件を満たしている場合、より高い理論的な動的性能を達成するためだけにシステムを複雑化させる正当な理由はほとんどないかもしれない。

一方、スキャン、画像検査、レーザー加工など、機械が連続回転中に非常に正確な動作を維持する必要がある場合、ダイレクトドライブモーターのダイレクトドライブアーキテクチャは大きな利点をもたらす可能性がある。

したがって、選考問題は次のように変更されるべきである。

「どちらの製品の方が精度が高いですか？」

に：

「回転軸は主に位置決めを行っているのか、それとも連続的な動作制御を行っているのか？」

これらは根本的に異なる設計要件である。

高慣性回転荷重の場合、モーションシステム全体を評価してください。

自動機械が比較的大きな回転テーブルを駆動する必要があると仮定します。

テーブル自体はそれほど重くないかもしれないが、質量の大部分が回転中心から離れた位置にあるため、慣性モーメントは相当なものになる可能性がある。

このような状況では、モーターの定格トルクだけを見て判断するのは不十分です。

システムは以下に基づいて評価されるべきである。

負荷慣性、加速度、加速時間、および目標サイクル時間。

ダイレクトドライブモーターは、必要な加速トルクを直接発生させる必要があるため、負荷慣性が増加するにつれてモーターのサイズが急速に大きくなる可能性がある。

中空回転プラットフォームは、減速機構を用いることで、モータ側の反射負荷慣性を低減しつつ、出力トルクを増加させることができる。

したがって、大型回転テーブル、重量治具、および多段回転機構の場合、モーター、減速機構、ベアリングシステム、および出力構造は、一体システムとして評価されるべきである。

これが、中空回転プラットフォームが多くの自動化用途において高い競争力を維持している理由の一つです。

中空構造は、ケーブル配線に便利なだけでなく、それ以上の利点がある。

回転プラットフォームの中空構造は、時として二次的な特徴として扱われることがある。

しかし、自動化機器においては、それは全体の機械構造に直接影響を与える可能性がある。

ルーティングが必要な回転ステージを想像してみてください。

• 電源ケーブル

• エンコーダーケーブル

• 空気圧チューブ

• 真空ライン

• センサー配線

回転軸が一体型の場合、これらの配管は外側に回す必要があるかもしれません。

プラットフォームが連続的に回転するため、ケーブルキャリア、回転継手、ケーブル保護機構などの追加部品が必要になる場合があります。

中空構造により、これらの線が回転軸の中心を通過することが可能になる。

これにより、ケーブルの干渉を低減できるとともに、機器をより小型化できる。

したがって、多段式回転テーブル、自動組立装置、検査プラットフォーム、回転治具などにおいては、中空構造は単なる仕様の一つではなく、重要な機械設計上の利点となり得る。

最適なソリューションは、機器のライフサイクル全体を通して評価されるべきである。

初期購入価格だけを考慮すると、あるソリューションの方が安価に見えるかもしれない。

しかし、機器メーカーにとってより意味のある計算は、総ライフサイクルコストである。

例えば、フレームレスダイレクトドライブモーターの設計には、以下のような追加のエンジニアリング作業が必要になる場合があります。

• ベアリングシステム

• ローターサポート

• エンコーダの取り付け構造

• 機械的な位置合わせ。

したがって、初期の機械工学への投資額は高くなる可能性がある。

しかし、大量生産される機器の場合、このアーキテクチャは追加のエンジニアリング作業に見合うだけの十分な動作性能を提供する可能性がある。

一方、中空回転プラットフォームは、機械開発作業を大幅に削減できる。

標準化されたモジュールを使用することで、設計、組み立て、試運転にかかる時間を短縮できる。

機器メーカーの場合、この値は部品の購入価格に直接反映されない場合があります。代わりに、以下のように表示されることがあります。

• 開発サイクルの短縮

• より迅速な配送

• エンジニアリングコストの削減。

このため、実際のソリューション比較では、以下の点を考慮する必要があります。

部品コスト + エンジニアリングコスト + 組立コスト + 試運転コスト + 保守コスト

単に2つの部品の購入価格を比較するのではなく。

回転軸によって使用できるソリューションが異なる

複雑な機械であっても、すべての軸に同じ回転技術を用いる必要はない。

例えば、3C自動化マシンには以下のようなものが含まれる可能性があります。

高速ビジョン走査軸、多ステーション回転軸、高精度位置決め軸、および複数の補助回転軸。

これらの軸は、動作に関する要件が全く異なる。

高速スキャン軸には、ダイレクトドライブモーターが有効な場合がある。

慣性が大きいテーブルや多段インデックス機構を駆動する回転軸には、中空回転プラットフォームの方が適している場合がある。

設置スペースが限られているロボットの回転関節では、高い減速比と高いトルク密度を実現するために、ハーモニックドライブアクチュエータまたはハーモニックジョイントモジュールが必要となる場合があります。

効率、速度、コストのバランスが求められる伝動軸においては、精密遊星減速機とサーボモーターを組み合わせた構成も、実用的な選択肢の一つとなり得る。

このアプローチは、現実世界の機械設計により近い。

目標は、回転軸ごとに1つの製品を使用することではなく、各軸の動作条件に応じて最適なモーションソリューションを選択することです。

機械要件から逆算して回転ソリューションを選択する

選考プロセスは、いくつかの基本的な質問から始めることで簡略化できる。

まず、その装置は直接的な動作制御を必要とするのか、それとも減速によるトルク増幅を必要とするのか？

高い動的応答性、連続スキャン、および高速応答が重要な場合は、ダイレクトドライブモーターを検討する必要があります。

高出力トルクと大きな耐荷重能力がより重要な場合は、中空回転プラットフォームの方が適しているかもしれません。

第二に、この機械は中央集中型のケーブル配線を必要としますか？

空気圧チューブ、ケーブル、真空ライン、またはセンサーが回転軸を通過する必要がある場合、中空構造の価値ははるかに大きくなります。

第三に、回転軸には大きな負荷慣性や外部負荷がかかっていますか？

システムに大きな半径方向荷重、軸方向荷重、または転倒モーメントがかかる場合は、モータトルクだけを見るのではなく、出力ベアリングと機械的剛性を慎重に評価する必要があります。

最後に、機器メーカー自身の技術力と納期要件も考慮に入れるべきである。

エンジニアリングチームが高度にカスタマイズされた回転軸を必要とする場合、フレームレスダイレクトドライブモーターは、機械的な統合においてより大きな自由度を提供します。

標準化された機器を迅速に開発することが目標であれば、中空回転プラットフォームは、機械設計と試運転作業を大幅に削減できる。

ダイレクトドライブモーター、中空回転プラットフォーム、その他の技術を組み合わせることで、完全なモーションソリューションを構築できます。

機械ソリューションの観点から言えば、ダイレクトドライブモーターと中空回転プラットフォームは、単独の製品として扱うべきではありません。

これらは他のモーションテクノロジーを補完することができる。

高ダイナミック精度回転軸の場合、ダイレクトドライブモーターを使用することで、負荷を直接制御できます。

高い剛性、大きな慣性容量、および中央ケーブル配線を必要とする自動回転機構には、中空回転プラットフォームが高度に統合されたソリューションを提供できます。

高い減速比、高いトルク密度、そしてコンパクトな寸法が求められるロボット関節には、ハーモニックドライブアクチュエータまたはハーモニックジョイントモジュールがより適している場合があります。

効率、入力速度、出力トルク、コストのバランスが求められる伝動システムにとって、精密遊星減速機はもう一つの実用的な解決策となり得る。

これらの技術が一体となって、より広範な以下のものを形成する。

回転運動ソリューション

単に個々の構成要素の集合体というよりは、

結論：最適な回転軸ソリューションは一つではない

ダイレクトドライブモーターと中空回転プラットフォームは、単なる競合製品として捉えるべきではありません。

彼らはそれぞれ異なる工学的問題を解決する。

ダイレクトドライブモーターは、ダイレクトドライブ、高い動的応答性、連続動作、および精密な動作制御を重視する回転軸に特に適しています。

中空回転プラットフォームは、トルク増幅、高剛性、大慣性荷重処理、中央ケーブル配線、および迅速なモジュール統合を必要とする自動化機器に特に適しています。

より複雑な機械では、ダイレクトドライブモーター、中空回転プラットフォーム、ハーモニックロータリーアクチュエータ、精密遊星減速機などをすべて同じシステム内で使用することができます。

したがって、機器エンジニアにとってより有用な質問は次のとおりではない。

「ダイレクトドライブモーターと中空回転プラットフォーム、どちらが優れているのか？」

より適切な質問は次のとおりです。

「この回転軸は、実際にはどのような問題を解決する必要があるのでしょうか？」

負荷、慣性、速度、精度、剛性、サイクルタイム、設置スペース、ケーブル配線に関する要件が明確に定義されれば、適切な回転ソリューションを特定することがはるかに容易になります。

これは、HONPINEがモーション製品ポートフォリオにおいて強調できる方向性でもあります。つまり、単に単一の伝動部品を提供するだけでなく、顧客の機器の実際の動作条件に応じて適切な回転運動ソリューションを選択できるよう支援することです。
