ヒューマノイドロボットおよび車輪型ロボット用ロボット関節モーター：適切な関節アクチュエーターの選び方

はじめに

ロボット関節モーターについて考えるとき、多くの人が最初に思い浮かべる用途は人型ロボットです。人型ロボットには、股関節、膝関節、足首、肩、肘、手首、腰、首、手など、独立して制御される数十個の関節が搭載される場合があります。各関節は、コンパクトで軽量かつ高精度であり、動的荷重下でも信頼性の高い動作を維持しながら、制御された回転運動を生成する必要があります。

しかし、ロボット関節モーターの用途は人型ロボットに限られません。車輪型ロボットが単純な移動プラットフォームから、移動マニピュレーション、検査、サービスシステムへと進化するにつれて、ロボットアーム、回転ヘッド、パン・チルト機構、グリッパー、その他の関節構造が搭載されるようになっています。これらの機構にも、コンパクトで正確に制御できる回転関節が必要です。

したがって重要なのは、ロボットが人型か車輪型かではありません。ロボットがどのような関節運動を必要としているかです。

人型ロボットの股関節と移動ロボットのロボットアームの肘関節では、必要なトルクが大きく異なる場合がありますが、どちらも制御された回転アクチュエーターに依存しています。ロボットヘッドに必要なトルクは人型ロボットの膝関節よりはるかに小さい場合がありますが、位置決め精度と動作の滑らかさは同様に重要です。

このため、ロボット関節モーターは、多くの種類の関節ロボットシステムにおける基本的な構成要素となっています。

ロボットにとってロボット関節モーターが重要な構成要素になっている理由

ロボット関節モーターは、単に回転を生み出すモーターとして捉えるべきではありません。現代のロボットシステムでは、関節はモーター、減速機、エンコーダー、駆動電子機器、ベアリング、ハウジング、制御システムが連携して動作する、完全な電気機械ユニットです。

一般的な統合アーキテクチャは、次のように表すことができます。

モーター + 減速機 + エンコーダー + ドライバー = 統合型ロボット関節モーター

用途に応じて、トルクセンシング、ブレーキ、温度監視、通信インターフェースなどの追加機能を関節に統合することもできます。

このアーキテクチャは、ロボットメーカーの機械設計方法を変えます。各部品を個別に選定して最終的な関節に組み込む代わりに、エンジニアは、機械、電気、通信インターフェースが定義された標準化関節モジュールを使用できます。

ロボットの関節数が増えるほど、この仕組みの価値は高まります。人型ロボットには数十本の駆動軸が必要になる場合があり、ロボットアーム、回転ヘッド、マニピュレーションシステムを備えた移動ロボットにも、複数の独立制御関節が搭載されることがあります。

ロボットの関節数が多いほど、標準化され再現性の高いアクチュエーターアーキテクチャの価値は高まります。

人型ロボットにおけるロボット関節モーターの要件

人型ロボットでは、アクチュエーターを人間サイズの機械構造内に収めながら、動的運動に必要な十分なトルクを発生させなければならないため、ロボット関節モーターに非常に厳しい要件が課されます。

股関節、膝関節、足首関節は、ロボット重量の大部分を支えながら、高い連続トルクとピークトルクを必要とする場合があります。一方、肩、肘、手首、首の関節には、トルク、速度、コンパクト性、位置決め精度について異なる組み合わせが求められます。

つまり、人型ロボットは全身に同一のアクチュエーターを単純に使用することはできません。

股関節用アクチュエーターでは、高いトルク密度と機械剛性が重視される一方、手首用アクチュエーターでは、軽量性、コンパクトな寸法、正確な位置決めがより重視される場合があります。首またはヘッド用アクチュエーターでは、比較的低いトルクであっても、優れた動作の滑らかさと角度位置決め性能が必要になることがあります。

このため、実用的な人型ロボット用アクチュエータープラットフォームには、統一されたシステムアーキテクチャを維持しながら、複数のトルククラスとサイズクラスが通常必要です。

重要な課題は、アクチュエーターが重くなりすぎたり大きくなりすぎたりすることなく、十分な関節性能を実現することです。ロボット関節に追加される1kgごとの重量が他の関節にかかる動的荷重へ影響し、エネルギー消費を増加させ、ロボット全体の運動特性を変化させる可能性があります。

そのため、トルク密度、コンパクト性、機械剛性、熱性能、フィードバック精度は、人型ロボット用関節モーターの重要な評価基準となっています。

車輪型ロボットでもロボット関節モーターが重要な理由

車輪型ロボットは主に移動プラットフォームの観点から語られることが多いものの、その機械構造は移動ベースを大きく超えて拡張される可能性があります。

現代の車輪型ロボットには、マニピュレーション用のロボットアーム、知覚用の回転ヘッド、センサー位置決め用のパン・チルト機構、または多軸検査システムが搭載されることがあります。これらの関節機構が追加されると、ロボットには複数の制御された回転関節が必要になります。

例えば、移動マニピュレーターは、肩関節、肘関節、手首関節、エンドエフェクター機構からなる機械的チェーンを備える場合があります。ロボットは移動プラットフォームによって環境内を移動しますが、マニピュレーション機能は他のロボットアームと同じ基本原理に依存します。各回転関節には、制御されたトルク、正確な位置決め、適切な剛性、信頼性の高いフィードバックが必要です。

同じ原理はロボットヘッドにも当てはまります。

車輪型検査ロボットでは、カメラ、深度センサー、その他の知覚システムを回転ヘッドに搭載することがあります。ヘッドは環境を継続的にスキャンし、対象を追跡し、または特定のセンサー方向を維持する必要があります。このような用途では、人型ロボットの股関節や膝関節のような極めて高いトルクは必ずしも必要ではありませんが、低バックラッシュ、コンパクトな寸法、滑らかな回転、正確な位置制御がより重要になる場合があります。

したがって、車輪型ロボットにおけるロボット関節モーターの用途は、主要な移動システムの代替として理解すべきではありません。基本的な移動以外にロボットが担う関節機能の増加を示すものです。

異なるロボット関節には異なるモーター特性が必要

ロボット関節モーターの要件は、主に関節の機能によって決まります。

この比較から、定格出力だけを基準にロボット関節モーターを選定することが不十分である理由が分かります。

高トルクアクチュエーターは人型ロボットの膝関節には適していても、ロボットヘッドには過大である可能性があります。反対に、低慣性と高精度位置決めを重視したアクチュエーターでは、重量のあるロボットアーム関節に十分な連続トルクを供給できない場合があります。

適切な方法は、各関節の実際のトルク、速度、デューティサイクル、機械剛性、設置スペース、フィードバック要件にアクチュエーターを適合させることです。

ハーモニック関節モーターがロボット関節に適している理由

さまざまな伝動技術の中でも、ハーモニック伝動は、高い減速比、低バックラッシュ、コンパクトな寸法、高い位置決め精度を必要とするロボット関節に特に適しています。

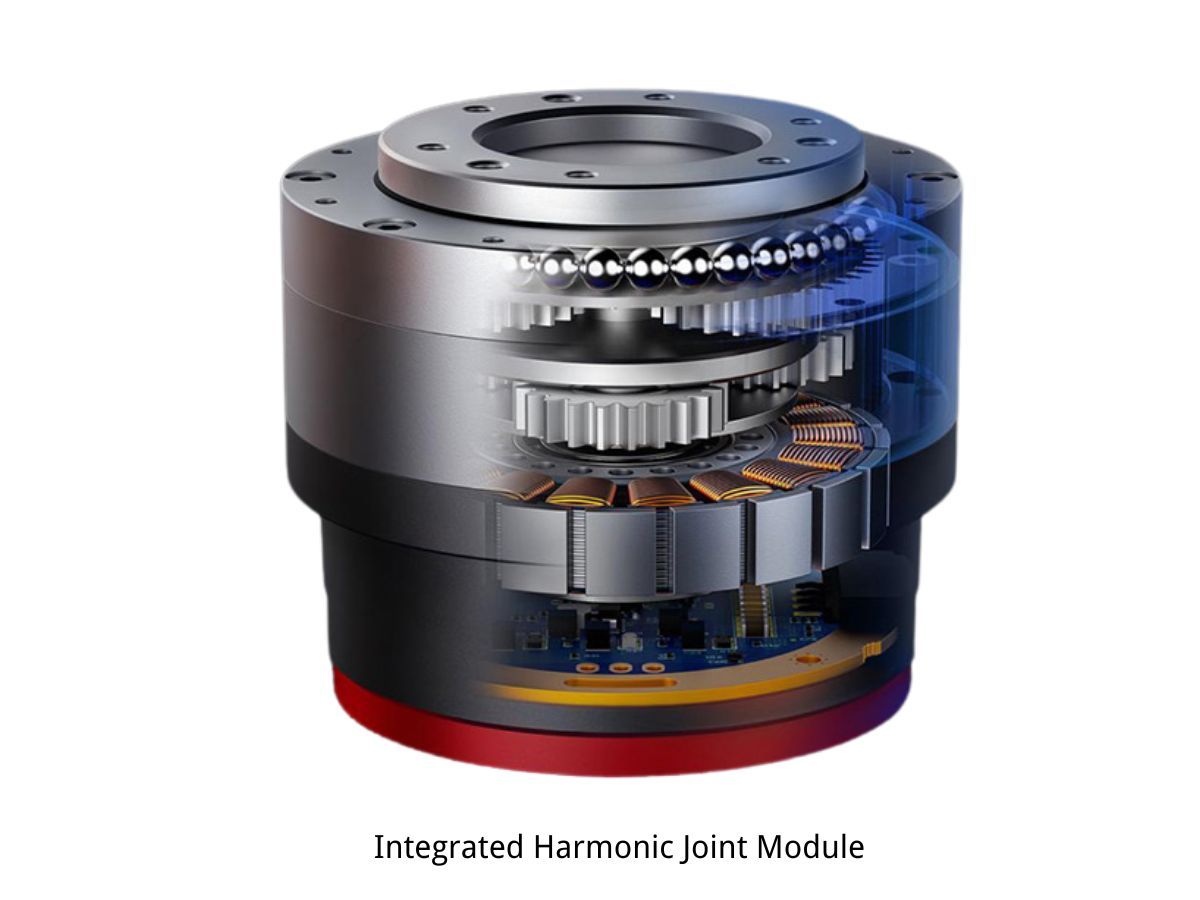

ハーモニック式ロボット関節モーターは、モーターとハーモニック減速機を組み合わせ、高速なモーター回転を制御された高トルクの出力運動へ変換します。

スペースに厳しい制約がある用途では、この構造により出力トルクとパッケージサイズの有用なバランスを実現できます。

低バックラッシュも、精密ロボット関節における重要な利点です。複数の関節が連携して動作する場合、伝動誤差がエンドエフェクターまたはロボット本体の最終位置に影響する可能性があります。そのため、低バックラッシュ伝動は関節全体の制御性向上に役立ちます。

同時に、ハーモニック伝動をすべてのロボット関節に対する万能な解決策と考えるべきではありません。減速比、出力速度、効率、バックドライバビリティ、ねじり剛性、熱性能、デューティサイクルを総合的に評価する必要があります。

したがって、重要なのはハーモニック関節モーターが他のすべてのアクチュエーターより優れているかどうかではなく、その特性が対象関節の具体的な要件に適合しているかどうかです。

統合型ロボット関節モーターとモーター・減速機分離構成

従来のロボット関節では、モーター、減速機、エンコーダー、ドライブに個別の部品を使用することが一般的です。この方法は、個々の部品を独立して交換または変更できるため、開発時の柔軟性に優れています。

しかし、ロボットシステムの高集積化と生産量の増加が進むにつれて、統合型ロボット関節モーターの利点がますます明確になっています。

モーター、減速機、エンコーダー、電子機器を1つのモジュールとして設計すると、最終組立時に解決するのではなく、初期段階から機械インターフェースを最適化できます。ハウジングもモーターと伝動機構を中心に設計できるため、構造剛性と熱伝導性を向上させられます。

統合により、外部配線の複雑さも低減できます。これは、繰り返しケーブルが屈曲し、干渉が信頼性問題を引き起こす可能性がある回転関節周辺で特に有効です。

もう1つの重要な利点は、製造の一貫性です。ロボット工場でモーター、減速機、エンコーダー、ドライブを1つずつ組み立てて校正する代わりに、完全な関節モジュールを納入前に試験・校正できます。

関節数の多いロボットでは、組立と試運転の複雑さを大幅に低減できます。

ただし、統合は必ずしもすべての部品を可能な限り小さな空間に物理的に詰め込むことを意味しません。初期の関節アーキテクチャ設計では、熱経路、保守要件、センサー位置、機械剛性を考慮する必要があります。

したがって、真に統合された関節とは、単に部品を1つのハウジング内に配置したものではありません。機械、電気、熱、制御の要件を同時に考慮して設計された関節システムです。

適切なロボット関節モーターの選び方

ロボット関節モーターの選定は、モーターの公称出力ではなく、必要な出力運動から始めるべきです。

まず、実際の動作条件下で必要となる連続出力トルクとピーク出力トルクを決定する必要があります。ピークトルクに達する時間が一瞬だけのロボット関節と、重い荷重を継続的に保持する関節では、要件が大きく異なります。

出力速度も同様に重要です。モーターは比較的高い速度で動作する場合がありますが、最終的な関節速度と出力トルクを決めるのは減速機です。そのため、減速比は一方のパラメーターを最大化するのではなく、トルクと速度の両方を考慮して選定する必要があります。

次に、用途の精度要件に応じて機械剛性とバックラッシュを評価します。高精度ロボットアーム、人型ロボット関節、位置決め機構では、要求の低い回転機構とは大きく異なる伝動特性が必要になる場合があります。

フィードバックアーキテクチャも重要な検討事項です。モーター側エンコーダーは高速なモーター制御を可能にし、出力側エンコーダーは最終的な関節位置をより直接的に把握できます。高度なロボット用途では、デュアルエンコーダー構成により、制御とフィードバックの追加機能を実現できます。

熱性能も、実際の動作サイクルを用いて評価する必要があります。短時間のピークトルクデータだけでは、動的荷重下で連続運転する関節の性能を正確に示すことはできません。

最後に、アクチュエーターの重量、寸法、通信インターフェース、配線要件、保守方針、統合レベルを考慮する必要があります。

したがって、最適なロボット関節モーターは、必ずしも最高トルクまたは最高出力の製品ではありません。利用可能な機械的スペース内で、必要なトルク、速度、精度、剛性、熱性能、統合性を提供する製品です。

モジュール型ロボット関節モーターの重要性が高まる理由

ロボットメーカーがさまざまなプラットフォームや世代のロボットを開発するにつれて、モジュール型アクチュエータープラットフォームの必要性が高まっています。

関節ごとに必要な性能レベルは異なりますが、すべての関節について電気・機械アーキテクチャ全体を再設計すると、不要なエンジニアリング作業が発生します。

モジュール型ロボット関節モータープラットフォームであれば、共通の機械・電気設計原則を維持しながら、複数のアクチュエーターサイズとトルククラスを提供できます。

例えば、ロボットメーカーは、人型ロボットの股関節には高トルクアクチュエーター、肘には中型アクチュエーター、手首またはロボットヘッドにはコンパクトアクチュエーターを使用できます。

個々のアクチュエーターは異なっていても、全体的な開発方法は一貫して維持できます。

この方法により、開発サイクルを短縮し、試験を簡素化し、試作ロボットから量産プラットフォームへ移行しやすくなります。

複数のロボット製品を開発するメーカーにとって、モジュール性は個々のアクチュエーターの性能と同じくらい重要になります。

ロボット関節モーターの将来

ロボット関節モーターの開発は、より深い統合へと向かっています。

将来のアクチュエーターモジュールは、モーター、精密減速機、エンコーダー、駆動電子機器、トルクセンシング、温度監視、通信、安全機能など、より多くの機能を標準化された機械パッケージ内に統合する可能性があります。

これにより、ロボット関節は、指令を受信し、トルクを生成し、自身の動作状態を測定し、ロボットコントローラーと通信できる独立した電気機械ユニットになっていくでしょう。

この傾向は特に人型ロボット分野で顕著ですが、基盤となる技術は、ロボットアーム、移動マニピュレーター、検査ロボット、協働ロボット、四足歩行ロボット、その他の関節システムにも対応できます。

これらのプラットフォームに共通する要件は、ロボットの形状や移動方式ではありません。

コンパクトで高度に統合された関節から、正確で制御された回転運動を生成することです。

結論

ロボット関節モーターは、もはや人型ロボットに限定される部品カテゴリーではありません。

人型ロボットでは、股関節、膝関節、足首、肩、肘、手首、首、手などに多数の関節モーターが必要です。一方、車輪型ロボットにも、ロボットアーム、回転ヘッド、パン・チルトシステム、検査機構、その他の関節構造が搭載されるようになっており、これらも制御された回転関節に依存しています。

したがって重要なのは、ロボットが人型か車輪型かという区別ではありません。

各関節が何を実現する必要があるかです。

高荷重の人型ロボット関節では、トルク密度、剛性、熱容量、動的応答が重視される場合があります。ロボットアーム関節では、トルク、速度、精度、再現性のバランスが求められることがあります。ロボットヘッドやパン・チルト機構では、低バックラッシュ、位置決め精度、コンパクト性、滑らかな動作がより重視される場合があります。

このため、ロボット関節モーターの選定は、ロボット全体のカテゴリーではなく、関節の実際の要件から始めるべきです。

人型ロボット、移動マニピュレーター、検査ロボット、ロボットアーム、その他の関節ロボットシステムでは、モーター、精密減速機、エンコーダー、ドライブを組み合わせた統合型ロボット関節モーターが、コンパクトで高性能なロボット関節を構築するための標準化された基盤を提供できます。

ロボット駆動技術の将来は、単にモーターを高出力化することではありません。トルク生成、伝動、フィードバック、制御、機械構造を、ロボットの具体的な運動要件に合わせて最適化された1つの関節モジュールに統合することです。
