ハーモニックドライブアクチュエータはどのようにして高トルク密度を実現するのか？

導入

ロボット関節においては、高トルクだけでは十分ではない。

アクチュエータは大きな出力トルクを生み出すことができますが、重すぎたり大きすぎたりすると、ロボットはアクチュエータ本来の性能を十分に発揮できなくなる可能性があります。これは、ヒューマノイドロボット、協働ロボット、軽量ロボットアームなど、重量や設置スペースのあらゆる部分が重要となるシステムにおいて特に重要です。

そのため、トルク密度は現代のロボットアクチュエータを評価する上で重要なパラメータとなっている。

ハーモニックドライブアクチュエータは、ハーモニック伝達のみに頼るのではなく、複数の要素を組み合わせることで、高いトルク対サイズ比またはトルク対重量比を実現できます。最終的な結果は、モータ、減速比、伝達機構の形状、ベアリング、ハウジング、エンコーダの配置、熱設計、および制御戦略間の相互作用によって決まります。

言い換えると：

高トルク密度は、単にギアボックスの仕様ではなく、アクチュエータレベルの結果である。

ロボット関節にとってより有用な質問は、次のとおりではない。

ハーモニック減速機はどれくらいのトルクを発生させることができますか？

それは：

与えられた質量、体積、速度、および熱的制約の範囲内で、完全なハーモニックドライブアクチュエータはどれだけの有効な関節トルクを供給できるのか？

この区別は、人型ロボットの関節を設計する際に特に重要となる。なぜなら、アクチュエータはトルク、重量、速度、効率、剛性、センシング、および連続動作能力を同時にバランスさせる必要があるからである。

ハーモニックドライブアクチュエータのトルク密度を決定する要因は何ですか？

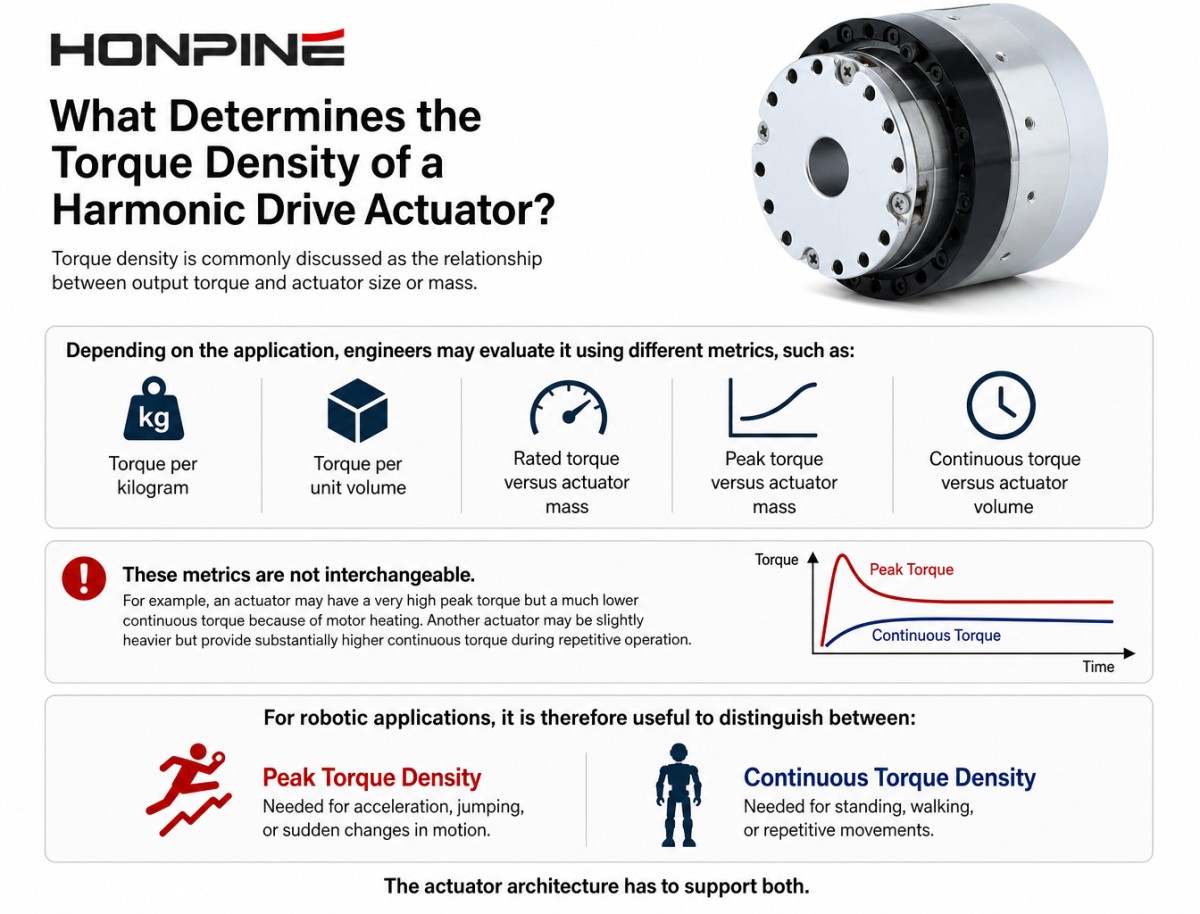

トルク密度は、一般的に出力トルクとアクチュエータのサイズまたは質量との関係として議論される。

アプリケーションによっては、エンジニアは次のようなさまざまな指標を使用して評価を行う場合があります。

• キログラム当たりのトルク

• 単位体積あたりのトルク

• 定格トルクとアクチュエータ質量の関係

• 最大トルクとアクチュエータ質量の関係

• 連続トルクとアクチュエータ体積の関係

• これらの指標は互換性がない。

例えば、あるアクチュエータはピークトルクは非常に高いものの、モーターの発熱により連続トルクは大幅に低下する場合があります。また、別のアクチュエータは若干重量が重いものの、繰り返し動作時に大幅に高い連続トルクを発揮する場合があります。

ロボットアプリケーションにおいては、以下の点を区別することが有用である。

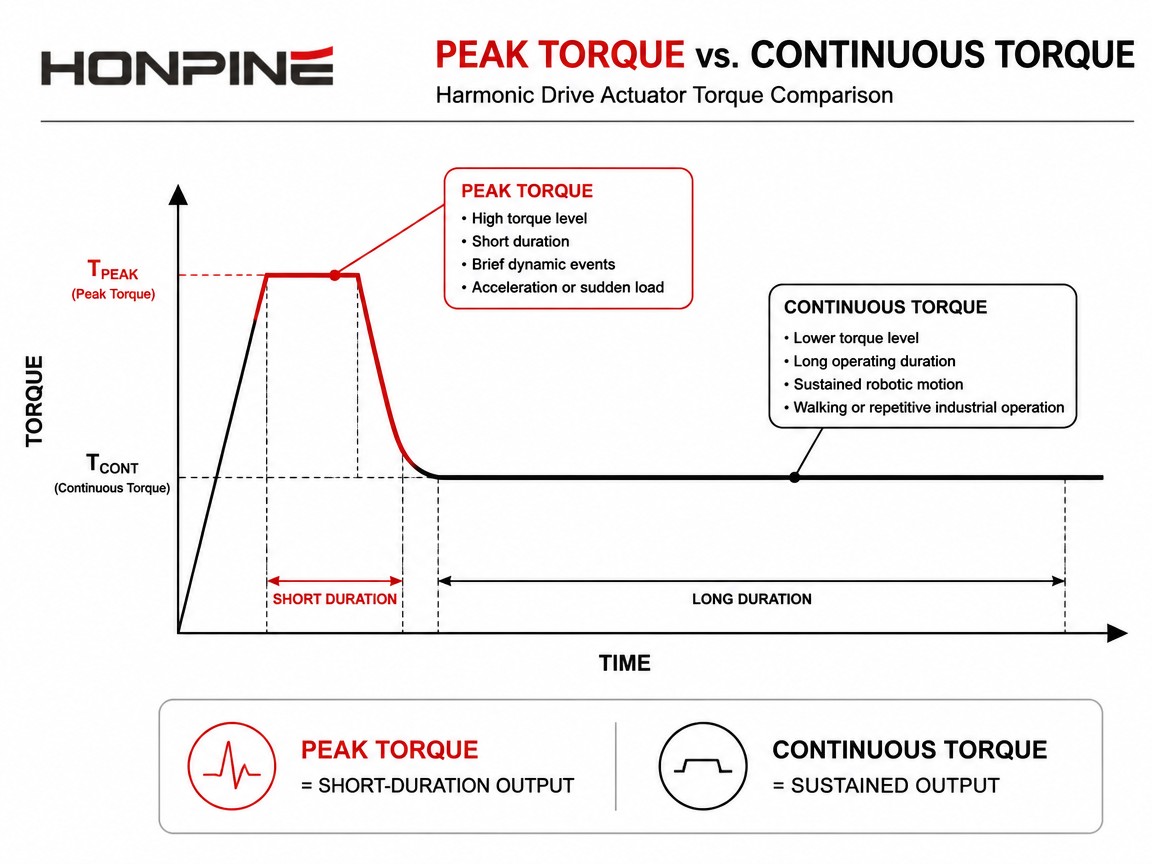

ピークトルク密度と連続トルク密度

人型ロボットは、加速時、ジャンプ時、または急激な動作変化時に高いピークトルクを必要とする場合がある一方、同じ関節は、立つ、歩く、または反復動作を行うために十分な連続トルクも必要とする。

アクチュエータのアーキテクチャは、両方をサポートする必要があります。

モーターがトルク密度の開始点を設定する

高調波減速機はそれ自体ではトルクを発生させません。

モーターは初期トルクを発生させ、トランスミッションはモーターの回転速度とトルクを必要な関節出力に変換する。

簡略化した関係式は次のとおりです。

モータートルク → 減速 → ジョイント出力トルク

理想的なトランスミッションを実現するには：

出力トルク ≈ モータトルク × 減速比

実際のアクチュエータでは、伝達損失も考慮する必要があります。

つまり、高トルク密度のアクチュエータを実現するための第一歩は、高トルク密度のモーターを選択することである。

しかし、単に大型のモーターを取り付けることが常に最善の解決策とは限りません。

より大きなモーターを使用すると、次のことが可能になります。

• アクチュエータ質量

• ハウジングサイズ

• 熱負荷

• ローター慣性

• 消費電力

その代わりに、アクチュエータの設計者は、モーターが過剰なスペースを占有したり、不必要な重量を追加したりすることなく、必要なトルクを発揮できる適切な動作点を見つける必要がある。

これが、アクチュエータの統合設計が重要な理由の一つです。

モーターとハーモニックトランスミッションは、完全に独立した部品としてではなく、一つのシステムとして捉えるべきである。

高い減速比により出力トルクが増幅される

高調波アクチュエータのトルク密度に最も重要な影響を与える要因の一つは、減速比である。

高い減速比により、比較的小型の高速モーターでも、はるかに大きな出力トルクを生み出すことができる。

例えば、簡略化された伝達機構を考えてみましょう。

モーター → 高調波低減 → ジョイント出力

モーターが一定の入力トルクを発生させると、減速機構は減速比と伝達効率に応じて、利用可能な出力トルクを増幅することができる。

これにより、モーターは効率的に動力を供給できる速度範囲で動作することができ、同時にギアボックスはその速度をロボット関節に必要な低速・高トルクの出力に変換する。

しかし、削減率が高いほど必ずしも優れているとは限らない。

削減率を上げると、以下の点に影響が出る可能性があります。

出力速度

• 効率

• バックドライバビリティ

• 動的応答

• モーターの動作点

• 熱性能

したがって、減速比は、ジョイントの実際のトルクと速度の要件に応じて選択する必要がある。

減速比が高いからといって、必ずしもトルク密度が高いとは限らないのはなぜか？

これは見落とされがちな重要な点です。

2つのアクチュエータが異なる減速比を使用すると仮定します。

比率の高いアクチュエータは、同じモータトルクからより大きな出力トルクを生み出す可能性がある。

しかし、その比率を達成するには以下が必要となる。

• 追加の伝送段階

• より大きな部品

• より重いベアリング

• より大きな住宅

• 冷却能力の向上

アクチュエータ全体のトルク密度が必ずしも優れているとは限らない。

重要な指標は、減速比だけではなく、アクチュエータ全体の性能である。

優れたハーモニックドライブアクチュエーターがバランスを取る必要がある理由は以下のとおりです。

モータートルク + 減速比 + 効率 + 質量 + 体積

単一のパラメータを最大化するのではなく。

調和伝達ジオメトリがコンパクトなトルク容量に貢献

ハーモニックトランスミッションの機械構造も、比較的コンパクトなパッケージ内で大きなトルク容量を実現できる理由の一つです。

トルクが比較的単純な歯車対を介して伝達される従来の平歯車機構とは異なり、ハーモニック伝達では、フレキシブルスプラインと円形スプラインの間で複数の歯のかみ合いを利用します。

これにより、伝達される荷重を複数の接触点に分散させることができる。

その結果、コンパクトな直径内で大きなトルクを伝達できるトランスミッション構造が実現した。

ロボットの関節にとってこれは重要な点である。なぜなら、アクチュエータは限られた機械的な空間内に収まる必要がある場合が多いからだ。

利用可能なスペースは既に以下の用途で使用されている可能性があります。

• 構造部品

• ベアリング

• 配線

• センサー

• モーター部品

• 冷却経路

したがって、ジョイント径を大幅に拡大することなく必要なトルクを供給できるトランスミッションは、アクチュエータレベルのトルク密度に直接貢献することができる。

出力ベアリングはトルク密度方程式の一部である

ロボットアクチュエータを比較する際によくある間違いは、モーターと減速機だけに注目してしまうことです。

出力ベアリングは、最終的なアクチュエータのサイズと質量にも大きな影響を与える可能性があります。

ロボットの関節は、回転トルクを伝達するだけではない。

また、以下のような症状が現れる可能性もあります。

• 半径方向荷重

• 軸方向荷重

• 転覆の瞬間

• 外力

• 動的な影響

したがって、アクチュエータには適切な出力ベアリング配置が必要となる。

ベアリングが大きすぎると、アクチュエーターが重くなる。

アクチュエータのサイズが小さすぎると、十分な機械的耐久性や剛性が得られない可能性があります。

適切に設計されたハーモニックドライブアクチュエータは、伝動機構とベアリング構造を一体化することで、全体のサイズを不必要に大きくすることなく、想定される外部荷重を支えることができる。

これは特に人型ロボットの関節にとって重要である。

例えば、膝や足首のアクチュエータは、モータのトルクだけでは表せないような大きな外部モーメントを受ける可能性がある。

ハウジング設計によってトルク密度を増減させることができる

アクチュエータハウジングも、トルク密度方程式の構成要素の一つである。

住宅には以下のものが必要：

• 構造剛性

• ベアリングサポート

• ギアアライメント

• 放熱

• 内部部品の保護

しかし、過剰な建材は重量を増加させる。

したがって、課題は、不要な質量を最小限に抑えつつ、十分な剛性を実現することである。

これは特に人型ロボットにおいて重要である。

股関節や膝関節付近に重いアクチュエータを設置すると、ロボットの総質量が増加するだけでなく、下流側の関節が動かす必要のある負荷も増加する可能性がある。

これは連鎖的な効果を生み出す。

アクチュエータが重い → 関節負荷が高い → 必要トルクが高い → アクチュエータが大きい → 総質量が増加する

この悪循環を断ち切ることが、軽量で高トルク密度のアクチュエータがヒューマノイドロボットにとって重要な理由の一つである。

トルク密度は、ピークトルクだけでなく、連続トルクにも依存する。

ハーモニックドライブアクチュエータを比較する際、仕様書上の最大トルクは非常に魅力的に見えることがあります。

しかし、最大トルクは通常、短時間の運転時に発生する。

多くのロボットにとって、連続的なトルクも同様に重要である。

直立した人型ロボットを想像してみてください。

脚の関節は、数秒間だけでなく、継続的にトルクを発生させる必要があるかもしれない。

同様に、反復的な組み立て作業を行うロボットアームは、何時間も稼働し続けることがある。

このような状況では、有用な指標は以下に近い。

連続出力トルク／アクチュエータ質量

それよりも：

最大出力トルク／アクチュエータ質量

したがって、適切に設計されたアクチュエータは、以下の点を管理する必要があります。

• モーターの銅損

• 鉄の損失

• ベアリング損失

• 送電損失

• 熱伝達

• 周囲温度

• デューティサイクル

高いピークトルクは有用だが、実際のロボット性能においては、高い連続トルク密度の方がより重要となる場合が多い。

熱管理がトルク密度の実際的な限界を設定する

トルクは熱を発生させる。

これにより、トルク密度と熱設計の間に重要な関係性が生まれる。

アクチュエータのサイズが小さくなると、放熱に利用できる表面積も減少する可能性がある。

同時に、小型アクチュエータは内部スペースが少なくなる可能性があり、その場合、以下の点が問題となる。

• ヒートシンク

• 冷却チャネル

• ファン

• 熱界面

したがって、アクチュエータはより小さな物理的筐体内で熱を管理する必要がある。

このため、トルク密度を際限なく高めることは現実的ではない。

アクチュエータ設計者は、以下の要素のバランスを取る必要がある。

トルク → 電流 → 熱 → 温度 → 連続運転能力

数秒間だけ極めて高いトルクを発揮するものの、通常動作時に過熱してしまうアクチュエータは、生産用ロボットには適さない可能性がある。

そのため、熱性能はトルク仕様と併せて評価する必要がある。

効率は使用可能なトルク密度に直接影響を与える

高調波駆動効率も、アクチュエータの性能に影響を与える要因の一つです。

入力された機械的動力のすべてが、有効な出力動力になるわけではない。

エネルギーの一部は以下によって失われます。

• 歯車の変形

• 摩擦

• ベアリング損失

• 潤滑

• シーリング

• その他の機械的効果

• これらの損失は熱となる。

この関係は次のように簡略化できます。

入力電力 → 有効出力電力 + 損失

伝送損失が大きいということは、アクチュエータからより多くの熱を除去する必要があることを意味する。

これにより、アクチュエータが連続的に供給できるトルク量が減少する可能性があります。

したがって、ピークトルクが類似する2つのハーモニックドライブアクチュエータを比較する場合、以下の点を検討すると便利です。

• 定格トルク

• 連続トルク

• 効率

• 入力速度

• デューティサイクル

• 熱定格

• 最大トルクだけに頼るのではなく。

アクチュエータの重量が減速機の重量よりも重要な理由とは？

据え置き型の産業機械の場合、数百グラムの重量増加はシステム性能にほとんど影響を与えない可能性がある。

人型ロボットの場合は状況が異なる。

すべてのアクチュエータは、ロボットの総可動質量に寄与する。

例えば、アクチュエーターが上肢に取り付けられている場合、その質量は他の関節を動かすために必要な負荷の一部となる。

これはアクチュエータの質量が以下に影響を与える可能性があることを意味します。

• 加速度

• エネルギー消費量

• 歩行効率

• 動的バランス

• ペイロード

• 関節トルク要件

したがって、絶対トルクがわずかに低い軽量アクチュエータの方が、最大トルク定格が大きい重量級アクチュエータよりも有用な場合がある。

これが、ヒューマノイドロボットのアクチュエータ設計において、トルク対重量比がますます重要になっている理由です。

モーターのサイズと減速比は一致させる必要があります。

ハーモニックドライブアクチュエータは、減速機をモータとは別に選択しても最適化することはできません。

モーターとトランスミッションは、互いに調和したペアとして動作する必要がある。

例えば、デザイナーには2つのアプローチが考えられる。

オプションA

大型モーター＋低減速比

選択肢B

小型モーター＋高減速比

どちらの方法も、同様の出力トルクを生み出す可能性がある。

しかし、それらは大きく異なる可能性があります。

• 質量

• 音量

• 効率

• スピード

• 熱挙動

• 動的応答

• 料金

最適な解決策は、対象となる関節によって異なります。

コンパクトな人型ロボットの手首を作るには、質量と直径を最小限に抑えることが非常に重要となる場合がある。

高負荷がかかる産業用接合部においては、連続的なトルクと剛性がより重要となる場合がある。

そのため、アクチュエータの最適化は、あらかじめ定義されたギアボックスのサイズから始めるのではなく、ジョイントの実際の動作プロファイルから始めるべきなのです。

最大トルク、定格トルク、連続トルクはそれぞれ個別に評価する必要がある。

ハーモニックドライブアクチュエータを評価する際には、3つのトルク値を互換性のあるものとして扱うべきではない。

最大トルク

ピークトルクとは、アクチュエータが特定の条件下で限られた時間内に発生させることができる最大トルクのことです。

これは以下の点において重要です。

加速度

短期的な動的運動

インパクト対応

急激な方向転換

定格トルクまたは連続トルク

定格トルクとは、アクチュエータが規定された動作条件下で持続的に動作させるために発生させることができるトルクのことです。

これは以下のような場合に特に当てはまります。

• ウォーキング

• 反復動作

• 連続的な工業操業

• 持続荷重

過負荷容量

一部のアプリケーションでは、短時間の過負荷耐性も必要となる。

これは、ロボットが次のような状況に遭遇した場合に重要となる可能性があります。

• 急加速

• 外部への影響

• 緊急ブレーキ

• 予期せぬ負荷変動

これらの値間の関係性は、単一のトルク値よりも、アクチュエータの実際の能力をはるかに明確に示してくれる。

なぜトルク密度は人型ロボットの関節にとって特に重要なのか？

人型ロボットは、アクチュエータの設計に非常に厳しい制約を課す。

人型ロボットの関節は、多くの場合、おおよそ人間の寸法に合わせて設計された身体構造の中に収まる必要がある。

同時に、ロボットの質量を動かすのに十分なトルクを提供する必要がある。

これにより、相反する要求が生じる。

小型

↓

軽量

↓

高トルク

↓

高速

↓

高効率

↓

熱安定性

アクチュエータはそれらすべてをバランスさせる必要がある。

これは特に以下の分野で困難です。

• 股関節

• 膝関節

• 足首関節

• 肩関節

• 肘関節

したがって、各関節に最適なアクチュエータは異なる可能性がある。

高トルクの脚関節は、連続トルクと熱性能を優先する可能性がある一方、手首アクチュエータは、低質量、コンパクトな寸法、および低慣性を優先する可能性がある。

トルク密度は出力密度とは異なります

これら二つの用語は時として混同される。

トルク密度とは、アクチュエータがその質量または体積に対してどれだけのトルクを発揮できるかを示す指標である。

出力密度は回転速度も考慮に入れている。

簡略化した関係式は次のとおりです。

出力＝トルク×角速度

これは、トルクが非常に高いが速度が比較的遅いアクチュエータは、より高速なアクチュエータと同じ電力密度を持たない可能性があることを意味する。

動的ロボットの場合、どちらの指標も重要になり得る。

例えば：

膝関節アクチュエータは、中速域で高トルクを必要とする場合がある。

手首用アクチュエータは、トルクは低くても高速動作が求められる場合がある。

移動ロボットの車輪駆動には、連続的なトルクと比較的高い回転速度が必要となる場合がある。

したがって、アクチュエータの選定においては、単一のトルク密度値ではなく、トルクと速度の全体的な動作範囲を考慮する必要がある。

エンコーダの統合はアクチュエータのアーキテクチャにどのような影響を与えるか？

センサーは直接トルクを発生させるわけではないが、アクチュエータが利用可能なトルクをどれだけ効率的に利用できるかに影響を与える。

ハーモニックドライブアクチュエータは、以下を組み込むことができる。

• モーター側エンコーダー

• 出力側エンコーダ

• デュアルエンコーダー

• トルクセンサー

• 温度検知

モーター側のエンコーダーは、モーター制御のためのフィードバックを提供することができる。

出力側のエンコーダは、減速機構後の実際の関節出力位置を測定できる。

高精度な関節制御を必要とする用途では、出力軸を測定することで、モーターエンコーダーだけでは得られない情報を得ることができます。

これは、アクチュエータが以下の点を補償する必要がある場合に特に重要です。

• 伝送エラー

• 弾性変形

• 外部荷重

• 位置ずれ

したがって、センサーの統合は、アクチュエータ全体のアーキテクチャの一部として考慮されるべきである。

トルクセンサーは、高トルク密度アクチュエータの実効性能を向上させるのか？

トルクセンサーは、アクチュエータの機械的なトルク容量を増加させるものではありません。

その価値は異なる。

これは、関節を通して伝達されるトルクに関する情報をコントローラーに提供する。

これは以下をサポートできます：

• トルク制御

• 力制御

• 衝突検出

• コンプライアンス管理

• 接触検知

人型ロボットにとって、この情報は特に次のような場合に役立ちます。

• ウォーキング

• オブジェクト操作

• 身体的な相互作用

• バランス制御

• 接触機会の多いタスク

しかし、トルクセンサーを追加すると、以下の点も追加されます。

• 質量

• 音量

• 料金

• 機械統合要件

したがって、センサーの選定は、トルク密度最適化問題のもう一つの要素となる。

目標は、単にできるだけ多くのセンサーを統合することではない。

目標は、アクチュエータの質量と体積を不必要に増加させることなく、必要なセンシング能力を達成することである。

ハーモニックドライブアクチュエータのトルク密度はシステムレベルの最適化である

以上の要因から、トルク密度が高調波減速機のみに起因するものではない理由がわかる。

完全なアクチュエータは複数の要素から構成されます。

• モーター

• 高調波伝送

• ベアリング

• ハウジング

• エンコーダー

• ドライバ

• センサー

• 熱構造

最終的なトルク密度は、パッケージ全体によって決定されます。

例えば、アクチュエータは非常に高性能なハーモニック減速機を使用しても、次のような場合にはトルク対重量比の性能が低い可能性があります。

• モーターは大きすぎる

• 住宅は不必要に重い

• ベアリング配置が非効率的です

• 冷却システムは過剰な質量を追加する

• ドライバはアクチュエータから物理的に分離されている。

• センサーアーキテクチャの統合が不十分である

そのため、アクチュエータを一体化した設計は、個々の部品を単純に組み立てるよりも優位性を持つことができるのです。

統合設計はどのようにしてトルク対重量比を向上させることができるのか？

統合により、設計者は共通の機械的構造に基づいてコンポーネントを最適化することができる。

設計する代わりに：

モーター → 別体ギアボックス → 別体エンコーダ → 別体ハウジング → 別体ドライバー

システムは以下のように設計できます。

一体型モーター + 高調波減速機 + エンコーダー + 電子回路 + ジョイント出力

これにより、重複を減らすことができます。

• ハウジング

• 取り付け構造

• コネクタ

• シャフト

• カップリング

• 機械的インターフェース

その結果、より小型でシステム全体の質量が低いアクチュエータを実現できる。

ロボットアプリケーションにとって重要な比較対象は、以下のとおりではない。

どちらの減速機が軽いですか？

しかし：

どのアクチュエータが、実用的な質量と体積を最小限に抑えつつ、必要な関節性能を実現できるでしょうか？

高トルクロボット関節において、機械的統合が重要な理由とは？

高トルクはアクチュエータ全体に機械的な負荷を発生させる。

モーター、減速機、ベアリング、ハウジング、シャフト、および取り付け構造はすべて、これらの負荷に耐える必要があります。

アクチュエータが互いに関連性のない部品の集合体として設計されている場合、機械的なインターフェースが不必要に大きくなる可能性がある。

統合アーキテクチャにより、設計者は以下の点を最適化できます。

• ベアリングの配置

• パスを読み込む

• ハウジングの厚さ

• シャフト形状

• 運動位置

• エンコーダの位置

• 熱経路

これにより、構造質量と使用可能な出力トルクの比率を改善できる。

ロボット関節の場合、アクチュエータは単なる伝達部品ではないため、これは重要となる。

それはロボットの構造システムの一部である。

ハーモニックドライブアクチュエータのトルク密度を制限する要因は何ですか？

実際にはいくつかの制約がある。

モーターの熱制限

電流は熱を発生させるため、モーターは無限のトルクを連続的に発生させることはできない。

送電負荷制限

ハーモニックトランスミッションには、規定されたトルクと耐用年数の限界値が定められています。

耐荷重

出力ベアリングは、トルクに関連する荷重と外部からの関節力の両方に対応する必要があります。

住宅の剛性

筐体は荷重がかかった状態でも十分な剛性を維持しなければならない。

放熱

アクチュエータ内部で発生した熱は、周囲の構造物に伝達されなければならない。

速度要件

高速回転時の高トルクは、著しく大きな電力および熱負荷を生み出す。

重量制限

構造材を追加することで耐荷重能力は向上するが、過剰な質量はアクチュエータレベルのトルク密度を低下させる。

これらの制約は互いに影響し合う。

あるパラメータを改善すると、別のパラメータに悪影響を与える可能性がある。

だからこそ、アクチュエータの設計は根本的に最適化問題なのである。

2つのハーモニックドライブアクチュエータのトルク密度を比較する方法は？

2つのアクチュエータを比較する際は、最大トルクだけを比較するのは避けてください。

より適切な比較には以下を含めるべきです。

1. 連続出力トルク

アクチュエータは、連続運転中にどれくらいのトルクを発生させることができますか？

2. 最大出力トルク

短時間の動的動作時に、どれくらいのトルクを発揮できるのか？

3. アクチュエータの質量

トルク定格にはアクチュエータ全体が含まれていますか？

4. 全体寸法

直径、長さ、設置容積はどれくらいですか？

5. 出力速度

アクチュエータは、必要な速度で必要なトルクを供給できますか？

6. 効率性

入力された電力のうち、どれだけが有効な機械的出力に変換されるのか？

7. 熱定格

アクチュエータは、許容温度を超えずに定格トルクを維持できますか？

8. エンコーダーの設定

フィードバックはモーター、出力軸、それとも両方で測定されますか？

9. 外部負荷容量

出力ベアリングは、必要なラジアル荷重、アキシャル荷重、およびモーメント荷重に耐えられるか？

10. デューティサイクル

このアクチュエータは、断続運転用ですか、それとも連続運転用ですか？

このアプローチは、単にトルク値が最大のアクチュエータを選択するよりも、はるかに有意義な比較を可能にする。

ハーモニックドライブアクチュエータのトルク密度を向上させるには？

アクチュエータに高いトルク密度が必要な場合、エンジニアは複数の領域を同時に検討することができる。

モーターの動作点を最適化する

過剰な質量や熱負荷を伴わずに、必要なトルクを発揮できるモーターを選択してください。

減速比を最適化する

トルク増幅、速度、効率、および動的応答のバランスが取れた減速比を選択してください。

構造物の質量を減らす

単に材料の厚みを増やすのではなく、適切に設計された筐体と荷重経路を使用してください。

ベアリング配置を最適化する

ベアリングの寸法は、実際のラジアル荷重、アキシャル荷重、およびモーメント荷重に基づいて選定してください。

放熱性を向上させる

熱伝導経路を改善することで、アクチュエータは過度の温度上昇を起こさずに、より高い連続トルクを維持できるようになる。

エレクトロニクス統合

適切な場合には、統合型駆動エレクトロニクスにより、外部ハードウェアと配線を削減できる。

センサー統合の最適化

不要なコンポーネントを追加することなく、アプリケーションに必要なフィードバックアーキテクチャを使用する。

最良の結果は通常、単一のコンポーネントの性能を最大化するよりも、複数のパラメータをまとめて最適化することによって得られます。

さまざまなロボット用途におけるハーモニックドライブアクチュエータのトルク密度

必要なトルク密度は、用途によって大きく異なります。

人型ロボットの脚

脚部アクチュエーターには通常、以下のものが必要です。

• 高連続トルク

• 高いピークトルク

• 低質量

• 高いダイナミックレスポンス

• 熱安定性

アクチュエータの質量はロボットの総エネルギー必要量に直接影響するため、トルク対重量比は特に重要となる。

人型ロボットアーム

腕の関節は一般的に、以下の要素間の異なるバランスを必要とします。

• トルク

• スピード

• 重さ

• 可動域

• 精度

ロボットの手首

手首アクチュエータは、多くの場合、以下の点に重点を置いています。

• コンパクトサイズ

• 低慣性

• 軽量

• 高精度な位置決め

協働ロボットの関節

協働ロボットには以下が必要となる場合があります。

• コンパクトなパッケージ

• バックラッシュが少ない

• 滑らかな動き

• トルクセンシング

• 外部負荷との制御された相互作用

産業用ロボット関節

産業用ロボットは、以下のことを優先する場合があります。

• 定格トルク

• 再現性

• 剛性

• 耐用年数

• 連続運転

これは、すべてのロボットに適用できる単一のトルク密度目標が存在しない理由を示している。

なぜ連続トルク密度は最大トルク密度よりも重要なのか？

生産用ロボットの場合、最も優れた仕様が必ずしも最も有用な仕様とは限らない。

高い最大トルク定格は動的な動作には有効かもしれないが、アクチュエータは動作サイクルの大部分において確実に動作する必要もある。

例えば、ヒューマノイドロボットは、次のようなことにかなりの時間を費やす可能性があります。

• 立っている

• ウォーキング

• バランスを保つ

• 物を持つ

これらの動作には、アクチュエータの持続的な出力が必要となる。

同様に、産業用ロボットは同じ動作を何千回も繰り返すことがある。

これらの用途においては、ピークトルク密度よりも連続トルク密度の方がより有用な工学的指標となり得る。

高トルク密度アクチュエータを評価するための実践的な方法

ハーモニックドライブアクチュエータを選定する前に、実際の関節動作プロファイルを定義してください。

最低限、以下を決定してください。

• 必要な連続トルク

• 必要な最大トルク

• 必要速度

• 加速度

• デューティサイクル

• 外部負荷

• 設置スペース

• アクチュエータの最大質量

• 周囲温度

• 冷却条件

• 必要な位置精度

• 必要なトルク検出

• 通信インターフェース

次に、完成したアクチュエータをこれらの要件と比較します。

これはよくある間違いを防ぐものです。

単一の主要仕様に基づいてアクチュエータを選択する。

100 Nmのアクチュエータは、80 Nmのアクチュエータよりも必ずしも優れているとは限りません。100 Nmのモデルが、80 Nmのモデルよりも著しく重かったり、大きかったり、効率が低かったり、実際のデューティサイクルで必要なトルクを維持できなかったりする場合、100 Nmのアクチュエータの方が優れているとは限りません。

高トルク密度ハーモニックアクチュエータの未来

ロボットがより小型化、よりダイナミックになるにつれて、アクチュエータの開発は単に最大トルクを増加させるというレベルを超えつつある。

将来のアクチュエータ設計は、以下の要素の複合的な最適化に重点を置く可能性が高い。

• トルク密度

• 電力密度

• 効率

• 熱性能

• センシング

• 制御統合

• 重さ

• 機械的剛性

これは特に人型ロボットにとって重要な点である。

高性能ヒューマノイドアクチュエータは、高精度な調和伝達機構と以下の機能を組み合わせる必要があるかもしれない。

• 高解像度エンコーダ

• 統合モーター制御

• トルクセンシング

• コンパクトベアリング

• 軽量ハウジング

• 効率的な熱伝導経路

• 高速通信

その結果、単にギアボックス付きのモーターではなくなった。

これは、ロボットの機械的要件と制御要件に基づいて設計された、完全なロボット関節アクチュエータとなる。

HONPINEは高トルク密度ハーモニックアクチュエータの設計にどのように取り組んでいるのか？

ロボット用途向けに、HONPINEは高精度伝達とモーター、センシング、制御技術を組み合わせた統合型ハーモニックアクチュエータおよびロボット関節ソリューションを開発しています。

アクチュエータのアーキテクチャに応じて、統合システムには以下を組み込むことができます。

• 高調波伝達

• サーボモーター

• 高解像度エンコーダー

• 出力側位置フィードバック

• 統合ドライバー

• トルクセンシング

• 産業用通信インターフェース

目的は、単に一つの部品のトルク定格を最大化することではありません。

その代わりに、アクチュエータは以下の間の適切なバランスを提供する必要がある。

出力トルク + 重量 + サイズ + 速度 + 精度 + 熱性能

このアプローチは、人型ロボットの関節、協働ロボット、ロボットアーム、およびアクチュエータの質量と設置スペースがシステム性能に直接影響を与えるその他の用途に特に有効です。

力覚フィードバックを必要とするアプリケーションでは、統合されたトルクセンシングアーキテクチャにより、トルク制御、柔軟な動作、および外部負荷との相互作用をさらにサポートできます。

ハーモニックドライブアクチュエータのトルク密度に関するよくある質問

ハーモニックドライブアクチュエータが高いトルク密度を実現する要因は何ですか？

高トルク密度は、モータ、ハーモニックトランスミッション、減速比、ベアリング、ハウジング、熱システム、および制御アーキテクチャの複合設計によって実現されます。ハーモニックトランスミッションはコンパクトなパッケージ内で高いトルク増幅率を提供しますが、アクチュエータレベルのトルク密度はシステム全体に依存します。

高調波低減率が高いほど、トルク密度は必ず増加するのでしょうか？

いいえ。減速比を高くすると、特定のモーターの出力トルクは増加しますが、出力速度、効率、逆駆動性、熱性能にも影響を与える可能性があります。減速比だけに注目するのではなく、アクチュエータ全体を評価する必要があります。

トルク密度は最大トルクよりも重要か？

多くのロボット用途においては、その通りです。ただし、ピークトルク定格が高いからといって、アクチュエータが連続的に高トルクを発揮できるとは限りません。トルク対重量比、連続トルク、デューティサイクル、および熱性能をすべて考慮する必要があります。

ヒューマノイドロボットにとってトルク密度が重要なのはなぜですか？

人型ロボットは、重量とスペースに関して厳しい制約を受ける。軽量で高トルクのアクチュエータを用いることで、ロボット全体の質量を削減し、加速性能、エネルギー効率、バランス、および動的性能を向上させることができる。

アクチュエータの重量は、ヒューマノイドロボットの性能にどのような影響を与えるのか？

アクチュエータの質量は、ロボットの可動荷重の一部となる。アクチュエータが重くなると、特に脚部機構において、他の関節に必要なトルクが増加する可能性がある。したがって、十分なトルクを維持しながらアクチュエータの質量を減らすことで、システム全体の効率を向上させることができる。

ハーモニックアクチュエータは、高トルクと高速の両方を実現できるでしょうか？

アクチュエータの設計と動作条件によって異なります。減速比が高いほど出力トルクは増加しますが、出力速度は低下します。モータ、減速比、熱設計、および伝達効率は、必要なトルク・速度動作範囲に適合させる必要があります。

ピークトルクと連続トルク、どちらがより重要か？

用途によって異なります。ピークトルクは加速や短時間の動的動作に重要ですが、連続トルクは持続的な負荷や反復動作に不可欠です。生産用ロボットの場合は、両方を評価する必要があります。

トルクセンサーを追加すると、トルク密度は低下しますか？

トルクセンサーは、質量、体積、および機械的な複雑さをある程度増加させる可能性があります。しかし、センサーをアクチュエーターのアーキテクチャに効率的に統合すれば、追加重量を最小限に抑えつつ、力制御や相互作用アプリケーションに有用なトルクフィードバックを提供できます。

結論

ハーモニックドライブアクチュエータは、モータ、減速比、ハーモニック伝達機構、ベアリング、ハウジング、熱設計、センシング、および制御システムの最適化を組み合わせることで、高いトルク密度を実現します。

高調波伝達は、コンパクトな機械パッケージ内で大幅なトルク増幅を実現できるため、この方程式において重要な要素です。しかし、アクチュエータの最終的なトルク密度は、減速機自体だけでなく、はるかに多くの要素に依存します。

実用的なロボット設計においては、エンジニアは以下の点を評価する必要がある。

連続トルク

→ 最大トルク

→ スピード

→ 減速比

→ 効率性

→ 熱性能

→アクチュエータ質量

→ 設置量

→ 外部負荷容量

→ フィードバックとセンシング

単一のトルク仕様に頼るのではなく。

これは、アクチュエータの重量、トルク、速度、および熱性能が密接に関連しているヒューマノイドロボットにおいて特に重要となる。

したがって、目標は単に可能な限り高いトルクを持つアクチュエータを製造することではない。

目標は、ロボットに必要な速度、精度、効率、熱安定性、およびセンシング能力を維持しながら、実用的な最小の質量と体積で必要な使用可能なトルクを発揮するアクチュエータを開発することである。

それが、ハーモニックドライブアクチュエータにおける高トルク密度の真の工学的意味である。
