軽量かつ省スペースなロボットアームにおけるハーモニックジョイントモジュールのトルク密度：重要なパラメータ

導入

ロボット関節を選定する際、エンジニアは定格トルク、最大トルク、減速比、バックラッシュ、位置精度といったパラメータから検討を始めることが多い。これらのパラメータは重要ではあるが、必ずしも関節アクチュエータが小型軽量ロボットアームに真に適しているかどうかを判断する指標とはならない。

多くのロボットシステムにとって、真の技術的課題は、限られた機械的制約の中で、かつ可能な限り少ない質量増加で、十分な出力トルクを生み出すことである。

ここでトルク密度が重要なパラメータとなる。

トルク密度とは、関節アクチュエータがその質量または体積に対してどれだけの出力トルクを発生できるかを示す指標です。トルク密度の高い調和関節モジュールは、比例して大きなアクチュエータを必要とせずに、大きな出力トルクを実現できます。

この特性は、ロボットの関節サイズ、総重量、アームの長さ、積載量、設置スペースなどに厳しい制約がある用途において特に価値があります。

ヒューマノイドロボットや協働ロボットはよく知られた例ですが、トルク密度が重要となる用途はこれらだけではありません。医療用ロボットアーム、検査用マニピュレーター、航空宇宙用機構、水中ロボット、移動式マニピュレーター、クライミングロボット、その他の特殊なロボットアームでは、関節のトルク対重量比やトルク対体積比に対してさらに高い要求が課せられる可能性があります。

これらのシステムにとって、問題は単純に次のとおりではありません。

「アクチュエータはどれくらいのトルクを発生させることができますか？」

それは：

「アクチュエータは、利用可能なサイズと重量の範囲内で、どれだけの有効な出力トルクを提供できるのか？」

ロボット関節におけるトルク密度とは何か？

トルク密度は一般的に、アクチュエータの出力トルクと、その物理的特性（最も一般的には質量または体積）との関係を表すために用いられる。

それを評価する一般的な方法は2つあります。

質量に基づくトルク密度

トルク密度 = 出力トルク / アクチュエータ質量

体積ベースのトルク密度

トルク密度 = 出力トルク / アクチュエータ体積

適切な定義は、用途によって異なります。

移動ロボットや航空宇宙用マニピュレータの場合、アクチュエータの質量がシステム全体に直接影響するため、キログラムあたりのトルクは特に重要となる可能性がある。

ロボット手首、小型検査機構、医療用ロボットアームなどでは、設置スペースが非常に限られている場合があるため、単位体積あたりのトルクも同様に重要となる。

したがって、トルク密度と定格トルクを区別することが重要である。

2つのジョイントモジュールが同じ20N・mの出力トルクを提供する場合でも、一方の重量が著しく軽かったり、体積がはるかに小さかったりすれば、2つのソリューションの工学的価値は大きく異なる。

ロボットアームによっては、定格トルクよりもトルク密度が重要な理由とは？

ロボット関節は独立して動作するわけではない。

関節の質量と寸法は、それを支える関節の要求仕様に影響を与える。ロボットアームが長くなったり軽くなったりするにつれて、この影響はますます重要になる。

エンドエフェクタにペイロードを搭載した多軸ロボットアームを想像してみてください。近位関節は、ペイロードだけでなく、遠位リンク、遠位関節アクチュエータ、ケーブル、センサー、構造部品、そして加速・減速時に発生する動的荷重も支えなければなりません。

アクチュエータの質量が増加すると、上流側のジョイントに必要なトルクも増加する可能性がある。

これは連鎖的な効果を生み出す。

アクチュエータの質量が大きいほど、近位関節のトルク要求値が高くなり、アクチュエータが大きくなり、アームの質量が増加すると、必要なトルクがさらに増加する。

高トルク密度のハーモニックジョイントモジュールは、この影響を軽減するのに役立ちます。

目標は、単に各関節のトルクを最大化することではありません。むしろ、ロボットアーム全体の質量とサイズを制御しながら、必要な関節性能を達成することが目的です。

関節質量とロボットアームの性能の関係

トルク密度の重要性は、特に多関節ロボットアームにおいて顕著になる。

負荷によって発生するトルクは、次のように近似できます。

T = F × L

ここで、Tはトルク、Fは加えられた力、Lはモーメントアームである。

荷重と接合部との距離が大きくなるにつれて、必要なトルクも大きくなる。

しかし、ペイロードは方程式の一部に過ぎない。アーム自体にも質量があり、その質量も重力トルクを生み出す。

リーチの長いロボットアームの場合、遠位部品の質量が比較的わずかに増加するだけでも、近位関節で相当な追加トルクが必要になる可能性がある。

そのため、軽量アクチュエータの設計は、単にロボットの重量を軽減するだけの問題ではありません。それは、運動連鎖全体のトルク要件に影響を与える可能性があるのです。

ハーモニックジョイントモジュールが高トルク密度に対応できる理由とは？

ハーモニックジョイントモジュールは通常、サーボモーター、ハーモニック減速機、エンコーダ、ブレーキ、駆動エレクトロニクス、ベアリング、ハウジング、フィードバックまたは通信コンポーネントなど、複数の機能をコンパクトなアセンブリに統合したものです。

個別の部品で構成される従来のアーキテクチャと比較して、統合された調和接合モジュールは、重複する筐体、カップリング、取り付けインターフェース、および不要な構造部品を削減できる。

高調波伝達機構自体も、コンパクトなパッケージ内で高い減速比を必要とする用途に非常に適しています。

ハーモニック減速機は、そのパッケージサイズに対して、高い減速比、高い位置決め精度、低いバックラッシュ、コンパクトな寸法、および高いトルク容量を実現できます。

これらの特性を適切に設計されたモーターと統合された制御アーキテクチャと組み合わせることで、結果として得られるハーモニックアクチュエータは、スペースと質量が重要な設計上の制約となるロボット関節向けに、コンパクトなソリューションを提供することができる。

しかし、トルク密度は減速機のみから評価すべきではない。

完全なジョイントの場合、エンジニアは、モーター、減速機、エンコーダー、ハウジング、ベアリング、ブレーキ、ドライバー、およびその他の統合コンポーネントを含む、アクチュエータアセンブリ全体のトルク密度を考慮する必要があります。

トルク密度とトルク容量：その違いが重要な理由

アクチュエータ選定におけるよくある間違いは、定格トルクのみを比較することである。

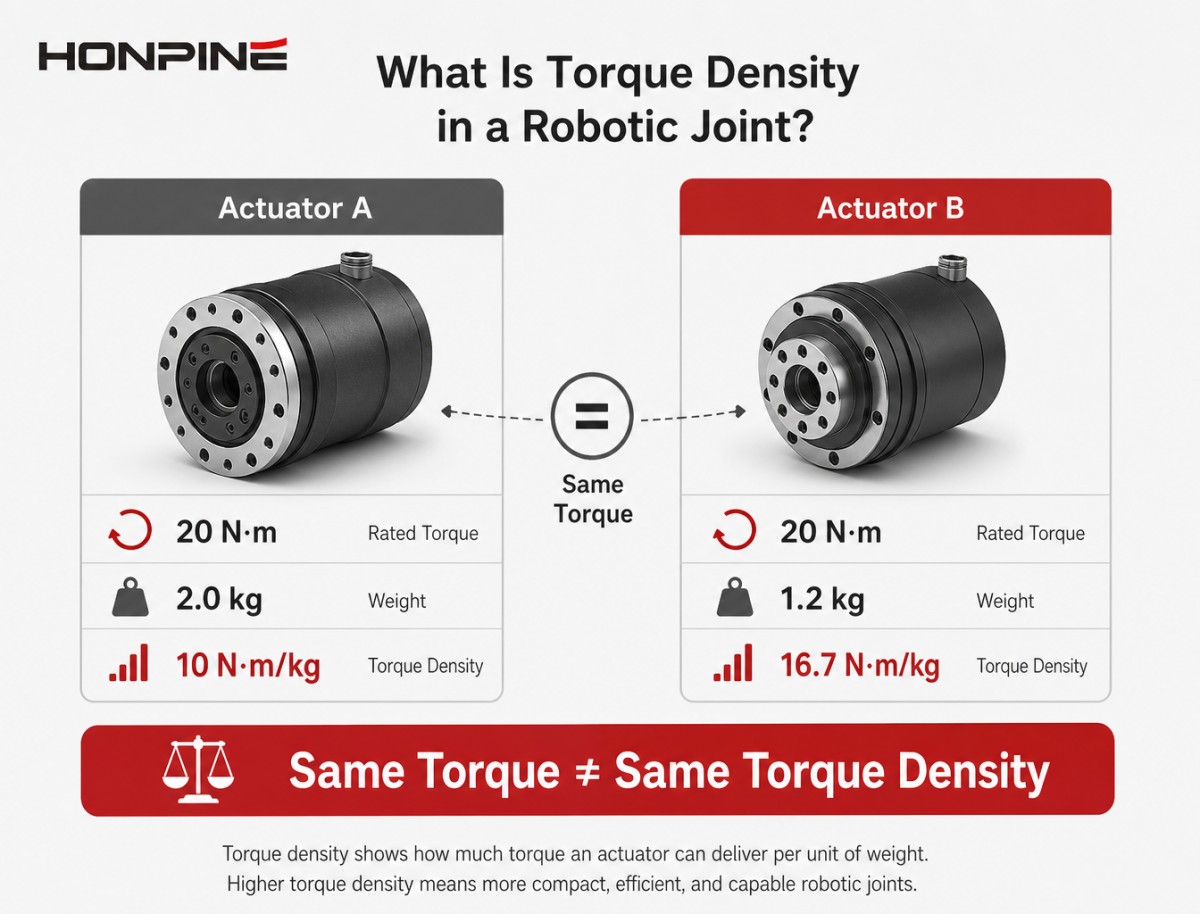

出力トルクがどちらも20 N·mの2つの関節モジュールを考えてみましょう。一方のアクチュエータの重量が2 kg、もう一方が1.2 kgの場合、公称トルクは同じですが、トルク対重量比は大きく異なります。

固定式の産業用ロボットが剛性のあるベースに取り付けられている場合、この違いは必ずしも致命的ではないかもしれない。

しかし、軽量な移動式マニピュレーターの場合、各関節の質量を減らすことは、システム全体に大きな影響を与える可能性がある。

したがって、アクチュエータの選定にあたっては、以下の点を考慮する必要があります。

必要トルク + アクチュエータ質量 + アクチュエータ体積 + デューティサイクル + 動的性能 + 熱特性

定格トルクだけではなく。

高トルク密度が特に重要となる用途

軽量ロボットアーム

軽量ロボットアームは、十分な積載量と剛性を維持しながら、構造質量を削減するように設計されています。

アクチュエータは可動構造の一部であるため、関節の質量はアームの動的要求に直接影響を与える。

高トルク密度ハーモニックアクチュエータは、設計者が可動アセンブリの重量を制御しながら、十分な関節出力を維持するのに役立つ。

これは特に、軽量の6軸ロボットアームや小型の産業用マニピュレーターにとって重要である。

人型ロボット

人型ロボットは、関節のサイズと重量に厳しい制約を課す。

肩、肘、手首、股関節、膝、足首の関節はすべて、人間の身体構造に合致していなければならない。

アクチュエータのサイズを大きくするとトルクは増加する可能性があるが、同時に肢の重量と慣性モーメントも増加する可能性がある。

したがって、設計者がコンパクトな関節寸法、軽量な四肢、高いペイロード対重量比、および高速な動的動作を実現しようとする場合、高いトルク密度が重要となる。

協働ロボット

協働ロボットは、軽量な機械構造とコンパクトな関節構造を優先することが多い。

関節の質量を減らすことで慣性を低減し、より反応の良い動きと柔軟な挙動を実現しやすくなる。

アームが長い協働ロボットの場合、遠位関節の質量が近位関節にかかる負荷に寄与するため、その影響はより顕著になる。

医療用ロボットアーム

医療用ロボットシステムは、非常に制約の多い環境下でも動作することができる。

外科手術用または医療用ロボットアームは、コンパクトな構造と精密な動作を維持しながら、患者の周囲に複数の関節を配置する必要がある場合がある。

システムによっては、最大トルクを単純に増加させるよりも、関節部の寸法を小さくすることの方が重要となる場合がある。

アクチュエータは、非常に小さな設置スペース内で十分なトルクを供給すると同時に、高い位置決め精度、低いバックラッシュ、滑らかな動作、および低い振動を維持する必要がある場合があります。

検査ロボットおよび検査マニピュレーター

検査ロボットは、従来の産業用ロボットでは到達できないような狭い空間に入り込む必要がある場合が多い。

例としては、工業用パイプライン、航空機構造、エンジン、圧力容器、狭い機器室、複雑な機械組立品などが挙げられる。

これらの用途では、大型のアクチュエータが物理的にロボットの目標領域への到達を妨げる可能性がある。

エンジニアリング上の要件は次のようになります。

最小限のスペースで最大限の関節機能を実現する。

ここで、体積ベースのトルク密度が特に重要になってくる。

小型のハーモニックアクチュエータは、必要な減速比と出力トルクを提供しながら、ジョイントの設置面積を小さく保つのに役立ちます。

航空宇宙用ロボットアーム

航空宇宙分野では、質量が特に重視される。

宇宙船が搭載する重量が1キログラム増えるごとに、打ち上げコスト、構造設計、エネルギー消費量、またはペイロード容量に影響が生じる可能性がある。

同時に、ロボットマニピュレーターは、展開、位置決め、ドッキング、検査、およびメンテナンス作業のために十分なトルクを必要とします。

これは、高いトルク対重量比に対する強い要求を生み出す。

航空宇宙用マニピュレータの場合、アクチュエータの質量は、トルク能力、信頼性、熱特性、および機械的寿命と併せて評価する必要がある。

移動マニピュレーター

移動式マニピュレーターは、移動プラットフォームとロボットアームを組み合わせたものである。

これにより、アクチュエータの重量と車両性能の間に独特な関係性が生まれる。

アームが重くなると、積載量の要件が増加し、重心が移動し、エネルギー消費量が増加し、動作中の動的安定性に影響を与える可能性があります。

高トルク密度関節モジュールは、必要なペイロード能力を維持しながら、ロボットアームの質量を軽減するのに役立つ。

登攀型ロボットと壁掛け型ロボット

登攀ロボットや壁面設置型検査システムでは、アクチュエータの質量とロボットの性能の間には直接的な関係がある。

ロボットは、姿勢を維持し、操作を行うために十分な関節トルクを発生させながら、自身の重量を支える必要があるかもしれない。

アクチュエータの不要な質量を減らすことで、登攀機構にかかる負荷を軽減できる。

これらの用途では、高いトルク密度は、よりコンパクトで効率的な全体的な機械構造に貢献する可能性がある。

水中ロボットアーム

水中マニピュレーターは、地上ロボットとは異なる制約に直面する。

彼らは、工具を運搬したり、水中の物体とやり取りしたりしながら、限られた車両内で作業する必要があるかもしれない。

アクチュエータは、コンパクトなパッケージングと適切な環境保護を維持しながら、十分な出力トルクを提供する必要がある。

遠隔操作車両や自律型水中システムにおいては、アクチュエータのサイズと重量を削減することで、機械的な統合を簡素化することもできる。

しかし、水中ロボットの関節部においては、トルク密度は常に、シール性、耐腐食性、耐圧性、熱管理、および長期信頼性と併せて評価されるべきである。

特殊用途および危険環境対応型ロボットアーム

一部のロボットアームは、従来のロボットアーキテクチャでは使用が困難な環境向けに設計されている。

これらには、原子力検査ロボット、防爆型ロボットシステム、高温検査システム、危険区域用マニピュレーター、遠隔保守ロボットなどが含まれる。

共通の特徴は、機械構造の設置スペースが非常に限られている場合があることである。

したがって、アクチュエータはロボットの物理的な筐体の中で主要な部分となることなく、十分なトルクを発生させる必要がある。

これらの用途においては、小型のハーモニックアクチュエータは、高度に統合されたジョイントアーキテクチャの一部として考えることができる。

アームが長くなるにつれて、トルク密度がより重要になるのはなぜか？

トルク密度の重要性は、すべての関節で同じではない。

一般的な関節式アームでは、遠位関節と近位関節では異なる要件が求められる。

手首関節は、主にエンドエフェクタとペイロードに関連する負荷に打ち勝つ必要がある。

しかし、肩関節や基部関節は、下流側の構造のほぼ全体を支える必要がある場合がある。

これは、遠位部の質量を減らすことで、相乗効果が得られる可能性があることを意味する。

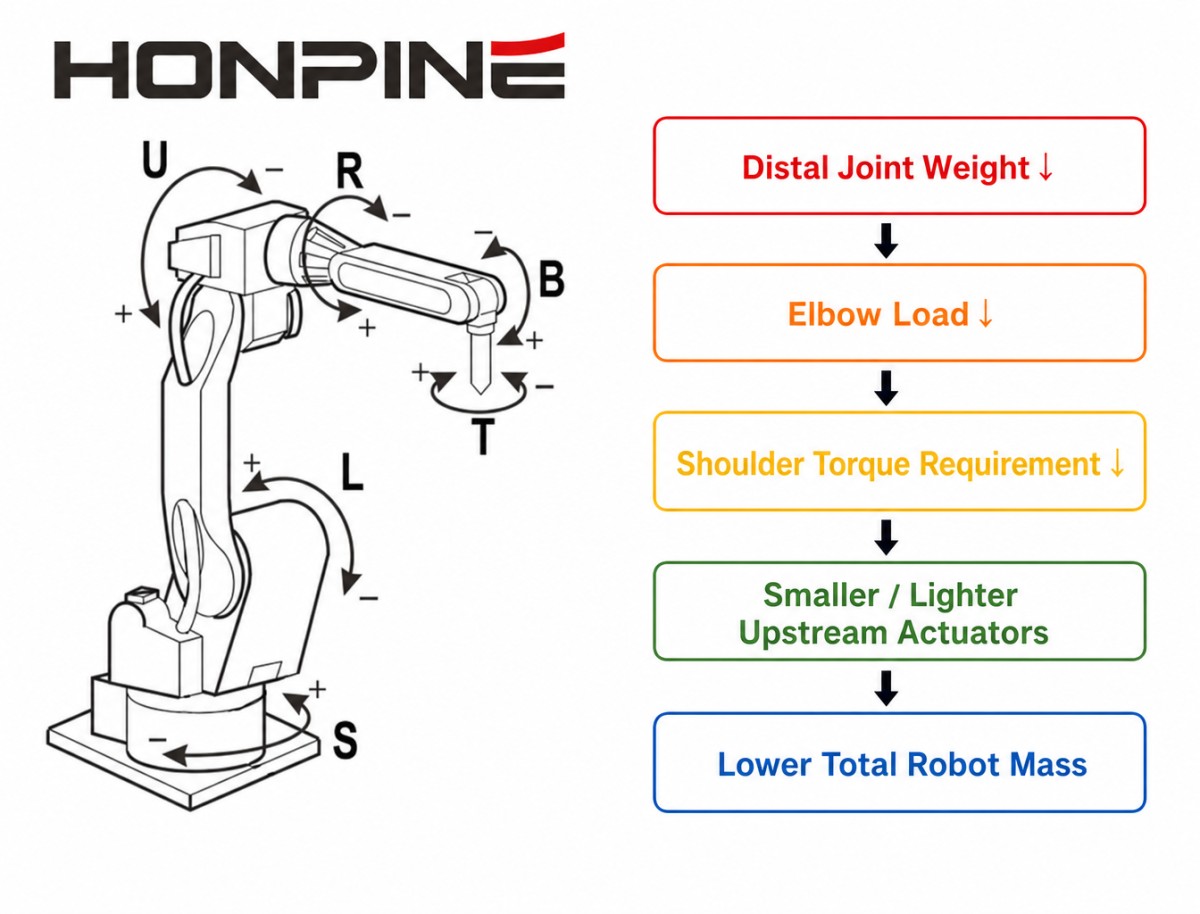

手首アクチュエータの質量が低い → 肘への負荷が低い → 肩への負荷が低い → 上流アクチュエータが小型化される可能性がある → 腕全体の質量が低い

これは、トルク密度を個々の関節レベルだけでなく、システムレベルで評価すべき最も重要な理由の1つです。

トルク密度が最も高いアクチュエータが、必ずしもすべての軸にとって最適な選択肢とは限らない。

しかし、重量に敏感なロボット構造においては、末端関節におけるトルク密度を向上させることは、後々大きなメリットをもたらす可能性がある。

トルク密度は機械的パッケージングにも関係している

質量は制約条件の一つに過ぎない。

多くの特殊なロボットアームにおいては、関節の物理的な寸法も同様に重要である。

ロボット関節は、円筒形のリンク内部、ケーブル配線経路の周囲、中空構造部材内部、人間のような四肢内部、医療機器内部、または狭い検査機構内部に収まる必要がある場合がある。

このため、単位体積あたりのトルクは有用な工学的指標となる。

高トルク密度ハーモニックアクチュエータを使用することで、設計者はより高いトルクを得るためにジョイント全体を単純に拡大する必要がなくなる。

その代わりに、設計者は実際の機械的要件に基づいて利用可能な空間を最適化することができる。

これは、ロボットが十分な関節出力を維持しながら、外径を小さく保つ必要がある場合に特に有効です。

なぜ一体型ハーモニックアクチュエータは、個別の部品よりも価値が高いのか？

従来のロボット関節では、サーボモーター、高調波減速機、エンコーダ、ブレーキ、ドライバー、ベアリング、ハウジングなどが個別の部品として使用される場合がある。

統合型ハーモニックジョイントモジュールは、これらの機能の多くを1つのエンジニアリングされたアセンブリに統合しています。

これにより、機械的な統合、電気配線、エンコーダの設置、モーターと減速機の調整、ジョイントのパッケージング、およびシステムの試運転を簡素化できます。

さらに重要なのは、統合によってアクチュエータ設計者がパッケージ全体をより詳細に制御できるようになる点である。

モーター、減速機、フィードバックシステム、ベアリング、ハウジング、電子機器を、個別の部品を選択して接続する代わりに、共通のジョイントアーキテクチャに基づいて設計することができる。

これは、以下の間の関係を最適化するのに役立ちます。

出力トルク ↔ 質量 ↔ 体積 ↔ 制御能力

この関係性は、アクチュエータ自体が関節の構造の一部となる現代のロボットアームにおいて特に重要である。

ハーモニックジョイントモジュールを選定する際、エンジニアはトルク密度をどのように評価すべきでしょうか？

トルク密度は単独で考えるべきではない。

定格トルクと最大トルク

アクチュエータはまず、ジョイントの実際の連続トルクおよび最大トルクの要件を満たす必要がある。

アクチュエータが必要なデューティサイクルを満たせない場合、高いトルク密度は意味をなさない。

アクチュエータ質量

軽量で移動性の高いロボットシステムの場合、関節の総質量はアーム全体の性能に大きな影響を与える可能性がある。

パッケージ容量

小型または特殊なロボットアームの場合、関節の外形寸法は質量よりも厳しい制約となる可能性がある。

減速比

適切な減速比を用いることで、モーターの速度とトルクをロボット関節の要求仕様に合わせることができる。

バックラッシュと位置決め精度

高トルク密度は、用途に必要な精度を犠牲にして達成されるべきではない。

熱性能

小型アクチュエータは、放熱のための表面積が限られている。

したがって、トルク密度は、連続トルク能力および熱挙動と併せて評価する必要がある。

ダイナミックパフォーマンス

急速に加速するロボットの場合、最大トルク、反射慣性、速度、および応答特性が重要になる。

統合レベル

モータ、高調波減速機、エンコーダ、ブレーキ、ドライバを一体化したアクチュエータは、個別の部品を使用する場合と比較して、パッケージング上の利点を提供する可能性がある。

インストールに関する制約

使用可能な直径、軸方向の長さ、中空軸の要件、ケーブルの配線、および取り付け構造をすべて考慮する必要があります。

実際の運転条件

適切なアクチュエータは、カタログに記載されている単一のトルク値ではなく、実際の負荷プロファイル、サイクル時間、加速度、動作温度、デューティサイクル、および予想される耐用年数によって決定されます。

高トルク密度は最小のアクチュエータを意味するものではない

よくある誤解を避けることが重要です。

トルク密度最適化の目的は、単にアクチュエータをできるだけ小さくすることではない。

極めて小型であっても、放熱能力が低かったり、必要な連続負荷に耐えられなかったり、十分な寿命を提供できなかったりするアクチュエータは、高性能なソリューションとは言えない。

ロボット関節設計において、より意義のある目標は次のとおりです。

許容可能な質量、体積、熱特性、および信頼性の範囲内で、最大有効トルク能力を発揮する。

この区別は、産業用ロボットシステムにとって特に重要である。

ジョイントは数千時間連続して動作する必要がある場合がある。そのため、エンジニアはトルク密度と、ベアリング容量、ギア強度、熱管理、モーター性能、潤滑、構造剛性、耐久性とのバランスを取る必要がある。

トルク密度はロボットシステムレベルで考慮されるべきである

調和接合モジュールを評価する最も有用な方法は、次の質問をしないことです。

「このアクチュエータはトルク密度が高いですか？」

代わりに、こう尋ねてください。

「このアクチュエータはロボットアーム全体にどのような影響を与えるのでしょうか？」

より軽量でコンパクトなジョイントは、リンクの軽量化、上流アクチュエータの小型化、構造負荷の低減、ペイロード対重量比の向上、移動慣性の低減、ロボットの小型化、機械的柔軟性の向上、および狭い空間への容易な統合を可能にする可能性がある。

したがって、アクチュエータのトルク密度は、ロボット全体の機械的構造に影響を与える可能性がある。

そのため、ロボットがより軽量化、長尺化、小型化、そして用途特化型になるにつれて、このパラメータの重要性はますます高まる。

人型ロボットから特殊ロボットアームまで

トルク密度はヒューマノイドロボットの文脈でよく議論されるが、その工学的意義ははるかに広い。

ロボットアームがアクチュエータのサイズや質量を過度に増大させることなく、相当な関節トルクを発生させる必要がある場合、同様の設計ロジックが適用される。

これには、ヒューマノイドロボット、協働ロボット、軽量産業用アーム、医療用マニピュレーター、検査ロボット、航空宇宙用マニピュレーター、移動式マニピュレーター、水中ロボット、登山ロボット、特殊ロボットアームなどが含まれます。

これらのロボットは構造や動作環境は大きく異なるものの、共通の設計上の課題を抱えている。

関節アクチュエータは、制約されたシステム環境内で十分な機械的性能を発揮する必要がある。

ロボットによっては、質量が最大の制約となる場合がある。

他の人にとってそれは直径だ。

他の人にとって重要なのは、放熱性、ペイロード、到達距離、あるいは機械的な統合性である。

トルク密度は、アクチュエータが利用可能な物理的制約をどれだけ効率的に使用可能な出力トルクに変換するかを評価する上で有用な方法である。

結論

ロボット関節の設計においては、定格トルクだけでは全体像を把握することはできません。

ロボットアームに軽量性、コンパクト性、長リーチ性、可動性、あるいは狭い環境での動作能力が求められる場合、出力トルク、アクチュエータ質量、アクチュエータ体積の関係がますます重要になる。

そのため、トルク密度は、ハーモニックジョイントモジュールやハーモニックアクチュエータを評価する際の重要なパラメータとなるのです。

高いトルク密度は、アクチュエータのサイズや質量を不必要に増加させることなく、ロボット設計者が十分な関節出力を実現するのに役立ちます。この利点は、軽量ロボットアーム、移動マニピュレータ、医療ロボット、検査システム、航空宇宙機構、水中ロボット、クライミングロボット、その他の特殊なロボットプラットフォームにおいて特に顕著になります。

これらの用途において、適切な問いは単純に次のことではありません。

「このジョイントはどれくらいのトルクを発生させますか？」

それは：

「ロボットシステム全体のサイズ、重量、熱的、および機械的制約の範囲内で、関節はどれだけのトルクを発揮できるのか？」

そこでトルク密度が重要な工学的パラメータとなり、小型で一体型のハーモニックジョイントモジュールが設計上の大きな利点をもたらすことになるのです。
