カップ型 vs. ハット型 vs. パンケーキ型ハーモニック減速機：適切な波動歯車装置の選び方入門

フレキシブルスプラインは、波動減速機の最も重要な構成要素の一つであり、その構造設計は減速機の軸方向長さ、トルク容量、ねじり剛性、中空構造、および設置方法に直接影響を与えます。産業機器の小型化と高度集積化が進むにつれ、さまざまな機械的要求を満たすために、多様なフレキシブルスプラインとハーモニック減速機の構成が開発されてきました。

最もよく議論される構成としては、カップ型歪み波歯車、ハット型歪み波歯車、パンケーキ型高調波減速機が挙げられます。これら3つの設計は、基本的な歪み波伝達原理は同じですが、機械構造はそれぞれ異なる優先事項に合わせて最適化されています。カップ型設計は成熟した技術とバランスの取れた性能を重視し、ハット型設計は軸方向のパッケージングと機械的な統合性を向上させ、パンケーキ型高調波減速機は軸方向の高さの最小化に重点を置いています。

3Cオートメーション、半導体製造装置、CNC工作機械、精密検査システム、その他の産業用モーションアプリケーションに携わるエンジニアにとって、ハーモニック減速機を選定する際には、これらの構造上の違いを理解することが重要です。最小サイズの減速機が必ずしも最良の選択肢とは限りません。適切な構成は、必要なトルク、回転慣性、位置決め精度、ねじり剛性、設置スペース、中空径、動作サイクル、および耐用年数によって異なります。

ハーモニック減速機において、フレックススプライン設計が重要な理由とは？

波動歯車機構は一般的に、波動発生器、フレキシブルスプライン、および円形スプラインから構成されます。動作中、波動発生器はフレキシブルスプラインを楕円形に変形させ、円形スプラインとの噛み合いを可能にします。2つのスプラインは歯数が異なるため、この制御された変形によって高い減速比が得られます。

フレキシブルスプラインは、同時に2つの重要な機能を果たす必要があります。波動発生器の下で繰り返し変形できる柔軟性を持ちながら、トルクを伝達し、多数の変形サイクルに耐えられる強度も維持しなければなりません。そのため、その形状はハーモニック減速機の全体的な性能に直接的な影響を与えます。

フレキシブルスプライン構造は、減速機の軸方向寸法、トルク伝達、ねじり剛性、疲労強度、出力フランジ配置、中空空間、ベアリング構成、および機械的統合に影響を与える可能性があります。そのため、カップ型、ハット型、パンケーキ型といった構成は、単なる外形の違いではなく、それぞれ異なるエンジニアリングソリューションとして捉えるべきです。

3つの主要な高調波低減器構成

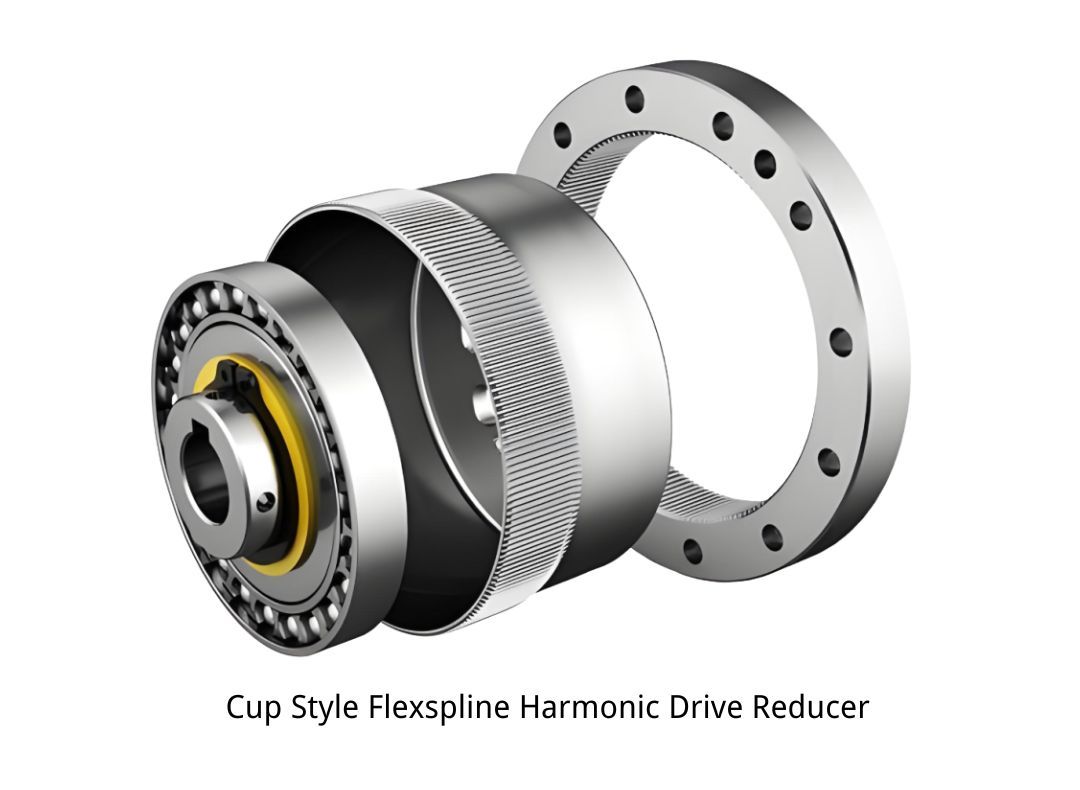

カップ型波動歯車装置

カップ型フレキシブルスプラインは、最も成熟し、広く使用されている波動歯車機構の一つです。その柔軟な本体はカップ状の構造を持ち、開口端の周囲に歯車が配置され、閉端は出力構造に接続されています。波動発生器はフレキシブルスプライン内部に設置され、伝達に必要な弾性変形を生み出します。

カップ型設計の主な利点は、その成熟したバランスの取れたエンジニアリング特性です。製造技術は確立されており、高減速比、低バックラッシュ、高位置決め精度、そして信頼性の高いトルク伝達を実現できます。また、幅広いサイズと仕様が用意されているため、多くの汎用精密伝動用途に適しています。

主な制約は軸方向の長さです。フレキシブルスプラインは比較的長いカップ状の本体と閉じた底部を持つため、従来のカップ型減速機は、一部の扁平型減速機よりも軸方向の設置スペースを多く必要とする場合があります。また、底部構造が内部空間の一部を占有するため、大きな貫通穴の設計が制限される可能性があります。

しかし、軸方向の高さが主な制約とならない用途においては、カップ型は実用的で費用対効果の高い選択肢となります。産業オートメーション、3C組立装置、精密位置決め機構、CNC補助軸、検査装置、その他の産業機械などに使用できます。

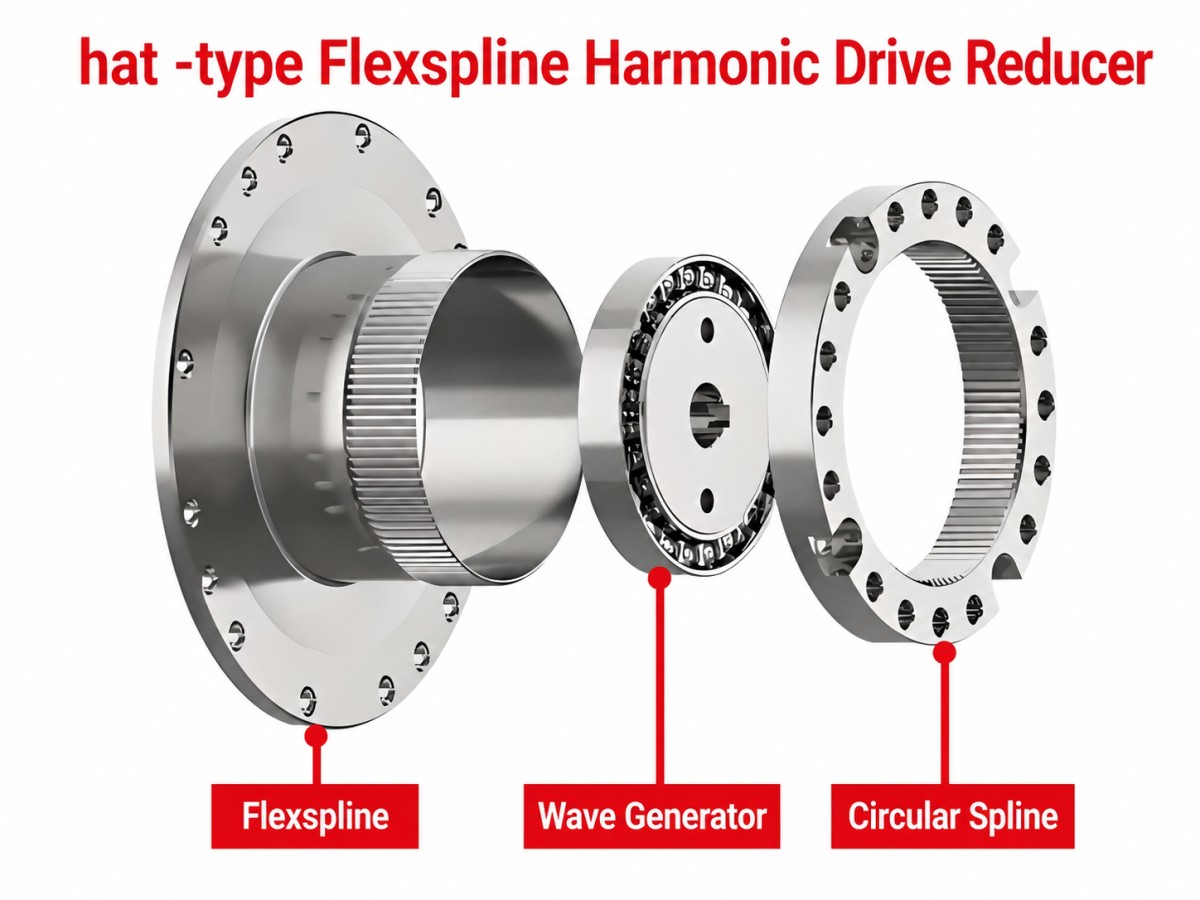

ハット型歪み波ギア

ハット型フレキシブルスプラインは、従来のカップ型構造よりもコンパクトな機械構造を実現するために開発されました。その形状は帽子やベルに似ており、出力フランジとフレキシブル部の配置はカップ型とは異なります。

この構成の大きな利点の1つは、軸方向のパッケージングの改善です。設計によっては、ハット型波動歯車は、高い減速比、低いバックラッシュ、および精密な回転伝達を維持しながら、全体の軸方向長さを大幅に短縮できます。また、出力フランジとハウジングの配置により、減速機をコンパクトな機械構造に組み込む際の柔軟性も向上します。

ハット型設計は、回転機構にケーブル、センサー、空気圧チューブ、その他の内部部品を通すための中央通路が必要な場合にも有利です。適切な中空構造を採用することで、ケーブルの配線が簡素化され、可動ケーブルと周囲の機械部品との干渉を軽減できます。

しかし、形状が複雑になると、製造および検査の要件が増加する可能性があります。最終的な性能は、フレキシブルスプラインの材質、熱処理、歯の精度、ベアリング構造、ハウジングの剛性、および出力フランジの設計にも左右されます。

そのため、ハット型歪み波歯車は、小型の産業用回転機構、精密自動化装置、半導体製造装置、3C製造装置、およびスペースに制約のある位置決めシステムにとって特に魅力的な選択肢となる。

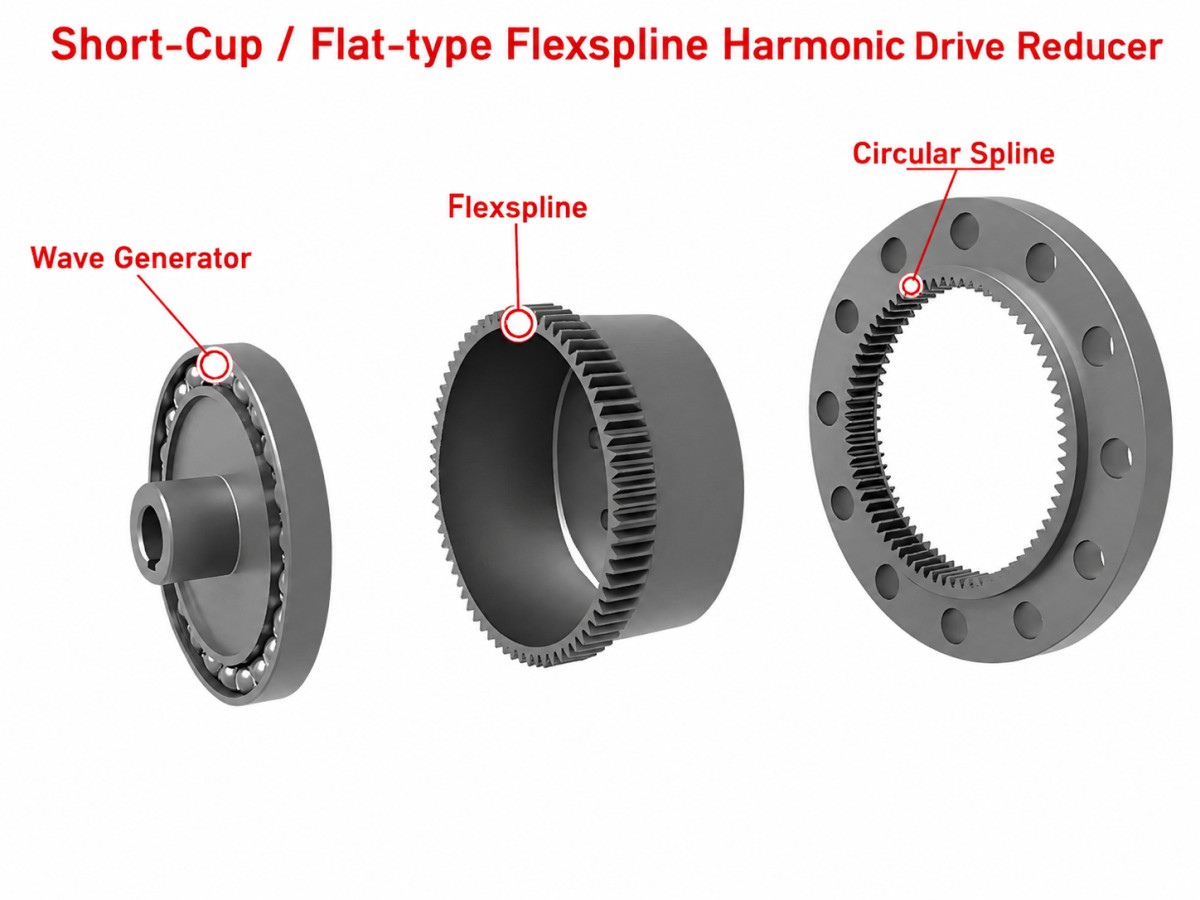

パンケーキ型高調波減速機

パンケーキ型ハーモニック減速機は、主に軸方向の高さを最小限に抑えるように設計されています。比較的平らな円盤状の構造により、回転軸に沿って占めるスペースを少なくしながら、波動歯車機構の基本的な利点を維持することができます。

この薄型構成は、装置に十分な半径方向のスペースがあるものの、軸方向のスペースが非常に限られている場合に特に有効です。代表的な用途としては、薄型回転ステージ、小型インデックス機構、半導体製造装置、光学検査システム、精密自動化機械、薄型回転プラットフォームなどが挙げられます。

したがって、パンケーキ型ハーモニック減速機の主な利点は、必ずしも高トルクや高精度にあるわけではありません。その真価は、機械的なパッケージング効率にあります。軸方向の高さを低くすることで、従来のカップ型減速機では長すぎて設置できないような機器にも、回転伝動機構を組み込むことが可能になります。

同時に、軸方向寸法を縮小すると、設計上の課題がさらに増えます。フレックススプラインの形状、荷重分布、ベアリング配置、ねじり剛性、疲労強度、出力トルクなど、すべてを慎重に最適化する必要があります。したがって、薄型であるという理由だけでパンケーキ型減速機を選択すべきではありません。

高負荷の産業用途においては、定格トルク、最大トルク、ねじり剛性、ラジアル荷重、アキシャル荷重、許容モーメント、バックラッシュ、および耐用年数に特に注意を払う必要があります。

カップ型 vs. ハット型 vs. パンケーキ型高調波低減器

これら3つの構成は、工学的な観点から比較することができる。

この表は、製品の絶対的な性能ではなく、一般的な構造特性を示しています。実際のトルク容量、剛性、バックラッシュ、および耐用年数は、メーカーや製品シリーズによって大きく異なる場合があります。

構造はトルク、剛性、精度にどのように影響するのか？

ハーモニック減速機の選定でよくある間違いは、外径や減速比だけで製品を比較することです。構造的な構成も、実際の負荷や動作プロファイルに基づいて評価する必要があります。

トルク容量は、フレキシブルスプラインの形状、材質、熱処理、歯のかみ合い、波形発生器の設計、ベアリング容量、ハウジングの剛性などの要因によって決まります。外径が同じでも、必ずしも出力トルクが同じになるとは限りません。

ねじり剛性は、高精度な産業機器において特に重要です。半導体製造装置やCNC装置で使用される回転軸は、角度変形を引き起こす外部力を受ける可能性があります。このような用途では、設計者は定格トルクだけでなく、ねじり剛性、ラジアル荷重、アキシャル荷重、および許容モーメントも評価する必要があります。

位置決め精度もシステムレベルの特性です。波動歯車はバックラッシュが非常に小さいことで知られていますが、機械の最終的な位置決め精度は、エンコーダの分解能、サーボ制御、ベアリングのクリアランス、ハウジングの剛性、取り付け精度、および外部負荷にも依存します。

したがって、パンケーキ型減速機は薄いという理由だけで必ずしも高精度であるとは言えず、ハット型減速機は取り付けフランジが大きいという理由だけで必ずしも剛性が高いとは言えません。最終的な結果は、機械システム全体によって決まります。

さまざまな産業用途に適した高調波低減器はどれですか？

3Cオートメーション

3C製造装置では、コンパクトな機械構造内で高速かつ再現性の高い回転位置決めが求められることが多い。減速機は多数の動作サイクルを経る可能性があるため、バックラッシュ、再現性、速度、耐用年数、コストが重要な選定要素となる。

十分な軸方向スペースがある場合、カップ型波動歯車は性能とコストのバランスに優れています。回転機構をより短く、より高度に統合する必要がある場合は、ハット型を検討できます。特に機器の高さに制限がある場合は、パンケーキ型ハーモニック減速機が魅力的な選択肢となります。

半導体製造装置

半導体製造装置は、位置決め安定性、再現性、振動耐性、構造剛性、および熱特性に関して厳しい要求を課します。減速機は、長時間の動作サイクルにおいても安定した伝達性能を維持する必要があります。

ハット型やパンケーキ型の形状は、小型半導体機構において有用なパッケージング上の利点をもたらす可能性がある。しかし、その選択は軸方向のサイズだけでなく、機械的要件全体に基づいて行うべきである。ねじり剛性、モーメント荷重、熱安定性、および長期信頼性は依然として重要である。

CNC機械

CNC回転機構は、一般的な位置決めシステムに比べてはるかに大きな外部負荷を受ける可能性があります。バックラッシュや位置決め精度に加え、エンジニアは出力トルク、ねじり剛性、ラジアル荷重、アキシャル荷重、許容モーメントを慎重に評価する必要があります。

カップ型構成は、十分な設置スペースがあり、バランスの取れた伝達ソリューションが必要な場合に適しています。ハット型設計は、コンパクトさと機械的な統合が重要な場合に有利です。パンケーキ型設計は、厳しい軸方向スペースの制約を解決できますが、選定前に耐荷重と剛性の仕様を慎重に確認する必要があります。

精密検査装置

精密検査システムでは、回転位置決め機構とカメラ、光学部品、センサー、測定装置などを組み合わせることが多い。バックラッシュの低減と再現性が重要であり、機械構造にも厳しい寸法制限が課される場合がある。

ハット型およびパンケーキ型の高調波減速機は、伝動装置をコンパクトな検査機構に組み込む必要がある場合に有効です。最終的な選定にあたっては、ペイロード、モーメント荷重、必要な角度精度、振動、および設置範囲を考慮する必要があります。

適切な高調波減速機の構造を選択するには？

実用的な選定プロセスは、減速機モデルではなく、アプリケーションから始めることができる。

まず、荷重を計算します。総質量、回転慣性モーメント、半径方向荷重、軸方向荷重、モーメント荷重、および外部プロセス力を求めます。

次に、動作プロファイルを定義します。必要な出力速度、加速度、減速度、位置決め角度、サイクル時間、およびデューティサイクルによって、実際の伝達要件が決まります。

第三に、精度要件を明確にする。減速機を選定する前に、バックラッシュ、位置決め精度、再現性、ねじり剛性を定義する必要がある。

第4に、機械的な寸法を決定します。最大外径、使用可能な軸方向長さ、必要な中空径、出力フランジの寸法、モーター設置スペース、およびケーブル配線要件を確認します。

最後に、総合的な性能とコストを比較検討してください。選定にあたっては、単一のパラメータを最適化するのではなく、トルク、剛性、精度、コンパクトさ、耐用年数、コストのバランスを考慮する必要があります。

一般的に、成熟した技術、バランスの取れた性能、そしてコスト効率を重視する場合は、カップ型波動歯車装置が適しています。軸方向のコンパクトさと機械的な一体化が重要な場合は、ハット型波動歯車装置がより適しています。極めて低い軸方向高さが主要な機械的要件である場合は、パンケーキ型高調波減速機を検討すべきです。

クイック選択ガイド

実際の空洞径と耐荷重は、必ずメーカーの技術データで確認してください。

パンケーキ型高調波減速機は、サイズが小さいという理由だけで常に優れているのでしょうか？

いいえ。

パンケーキ型ハーモニック減速機の主な利点は、軸方向の高さが低いことであり、必ずしもトルク、剛性、精度が高くなるわけではない。

例えば、高負荷のCNC回転軸は、ねじり剛性とモーメント容量の高い、やや長めの減速機の方が有利になる場合がある。一方、薄型の精密回転ステージは、軸方向のスペースが主な制約となるため、パンケーキ型設計の方が機械的に大きな利点を得られる可能性がある。

そのため、コンパクトさは普遍的な性能ランキングではなく、アプリケーション要件として扱うべきである。

カップ型とハット型の両方の形態に同じ原則が当てはまります。カップ型レデューサーは、単に長いからといって劣っているわけではなく、ハット型レデューサーは、単にコンパクトだからといって必ずしも優れているわけではありません。

最適な構造とは、利用可能な機械的制約の範囲内で、必要な性能を発揮できる構造のことである。

小型高調波減速機構造の開発

波動歯車の開発は、トルク密度、小型化、剛性、およびシステム統合性の向上にますます重点が置かれるようになっている。

フレキシブルスプライン材料、歯形、熱処理、波動発生器の設計、ベアリング技術、精密製造における進歩は、メーカーがより小型のパッケージでより高い性能を実現するのに役立っている。

同時に、高度に統合された自動化機器への傾向が、薄型で用途に特化した伝動構造への需要を高めている。

市場は、ある構成を別の構成に置き換えるのではなく、さまざまな要件に対応するさまざまなソリューションを開発し続ける可能性が高い。

カップタイプ ― 性能とコストのバランス

ハット型 — コンパクトさと機械的統合

パンケーキ型 - 超低軸高

これにより、機械設計者はモーションシステム全体の最適化において、より柔軟な対応が可能になります。

HONPINE 精密高調波減速機ソリューション

HONPINEは、産業オートメーション、3C製造、半導体製造装置、CNC機械、精密検査、その他高精度用途向けに、高精度な調和伝動製品および回転運動ソリューションを開発しています。

高調波減速機を選定する際、HONPINEは以下のような主要パラメータを評価できます。

• 出力トルク

• 削減率

• 反発

• ねじり剛性

• 最大入力速度

• 設置寸法

• 中空の要件

• 半径方向荷重と軸方向荷重

• 許容モーメント

• デューティサイクル

• 耐用年数

目標は、単に最小または最大のトルクを持つ減速機を選ぶことではありません。適切なハーモニックトランスミッションは、必要な精度、剛性、トルク容量、耐久性、および機械的統合性を備えつつ、機械全体の構造に効率的に適合する必要があります。

結論

カップ型、ハット型、パンケーキ型の高調波低減器は、歪み波の伝達を最適化するための3つの異なるアプローチを表しています。

カップ型波動歯車は、トルク容量、精度、信頼性、製造コストのバランスに優れた、成熟した経済的な構成です。

ハット型歪み波歯車は、軸方向のパッケージングと機械的統合の改善に重点を置いており、コンパクトな産業用回転機構にとって魅力的なものとなっている。

パンケーキ型高調波減速機は、軸方向の高さを最小限に抑えることで、薄型設計をさらに進化させており、薄型回転ステージや高さ制限の厳しい装置に特に適しています。

普遍的に優れた構成は存在しない。

3Cオートメーション、半導体製造装置、CNC機械、精密検査、その他高精度な産業用途においては、実際の機械的要件に基づいて適切な選択を行うべきです。

エンジニアは以下を評価する必要があります。

トルク + 回転慣性 + 剛性 + バックラッシュ + 軸方向空間 + 中空要件 + デューティサイクル + 耐用年数 + コスト

したがって、最適な高調波低減器は、必ずしも最小サイズ、最高級価格、または最高評価の製品とは限らない。

これは、アプリケーションの機械的要件に最も適合する構成です。
