中空ロボット関節モジュール：ロボット関節においてケーブル配線が重要な理由

ロボット関節の仕様書を見る際、通常はまずトルク、速度、寸法、重量に注目します。構造上の細部に見えるものの、ロボットに組み込まれた後の関節性能に大きな影響を与える可能性がある、もう一つのパラメータがあります。

それが、中空ケーブル配線構造です。

ロボット関節内部のスペースはすでに限られています。モーター、減速機、ドライブ、エンコーダ、ベアリングはいずれも利用可能なスペースの一部を占有する必要があります。では、なぜ中心部に通路を設けるのでしょうか。

関節を単独のアクチュエータとしてではなく、ロボット全体の一部として考えると、その答えはより明確になります。

ロボット関節に中空設計が必要な理由

ロボットは単なる機械システムではありません。電力、信号、その他のユーティリティを伝送する移動システムでもあります。

ロボットアームがピックアンドプレース作業を行う場合、関節はシステムの一部にすぎません。アーム先端の電動グリッパーには電力と制御信号が必要です。カメラには電力と通信接続が必要です。空気圧グリッパーや真空システムには、エアチューブが必要になる場合があります。これらすべての接続は、可動アームを通じてロボット本体からエンドエフェクタまで延長する必要があります。

ロボットアームが静止しているときは、これらのケーブルやチューブの配置は比較的容易です。しかし、関節が回転し始めると状況は変わります。

それまでたるんでいたケーブル束に張力がかかる場合があります。余ったケーブルは外側に膨らむ可能性があります。関節の周囲に配線されたケーブルは、繰り返し曲げやねじりを受けることもあります。

ケーブルが損傷、伸長、または断続的な接続不良を起こした場合、その問題はもはや外観上の問題にとどまりません。ロボットシステム全体の信頼性に影響を及ぼす可能性があります。

このため、ロボット関節のケーブル配線は、機械構造および関節の可動範囲と併せて検討する必要があります。関節とリンクがすでに確定した後にのみケーブル経路を設計すると、追加のブラケット、保護スリーブ、または配線構造が必要になり、当初の機械レイアウトを変更しなければならない場合があります。

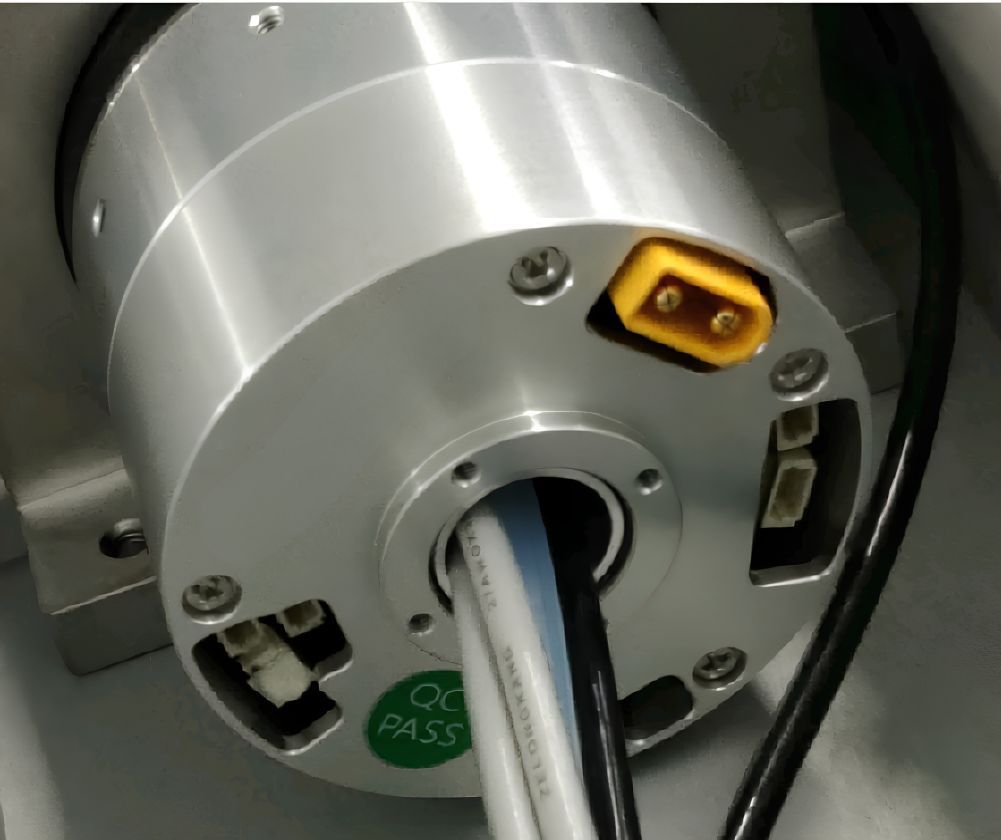

中空ロボット関節は、ケーブル、チューブ、その他の内部接続用に、関節を貫通する専用の通路を提供します。

この通路をロボットリンクの内部空間およびエンドエフェクタのインターフェースと整合させることで、ケーブルやチューブをアームの外側に露出させるのではなく、ロボット構造内部に配線できます。これにより外部ケーブルループを減らし、よりコンパクトな全体設計に寄与できます。

中空関節と非中空関節：ケーブル配線はどのように異なるか

外部配線と中空配線の違いは、複数のエンジニアリングの観点から検討できます。

外部ケーブル配線の弱点は、単にケーブルが最終的に故障するかどうかではなく、いつ故障するかという点にあります。

ケーブルの屈曲寿命は統計的な仕様です。定められた試験条件下で100万回の屈曲サイクルに対応するケーブルでも、屈曲、ねじり、張力、温度、設置条件が組み合わさる実際の応力下では、使用寿命が大きく異なる可能性があります。

ケーブル故障は断続的な不具合として現れることもあります。外観上は損傷がないように見えても、内部の個々の導体がすでに損傷している場合があります。その結果、エンドエフェクタで断続的な通信喪失や予期しない電力遮断が発生し、トラブルシューティングが難しくなり、保守コストが増加する可能性があります。

ただし、中空ケーブル配線には独自のエンジニアリング上の課題もあります。

内部通路のスペースは限られています。ケーブルは通路を通過する必要がありますが、同時に適切に固定され、摩耗から保護され、十分な組立クリアランスが確保されなければなりません。

通路はモーターや伝動部品の近くに配置される場合もあり、これらは関節内でも温度が高い領域となることがあります。したがって、中空部を通るケーブルは、単に周囲の使用温度ではなく、通路内部の実際の温度条件に基づいて選定する必要があります。

ケーブル配線は組立工程の一部でもあります。利用可能な中空穴が狭い場合、クリアランスがわずかに減少しただけでも、生産時のケーブル取付けに必要な時間が増加する可能性があります。

見落としてはならないもう一つの点があります。

ロボット関節の両側は相対的に回転します。ケーブル束が関節の両側で異なる可動部品に固定されている場合、関節の回転に伴ってケーブルには依然としてねじりが加わる可能性があります。中空通路の入口と出口では、局所的な屈曲や摩擦が生じることもあります。

したがって、中空関節を採用しても、ケーブルの柔軟性、耐ねじり性、固定、保護、可動余裕を検討する必要がなくなるわけではありません。

ケーブルを中空穴に物理的に通せることは、最初の段階にすぎません。関節の全可動範囲にわたってケーブルを確認し、過度な屈曲、ねじり、張力、摩耗が生じないことを確認する必要があります。

中空穴の大きさはどの程度必要か

内部ケーブル配線を選定した後、次の疑問は明確です。

中空穴はどの程度の大きさが必要でしょうか。

最も分かりやすい方法は、関節を通過させる必要があるケーブルと空気圧チューブの本数を見ることです。しかし実際の機械設計では、それらの断面積を単純に合計するだけでは不十分です。

最初に考慮すべき点は、組立時に何を穴に通す必要があるかです。

ケーブル自体は比較的小さくても、その端部のコネクタはかなり大きい場合があります。事前組立済みのケーブルハーネスを使用する場合、コネクタの寸法によってハーネスが中空穴を通過できるかどうかが決まる可能性があります。

ケーブルを先に配線して後から接続する場合は、利用可能な内部作業空間と、将来の保守を効率的に実施できるかどうかを設計で考慮する必要があります。

次に考慮すべき点は、穴のうち実際にどの程度が使用可能かです。

保護スリーブ、ブッシュ、ライナー、その他の保護構造が利用可能な直径の一部を占有する場合があります。また、複数のケーブルには、完全に密に詰められた断面を形成するのではなく、各配線間のクリアランスも必要です。

通路の出口では、ケーブルを小さすぎる曲げ半径に強制することなく方向を変えるために、追加のスペースが必要になる場合があります。

これらの理由から、単に「すべてを収めるのに十分な大きさ」の中空穴を選定することは、適切なエンジニアリング基準ではありません。

配線設計では、組立、動作、保守のために十分な余裕も確保する必要があります。

中空穴は大きいほど常によいのか

必ずしもそうではありません。

関節全体の直径と長さが制約される場合、中空穴を大きくすると、その周囲でモーター、減速機、ベアリング、構造支持部品に利用できるスペースが減少します。

必要な出力能力と構造剛性を維持するためには、内部アーキテクチャを再設計するか、関節全体の寸法を大きくする必要がある場合があります。

したがって、適切な中空穴は実際の用途に応じて決定する必要があります。

重要な要素には、以下が含まれます。

• エンドエフェクタに接続するデバイス

• ケーブルおよび空気圧チューブの仕様と数量

• コネクタの取付方法

• 必要な関節回転範囲

• 必要なケーブル曲げ半径

• 組立要件

• 将来の保守またはケーブル交換要件

これらの要件が明確になれば、必要な穴径をより正確に評価できます。

ロボット関節にとって、中空穴は寸法パラメータです。

しかしロボット全体にとっては、機械、電気、組立、動作、保守の設計に関与しなければならない通路です。

中空設計は関節設計の初期段階で検討すべき

中空ロボット関節の価値は、単にアクチュエータの中心を通る通路を提供することだけではありません。

その真の価値は、関節をロボット全体のケーブル配線要件と統合できる点にあります。

機械設計プロセスの初期段階から内部配線経路を考慮することで、ケーブルおよび空気圧ラインを適切に保護・管理しながら、関節が十分な運動性能を備えるようロボットを設計できます。

したがって、適切に設計された中空関節アクチュエータでは、中空穴径、構造剛性、モーターおよび伝動装置の配置、熱条件、ケーブル要件、組立、保守のバランスを取る必要があります。

目的は、単に穴を可能な限り大きくすることではありません。

目的は、ロボットの機械アーキテクチャと連携する配線経路を構築し、関節が必要に応じて動作できるとともに、ケーブルやチューブがロボットの耐用期間を通じて信頼性高く動作するための十分なスペースを確保することです。

結論：ロボットシステム全体のための中空ロボット関節設計

中空ロボット関節は、中心開口部の直径だけで評価すべきではありません。

中空穴はロボットの機械および電気アーキテクチャの一部です。その寸法は、ケーブル配線、コネクタの取付け、ケーブル保護、熱条件、構造配置、保守に影響します。

したがって、ロボットメーカーやシステムインテグレーターにとって重要なのは、単に関節に中空穴があるかどうかではなく、中空関節アクチュエータがロボット全体の設計に適合する配線経路を提供しているかどうかです。

ケーブル配線を初期段階から考慮することで、ロボット関節は、エンドエフェクタ、可動範囲、ケーブル構成、構造剛性、耐用年数に関する実際の要件に基づいて設計できます。

適切に統合された中空設計により、関節は必要な動作を実現すると同時に、ケーブルやチューブにロボット構造内を通る管理された経路を提供できます。これにより中空穴は単なる構造的特徴ではなく、ロボット関節全体のアーキテクチャにおける重要な一部となります。
