なぜRV減速機にはプロファイル修正が必要なのか？バックラッシと伝達誤差をさらに低減する方法

ロボット関節、精密回転テーブル、および高負荷精密伝達システムにおいて、RV減速機の精度は加工精度だけで決まるものではありません。サイクロイド歯形修整、ピンのかみ合い、クランクシャフト偏心量、軸受すきま、組立精度、荷重による変形、および熱変形はいずれも、出力部で測定されるバックラッシと伝達誤差に影響を与えます。

このため、RV減速機の歯形修整は単に「歯をわずかに小さくする」ことではなく、より大きなすきまを作ることを目的とするものでもありません。より正確には、歯形修整とは、理論共役歯形に制御された量のすきまを導入することであり、製造公差、組立誤差、荷重変形、熱変形が共存する実際の運転条件下で、RV減速機が安定したかみ合いを維持できるようにするものです。

したがって、高精度RV減速機の目標は、単に「ゼロバックラッシ」を追求することではなく、使用可能な最小すきま、複数歯による荷重分担、低バックラッシ、低伝達誤差、および長期信頼性の実用的なバランスを実現することです。

理論上のゼロすきまサイクロイド歯形を直接使用できない理由

RV減速機の第2段伝達にはサイクロイドディスクとピンが使用されます。理想的な幾何学条件下では、理論共役歯形に基づいて生成されたサイクロイド歯形は、極めて密接なかみ合いを実現できます。

しかし、実際のRV減速機は理想的な幾何学システムではありません。

サイクロイドディスクの歯形、ピン穴位置、ピン半径、クランク偏心量、軸受すきま、および各部品間の組立関係には、すべて製造公差が存在します。理論歯形のみを基準にほぼゼロすきまを実現しようとすると、高い理論精度が、実際の組立や運転時にはより深刻な問題を生じさせる可能性があります。

製造誤差および組立誤差が実際のかみ合い状態を変化させる

RV減速機には多数の精密部品が含まれます。サイクロイドディスク、ピンハウジング、クランクシャフト、遊星機構、主軸受、およびクランク軸受は、複雑な寸法・位置関係の連鎖を構成しています。

例えば、サイクロイドディスクには歯形偏差があり、ピン穴には位置公差があり、ピン半径には寸法偏差があり、クランクには偏心誤差があり、軸受にはすきまと製造公差があり、2枚のサイクロイドディスクには位相誤差が生じる場合があり、ハウジングおよび出力構造にも幾何学的偏差が含まれる可能性があります。

これらの誤差が累積すると、各部品が指定公差を満たしていても、組み立てられたシステムの実際の中心位置は理論位置からずれる可能性があります。

したがって、適切な歯形修整およびすきま設計がなければ、局所的な干渉または過大な接触圧力が発生する可能性があります。

荷重による弾性変形が理論歯形を変化させる

RV減速機が定格トルク下で運転されると、サイクロイドディスク、ピン、クランクシャフト、軸受、およびハウジングはすべてある程度の弾性変形を生じます。

これには、ピンとサイクロイドディスクの接触部における変形、サイクロイドディスクの曲げ、クランクシャフトのねじり変形、軸受の弾性変形、出力フランジおよびハウジングの変形が含まれます。

その結果、低温・無負荷運転時に見られる理想的なかみ合い状態は、定格荷重時のかみ合い状態と必ずしも同一ではありません。

歯形修整が幾何学誤差だけを考慮し、荷重による変形を無視する場合、運転中に実際の接触領域が移動し、伝達誤差がトルクによって変動する可能性があります。

このため、高精度RV減速機の設計では、単純な幾何学的歯形修整から荷重依存変形補償へと移行する必要性が高まっています。

熱変形もRV減速機のすきまを変化させる

RV減速機を連続運転すると、潤滑剤の温度が上昇し、サイクロイドディスク、ピン、ピンハウジングなどの部品は熱膨張します。

そのため、室温で適切だったすきまでも、減速機が熱平衡に達した後には小さくなる可能性があります。

初期すきまが小さすぎる場合、熱膨張により局所干渉、摩擦増加、および過度な温度上昇が発生する可能性があります。

このため、RV減速機の歯形修整では、低温時の条件だけで設計するのではなく、想定される温度範囲全体で適切な運転すきまを確保する必要があります。

潤滑にも適切なかみ合いすきまが必要

RV減速機では、複数の歯が同時にかみ合います。接触部が過度に密着している場合、実際の接触領域への潤滑剤の流入が妨げられ、摩擦および発熱が増加する可能性があります。

したがって、歯形修整の目的は単にすきまを増加させることではありません。目的は、有効な歯のかみ合いを維持しながら、潤滑、熱膨張、製造公差、および組立誤差に対応する十分な空間を確保することです。

これも、高精度RV減速機が理論上のゼロすきまを単純に追求しない理由の一つです。

RV減速機における一般的な歯形修整方法

サイクロイドディスクの歯形修整の基本原理は、理論歯形を基に実際の作動歯形へ微小な調整を加えることです。

修整の方向および方法に応じて、一般的な方法には等距離修整、変位修整、角度修整、および複合修整があります。

等距離歯形修整

等距離修整では、理論サイクロイド歯形を歯形の法線方向に微小量だけ調整します。これは理論歯形を制御してオフセットするものと理解でき、実際のかみ合いすきまを変化させます。

この方法は計算および製造の面で比較的簡便であり、サイクロイドディスク設計における実用的な手法です。

ただし、純粋な等距離修整にも限界があります。歯形全体にまったく同じ修整量を適用すると、作動領域のかみ合い、歯先すきま、歯元すきま、および荷重による変形の補償に関する要求を同時に満たすことが困難になる場合があります。

変位修整

変位修整では、中心距離に関係する幾何学パラメータを変更することにより、かみ合い状態を調整します。

この方法はRV減速機の実際のかみ合い状態に大きな影響を与える可能性があります。そのため、単独の歯形修整戦略として使用されるよりも、他の修整方法と組み合わせて使用されることが多くなります。

適切に選定された変位は、作動領域の接触状態を改善し、局所干渉の可能性を低減するのに役立ちます。

角度歯形修整

角度修整では、サイクロイドディスクの全体的な角度位置を調整し、対応する歯形を再生成します。

理論上、この方法は作動領域を理想的な共役関係に近づけるとともに、非作動領域に必要なすきまを作ることができます。

ただし、歯形生成、加工、および検査に対してより高い要求を課すため、製造コストおよび工程の一貫性を考慮する必要があります。

等距離修整と変位修整の複合

実際のRV減速機設計では、複合修整は単一の修整方法に依存するよりも高い柔軟性を提供します。

等距離修整と変位修整を組み合わせることで、技術者は作動領域のかみ合い、非作動領域のすきま、同時かみ合い歯数、接触分布、バックラッシ、および接触応力を調整できます。

高精度RV減速機において最も重要な問いは、どの修整方法を用いるかだけではなく、最終歯形がどのような運転すきまと荷重分布を生み出すかです。

修整量が小さいほどRV減速機の精度は常に高くなるのか

これはRV減速機設計における一般的な誤解です。

幾何学的な観点からは、修整量を増やすと一般に生じるすきまも増加し、幾何学的バックラッシも増加する可能性があります。

しかし、これは修整量を継続的に減らせば、より高精度なRV減速機が得られることを意味するものではありません。

歯形修整が不十分である場合、減速機では局所干渉、接触応力の集中、摩擦増加、温度上昇、潤滑状態の悪化、騒音増加、熱安定性の低下、および長期摩耗の加速が発生する可能性があります。

したがって、RV減速機の歯形修整における真の目標は、理論上のゼロすきまではなく、使用可能な最小すきまです。

同時に、十分に有効な歯のかみ合いと適切な荷重分布を維持する必要があります。

RV減速機のバックラッシを歯形修整だけで制御できない理由

バックラッシはRV減速機の精度における重要な指標ですが、サイクロイド歯形だけで決まるものではありません。

実際のバックラッシは、サイクロイドディスクの歯形および修整誤差、ピン配置誤差、クランク偏心量、軸受すきま、2枚のサイクロイドディスク間の位相誤差、第1段遊星伝達誤差、出力フランジおよびハウジングの変形、組立誤差、および熱変形を含む、複数の誤差要因の総合的な結果です。

したがって、サイクロイド歯形を最適化した後もRV減速機に過大なバックラッシが残る場合、修整量をさらに小さくするだけでは、最も有効な解決策にならないことがよくあります。

より有効な方法は、完全なバックラッシ誤差予算を策定し、各要因が最終出力誤差にどの程度寄与するかを明確にすることです。

RV減速機のバックラッシと伝達誤差の違い

バックラッシと伝達誤差はしばしば併せて議論されますが、減速機性能の異なる側面を示します。

バックラッシは主に、回転方向を反転させたときに明らかになる空走量またはすきまを表します。

一方、伝達誤差は、実際の出力運動と理論的に期待される出力運動との偏差を示します。

ロボット関節では、これらの両方が最終的な位置決め性能に影響を与えます。

高精度ロボット、精密回転テーブル、および高応答サーボシステムでは、減速機の静的バックラッシが比較的小さくても、顕著な周期的伝達誤差を示す場合があります。このような場合、出力には依然として位置決めの変動が生じる可能性があります。

したがって、高精度RV減速機は、非常に小さなバックラッシ値だけを追求して評価すべきではありません。

実際の目標は、バックラッシ、周期的伝達誤差、荷重依存誤差、および熱状態依存誤差を総合的に制御することと理解するのが適切です。

RV減速機への負荷後に伝達誤差が変化する理由

これは高精度RV減速機の設計における重要な課題です。

無負荷条件では、サイクロイドディスクとピンの間の実際の接触位置は、主に幾何学誤差によって決まります。

しかし、トルクが加わると接触領域は変化します。

荷重が増加すると、ピン接触部は弾性変形し、サイクロイドディスクはわずかに曲がり、クランクシャフトにはねじり変形が生じ、軸受には弾性変位が生じ、出力構造も変形します。その結果、実際のかみ合い領域は再分配されます。

したがって、無負荷条件で最適化されたサイクロイド歯形は、定格トルク下で同じ伝達誤差を維持できない可能性があります。

これが、高精度RV減速機の開発が幾何学的歯形修整から荷重依存歯形補償へと移行している理由の一つです。

弾性補償によってRV減速機の伝達誤差をさらに低減する方法

負荷条件下での伝達誤差低減を目標とする場合、技術者はRV減速機の構造変形モデルを構築できます。

基本プロセスは、理論歯形から開始し、幾何学的修整を適用し、実際の運転荷重を導入し、発生する接触変形を計算し、その結果生じるかみ合い変位を求め、予測される変形を補償するために反対方向へ歯形を修整することです。

この手法は一般に、荷重依存歯形修整または弾性変形補償として理解されています。

その目的は単にすきまを増やすことではありません。修整量は、実際の運転荷重下で発生する変形の方向および大きさに対応するよう設計されます。

ロボット関節や精密回転テーブルなど、伝達誤差が特に重要な用途では、この手法により負荷時精度を改善するためのより体系的な道筋を提供できます。

RV減速機の伝達誤差に影響を与えるその他の要因

サイクロイド歯形をすでに最適化しても伝達誤差が過大なままである場合は、RV減速機内部のその他の誤差要因を調査する必要があります。

クランクシャフトおよびクランク軸受

クランクシャフトは、RV減速機内で運動と荷重を伝達する重要部品です。

クランク偏心量、軸受すきま、および軸受剛性はいずれも最終出力運動に影響を与えます。

これらの要因が誤差予算に含まれていない場合、サイクロイド歯形だけを最適化しても、安定した低伝達誤差を実現できない可能性があります。

2枚のサイクロイドディスク間の位相関係

2枚サイクロイドディスク式RV減速機では、2枚のディスクが指定された位相関係を維持する必要があります。

組立時に過大な位相偏差が導入されると、荷重分布および出力運動誤差に影響が生じる可能性があります。

このため、高精度RV減速機では、組立時における位相関係の確実な管理が必要です。

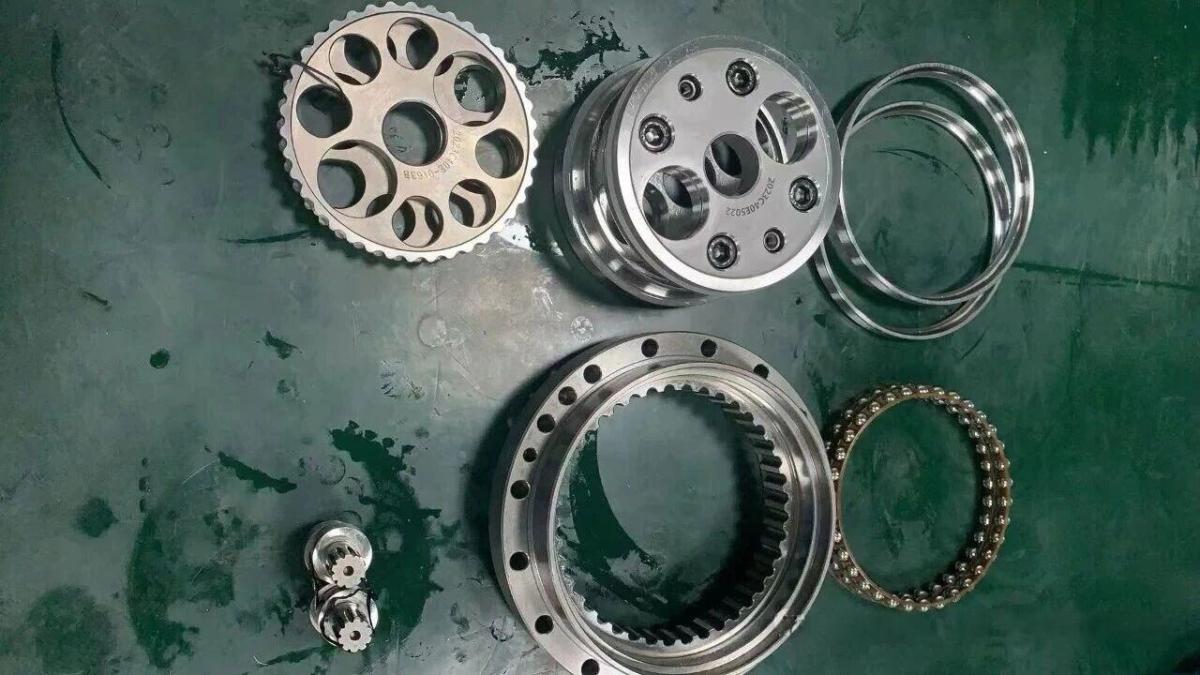

ピンハウジングおよびピン穴位置精度

ピン穴の位置精度は、ピンの実際の配置を直接決定します。

ピン配置に大きな位置誤差が含まれる場合、理論上のサイクロイド歯形が高精度であっても、望ましいかみ合い状態を実現することはできません。

したがって、ピンハウジングの加工精度および組立基準は、RV伝達誤差を制御する重要な要因です。

第1段遊星伝達

RV減速機は第2段のサイクロイド伝達だけで構成されているわけではありません。

第1段の太陽歯車、遊星歯車、およびキャリアも運動誤差に寄与します。

一部の誤差の影響は伝達比によって低減または変換されますが、第1段遊星機構も高精度RV減速機の総合誤差解析に含める必要があります。

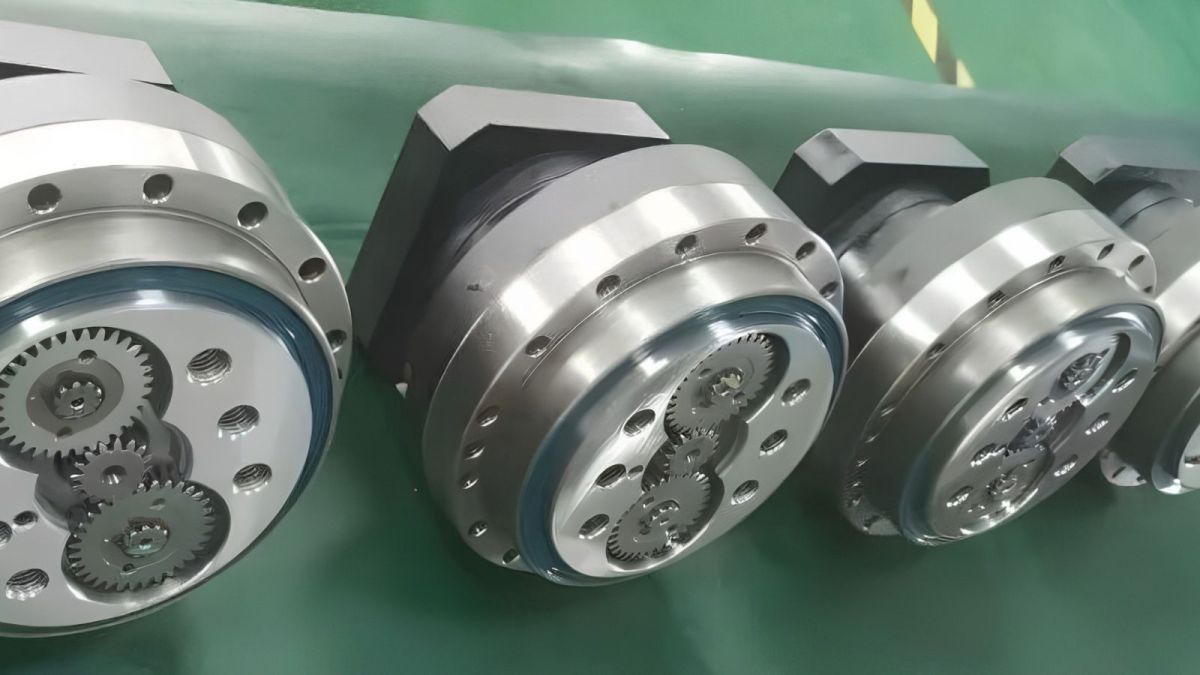

出力フランジおよび主軸受の剛性

出力剛性が不足すると、外部荷重が変化した際に出力フランジが微小変位を生じる可能性があります。

ロボット関節および精密回転テーブルでは、これらの変位が最終的に出力位置決め誤差として現れる可能性があります。

したがって、低バックラッシRV減速機には、最適化されたサイクロイド歯形だけでなく、出力構造全体にわたる十分な剛性も必要です。

RV減速機のバックラッシ誤差予算の構築方法

一貫して低バックラッシRV減速機を製造することを目標とする場合、すべての精度要求をサイクロイドディスクに集中させるべきではありません。

より実用的な方法は、サイクロイド歯形修整誤差、ピン配置誤差、クランク偏心量、軸受すきま、位相誤差、第1段伝達誤差、組立誤差、および出力構造変形を含む主要なバックラッシ要因を分離することです。

その後、最終出力誤差に対する感度および寄与度に応じて、各要因の許容範囲を設定できます。

この手法には二つの大きな利点があります。第一に、最終バックラッシを実際に支配する誤差要因を特定するのに役立ちます。第二に、システム内の他の誤差を補償するためだけに、ある一つの部品の加工精度を繰り返し高めることを防ぎます。

例えば、バックラッシの支配的要因がクランク偏心量である場合、サイクロイド歯形誤差をさらに低減しても改善効果は小さい可能性があります。

このため、誤差予算と感度解析は高精度RV減速機の開発に不可欠です。

RV減速機の歯形修整と製造公差を連携させる方法

歯形修整と製造公差は異なる問題を解決するものであり、互いの代替手段として扱うべきではありません。

歯形修整は主に運転条件下におけるシステムの平均的なかみ合い挙動を制御するために用いられ、製造公差は個々の部品間のばらつきを制御します。

この関係は、次のように簡潔に理解できます。

歯形修整はシステム挙動を補償し、公差は製造ばらつきを管理します。

部品の加工精度が不十分な場合、すべての誤差を補償するためにサイクロイド歯形修整量を増やすと、最終的にはすきまが過大になり、バックラッシ性能が悪化します。

一方、設計で荷重による変形や熱変形が考慮されていなければ、部品公差を極めて厳しくしても、それらの影響を補償することはできません。

より体系的な方法では、歯形修整、公差設計、組立管理、構造剛性、および熱変形解析を組み合わせます。

歯形修整後のRV減速機の試験方法

歯形修整完了後、単一の静的バックラッシ値だけで設計を評価すべきではありません。

より完全な検証プロセスでは、異なる運転条件下で減速機を評価する必要があります。

ステップ1 — 無負荷試験

第1段階では、無負荷条件で制御された低速運転を行い、出力運動誤差およびバックラッシを測定します。

評価では、最大バックラッシ、周期誤差、誤差波形、角度位置依存性、および正転・逆転運動の差に重点を置く必要があります。

誤差曲線に明確な周期パターンが現れる場合は、偏心量、ピン配置、位相関係、またはその他の幾何学誤差との関連をさらに分析する必要があります。

ステップ2 — 異なる荷重下での試験

次に、減速機を軽負荷および定格荷重下で試験する必要があります。

無負荷時の伝達誤差が比較的小さい一方で、荷重増加に伴い大幅に増加する場合、構造の弾性変形および接触条件の変化が支配的要因である可能性があります。

その場合、荷重依存変形モデルおよび歯形補償を再検討する必要があります。

ステップ3 — 熱安定性試験

連続運転するRV減速機では、熱安定性も評価する必要があります。

減速機が熱平衡に近づく過程で、潤滑剤温度、バックラッシ、伝達誤差、騒音、および温度上昇の変化を監視する必要があります。

低温状態と熱的に安定した状態の間に大きな差がある場合は、熱膨張によるすきま変化を再検討する必要があります。

ステップ4 — ならし運転試験

ならし運転の目的は、過大な荷重で歯面を機械的に許容状態へ強制的になじませることではなく、接触領域を徐々に安定化させることです。

制御されたならし運転プロセスでは、中程度の荷重および速度で開始し、その後、通常の運転条件へ徐々に移行する必要があります。

明らかな干渉を除去するために減速機が長時間の高負荷ならし運転を必要とする場合、通常は過度なならし運転によって問題を隠すのではなく、歯形修整、加工精度、または組立管理によって根本原因に対処すべきです。

高精度RV減速機が本当に制御すべきもの

RV減速機の精度は、一つの個別部品によって決まるものではありません。

その最終性能は、歯形、歯形修整、かみ合い、軸受、クランクシャフト、ピンハウジング、組立、荷重変形、熱変形、および出力構造を含む統合システムの結果です。

したがって、バックラッシおよび伝達誤差をさらに低減しようとする際、重要な問いは単に次のことではありません。

「サイクロイド歯形をどの程度修整すべきか」

より有用な技術的問いは次のとおりです。

「実際の運転荷重および温度条件下で、完全な伝達システムにはどの程度の使用可能すきまが必要であり、個々の誤差要因をどのように配分すべきか」

これは、高性能RV減速機において、従来の幾何学設計からシステムレベルの精密工学へ移行する重要な転換を示しています。

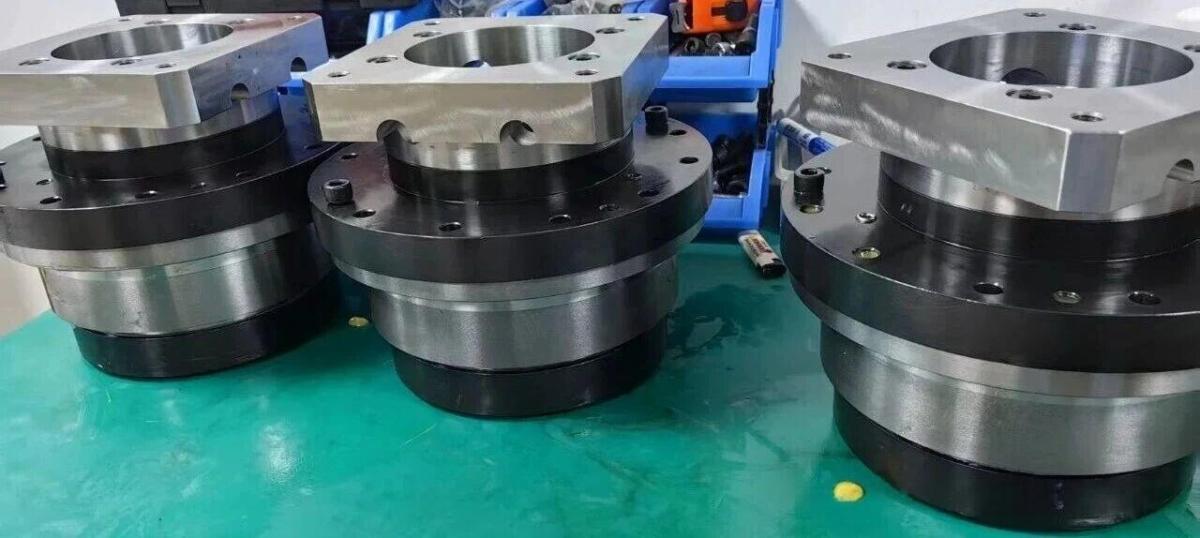

HONPINE RV精密ギヤ減速機の設計重点

ロボット関節、高負荷ロボットアーム、産業用回転テーブル、精密回転機構、およびCNC装置では、RV減速機は長期運転にわたり安定したバックラッシ、剛性、および伝達精度を維持しながら、大きな出力トルクに対応する必要があります。

このため、RV減速機の性能を単一のバックラッシ仕様だけで評価すべきではありません。

より完全な工学的評価では、バックラッシ、伝達誤差、ねじり剛性、負荷容量、効率、熱安定性、軸受寿命、および製造一貫性を、統合された性能要件として考慮する必要があります。

HONPINEにとって、RV精密ギヤ減速機の開発も、個々の部品の寸法精度を超え、完全な伝達システムの性能へと拡張する必要があります。サイクロイド歯形修整は、このプロセスの一部にすぎません。長期性能は、歯形設計、精密加工、部品公差、軸受の組合せ、組立工程、荷重特性、および検証試験の相互作用に依存します。

結論 — RV減速機の歯形修整の目標はゼロすきまではない

RV減速機の歯形修整の真の目的は、サイクロイドディスクを理論歯形に限りなく近づけることでも、単にゼロすきまを追求することでもありません。

より適切な目標は、製造誤差、組立誤差、荷重変形、熱変形、および潤滑条件が同時に存在する実際の運転条件下で、使用可能な最小すきま、安定した複数歯かみ合い、適切な荷重分布、および制御された伝達誤差を実現することです。

したがって、高精度RV減速機の最適化プロセスは、次の完全な工学的ループを形成する必要があります。

理論歯形 → サイクロイド歯形修整 → 誤差予算 → 荷重変形解析 → 公差設計 → 精密加工 → 組立管理 → 無負荷・負荷試験 → 熱安定性検証 → 歯形修整の反復

これらの段階を連携させることによってのみ、RV減速機は単一の歯形パラメータに依存して精度を追求するのではなく、真に低いバックラッシと制御された伝達誤差を実現できます。
