ハーモニックジョイントアクチュエータの選び方：ロボット関節アクチュエータ技術、選定、将来動向に関する完全ガイド

人型ロボット、協働ロボット、外骨格、インテリジェントオートメーションシステムが進化し続ける中で、ロボット関節アクチュエータは現代ロボティクスにおいて最も重要な部品の一つとなっています。これは、ロボットの動き方だけでなく、精度、耐荷重、信頼性、そして全体的な性能も左右します。

多くのロボティクス企業は当初、AIアルゴリズム、センシングシステム、モーションプランニングに重点を置きます。しかし、試作開発の段階になると、エンジニアはロボット関節アクチュエータの性能が、ほぼ他のどの機械部品よりも最終製品に大きな影響を与えることにすぐ気づきます。

では、適切なハーモニック関節アクチュエータはどのように選べばよいのでしょうか。ハーモニックアクチュエータと遊星アクチュエータの違いは何でしょうか。なぜ一体型関節アクチュエータが人型ロボットの優先ソリューションになりつつあるのでしょうか。

本ガイドでは、これらの疑問に答え、今日の先進的なロボット関節アクチュエータを支える主要技術を解説します。

ロボット関節アクチュエータとは？

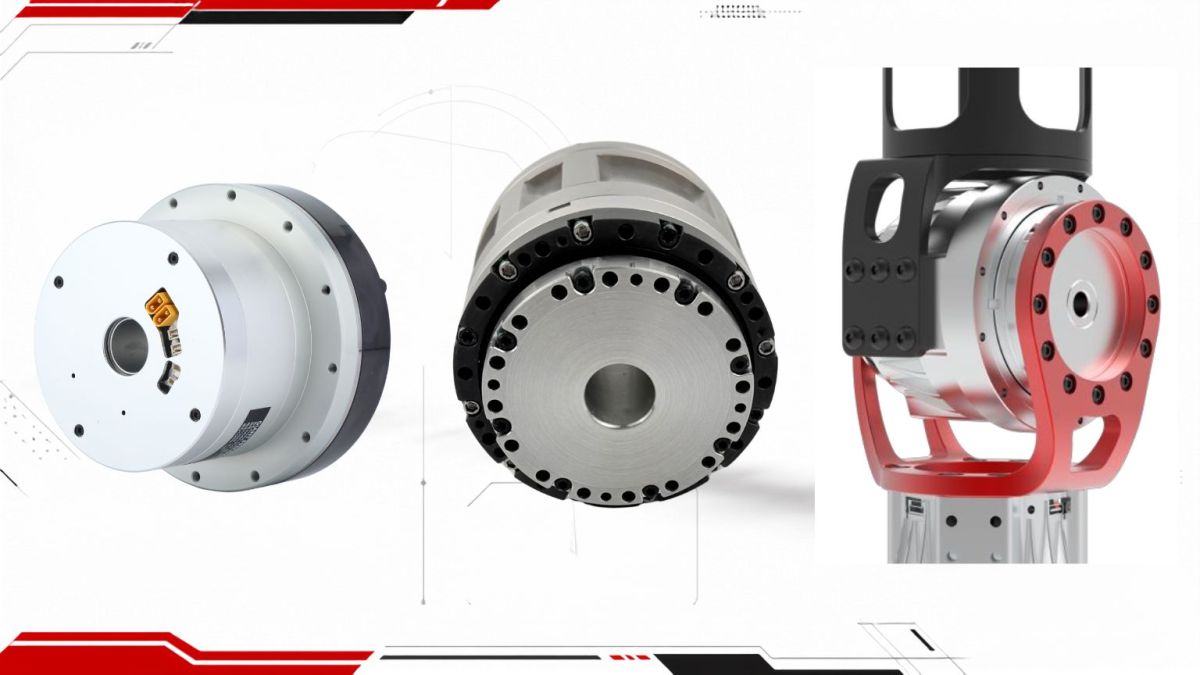

ロボット関節アクチュエータは、複数のコア部品をコンパクトなパッケージに統合した高集積の電気機械ユニットです。一般的なハーモニック関節アクチュエータには、以下が含まれます。

• フレームレス・トルクモーター

• ハーモニックギアボックス

• 高解像度エンコーダ

• サーボドライブ

• ブレーキ

• ベアリング

• 統合センサー

個別のモーター、ギアボックス、エンコーダ、コントローラを必要とする従来システムとは異なり、一体型ロボット関節アクチュエータは工場で組み立て、校正され、すぐに取り付け可能な状態で出荷されます。

この統合アーキテクチャにより、機械的複雑さが低減され、開発サイクルが短縮され、信頼性が向上し、保守も容易になります。

現在、ロボット関節アクチュエータは、人型ロボット、協働ロボットアーム、医療ロボット、半導体装置、検査ロボット、自律移動ロボット（AMR）、および産業オートメーションシステムで広く使用されています。

なぜロボット関節アクチュエータはそれほど重要なのか？

人型ロボットにとって、ロボット関節アクチュエータはしばしば最も価値の高いサブシステムであり、ハードウェア総コストの大きな割合を占めます。

さらに重要なのは、ロボットの動作品質、位置決め精度、エネルギー効率、長期信頼性を直接左右することです。

高性能なハーモニック関節アクチュエータは、以下を実現すべきです。

• 高いトルク密度

• 低バックラッシュ

• 高い再現性

• 高速な動的応答

• 高剛性

• 長寿命

• 低い動作温度

• 安定した連続出力

アクチュエータの性能が高いほど、ロボットは精密組立、対象物の把持・操作、検査、医療用途、そして動的移動においてより高い能力を発揮できます。

一体型ハーモニック関節アクチュエータの利点

1. 高集積設計

従来のロボット関節では、機械組立と制御調整を完了する前に、エンジニアがモーター、ギアボックス、エンコーダ、ブレーキ、サーボドライブを個別に調達する必要があります。

一体型ハーモニック関節アクチュエータは、これらすべての部品を、工場で既に校正済みの単一のコンパクトなユニットにまとめています。

これにより、設計の複雑さが大幅に低減され、立ち上げ時間が短縮され、製品開発が加速します。

2. 中空軸ケーブル配線

ケーブル管理は、ロボット関節における最大の信頼性課題の一つです。

最新のロボット関節アクチュエータは中空軸設計を採用しており、電源ケーブル、エンコーダケーブル、通信ケーブルをアクチュエータ中心部に直接通すことができます。

外部配線と比較して、この設計には以下の利点があります。

• 無限連続回転

• ケーブル摩耗の低減

• ロボット外観の向上

• 保守コストの削減

• 長期信頼性の向上

複数の回転関節を持つ人型ロボットでは、中空軸ケーブル配線が標準的な設計要素になっています。

3. 統合熱管理

熱はアクチュエータの寿命と連続運転性能に直接影響します。

一体型ハーモニック関節アクチュエータは、フレームレスモーター、ハーモニックギアボックス、サーボ電子回路間の熱経路を最適化し、熱抵抗を低減して放熱性能を向上させます。

動作温度が低いことで、以下の重要な利点が得られます。

• 絶縁寿命の延長

• 潤滑剤劣化の抑制

• 連続トルク出力の向上

• システム信頼性の向上

• 熱停止リスクの低減

24時間稼働する産業用ロボットにとって、効率的な熱管理は不可欠です。

ハーモニック関節アクチュエータ vs. 遊星関節アクチュエータ

ロボティクスにおける最も一般的な質問の一つは、ハーモニック関節アクチュエータと遊星関節アクチュエータのどちらを選ぶべきかということです。

答えは用途によって完全に異なります。

ハーモニック関節アクチュエータ

ハーモニック関節アクチュエータは、高い精度と軽量設計が求められる用途に最適で、例えば以下が挙げられます。

• 人型ロボットアーム

• 肘関節

• 手首関節

• 首関節

• 医療ロボット

• 半導体自動化

• 精密組立装置

その利点には以下が含まれます。

• ほぼゼロのバックラッシュ

• 高い位置決め精度

• 滑らかな動作

• 高いトルク密度

• コンパクトサイズ

• 軽量構造

• 遊星関節アクチュエータ

遊星関節アクチュエータは、より高い耐衝撃性と耐荷重性が求められる用途に適しており、例えば以下が挙げられます。

• 股関節

• 腰関節

• 脚関節

• 高負荷産業用ロボット

• 外骨格

• 移動式ロボットプラットフォーム

その強みには以下が含まれます。

• 高剛性

• 優れた耐衝撃性

• より高い耐荷重性

• より低い製造コスト

• 高衝撃条件下での優れた耐久性

このため、多くの人型ロボットでは両方の技術を組み合わせ、精密関節にはハーモニック関節アクチュエータを、高負荷関節には遊星アクチュエータを使用しています。

なぜハーモニック関節アクチュエータが優先的に選ばれるようになっているのか？

人型ロボットには、軽量・コンパクトで高効率なアクチュエーションシステムが必要です。

重いアクチュエータは消費電力を増やし、機動性を低下させ、モーターにより大きな負荷をかけます。

最新のハーモニック関節アクチュエータは、コンパクトな筐体内で高出力トルクを実現し、ロボットが歩行、階段昇降、動的バランス保持、複雑な操作作業を行えるようにします。

高いトルク密度により、性能を犠牲にすることなくロボット全体の重量を削減することもできます。

その結果、ハーモニック関節アクチュエータは次世代人型ロボットを実現する最も重要な基盤技術の一つとなっています。

適切なロボット関節アクチュエータの選び方

正しいロボット関節アクチュエータを選定するには、いくつかの重要な要素を評価する必要があります。

用途に応じて選定する

ロボットの関節ごとに、必要な性能特性は異なります。

肩、肘、手首、股関節、膝、足首はそれぞれ、トルク、速度、精度、剛性、重量に対する要求が異なります。

すべての関節に同じアクチュエータを使っても、最適な性能はほとんど得られません。

重要仕様を評価する

主な仕様には以下が含まれます。

• トルク密度

• 再現性

• バックラッシュ

• 連続トルク

• ピークトルク

• 温度上昇

• 寿命

• 保護等級（IP）

• 通信プロトコル

これらのパラメータを総合することで、ロボット関節アクチュエータの長期性能と信頼性が決まります。

通信とシステム統合を考慮する

最新のロボット関節アクチュエータは、EtherCAT、CAN、CANopen などの産業用通信プロトコルに対応している必要があります。

標準化された通信は、コントローラ統合を簡素化し、ソフトウェア開発時間を短縮し、システム互換性を向上させます。

高性能な国内製ロボット関節アクチュエータの台頭

長年にわたり、プレミアムなロボット関節アクチュエータは、輸入されたハーモニックドライブとサーボ技術に大きく依存してきました。

現在では、精密加工、フレームレス・トルクモーター、ハーモニックギアボックス、エンコーダ、サーボ制御の継続的な進歩により、国内製ハーモニック関節アクチュエータの性能は大幅に向上しています。

最新の国内ソリューションは、高い精度、信頼性、生産一貫性、短い納期を提供しながら、より競争力のある総所有コストを実現します。

ロボティクスメーカーにとって、これはサプライチェーンの柔軟性向上と商用化の迅速化を意味します。

なぜ多くのロボティクス企業が一体型ロボット関節アクチュエータを選ぶのか？

一体型ロボット関節アクチュエータは、ロボット開発のあらゆる段階を簡素化します。

設計段階では、部品調達を減らし、サプライヤー間の互換性問題を解消します。

製造段階では、標準化されたインターフェースが組立効率と生産一貫性を向上させます。

運用段階では、統合熱管理、中空軸ケーブル配線、工場校正により、保守コストが削減され、長期信頼性が向上します。

次世代人型ロボット、協働ロボット、産業オートメーション装置を開発する企業にとって、一体型ハーモニック関節アクチュエータは優先的なソリューションになっています。

結論

ロボティクスが進化し続ける中で、競争の軸はもはや動作性能だけではありません。信頼性、製造性、開発スピード、ライフサイクルコストも同様に重要になっています。

ロボット関節アクチュエータは、あらゆるロボットのモーションシステムの基盤です。人型ロボット、協働ロボット、医療ロボット、産業オートメーション装置のいずれを開発する場合でも、適切なハーモニック関節アクチュエータを選定することは、高精度、効率的な動作、長期信頼性を実現するために不可欠です。

ロボットプラットフォームを開発中、または次のプロジェクト向けにアクチュエータソリューションを評価している場合は、ロボット関節アクチュエータ選定ガイドの完全版、詳細な製品仕様、エンジニアリングサポートについてお問い合わせください。当社の専門家が、用途に最適なハーモニック関節アクチュエータの選定を支援し、開発期間を短縮し、製品の市場投入を加速します。
