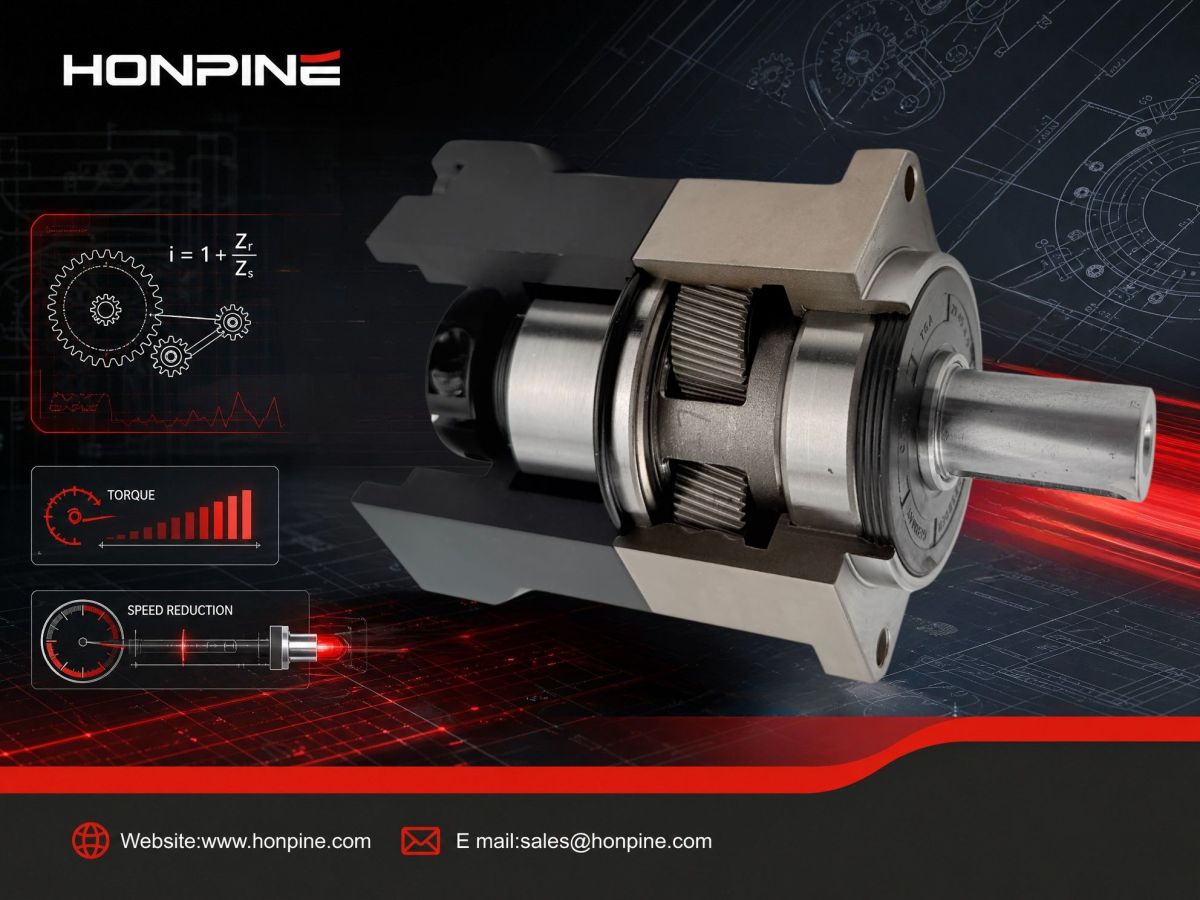

高精度遊星減速機選定ガイド: ギア比、トルク、慣性整合の実践的手法

適切な高精度遊星減速機を選定することは、高性能なモーションコントロールシステムを設計するうえで最も重要なステップの一つです。考慮すべき技術パラメータは多岐にわたるため、選定プロセスは複雑に見える場合があります。しかし実際には、最適解を決める3つの主要要素、すなわち減速比、出力トルク、慣性マッチングが重要です。

これら3つのパラメータを正確に計算することで、エンジニアはサーボシステム、CNC機械、産業機器、ロボット自動化用途に最適な高精度遊星減速機を効率的に見つけることができます。

本ガイドでは、選定プロセスを簡素化するために、必要な公式と実務上のエンジニアリング上の考慮点をまとめています。

1. 減速比の計算：必要な速度低減を求める

減速比は、高精度遊星減速機がモーター速度をどれだけ低下させ、その分出力トルクをどれだけ増加させるかを示します。

式：

減速比 = モーター定格回転数 ÷ 必要出力回転数

例

• サーボモーター定格回転数：3000 rpm

• 必要出力回転数：60 rpm

減速比 = 3000 ÷ 60 = 50:1

ロボット自動化用遊星ギアボックス減速機を選定する際は、計算した比率を、メーカーが用意している40:1、50:1、70:1などの標準減速比と比較してください。

正確な比率がない場合は、最も近い標準比率を選び、実際の出力回転数が用途要件を満たしていることを確認します。

一般的な減速比の範囲は以下のとおりです：

• 1段式高精度遊星減速機：3:1〜10:1

• 2段式減速機：数十倍まで

• 3段式減速機：数百倍から1000倍超

一般に、より高い減速比を得るには追加のギア段が必要となり、装置寸法の大型化、重量増加、製造コストの上昇につながります。そのため、選定時には性能とコストのバランスを取ることが重要です。

2. トルク計算：安全な負荷容量の確保

トルクの確認は、遊星減速機メーカーの製品を選定する際に最も重要なステップの一つです。ギアボックスが実際の運転負荷に確実に耐えられるかどうかを判断します。

式：

必要出力トルク = モーター最大トルク × 減速比 × 伝達効率 × サービス係数

パラメータの選定

モーター最大トルク

定格トルクだけでなく、過負荷能力を含むモーターのピークトルク（最大トルク）を必ず使用してください。これにより、加速時、衝撃負荷時、急激な負荷変動時にも十分な容量を確保できます。

伝達効率

ほとんどの高精度遊星減速機の効率は90%〜97%です。

• 1段式：一般に高効率

• 多段式：やや低効率

保守的な計算では、90%が一般的に使用されます。

サービス係数

サービス係数は運転条件によって異なります。

平滑な運転

例：コンベヤシステム、連続搬送

推奨係数：

1.2〜1.5

中程度の衝撃負荷

例：包装機械、切断装置

推奨係数：

1.5〜2.0

強い衝撃または頻繁な起動停止運転

例：プレス機、破砕機、重負荷自動化装置

推奨係数：

2.5以上

例

• モーター最大トルク：5 Nm

• 減速比：50

• 効率：93%

• サービス係数：1.8

必要出力トルク

= 5 × 50 × 0.93 × 1.8

≈ 418.5 Nm

選定する高精度遊星減速機の定格出力トルクは418.5 Nmを上回る必要があり、長期的な信頼性を確保するための安全マージンも必要です。

3. 慣性マッチング：安定したサーボ性能の実現

慣性マッチングは、サーボ制御精度、位置決め精度、動的応答に不可欠です。特に、高速自動化システムやロボット向け用途で遊星ギアボックス ロボット自動化用減速機を選定する際に重要となります。

式：

反映負荷慣性 = 実負荷慣性 ÷ (減速比)²

慣性比は次のように計算します：

慣性比 = 反映負荷慣性 ÷ モーター回転子慣性

一般的な推奨値：

• 標準的なサーボ用途：

  ≤ 5:1

• 高速・高精度位置決め：

  ≤ 3:1

例

• 負荷慣性：0.5 kg·m²

• 減速比：10

反映負荷慣性

= 0.5 ÷ 10²

= 0.005 kg·m²

モーター回転子慣性が0.001 kg·m²の場合：

慣性比

= 0.005 ÷ 0.001

= 5

これは一般的に許容可能な範囲内です。

慣性比が推奨上限を超える場合、エンジニアは次のいずれかを行う必要があります：

• 減速比を上げる、または

• 回転子慣性の大きいモーターを選定する。

適切な慣性マッチングにより、ロボット自動化用減速機システムにおけるサーボの安定性、加速性能、位置決め精度が大幅に向上します。

推奨される遊星減速機の選定手順

効率的な設計のため、以下の順序を推奨します：

ステップ1：減速比を決定する

モーター速度と希望出力速度から必要な減速比を算出し、適切な高精度遊星減速機の候補を絞り込みます。

ステップ2：出力トルクを確認する

モーターのピークトルク、減速比、効率、サービス係数を用いて必要出力トルクを計算します。十分なトルク容量を確保できないモデルは除外します。

ステップ3：慣性マッチングを確認する

減速比の2乗を用いて負荷慣性をモーター軸に反映し、慣性比がサーボ設計の推奨値を満たしているか確認します。

慣性マッチングが不十分な場合は、減速比を調整してトルク確認を再度行ってください。

これら3つの計算を行うことで、選定した高精度遊星減速機が最適な性能、信頼性、耐用寿命を提供できるようになります。

専門的な高精度遊星減速機選定サポート

実際の用途では、運転条件が複雑なため、サービス係数の選定、慣性の推定、トルク計算が難しくなることがよくあります。適切なロボット自動化用遊星減速機を選ぶには、理論計算だけでなく、実務的なエンジニアリング経験も必要です。

経験豊富な遊星減速機メーカーとして、Honpineはサーボシステム、産業オートメーション、CNC機械、ロボット向け用途のための高性能高精度遊星減速機の設計と製造を専門としています。

以下をご提供ください：

• モーター仕様

• 必要な出力回転数

• 負荷の種類

• 使用条件

当社のエンジニアリングチームが、減速比、トルク、慣性の完全なマッチング計算を行い、お客様の用途に最適な高精度遊星減速機または遊星ギアボックス ロボット自動化用減速機をご提案します。

ロボット自動化および産業用モーションコントロール向けの高精度遊星減速機に関する専門的な選定サポート、技術資料、詳細情報については、今すぐHonpineまでお問い合わせください。
