ハーモニックギア減速機技術: 動作原理、製造の障壁、業界インサイト

世界的には、高精度ハーモニックギア減速機システムを製造できるメーカーは限られています。本記事では、これらの精密伝達システムの仕組み、製造が難しい理由、そしてグローバルサプライチェーンに対するHONPINEの見解について解説します。

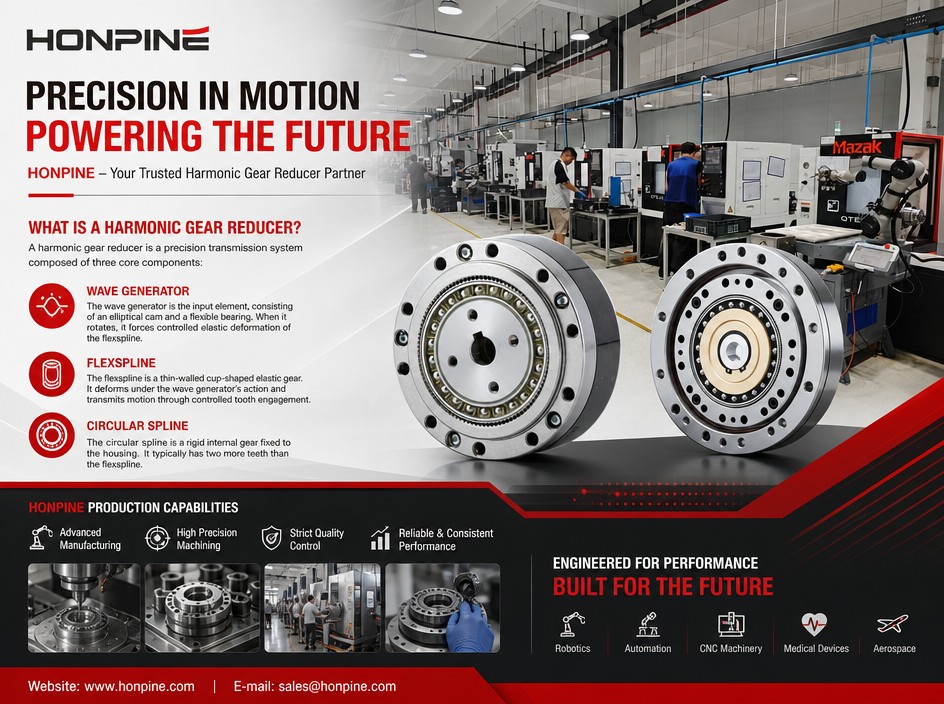

ハーモニックギア減速機とは何か、またどのように機能するのか？

Aharmonic gear reducerは、3つの主要部品から構成される精密伝達システムです。

波動発生器

波動発生器は入力要素であり、楕円カムとフレキシブルベアリングで構成されています。回転すると、フレックススプラインに制御された弾性変形を強制します。

フレックススプライン

フレックススプラインは、薄肉カップ形状の弾性歯車です。波動発生器の作用によって変形し、制御された歯のかみ合いを通じて運動を伝達します。

サーキュラススプライン

サーキュラススプラインは、ハウジングに固定された剛性の内歯車です。通常、フレックススプラインより2歯多くなっています。

動作原理

このシステムは、弾性変形と歯の差動運動に基づいて動作します。

• 波動発生器がフレックススプライン内で回転する

• フレックススプラインが楕円形に変形する

• 歯車の歯が互いに反対側の2か所でかみ合う

• わずかな歯数差によって大きな減速が生じる

たとえば、フレックススプラインが200歯、サーキュラススプラインが202歯の場合、1回転で2歯分の相対運動が生じ、減速比は約100:1になります。

一般的な用途では30:1から500:1の減速比が求められ、特にロボティクスや精密モーションシステムで使用されます。

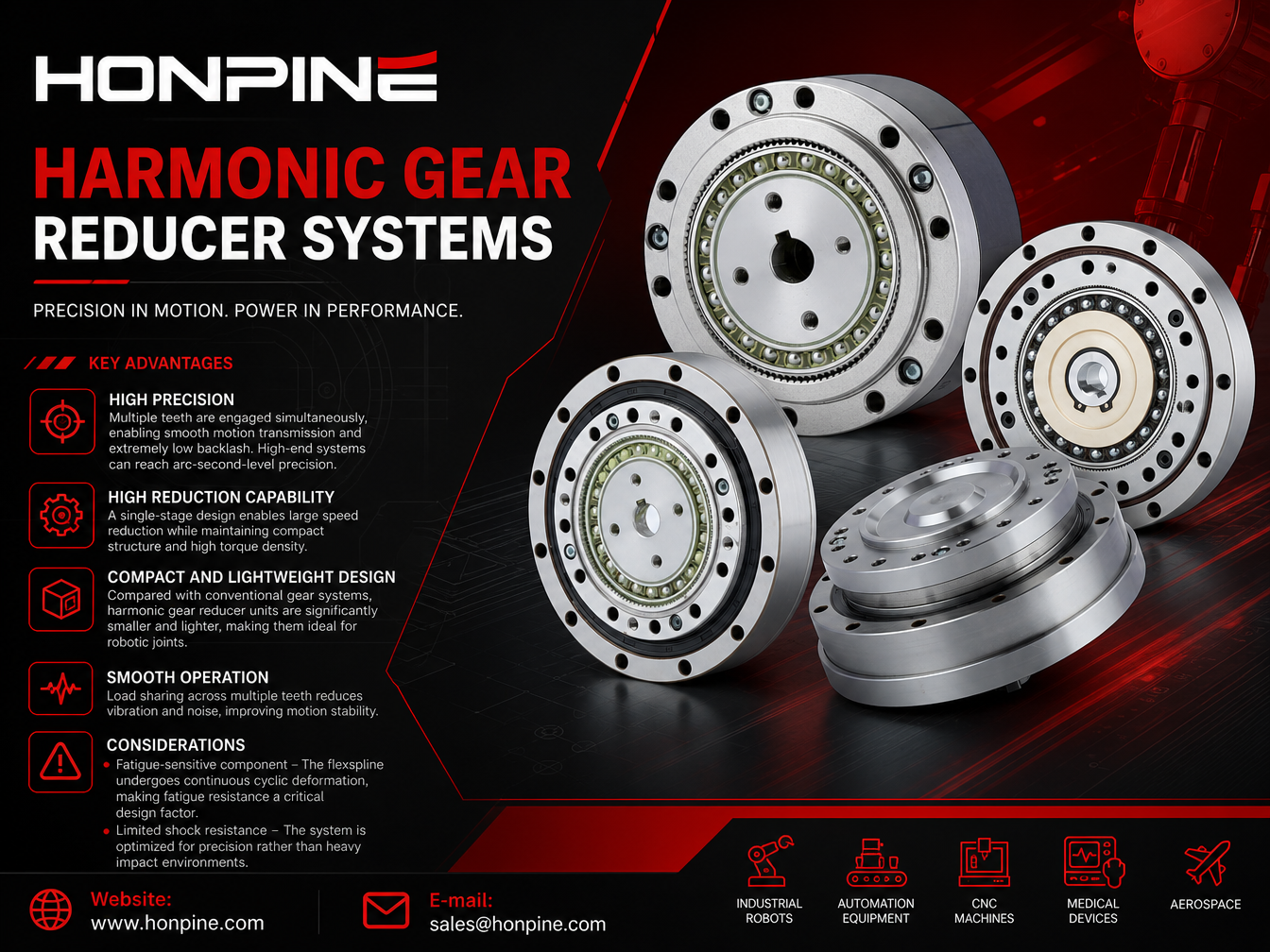

ハーモニックギア減速機システムの主な利点

高精度

複数の歯が同時にかみ合うため、滑らかな動力伝達と極めて低いバックラッシを実現します。ハイエンドシステムでは、角秒レベルの精度に達することもあります。

高い減速性能

1段構成により、コンパクトな構造と高いトルク密度を維持しながら、大きな減速を実現できます。

コンパクトで軽量な設計

従来の歯車システムと比べて、ハーモニックギア減速機は大幅に小型・軽量であり、ロボット関節に最適です。

滑らかな動作

複数の歯で荷重を分担することで振動と騒音を低減し、動作の安定性を向上させます。

疲労に敏感な部品

フレックススプラインは継続的な繰り返し変形を受けるため、疲労耐性が重要な設計要素となります。

衝撃耐性に限界がある

このシステムは、大きな衝撃環境よりも精密用途向けに最適化されています。

ハーモニックギア減速機の製造が非常に難しい理由

材料工学上の課題

フレックススプラインは、繰り返される弾性変形サイクルに耐えなければなりません。高強度合金鋼が一般的に使用されますが、材料の純度と微細組織の均一性は寿命に直接影響します。

同じ鋼種であっても、精錬工程の違いによってメーカー間で性能に大きな差が生じることがあります。

歯形設計の複雑さ

歯形設計は、ハーモニックギア減速機開発における重要な技術的障壁です。

メーカーは、以下のバランスを取るために形状を最適化します。

• 接触応力の分布

• 効率

• 騒音制御

• 潤滑性能

わずかな設計差でも、耐久性と滑らかさに大きく影響する可能性があります。

精密加工要件

生産にはミクロンレベルの精度が求められます。

これには以下が含まれます。

• 高精度研削システム

• CNC歯車加工センター

• 管理された仕上げ工程

高額な設備コストと工程の複雑さにより、適格なメーカーの数は限られます。

組立ノウハウへの依存

最終組立は依然として経験豊富な技術者に大きく依存しています。

位置合わせや予圧調整などの重要工程は、実務経験に依存するため、完全自動化は困難です。

世界の供給状況

ハーモニックギア減速機市場は非常に集中しており、高付加価値セグメントは少数の主要企業が支配しています。

ある日本のメーカーは、極めて高い信頼性が求められるロボティクス、半導体装置、医療用途において主導的な役割を果たしています。

その製品は、高度なロボットシステム、宇宙機構、手術用ロボットなどで広く使用され、世界的なベンチマークとなっています。

業界におけるHONPINEの位置づけ

HONPINEは、ハーモニックギア減速機システム向けに、材料選定、加工、歯車製造、最終組立までを一貫して社内で対応できる体制を構築しています。

この統合型アプローチは、ロボティクスや産業オートメーションの各種用途を支えています。

しかし、いくつかの課題が残されています。

• 長期耐久性は、依然として世界最高水準のベンチマークと比べて測定可能な差がある

• ロット間の一貫性にはさらなる最適化が必要

• 航空宇宙や医療ロボットなどの高信頼性分野では、より長い検証期間が必要

• 高精度製造要件の高まりにより、コスト優位性は縮小している

結論

Aharmonic gear reducerは、現代の精密モーションシステムにおける中核技術であり続けています。コンパクトな構造、高い減速性能、そして高精度性能の組み合わせにより、ロボティクスとオートメーションに不可欠な存在です。

今後の開発は、耐久性、効率、製造の一貫性の向上に重点が置かれ、世界的な競争が技術革新をさらに促進していくでしょう。
