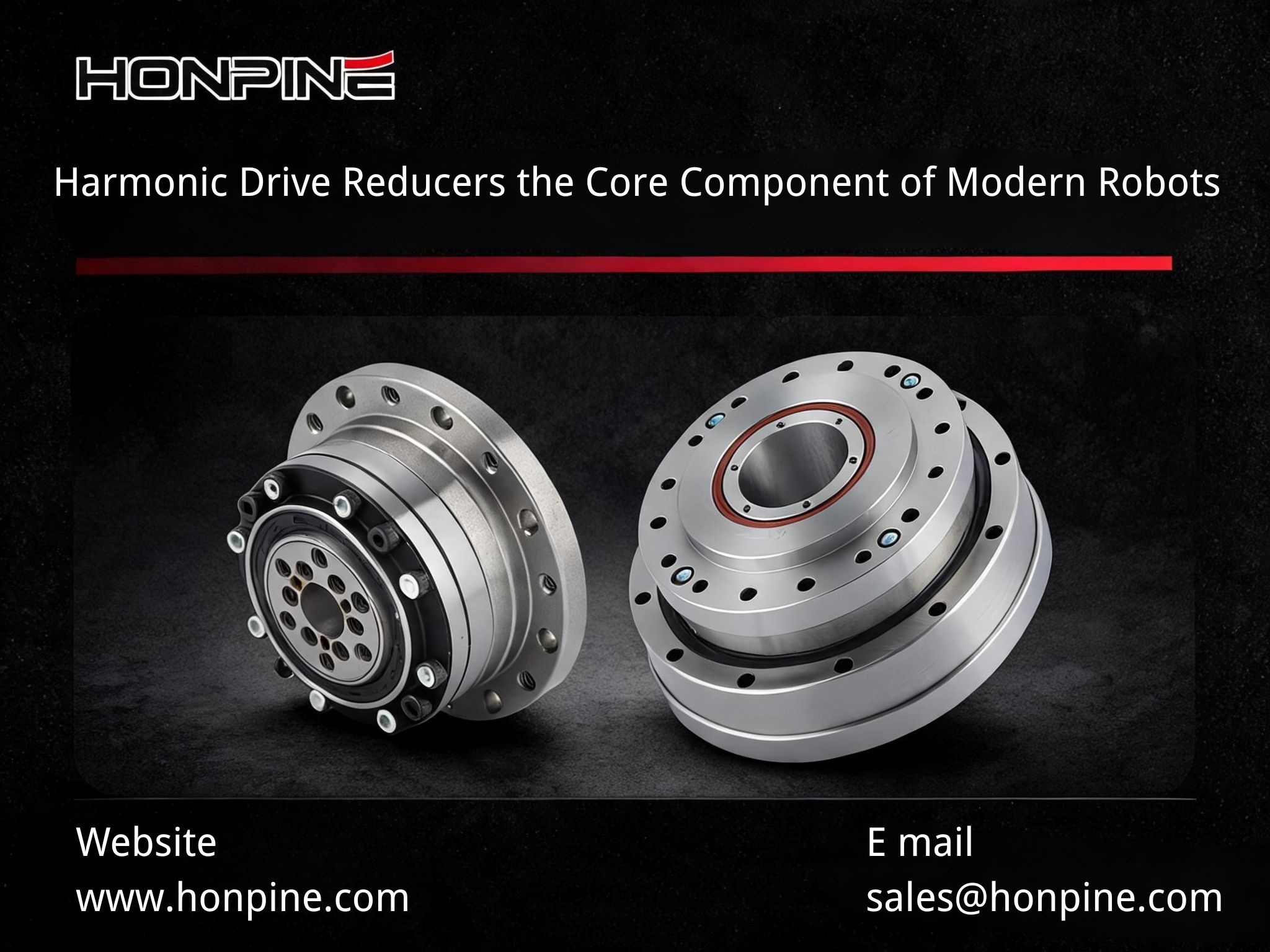

なぜハーモニックドライブ減速機は現代ロボットの中核部品なのか?

ロボット関節内部のコア伝達部品として、ハーモニックドライブ減速機の設計、製造品質、および選定は、ロボットの動作精度、信頼性、ならびに耐用年数を直接左右します。産業用ロボット、協働ロボット、次世代ヒューマノイドロボットのいずれにおいても、ハーモニックドライブは高性能モーション制御を実現するための最も重要な基盤技術の一つとなっています。

本記事では、ハーモニックドライブ減速機がロボティクスに不可欠である理由、その仕組み、エンジニアが理解すべき主要設計パラメータ、そして用途に応じた適切な減速機の選定方法を解説します。

ハーモニックドライブ減速機はなぜロボットの高精度動力伝達ハブなのか?

ハーモニックドライブ減速機の主な役割は、サーボモーターからの高速・低トルク回転を、極めてコンパクトな搭載スペースの中で、ほぼゼロバックラッシを維持しながら低速・高トルク出力に変換することです。

その性能は、以下を含むロボットの主要特性に直接影響します。

• 繰り返し位置決め精度

• 関節トルク密度

• 動的応答性

• 動作の滑らかさ

• 可搬質量

ヒューマノイドロボットや協働ロボットのような先進的なロボットシステムでは、ハーモニックドライブの性能が、プレミアム機と一般的なロボットプラットフォームを分ける技術的境界を示すことが少なくありません。

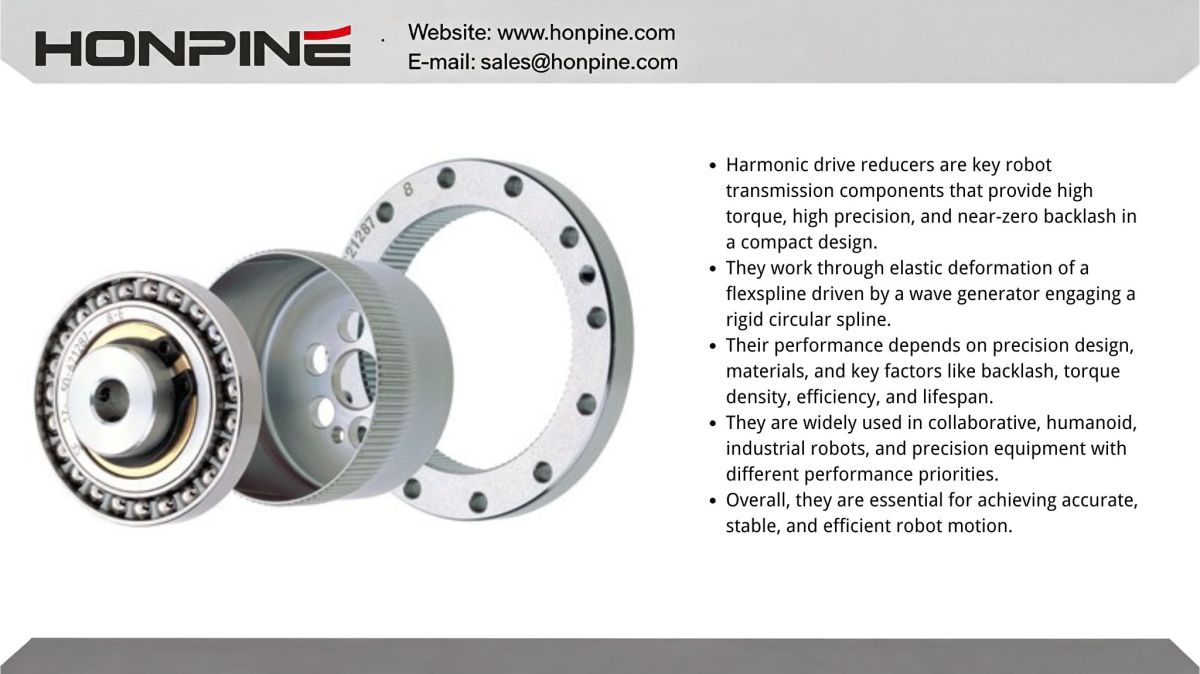

ハーモニックドライブ減速機の構造を理解する

ハーモニックドライブ減速機は、以下の3つの主要構成部品から成ります。

• ウェーブジェネレーター

• フレックススプライン

• サーキュラスプライン

これらの部品の設計精度と製造精度が、伝達性能を大きく左右します。

ウェーブジェネレーター（入力部品）

ウェーブジェネレーターは、楕円カムとフレキシブルベアリングで構成されています。

最も重要な設計上の考慮事項は以下のとおりです。

• カム形状精度

• フレキシブルベアリングの疲労寿命

カム形状は通常、インボリュートまたは滑らかな円弧遷移で設計され、楕円度公差はおおよそ±0.002 mm以内に管理されます。これを超える偏差があると、フレックススプラインに不均一な荷重がかかり、局所摩耗が加速します。

フレキシブルベアリングは、一般にGCr15SiMnなどの高強度軸受鋼から製造され、優れた耐摩耗性と耐疲労性能を備えています。

密閉型ロボット関節では一般にグリース潤滑が好まれ、ベアリングの速度定格は、高速運転時の過熱を防ぐためにサーボモーターの定格回転数と一致していなければなりません。

フレックススプライン（コア伝達部品）

フレックススプラインは薄肉の弾性歯車で、壁厚は通常0.3 mmから1 mmの範囲です。

これは減速機の中で最も重要であり、かつ最も疲労に敏感な部品です。

主な設計上の考慮事項は以下のとおりです。

• 歯形の最適化

• 均一な壁厚

• 材料選定

• 耐疲労性

多くのメーカーは、かみあい衝撃を低減し、騒音を抑え、歯面接触面積を増やし、トルク容量を向上させるために、修正インボリュート歯形を採用しています。

壁厚公差は通常±0.005 mm以内に維持されます。ばらつきが大きいとバックラッシが増加し、位置決め精度が低下する可能性があります。

サーキュラスプライン（固定側または出力部品）

サーキュラスプラインは、フレックススプラインよりちょうど2枚多い歯数を持つ剛性の高い内歯車です。

その製造精度も同様に重要です。

一般的な設計要件は以下のとおりです。

• 真円度公差 ≤0.003 mm

• 累積ピッチ誤差 ≤±5 arc-seconds

サーキュラスプラインは、通常、運転中の動きを排除するためにしまりばめで取り付けられます。

歯面かみあいクリアランスは0.001 mmから0.003 mmの範囲で慎重に管理されます。

クリアランスが大きすぎるとバックラッシが増加し、逆に不足すると摩耗が加速し、運転騒音が増大します。

ハーモニックドライブ減速機はどのように動作するのか?

その動作原理は、制御された弾性変形に基づいています。

プロセスは以下の4段階で進行します。

• ウェーブジェネレーターが回転します。

• ウェーブジェネレーターがフレックススプラインを弾性的に変形させ、楕円形にします。

• 長軸方向で歯がかみ合い、短軸方向でかみ合いが外れます。

• サーキュラスプラインの歯数がフレックススプラインより2枚多いため、連続回転により大きな減速とトルク増倍が得られます。

減速比はおおよそ次のとおりです。

減速比 = フレックススプライン歯数 ÷ 2

主な設計課題は、以下の2つの相反する要件のバランスを取ることです。

• 正確な歯車かみあいのための十分な弾性変形

• 数百万回の変形サイクルに耐える長い疲労寿命

この課題が、材料選定、熱処理、歯形最適化を大きく左右します。

たとえば、3000 rpmで動作するサーボモーターで駆動されるヒューマノイドロボットの肘関節では、30～60 rpmの出力速度が求められることがあり、これは約50:1から100:1の減速比に相当します。

このような用途では、エンジニアは一般に以下の特性を備えたハーモニックドライブを優先します。

• 高トルク密度

• 1 arc-minute未満のバックラッシ

• 軽量構造

すべてのエンジニアが理解すべき主要パラメータ

最適なハーモニックドライブを選定するには、単一の仕様を最大化するのではなく、複数の性能パラメータのバランスを取る必要があります。

バックラッシ

バックラッシは、伝達精度を示す最も重要な指標の一つです。

これは、出力が固定されたままの状態での入力側の角度変位を表します。

一般的な推奨値は以下のとおりです。

• ヒューマノイドロボットおよび精密組立では≤1 arc-minute

• 産業用ロボットアームでは1～3 arc-minutes

• 一般自動化では3 arc-minutes

動作中はフレックススプラインの変形が変化するため、動的バックラッシはさらに注意が必要です。

PID補償などのサーボ制御アルゴリズムは、位置決め精度への影響を最小化するために一般的に用いられます。

トルク密度

トルク密度とは、単位重量または単位体積あたりに得られる定格出力トルクを指します。

設置スペースが極めて限られるヒューマノイドロボットでは、エンジニアは一般に以下を目標とします。

• トルク密度 ≥20 N·m/kg

• 過負荷係数 ≥1.5

この組み合わせにより、軽量設計と耐衝撃性の両立を図ります。

耐用寿命

耐用寿命は通常、定格負荷下での累積運転時間として定義されます。

一般的な目標値は以下のとおりです。

産業用ロボット:

• ≥10,000 hours

協働ロボットおよびヒューマノイドロボット:

• ≥20,000 hours

稼働寿命は以下に大きく依存します。

• 潤滑品質

• 回転速度

• 負荷変動

• 使用温度

多くのハーモニックドライブでは、早期摩耗を防ぐために定期的な潤滑メンテナンスが不可欠です。

伝達効率

一般的な伝達効率は75%から85%の範囲です。

効率は以下に直接影響します。

• エネルギー消費

• 発熱

• モーター選定容量

ヒューマノイドロボットでは、バッテリー寿命を最大化するため、80%以上の効率が一般に重視されます。

連続運転する産業用ロボットでは、潤滑剤の劣化や熱による精度ドリフトを防ぐため、追加の冷却システムが必要になることがよくあります。

さまざまなロボット用途に応じたハーモニックドライブ減速機の選定

ロボットシステムごとに重視する性能特性は異なります。

エンジニアは以下の4つの主要要素を評価すべきです。

• 負荷の種類

• 動作速度

• 位置決め精度

• 確保可能な設置スペース

協働ロボット

主な要件:

• 軽量構造

• 低騒音

• 滑らかなバックドライバビリティ

• 高い位置決め精度

• コンパクトな関節サイズ

一般的な推奨値:

• バックラッシ ≤1 arc-minute

• トルク密度 ≥20 N·m/kg

• 効率 ≥80%

• 騒音 60 dB未満

肩関節にはより高いトルク密度が一般に求められ、手首関節には最大限の位置決め精度が必要です。

ヒューマノイドロボット

ヒューマノイドロボットは、業界で最も厳しい要求を課します。

一般的な優先事項は以下のとおりです。

• 超軽量設計

• 極めて高いトルク密度

• 長寿命

• 優れた耐衝撃性

• 低消費電力

推奨仕様:

• 静的バックラッシ ≤1 arc-minute

• 動的バックラッシ ≤15 arc-seconds

• トルク密度 ≥22 N·m/kg

• 耐用寿命 ≥20,000 hours

• 過負荷係数 ≥2.0

トルクセンサーは、リアルタイムの負荷監視とフレックススプラインの過負荷損傷防止のために、関節に組み込まれることが一般的です。

産業用ロボット

産業用ロボットは、耐久性と連続稼働を重視します。

一般的な要件は以下のとおりです。

• 1～3 arc-minutesのバックラッシ

• トルク密度 ≥18 N·m/kg

• 耐用寿命 ≥10,000 hours

• 効率 ≥75%

大型の肩関節やベース関節にはRV減速機が用いられることが多く、精度とコンパクトさがより重要な前腕および手首関節にはハーモニックドライブが好まれます。

半導体および精密機器

これらの用途では、可能な限り最高の位置決め精度が求められます。

一般的な仕様は以下のとおりです。

• バックラッシ ≤10 arc-seconds

• 効率 ≥80%

• 耐用寿命 ≥50,000 hours

• 汚染に敏感な環境に適したクリーン潤滑

バックラッシと伝達効率の定期校正は、おおよそ1,000運転時間ごとに行うことを推奨します。

結論

ヒューマノイドロボットが大規模な商用展開へ向かうにつれて、ハーモニックドライブ減速機に求められる技術要件は今後も高まり続けます。

今後の開発は、以下の3つの主要目標に焦点を当てるでしょう。

• 軽量構造

• より高い位置決め精度

• より長い耐用寿命

人工知能、新素材、精密製造、潤滑技術の進歩により、ハーモニックドライブの性能はさらに向上し、次世代の知能ロボットシステムの実現を後押しします。
