統合ロボット関節モジュールの伝達精度分析: 高精度ロボティクスのための主要な誤差要因と最適化方法

この記事では、産業用ロボットやヒューマノイドロボティクスシステムの中核アクチュエータである一体型ロボットジョイントモジュールの伝達精度に焦点を当てます。このモジュールは、サーボモーター、高精度減速機、制御システムをコンパクトな構造に統合しており、運動効率、剛性、位置決め精度を大幅に向上させます。ロボティクスがより高い精度と動的性能へと進化するにつれ、伝達精度はシステム全体の信頼性を左右する重要な要素となります。本研究では、高性能ロボット関節における伝達誤差をモデル化し最適化するための体系的な枠組みを提示します。

はじめに: ロボットジョイントモジュールにおいて伝達精度が重要な理由

産業用ロボット、ヒューマノイドロボット、インテリジェントオートメーションシステムの急速な発展に伴い、高精度一体型ロボットジョイントモジュールは現代のロボット運動システムの中核部品となっています。

一体型ジョイントモジュールは通常、サーボモーター、高精度減速機（ハーモニックまたは遊星）、制御システムをコンパクトな構造に統合しています。この統合設計により、以下が向上します:

• 運動効率

• 構造剛性

• 伝達信頼性

• 位置決め精度

しかし、ロボット関節の伝達精度は位置決め精度、繰り返し精度、運動の滑らかさを直接左右するため、ロボットアクチュエータ設計における最も重要な性能指標の一つとなっています。

重要なポイント: 伝達精度は、複数の機械誤差が相互に作用して生じるシステムレベルの性能指標です。

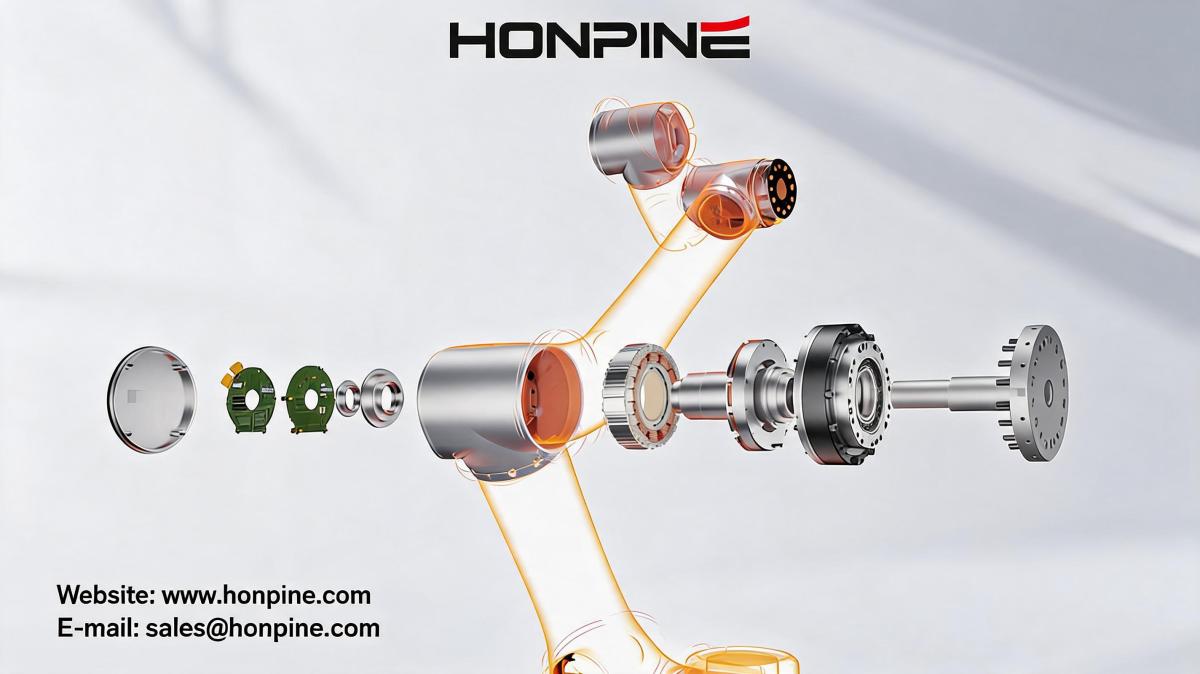

一体型ロボットジョイントモジュールの構造

一体型ロボットジョイントモジュールは、一般に以下で構成されます:

• サーボモーター

• 入力軸カップリングシステム

• 高精度減速機（ハーモニックまたは遊星）

• 出力軸およびベアリングシステム

モーターの出力軸が減速機の入力軸を直接駆動するため、中間伝達リンクが減少し、累積誤差を最小化できます。

一般的な減速機の種類:

ハーモニック減速機: 超高精度、ほぼゼロバックラッシ

遊星減速機: 高トルク密度、優れた耐久性

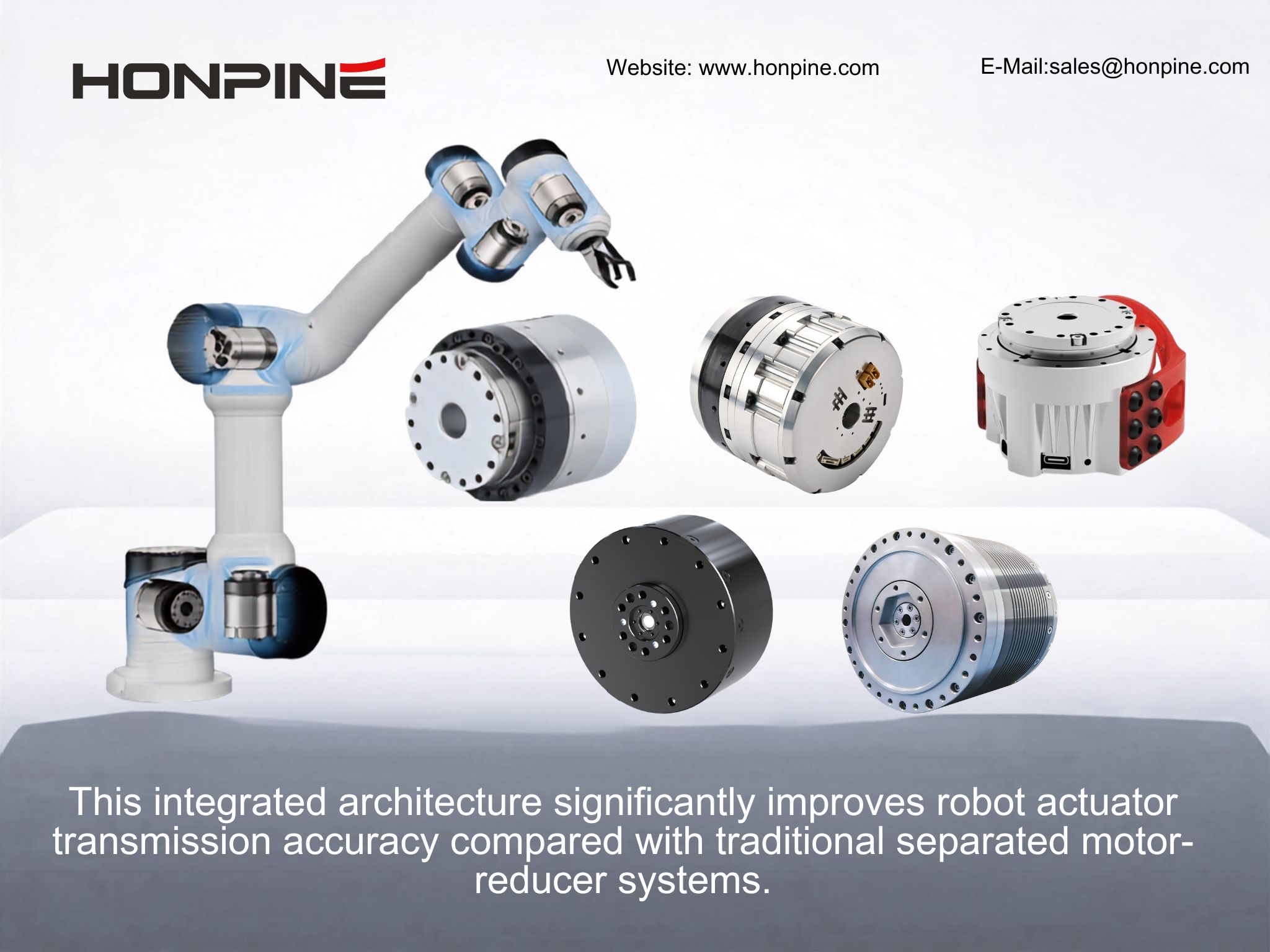

この一体型アーキテクチャは、従来の分離型モーター・減速機システムと比べて、ロボットアクチュエータの伝達精度を大幅に向上させます。

伝達精度モデリング手法

精度低下のメカニズムを分析するため、数値的な伝達精度モデルを構築しました。

このモデルでは、以下のような複数の実環境における誤差要因を考慮しています:

• 製造公差

• 組立ずれ

• 同心度偏差

• 位置誤差

• 取付誤差

モデリング上の重要なポイント:

伝達誤差は単一要因によって生じるのではなく、システム全体にわたる複数の機械的偏差の重畳と結合によって発生します。

伝達精度に影響する主要な誤差要因

1. 入力側誤差（中程度の影響）

入力側の誤差には以下が含まれます:

• モーター軸の取付偏差

• 減速機入力軸の芯ずれ

• 組立位置決め誤差

伝達経路で一部は減衰されるものの、これらの誤差は次の影響を及ぼす可能性があります:

• 歯車のかみあい状態を乱す

• システム全体の伝達偏差を増大させる

• 運動安定性を低下させる

結論: 安定した伝達性能を維持するには、入力側の精度が不可欠です。

2. 偏心誤差（最も重要な要因）

偏心誤差は、ロボット関節の伝達精度に最も大きな影響を与える要因です。

これは、以下の点で減速機内部の挙動に直接影響します:

• 可動部品間の荷重分布を変化させる

• 周期的な伝達変動を生じさせる

• 動的バランス安定性を低下させる

偏心が増大すると:

• 伝達誤差が大幅に増加する

• 出力変動がより深刻になる

• システム安定性が低下する

結論: 偏心制御は、一体型ジョイントモジュールにおける最も重要な設計優先事項です。

3. 出力側誤差（影響は小さい）

出力側の誤差は主に以下に起因します:

• ベアリング公差

• 構造組立偏差

シミュレーション結果は以下を示しています:

• 伝達精度の変動は最小限

• 条件が異なっても誤差曲線はほぼ同一

結論: 出力側誤差の影響は、入力側誤差や偏心誤差に比べて限定的です。

シミュレーションと実験による検証

数値モデルを検証するため、試作した一体型ロボットジョイントモジュールで試験を行いました。

最適化条件:

• 入力側部品の加工精度向上

• 入力側誤差を33 μm → 5 μmに低減

実験結果:

• 伝達誤差を30 arcseconds → 23 arcsecondsに低減

• 全体改善率: 約23%

実験結果はシミュレーション予測と非常に近く、伝達精度モデルの信頼性が確認されました。

高精度ロボット関節のための主要最適化戦略

シミュレーションおよび実験分析に基づき、以下の最適化優先順位を推奨します:

• 優先順位1: 偏心加工精度の管理（最も影響の大きい要因）

• 優先順位2: 入力軸の芯出しと加工精度の向上

• 優先順位3: 減速機組立精度の向上

• 優先順位4: 許容範囲内の出力側公差を維持

重要な結論: 入力側精度の最適化は、全体の伝達精度を向上させる最も費用対効果の高い方法です。

ロボットジョイントモジュールの伝達精度に関するよくある質問

Q1: ロボット関節の伝達精度に最も影響する要因は何ですか?

偏心誤差が支配的な要因です。これは減速機内部の運動と荷重分布に直接影響するためです。

Q2: ロボットジョイントモジュールの伝達精度はどのように向上できますか?

最も効果的な方法は、入力側の加工精度を向上させ、偏心誤差を厳密に管理することです。

Q3: なぜ偏心が出力側誤差より重要なのですか?

偏心は内部伝達機構に直接関与し、下流側部品では減衰できないためです。

Q4: 最適化によってどの程度の改善が可能ですか?

本研究では、入力側精度の改善により伝達誤差が約23%低減しました。

結論

本研究では、一体型ロボットジョイントモジュールのための包括的な伝達精度解析モデルを提示し、主要な機械誤差源とそれらがシステム性能に与える影響を明らかにしました。

主な知見:

• 偏心誤差が最も影響の大きい要因である

• 入力側誤差が2番目に重要な要因である

• 出力側誤差の影響は最小限である

入力側の加工精度を改善することで、伝達性能は約23%向上し、高精度ロボットシステムに対する実用的かつ効果的な最適化アプローチであることが示されました
