医療ロボット用ミニ・ハーモニックドライブを選定する際に最も重要なこととは？

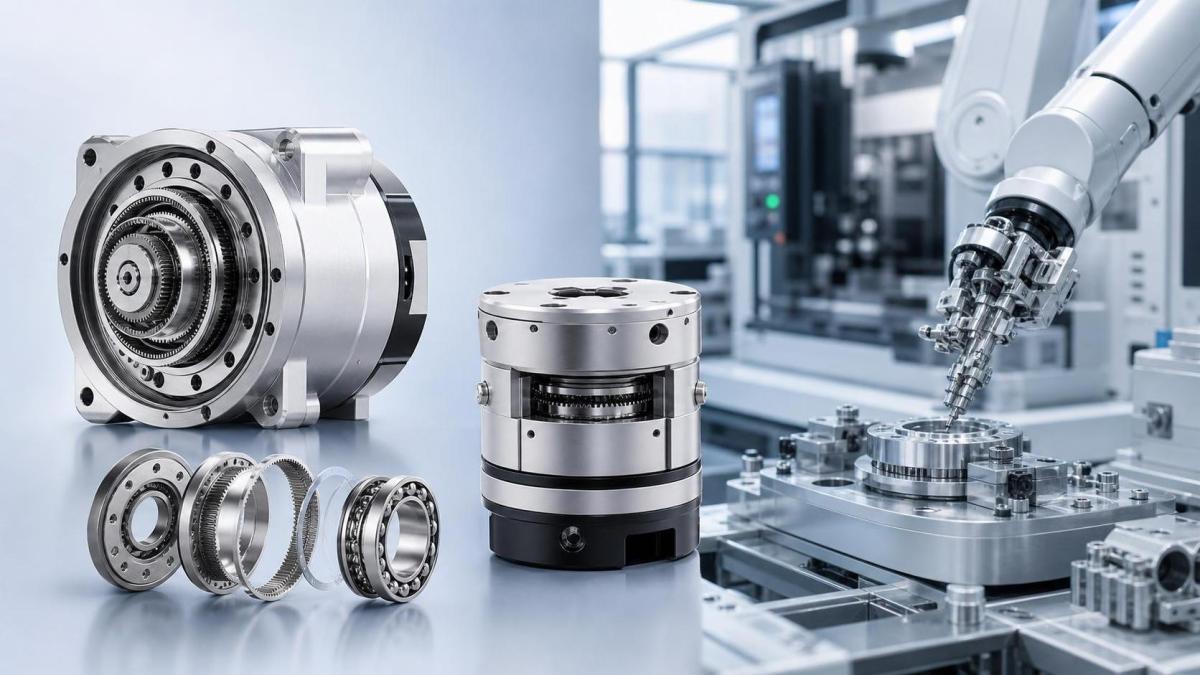

医療用ロボット向けの小型ハーモニックドライブを選定する際、最も重要な要素は、精度、信頼性、コンパクトな設計です。滑らかな動作と正確な位置決めが不可欠な用途では、重負荷ロボット用高精度減速機モーターが、トルク安定性、バックラッシ制御、長期的な性能について有用な知見を提供します。これらの主要な基準を理解することで、メーカーは高度な医療自動化と安定した運用上の安全性の両方を支えるソリューションを選択できます。

工作機械設備のサプライチェーンにおける購入担当者にとって、この判断は単なる部品の適合性確認にとどまりません。手術支援ロボット、診断アーム、または実験室用ハンドリングユニットに使用される小型ハーモニックドライブは、限られた機械的スペースに収まりながら、数千回のサイクルにわたって動作精度を維持する必要があります。

課題は、医療用ロボットが小型伝動システムのコンパクト性を必要とする一方で、産業オートメーションと同じ性能基準で評価されることです。具体的には、バックラッシ、トルク密度、熱安定性、耐用年数、統合リスクなどが挙げられます。そのため、重負荷ロボット用高精度減速機モーターから得られる知見が引き続き重要になります。

適切な小型ハーモニックドライブを決定する主要性能要因

医療用ロボットでは、小型ハーモニックドライブがサイズだけで選定されることはほとんどありません。多くのエンジニアは、位置決め精度、繰り返し精度、トルク容量、コンパクトな統合性という4つの主要項目から確認を始めます。いずれか1つの指標が弱い場合、精密作業中にモーションシステム全体の安定性が失われる可能性があります。

精度とバックラッシ制御

バックラッシは、調達部門と設計部門が最初に確認する数値の1つです。精密なロボット関節では、多くの用途で1 arc-min未満のバックラッシが目標とされ、ハイエンドシステムではゼロに近いロストモーションが目標になる場合もあります。これは、軌道精度、機器のアライメント、動作の一貫性に直接影響します。

バックラッシ制御が不十分な小型ハーモニックドライブでも、短時間の試験では滑らかに回転することがあります。しかし、繰り返しの起動、停止、方向転換を行うと、ドリフトが明確に現れます。工作機械関連の組立環境では、エンドポイントの偏差がわずか0.1 mmであっても、医療用位置決め作業には許容できない場合があります。

限られたスペースにおけるトルク密度

医療用ロボットには狭い設置スペースが必要となることが多く、関節径が80 mm未満の場合もあります。同時に、センサー、ツーリング、ケーブル配線、カバーを搭載しなければなりません。そのため、定格トルクだけでなく、トルク密度がより重要になります。

エンジニアは、定格トルク、ピークトルク、減速比を組み合わせて比較することがよくあります。8 Nmから25 Nmの定格トルクを持つドライブは小型ロボットの手首部に適合する可能性があり、より大型の多関節モジュールでは30 Nmから80 Nmが必要になる場合があります。適切な選択は、デューティサイクル、加速プロファイル、衝撃荷重によって異なります。

重負荷用減速機の考え方が依然として重要な理由

医療用ロボットは通常、重負荷システムには分類されませんが、重負荷ロボット用高精度減速機モーターの評価ロジックは依然として有用です。購入者は、連続運転時のトルク余裕、負荷変動への許容度、伝動剛性を評価する必要があります。

以下の表は、工作機械および医療用ロボットの生産環境で小型ハーモニックドライブを選定する際に、最も実用的なスクリーニング要因を示しています。

これらの範囲は固定された規格ではありませんが、実用的な初期選別基準となります。多くの調達プロジェクトでは、カタログ上のトルクだけを見ると適切に見えるドライブでも、後になってバックラッシ、減速比の適合性、または繰り返し精度がロボットコントローラーや関節構造と一致しないため、不採用となります。

長時間のデューティサイクルにおける信頼性

医療用ロボットは、用途に応じて1日8時間から16時間、繰り返しサイクルで稼働する場合があります。そのため、摩耗率、軸受による支持、潤滑の安定性、熱による膨張を、初期段階から評価に含める必要があります。

2時間のベンチテストで良好な性能を示す小型ハーモニックドライブでも、実際の運用を6か月続けると、摩擦の増加や精度ドリフトが発生する可能性があります。工作機械設備の製造では、全面導入前に加速寿命試験と負荷シミュレーションが一般的に実施されるのはこのためです。

ドライブを医療用ロボットの構造と動作要求に適合させる方法

適切なドライブの選定には、データシートを読むだけでは不十分です。減速機は、モーター特性、コントローラーの応答、ロボットアームの形状、取り付け上の制約に適合していなければなりません。実際の選定は、少なくとも5つの関連する変数を含むシステムレベルの検討になります。

製品サイズではなく関節の機能から始める

関節ごとに優先事項は異なります。ベース軸ではトルク余裕と剛性が優先される一方、手首軸では低慣性と滑らかな動作が重視されることが多くなります。すべての関節に同じ減速比またはトルククラスを選択すると、コストが増加し、制御効率が低下する可能性があります。

• ベースまたは肩関節：より高いねじり剛性と、より強い過負荷耐性が必要になることが多い。
• 肘関節：速度、トルク、コンパクトな取り付けのバランスを取るのが一般的。
• 手首または先端軸関節：低バックラッシ、低振動、軽量化を優先する。

熱特性と振動特性を確認する

密閉型の医療機器では、放熱が制限される場合があります。減速機とモーターのアセンブリが安定した温度範囲を超えて動作すると、潤滑剤の状態が劣化し、動作精度が変化する可能性があります。多くのチームは、試験中に周囲温度の変動幅として10°Cから25°Cの実用的な確認範囲を使用します。

振動についても、低速条件と高加速条件の両方で確認する必要があります。わずかな振動でも、画像装置、分注ツール、機器の位置決めに影響する可能性があります。ここでも、重負荷ロボット用高精度減速機モーターに関する経験が有用なエンジニアリングの枠組みを提供します。

最終承認前に行う3つの統合確認

1. モーターフランジ、シャフト、エンコーダのスペース適合性を確認する。
2. 全回転範囲にわたって、ケーブル配線とハウジングのクリアランスを確認する。
3. 実際のペイロードと速度条件で、統合時の剛性を試験する。

以下の比較により、調達チームはカタログ上で適合する選択肢と、医療用ロボットのモーションシステムに真に適したドライブを区別できます。

この2つのアプローチの違いは大きなものです。基本的な適合確認は初期の調達時間を短縮できますが、エンジニアリング要件を満たす適合品は、統合リスクを低減し、試運転を迅速化し、後の再設計コストを削減します。

製造・組立環境を考慮する

このテーマは工作機械設備業界に関わるため、製造品質も購入判断の一部となります。ハウジングの加工精度、軸受座のアライメント、組立時の予圧の一貫性は、ハーモニックドライブの最終的な動作に影響します。

適切に設計された減速機であっても、取り付け面の平面度が許容範囲を超えていたり、シャフトの同心度が低かったりすると、性能を十分に発揮できません。精密組立ラインでは、取り付け誤差を0.01 mmから0.03 mmなどの一般的な範囲内に維持することで、意図した伝動性能を保ちやすくなります。

調達リスク、保守の優先事項、実用的な購入アドバイス

購入の成功は、技術仕様への適合性だけで決まるものではありません。納期の信頼性、交換計画、サポートの応答性、文書の品質は、プロジェクトの総コストに影響します。多くのOEM購入者にとって、こうした商務面およびサービス面の詳細が、最終的なサプライヤー候補の選定を左右します。

よくある購入ミス

よくあるミスの1つは、十分なトルク余裕を残さず、スペースを確保するために入手可能な最小サイズの減速機を選ぶことです。もう1つは、実際のデューティサイクルでの動作を確認せず、無負荷試験を1回行っただけで判断することです。3つ目は、ロボットのハウジング設計時に保守性を無視することです。

これらの問題は、導入後3か月から9か月で現れることが多く、関節音の増加、位置決めの不安定化、交換作業時に予想外の分解時間が必要になるといった形で表れます。これを防ぐには、購入前の検証を改善することから始める必要があります。

サプライヤーに確認すべき4つの調達上の質問

• 繰り返し負荷サイクル後に試験したバックラッシの範囲はどの程度ですか？
• 断続的なピークトルクに対して、どの安全率が推奨されますか？
• 1日8時間、12時間、または16時間運転した場合、一般的な保守間隔はどの程度ですか？
• 標準ユニットと、2週間から4週間またはそれ以上の納期となるカスタムインターフェースでは、どの納期が適用されますか？

保守・サービス計画

医療用ロボットのアセンブリでは、保守計画を早期に組み込む必要があります。チームは、点検頻度、該当する場合の潤滑確認箇所、交換基準、予備ユニットの可用性を定義する必要があります。これにより、ダウンタイムを削減し、バリデーションのスケジュールを保護できます。

実用的なサービス計画には、通常、3つのレベルが含まれます。定期的な目視点検、定期的な精度検証、運転時間に基づく計画交換です。減速機が低メンテナンス製品として販売されている場合でも、購入者は自社の運用環境における保守前提を確認する必要があります。

選択肢を比較する調達チーム向けに、以下の表では、初期性能仕様以外で特に有用な判断ポイントをまとめています。

このように広い視点を持つことで、購入者は単一部品の購入からライフサイクルを重視した調達へと移行できます。多くのプロジェクトでは、統合の遅延や交換の複雑さによって隠れたコストが発生すると、初期価格が最も低い製品でもすぐに価値を失います。

高精度減速機の知識が長期的な価値をもたらす場面

重負荷ロボット用高精度減速機モーターが引き続き重要である理由は単純です。理想的なカタログ条件ではなく、実際の負荷挙動に基づいてドライブを評価する方法をエンジニアに教えてくれるからです。この考え方は、特に小型化と安定した出力、低い誤差蓄積を両立させる必要がある医療用ロボットの判断に役立ちます。

ロボットがサンプルハンドリング、操作支援、または小型自動位置決めのいずれに使用される場合でも、最良の結果は通常、トルク余裕、バックラッシ、剛性、熱制御、取り付け精度、保守性という6つの実用的な要素のバランスから得られます。

医療用ロボット向けの小型ハーモニックドライブの選定は、最終的には精度目標、機械的制約、デューティサイクル、サービスへの期待によって決まるシステム上の判断です。重負荷ロボット用高精度減速機モーターに用いられるのと同じ慎重な検討を行う購入者は、要求の厳しい医療自動化環境において、安定した動作、より低い統合リスク、より長い使用可能寿命を確保できる可能性が高くなります。

ロボット関節、工作機械自動化アセンブリ、または高精度モーションシステム向けの小型伝動部品を評価している場合は、実際の運用条件に照らして仕様を比較するのに適したタイミングです。用途の詳細についてのご相談、最適な選定計画のご依頼、またはプロジェクトに適した減速機ソリューションの詳細について、お問い合わせください。
