精密モーションシステムにおけるハーモニックドライブの効率を向上させるには？

導入

ハーモニックドライブ技術は、高い減速比、低いバックラッシュ、コンパクトなサイズ、高いトルク密度、そして正確な動作伝達を兼ね備えているため、ロボット関節、CNC回転軸、半導体製造装置、医療機器、精密位置決めシステム、産業オートメーションなど、幅広い分野で利用されています。しかし、エンジニアが精密動作システム向けにハーモニックドライブを評価する際には、伝達効率だけを独立した仕様として考慮すべきではありません。システムの実際の効率は、ハーモニックドライブがモータ、負荷、減速比、動作速度、潤滑、熱条件、動作プロファイルとどのように相互作用するかによって決まります。

自動化機器がより高い動的性能とよりコンパクトな機械構造へと移行するにつれて、この区別はますます重要になってきます。適切な効率仕様を備えたハーモニックドライブであっても、モーターのサイズが不適切であったり、減速比が必要な出力速度と一致していなかったり、アクチュエータが過度の熱を発生する条件下で連続的に動作したりすると、システム全体の性能が低下する可能性があります。逆に、ハーモニックドライブとモーターを適切に組み合わせることで、安定したトルク伝達を実現し、モーションシステム全体をより好ましい効率範囲で動作させることができます。

このため、ハーモニックドライブの効率向上は、単にギアボックスの最適化問題として扱うべきではありません。むしろ、機械式トランスミッション、モータ性能、制御戦略、熱管理、そして機械の実際の稼働サイクルを含む、システムレベルのエンジニアリング問題として理解する方が適切です。

高調波駆動効率を実際に決定づける要因とは？

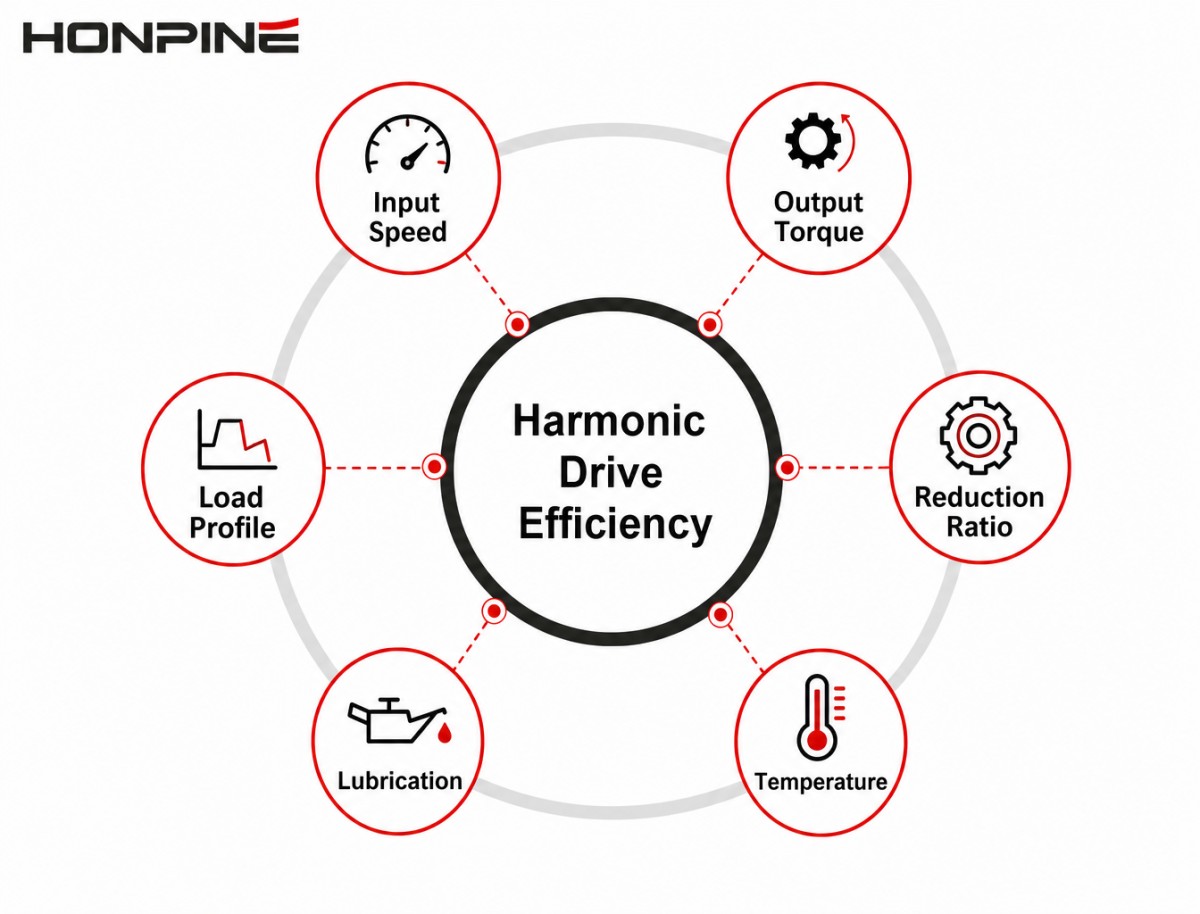

ハーモニックドライブの効率は、機械動力が伝達機構を通過する方法によって左右されます。単純な剛性ギアトレインとは異なり、ハーモニックドライブは伝達要素の制御された弾性変形と、主要ギア部品間の連続的な噛み合いに依存しています。摩擦、変形、ベアリング損失、潤滑抵抗、その他の機械的影響により、入力エネルギーの一部が出力に到達する前に消費されます。

これは、実際のアプリケーションで観測される効率は、動作条件によって変化する可能性があることを意味します。入力速度、出力トルク、減速比、温度、潤滑状態、負荷プロファイルなど、すべてが伝達特性に影響を与えます。したがって、エンジニアは、異なる製品や動作条件におけるハーモニックドライブの効率値を比較する際には注意が必要です。ある速度と負荷条件下で測定された値は、実際のロボット関節や産業機械で達成される効率を必ずしも表すものではありません。

減速比は、モータ速度と出力速度の関係を決定するため、特に重要です。減速比が高いほど、比較的小型のモータでも高い出力トルクを発生させることができ、これがハーモニックドライブがロボット関節で非常に有用な理由の一つです。しかし、減速比を過度に高く設定すると、アプリケーションで比較的高い出力速度が必要な場合に、モータが必要以上に高い入力速度で動作してしまう可能性があります。一方、減速比が低すぎると、必要な出力トルクを得るために大型のモータが必要になる場合があります。したがって、最適な減速比は、アプリケーションの動的要件を満たしつつ、モータとハーモニックドライブが適切なトルク・速度範囲内で動作できるものです。

負荷と運転速度も併せて評価する必要があります。高負荷かつ高速で連続運転するハーモニックドライブは、中速で断続運転する場合よりもかなり多くの熱を発生させる可能性があります。その結果生じる温度が過剰になると、潤滑油の挙動、ベアリングの性能、モータ温度、そして長期的な信頼性に悪影響を及ぼす可能性があります。したがって、ハーモニックドライブの効率は、公称仕様だけでなく、常に機械の実際の運転条件下で評価する必要があります。

モーターの選定と減速比はシステム効率にどのように影響するか？

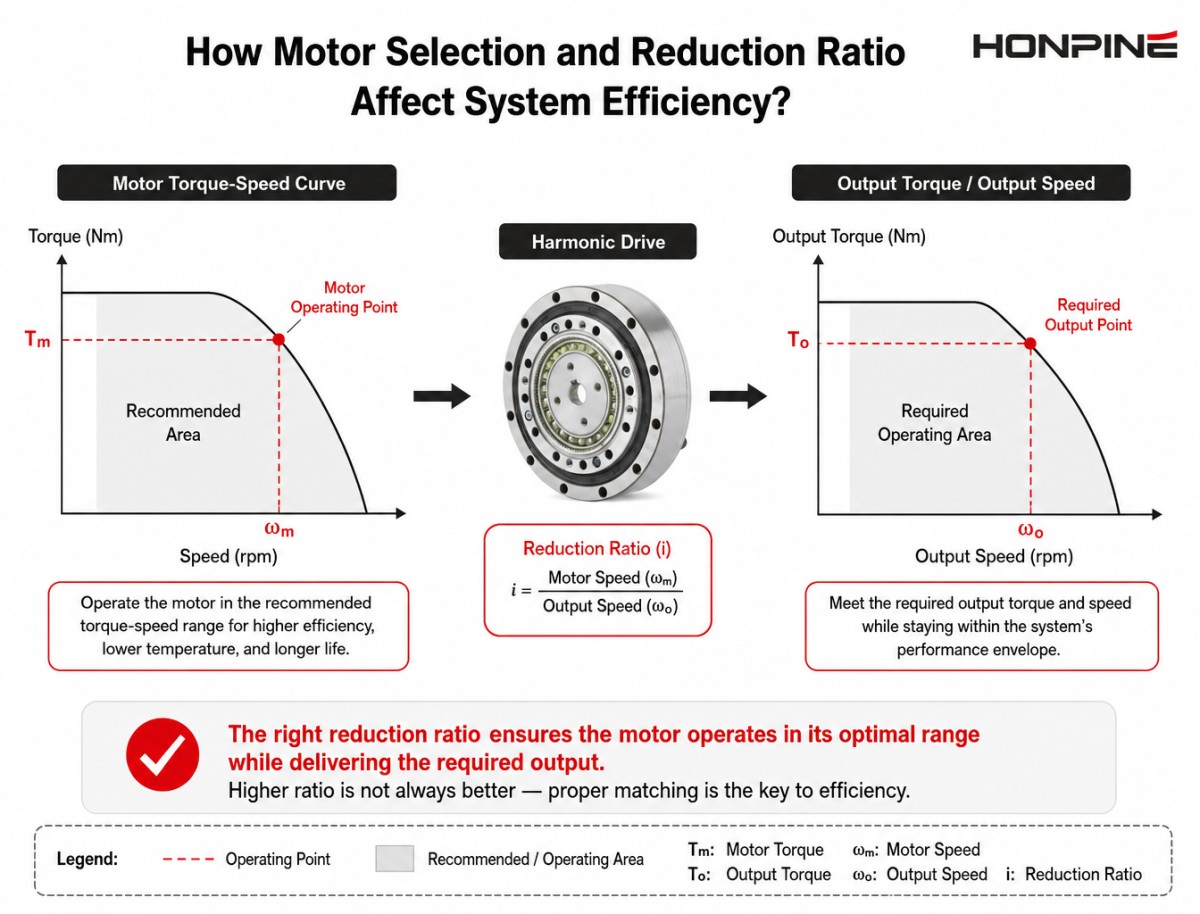

高調波駆動の効率を向上させる上で最も重要な要素の一つは、モータと減速機の相性です。高調波駆動装置自体は発電するものではなく、モータから供給されるトルクと速度を必要な出力運動に変換する装置です。モータと減速比の相性が悪い場合、高調波駆動装置自体が正しく動作していても、システムは不要なエネルギーを消費してしまう可能性があります。

高い出力トルクを必要とするが、比較的低い出力速度しか必要としないロボット関節を考えてみましょう。適切な減速比を用いることで、モーターは必要なトルクを効率的に発生できる高速で動作させることができ、ハーモニックドライブはこの入力を低速で高トルクの出力動作に変換します。モーターのトルク・速度特性を考慮せずに減速比を選択すると、モーターは動作時間の大部分を性能曲線の好ましくない領域付近で過ごすことになる可能性があります。

加速と減速にも同じ原理が当てはまります。重いロボットアームや回転テーブルは、定常回転時よりも加速時に著しく大きなトルクを必要とする場合があります。モーターとハーモニックドライブを連続トルクのみに基づいて選定した場合、平均負荷が許容範囲内に見えても、加速サイクルを繰り返すうちにアクチュエータが熱的に過負荷になる可能性があります。

このため、エンジニアは、モータトルク、モータ速度、減速比、出力トルク、出力速度、負荷慣性、加速度、デューティサイクル間の完全な関係を評価する必要があります。このアプローチは、ギアボックスの効率パーセンテージだけを比較するよりも、システム効率を改善するためのより現実的な根拠を提供します。

高調波駆動効率を最適化する際に、負荷慣性が重要な理由とは？

負荷慣性も、精密モーションシステムの実際のエネルギー消費量に大きな影響を与える要因の一つです。

大型のワークピース、回転テーブル、ロボットアーム、または位置決め治具は、一定速度で回転している状態では比較的少ないトルクで済みますが、加速または減速時には大幅に大きなトルクが必要になります。負荷の回転状態を変化させるために必要な追加トルクは、負荷の慣性モーメントと必要な角加速度に直接関係します。

これは特にCNC回転テーブルやロボット関節に当てはまります。重いワークピースは、加工サイクル中に複数の角度位置を回転する必要がある場合があります。機構が繰り返し加速、停止、方向転換を行う場合、モーターは負荷慣性の動的影響を継続的に克服しなければなりません。

したがって、ハーモニックドライブは最大静負荷のみに基づいて選定すべきではありません。エンジニアは、加速時間、減速時間、位置決め周波数、ピークトルク、連続トルク、およびモータと負荷間の慣性比を含む、完全な動作プロファイルを分析する必要があります。

適切にマッチングされたシステムは、不要なモーター負荷を軽減し、過剰な熱ストレスを回避できます。動的な動作が激しい用途では、ギアボックスの効率値だけに注目するよりも、システムの実効効率に大きな影響を与える可能性があります。

なぜ熱管理は高調波駆動効率にとって重要なのか？

機械効率と熱性能は密接に関連している。

あらゆる伝達機構は、ある程度の機械的損失を生じさせ、これらの損失に伴うエネルギーは最終的に熱に変換されます。同時に、モーターと駆動用電子機器も独自の熱を発生します。機械が連続運転される場合、これらの熱源は蓄積され、アクチュエータハウジングおよび周囲の機械構造を通して伝達されなければなりません。

1日に数時間稼働する精密モーションシステムであれば、これは管理可能な範囲かもしれません。しかし、連続稼働、あるいは24時間365日に近い稼働サイクルで稼働する産業機器の場合、熱管理ははるかに重要になります。

過度の高温は、潤滑油の特性、ベアリングの性能、モータ巻線の温度、エンコーダの安定性、およびアクチュエータ全体の長期信頼性に影響を与える可能性があります。さらに、温度変化は機械的なクリアランスや精密伝動部品の挙動にも影響を与える可能性があります。

したがって、高調波駆動効率を向上させるには、モータおよび高調波伝達からアクチュエータハウジングを経て周囲の機械構造に至るまでの熱経路全体を評価する必要がある。

効率的なモーションシステムとは、単に実験室条件下での機械的損失が低いシステムだけを指すのではない。連続的な産業運転における実際の熱条件下でも、安定した性能を維持できるものでなければならない。

なぜ統合型高調波アクチュエータは効率に関する議論を変えるのか？

ここで重要なのは、高調波駆動効率とアクチュエータ全体の効率を区別することである。

従来のロボット関節は、サーボモーター、高調波減速機、エンコーダ、カップリング、ブレーキ、駆動装置、ハウジング、および複数の電気的・機械的インターフェースで構成される。各構成要素にはそれぞれ設計要件があり、最終的なシステムはそれらすべてに対応しなければならない。

統合型ハーモニックアクチュエータは、これらのコンポーネントのいくつかを単一のモーションユニットに組み合わせることで、従来とは異なるアプローチを採用しています。アクチュエータのアーキテクチャによっては、モータ、ハーモニックトランスミッション、エンコーダ、ブレーキ、および駆動エレクトロニクスをコンパクトな筐体に統合することができます。

この統合の目的は、高調波伝達自体が突然損失ゼロになると主張することではありません。高調波伝達に内在する機械的損失は依然として存在します。むしろ、利点は、アクチュエータ全体を統一システムとして設計および整合させることができる点にあります。

これにより、不要な機械的インターフェースを削減し、設置を簡素化し、外部伝達チェーンを短縮し、配線の複雑さを軽減し、モーターとハーモニックトランスミッションを最適な組み合わせとして選択できるようになります。ロボット用途においては、アクチュエータのサイズと重量を削減することで、ロボット全体の慣性モーメントと動的負荷を低減することもできます。

そのため、ハーモニックアクチュエータは、ハーモニックドライブの伝達効率だけではなく、より広い視点から評価されるべきである。

ハーモニックアクチュエータの統合は、システムレベルの効率をどのように向上させることができるのか？

モーターとハーモニックドライブの統合は、いくつかの点で効率に影響を与える可能性がある。

まず、外部の機械的接続の数を減らすことができます。従来の構成では、モーター、カップリング、減速機、追加のシャフト部品、および支持用の機械構造が必要になる場合があります。インターフェースが増えるごとに組み立てが複雑になり、位置合わせの要件、摩擦、または機械的なコンプライアンスが発生する可能性があります。

一体型ハーモニックアクチュエータは、これらの機能を単一の構造ユニットに統合することができます。これにより、すべての機械的損失が解消されるわけではありませんが、モーションアーキテクチャを最適化する際に考慮する必要のある部品点数を減らすことができます。

第二に、統合化によってモーターと減速機のマッチングがより重要になり、より効果的になる可能性が高まります。モーターとギアボックスを個別に選択するのではなく、アクチュエータはアプリケーションで必要とされる実際の出力トルク、速度、慣性、デューティサイクルに基づいて設計できます。

第三に、エンコーダの統合によりフィードバックアーキテクチャを改善できます。高精度モーションアプリケーションでは、モータ側と出力側のフィードバックは異なる情報を提供します。出力側のアブソリュートエンコーダはアクチュエータ出力の実際の位置を測定できるため、制御システムは伝達システム全体におけるモーションエラーをより効果的に補償できます。

これらの利点は、システムレベルの効率を単一のギアボックス効率の数値だけで判断すべきではない理由を示しています。多くのロボットアプリケーションでは、アクチュエータ全体の効率は、機械的な統合、モータの動作条件、制御性能、熱特性、および負荷特性に依存します。

アクチュエータの重量がロボットのエネルギー消費量に影響を与える理由とは？

アクチュエータの効率とロボットのエネルギー消費量の関係は、ヒューマノイドロボットやその他の多軸ロボットシステムにおいて、さらに興味深いものとなる。

ロボットの関節自体が可動機構の一部です。アクチュエータの質量が減少すると、ロボットは関節とその接続部品を加速させるのに必要なトルクが少なくなる可能性があります。各関節はロボット全体の質量と慣性に寄与するため、この効果は隣接する関節にも伝播する可能性があります。

これにより、システムレベルの関係が構築されます。

アクチュエータ質量の低減 → 移動慣性の低減 → 動的トルク要求量の低減 → エネルギー消費量の低減の可能性

これは、軽量なアクチュエータが自動的にエネルギー効率が高いという意味ではありません。軽量アクチュエータであっても、用途に応じて十分なトルク、剛性、熱容量、信頼性を備えている必要があります。

しかし、ヒューマノイドロボット、協働ロボット、その他の軽量ロボットプラットフォームを設計する際には、アクチュエータの質量が全体のエネルギー方程式において重要な要素となる。

これが、統合型ハーモニックアクチュエータがロボット関節設計においてますます重要になっている理由の一つです。目的は単にハーモニックギアボックスを小型化することだけではありません。必要なトルク密度、位置決め精度、剛性、動的応答、および熱性能を維持しながら、関節駆動システム全体を統合することが目標です。

CNCおよび精密自動化におけるハーモニックドライブの効率

CNC回転テーブルや精密自動化装置は、移動ロボットとはやや異なる要件を持つ。

CNC加工においては、回転荷重が非常に重くなる場合があり、軸は正確な角度位置決めを維持しながら、外部からの加工力に耐える必要があります。このような状況では、効率性だけでなく、ねじり剛性、位置決め精度、再現性、耐荷重、熱安定性も考慮しなければなりません。

伝達効率に優れたハーモニックドライブであっても、その機械的特性が要求される加工条件を満たさない場合は、必ずしも最適なソリューションとは言えない。

半導体や光学機器にも同様の原理が当てはまります。これらのシステムは比較的小さな負荷しか使用しませんが、極めて精密な角度位置決めと滑らかな低速動作が求められます。そのため、単に電力効率を最大化するだけでなく、機械的な摩擦、熱ドリフト、エンコーダのフィードバック、伝送コンプライアンスといった要素がより重要になる場合があります。

したがって、正しいアプローチは、アプリケーションにとって最も重要な性能パラメータを特定し、それに応じてモーションアーキテクチャ全体を最適化することです。

高調波駆動効率を高めることで、モーターのサイズを縮小できるか？

伝達効率が高ければ、特定の出力条件を達成するために必要な入力電力を削減できる可能性があるが、だからといって必ずしもより小型のモーターを選択できるとは限らない。

モーターのサイズ選定は、連続トルク、最大トルク、加速トルク、最高速度、熱制限、負荷慣性、およびデューティサイクルに依存します。

例えば、ロボットの関節は、平均トルクは比較的低いものの、急速な加速のために高いピークトルクを必要とする場合があります。このような状況では、モーターはギアボックスの公称効率に関係なく、必要なピーク性能を発揮しなければなりません。

したがって、正しいアプローチは、アプリケーションのトルク・速度プロファイル全体を計算し、それに基づいて適切なモータ、ハーモニックドライブ比、およびアクチュエータ構成を決定することです。

これは、統合型ハーモニックアクチュエータソリューションが有用であるもう一つの理由です。モーターとギアボックスを独立したコンポーネントとして扱うのではなく、アクチュエータをロボットや自動化システムの実際の要件に応じて、完全なモーションユニットとして評価することができます。

システム性能を向上させるためのハーモニックアクチュエータの選定方法

ハーモニックアクチュエータの選定は、カタログの仕様から始めるのではなく、アプリケーションの動作要件から始めるべきです。

まず最初に考慮すべき点は、必要な出力トルクと速度です。連続トルクはアクチュエータが通常の条件下で動作する能力を決定し、ピークトルクは加速、減速、過渡的な負荷、および外部擾乱に対応する能力を決定します。

次に考慮すべき点は、負荷の慣性です。慣性が大きい負荷の場合、連続トルクの要求が比較的穏やかであっても、加速時には大幅に大きなピークトルクが必要になる可能性があります。

位置決め精度と再現性は、バックラッシュとねじり剛性と併せて考慮する必要があります。方向転換が頻繁に行われる用途では、伝達特性が実際の位置決め性能に大きな影響を与える可能性があります。

アクチュエータの動作サイクルも同様に重要です。実験室の機構で断続的に使用されるアクチュエータは、工業生産ラインで連続的に動作するアクチュエータとは、熱に関する要求事項が大きく異なります。

最後に、エンジニアは機械的な統合性を考慮する必要があります。アプリケーションがコンパクトな設置、統合された駆動電子機器、絶対エンコーダフィードバック、ブレーキ機能、または中空軸ケーブル配線を必要とする場合は、これらの要件をアクチュエータ選定プロセスの最初から含める必要があります。

この用途に基づいたアプローチは、トルクのみに基づいてアクチュエータを選択するよりも信頼性が高い。

HONPINEはハーモニックアクチュエータの設計にどのように取り組んでいるのか？

HONPINEにとって、ハーモニックアクチュエータの開発は、単にモーターとハーモニック減速機を組み合わせるだけの問題ではない。

アクチュエータは、完全なモーションコントロールユニットとして機能する必要があります。そのモータ、ハーモニックトランスミッション、エンコーダ構成、機械構造、駆動エレクトロニクス、および通信インターフェースは、アプリケーションの実際の要件に従って連携して動作しなければなりません。

用途によって、アクチュエータの特性は大きく異なる。ヒューマノイドロボットの関節では、トルク密度、軽量性、コンパクトな寸法、および動的応答性が優先される場合がある。CNC回転軸では、剛性、位置決め精度、熱安定性、および連続動作がより重視される場合がある。半導体や医療機器では、コンパクトな集積化、滑らかな動作、正確なフィードバック、および制御された機械的挙動が求められる場合がある。

したがって、適切なアクチュエータ構成は、トルク、速度、負荷慣性、減速比、デューティサイクル、位置決め精度、設置スペース、および制御要件の関係に基づいて決定されるべきである。

そのため、ハーモニックアクチュエータは、ハーモニック駆動効率などの単一のパラメータだけで評価すべきではありません。より重要なのは、アクチュエータ全体のアーキテクチャが実際の機械に合わせて最適化されているかどうかです。

ハーモニックドライブの効率からモーションシステム全体の最適化まで

モーションシステムの効率を向上させる最も効果的な方法は、ギアボックスを独立した部品として扱うのをやめることです。

ハーモニックドライブは、モーター、エンコーダー、駆動装置、ベアリング、負荷、機械構造、制御戦略などを含むより大きなシステムの一部です。他のコンポーネントを無視して1つのコンポーネントだけを改善しても、得られる効果は限定的になる可能性があります。

用途によっては、従来型のモーターと高調波減速機を組み合わせた構成が最も適切な場合もあります。一方、高調波アクチュエータを一体化することで、機械構造を簡素化し、トルク密度、重量、位置決め性能、制御統合性、設置効率のバランスを向上させることができます。

最適な解決策は、使用する機械によって異なります。

ロボット関節、CNC回転軸、半導体製造装置、医療機器、精密自動化システムなどを開発するエンジニアにとって、目標は個々の効率の最高値を追求するのではなく、動作全体のアーキテクチャを最適化することであるべきである。

結論

ハーモニックドライブの効率を向上させるには、より高い効率仕様のギアボックスを選択するだけでは不十分です。実際のシステム性能は、減速比、モータ動作点、出力トルク、速度、負荷慣性、潤滑、熱条件、およびデューティサイクル間の関係によって決まります。

モーターとハーモニックドライブの適切なマッチングは、最も重要な要素の一つです。適切な減速比を選択することで、モーターをより適切なトルク・速度範囲内で動作させることができ、負荷慣性や動作サイクルを正しく考慮することで、不要なピーク負荷や熱ストレスを防ぐことができます。

同時に、統合型ハーモニックアクチュエータの開発は、モーションシステムの最適化への新たなアプローチを提供する。ハーモニック伝達機構をモータ、エンコーダ、駆動エレクトロニクス、その他のコンポーネントと統合することで、アクチュエータは機械的な複雑さを軽減し、コンパクトなロボットシステムや自動化システム向けに、より協調的なソリューションを提供できる。

重要な違いは、ハーモニックドライブ効率は伝達効率を表すのに対し、アクチュエータ効率またはシステム効率は、モーションアーキテクチャ全体が電気入力を有効な機械的運動にどれだけ効率的に変換するかを表すという点です。

機器メーカーにとって、このようなより広い視点を持つことで、ギアボックスの効率だけでなく、トルク密度、位置決め精度、剛性、動的応答、熱性能、重量、統合要件、長期信頼性に基づいてモーションソリューションを選択することが可能になります。

そこで、用途に特化したハーモニックアクチュエータの設計が重要になってきます。目標は単に高い効率値を達成することではなく、機械の実際の条件下で効率的かつ信頼性の高い動作を実現するモーションシステムを構築することなのです。
