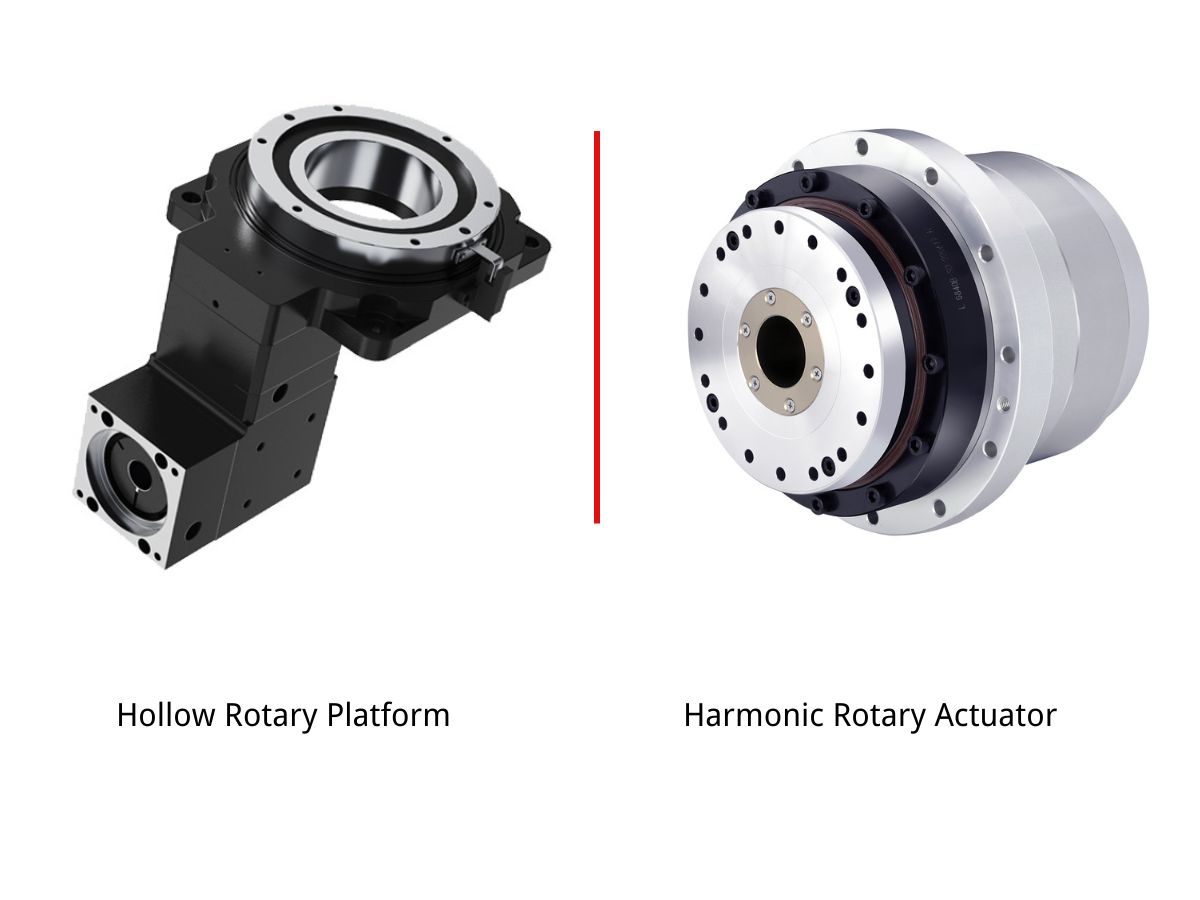

中空回転プラットフォーム vs. ハーモニック回転アクチュエータ：用途比較と互換性

皆様こんにちは、HONPINEの技術部長、Theodore Liです。

産業用自動化向けの高精度回転ステーションを設計するエンジニアにとって、しばしば混乱を招く質問があります。機械に高精度な回転、割出し、または回転位置決めが必要な場合、中空回転プラットフォームを使用すべきでしょうか、それともハーモニック回転アクチュエータを使用すべきでしょうか。

この2つは相互に置き換えて使用できるのでしょうか。どの用途ではどちらのソリューションも使用できますか。また、どの用途では直接代替すべきではないのでしょうか。

多くの人は、どちらも高精度の精密回転伝動製品であるため、互換性があると単純に考えます。しかし、実際に機械を稼働させると、負荷容量不足、剛性不足、振動、速度制限、または耐用年数の低下といった問題が発生することがよくあります。

そこで、中空回転プラットフォームとハーモニック回転アクチュエータの適用範囲を詳しく見ていきましょう。違いを理解すれば、設備完成後に問題を発見するのではなく、初期設計段階でより適切な選択を行えます。

1. 根本的な違い：構造上の役割が異なる

どちらも高精度回転運動に使用できますが、構造的特性と用途における優先事項は異なります。

中空回転プラットフォームは、高剛性、負荷容量、安定した回転運動を重視します。一般的に、剛性の高いハウジングおよび荷重支持構造と組み合わせたギア伝動構造を採用しています。ワーク、治具、工具、その他の外部荷重を支持する必要がある回転ステーションに適しています。

また、中空構造により、ケーブル、空気圧チューブ、その他の配線・配管を中心部に通すことができ、機械レイアウトを簡素化し、回転運動中のケーブル干渉を低減できます。

一方、ハーモニック回転アクチュエータは、コンパクトなサイズ、高減速比、低バックラッシ、高い位置決め精度、高トルク密度をより重視します。ハーモニック伝動機構をモーターおよびその他の部品と統合し、コンパクトな回転駆動ソリューションを提供します。

このため、ハーモニック回転アクチュエータは、ロボット関節、コンパクトな精密機構、設置スペースや重量が重要となる用途に特に適しています。

したがって、重要な違いは単にどちらの製品が高精度かということではありません。

完全なシステムにおける機械構成、負荷条件、剛性、設置スペース、および運動要件に関するものです。

この基本的な違いを理解することは、2つのソリューションが実際に相互代替可能かどうかを判断する際に重要です。

2. 両方を使用できる用途

まず、比較的容易に代替できる用途を見てみましょう。

2.1 軽負荷の精密角度位置決め

例として、小型検査用回転テーブル、レンズ校正機構、精密角度調整機構、その他の小型回転位置決めシステムがあります。

負荷が軽く、外力が限られ、衝撃や偏心荷重がほとんどない場合は、中空回転プラットフォームとハーモニック回転アクチュエータのどちらも適している可能性があります。

この種の用途では、最終的な選定は主に設置スペース、必要剛性、中空径、位置決め精度、モーター構成、およびコストに基づいて行えます。

2.2 低速・間欠的な割出しおよび回転運動

回転速度が比較的低く、加減速が制御され、頻繁な高速正逆転や大きな衝撃がない場合、適切に選定すれば両方のソリューションで安定した回転運動を実現できます。

簡単に言えば：

軽負荷、低速、限定的な衝撃、および限定的な偏心荷重は、中空回転プラットフォームとハーモニック回転アクチュエータの両方を検討できる条件です。

ただし、これらの用途においても、最終選定前に実際のトルク、ラジアル荷重、アキシアル荷重、転倒モーメント、デューティサイクル、および位置決め要件を確認する必要があります。

3. 中空回転プラットフォームが通常より適している用途

これは、エンジニアが選定を誤りやすい分野の一つです。

3.1 重荷重、治具、およびワークの回転

回転ステーションが比較的重いワーク、治具、ツーリングシステム、または偏心荷重を支持する必要がある場合、構造剛性と荷重支持能力が非常に重要になります。

中空回転プラットフォームは通常、伝動システムと剛性の高い荷重支持構造を統合しています。設計に応じて、ラジアル荷重、アキシアル荷重、および転倒モーメントを直接支持できます。

この種の用途では、ハーモニック回転アクチュエータを出力トルクだけで選定すべきではありません。出力側の軸受容量、許容ラジアル荷重およびアキシアル荷重、ねじり剛性、外部モーメント、デューティサイクル、および耐用年数をすべて考慮する必要があります。

そのため、重荷重用回転ステーションでは、適切なサイズの中空回転プラットフォームがより適したソリューションとなる場合があります。

3.2 頻繁な起動・停止、正逆転、および衝撃

一部の自動回転ステーションでは、頻繁な加減速、繰り返しの回転方向変更、または外部衝撃荷重下での動作が必要です。

これらの条件は、伝動システムに追加の要求を課します。

繰返し荷重、ねじり剛性、軸受荷重、熱条件、および疲労寿命をすべて考慮する必要があります。

回転ステーション自体が大きな外部荷重や繰り返しの動的力を直接支持する必要がある場合、剛性の高い中空回転プラットフォームが有利となる場合があります。

ハーモニック回転アクチュエータも、適切に選定し、規定条件内で運転すれば動的用途に使用できます。ただし、低バックラッシだけを選定理由にしてはなりません。

3.3 高速連続回転を必要とする用途

連続回転または比較的高い回転速度を必要とする用途では、設計者は定格速度以上の要素を考慮する必要があります。

熱管理、軸受速度、伝動効率、潤滑、モーター速度、および長期運転時の温度は、すべて最終性能に影響します。

ハーモニック回転アクチュエータは適切な用途では比較的高速で動作できますが、定格速度、熱特性、潤滑、およびデューティサイクルを慎重に評価する必要があります。

剛性の高い荷重支持構造と安定した連続回転が求められる場合は、中空回転プラットフォームがより適していることがあります。

したがって、重要な問題は単にどちらの製品が速いかではありません。本当の問題は、完全な回転システムが目標運転条件下で必要な精度、温度、耐久性、および安定性を維持できるかどうかです。

4. ハーモニック回転アクチュエータがより適している用途

ハーモニック回転アクチュエータのコンパクトな構造が明確な利点をもたらす用途もあります。

4.1 超小型・軽量設備

設置スペースが非常に限られる場合、回転機構のサイズと重量が主要な設計制約になることがあります。

ハーモニック回転アクチュエータは、ハーモニック伝動機構をモーターおよびその他の部品と統合し、高減速比と高トルク密度を備えたコンパクトなソリューションを提供します。

これにより、ロボット関節、精密機構、コンパクトな自動化モジュール、および厳しいスペース要件があるその他の用途に適しています。

より大型の回転プラットフォーム構造と比較して、ハーモニック回転アクチュエータはコンパクトな機械レイアウトを実現しやすくします。

4.2 高精度位置決めと低バックラッシ

ハーモニック回転アクチュエータは、低バックラッシ、高い位置決め精度、およびコンパクトな伝動が重要な用途で広く使用されています。

代表的な用途には、精密組立、光学機器、ロボット関節、半導体装置、検査システム、その他の精密運動機構があります。

ただし、バックラッシと総合的な位置決め精度は完全に同じものではないことを理解することが重要です。

機械の最終的な位置決め精度は、エンコーダ分解能、構造変形、軸受特性、組立公差、サーボ制御、熱影響、および機械全体の剛性にも影響されます。

したがって、ハーモニック回転アクチュエータは、単にカタログの一つの仕様を比較するのではなく、完全な運動システムの要件に基づいて選定すべきです。

5. 中空回転プラットフォーム vs. ハーモニック回転アクチュエータ：主要な選定要因

両者を選定する際は、製品名や個別の仕様だけを単純に比較しないでください。

実際の使用条件を考慮する必要があります。

この表はあくまで初期的なガイドです。

実際の機械設計では、エンジニアは出力トルク、回転速度、加速度、可搬荷重、ラジアル荷重、アキシアル荷重、転倒モーメント、デューティサイクル、必要耐用年数、取付寸法、中空径、および制御要件も確認する必要があります。

6. 中空回転プラットフォームとハーモニック回転アクチュエータ：選び方

初期設計段階では、簡単な目安を使用できます。

重荷重、ワークの直接支持、高剛性、大きな外部モーメント、および要求の厳しい回転ステーション構造：まず中空回転プラットフォームを検討してください。

軽量設計、コンパクトな設置、高減速比、低バックラッシ、および高トルク密度：まずハーモニック回転アクチュエータを検討してください。

ただし、これらの分類は絶対的なものではありません。

高性能な中空回転プラットフォームも高い位置決め精度を提供でき、適切に設計されたハーモニック回転アクチュエータは要求の厳しい産業用途にも使用できます。

重要なのは、バックラッシ、トルク、または全体サイズといった一つのパラメータだけに基づいて回転ソリューションを選定しないことです。

その代わりに、完全な機械システムを評価し、以下の要素間で最適なバランスを見つけてください。

負荷容量、剛性、精度、速度、耐久性、設置スペース、およびコスト。

7. 精密自動化における中空回転プラットフォームとハーモニック回転アクチュエータ

両方の技術は精密自動化に使用できますが、理想的な用途は異なります。

7.1 産業用自動化

中空回転プラットフォームは、安定した回転位置決めを維持しながら、ワーク、治具、工具、または検査装置を支持する必要がある自動回転ステーションに適しています。

ハーモニック回転アクチュエータは、コンパクトな回転機構、ロボットシステム、およびモーターと伝動装置を統合した設計によって機械全体のサイズ低減に役立つ用途に使用できます。

7.2 半導体および3C自動化

半導体製造および3C自動化設備では、多くの場合、高い位置決め精度、コンパクトな機械レイアウト、低振動、および信頼性の高いケーブル配線が求められます。

回転機構が比較的大型の治具または検査アセンブリを直接支持する必要がある場合、中空回転プラットフォームは適切な選択肢となります。

設置スペースが限られ、低バックラッシ、コンパクト性、および統合された運動が重要な場合は、ハーモニック回転アクチュエータがより適している可能性があります。

7.3 ロボティクス

ロボット関節には、多くの場合、コンパクトな寸法、高トルク密度、低バックラッシ、および精密な運動制御が求められます。

これらの用途では、コンパクトな伝動構造をロボット関節に統合できるため、ハーモニック回転アクチュエータが広く使用されています。

中空回転プラットフォームは、出力構造が外部荷重を直接支持する必要があるロボット位置決め機構、回転ワークステーション、その他の用途にも使用できます。

7.4 CNCおよび精密回転軸

CNC回転軸には、位置決め精度、剛性、負荷容量、速度、および熱安定性の組み合わせが求められます。

中空回転プラットフォームは、ワークと治具を直接支持する必要がある回転テーブルおよび位置決めステーションに適しています。

ハーモニック回転アクチュエータは、低バックラッシ、高減速比、およびコンパクトな統合が重要なコンパクト回転軸および機構に検討できます。

8. 一方を他方に置き換える前に、エンジニアは何を確認すべきか？

中空回転プラットフォームをハーモニック回転アクチュエータに置き換える場合、またはハーモニック回転アクチュエータを中空回転プラットフォームに置き換える場合、エンジニアは完全な機械負荷を評価する必要があります。

主要なパラメータには以下が含まれます。

• 可搬荷重および治具重量

• 必要な出力トルク

• ラジアル荷重

• アキシアル荷重

• 転倒モーメント

• 最大回転速度

• 連続回転速度

• 加速および減速

• 正逆転の頻度

• デューティサイクル

• 位置決め精度および繰返し精度

• ねじり剛性

• バックラッシ

• 設置スペース

• 中空径およびケーブル配線要件

• 必要な耐用年数

• 動作温度および熱条件

これらのパラメータにより、代替ソリューションが実際に機械の要件を満たせるかどうかが決まります。

例えば、偏心した治具を搭載する回転機構では、必要な回転トルク自体が特に高くない場合でも、大きな転倒モーメントが発生する可能性があります。

この場合、定格トルク値だけを見るよりも、出力側の軸受容量および構造剛性の方が重要になる可能性があります。

9. 結論

中空回転プラットフォームとハーモニック回転アクチュエータは、どちらも高精度回転運動ソリューションですが、すべての用途で自動的に相互代替できるわけではありません。

重荷重、ワークの直接支持、高剛性、大きな外部モーメント、および要求の厳しい回転ステーションには、中空回転プラットフォームがより適した選択となることがよくあります。

コンパクトな設置、軽量な機械設計、高減速比、低バックラッシ、高トルク密度、および統合された回転運動には、ハーモニック回転アクチュエータがより良い選択肢となる場合があります。

適切な選択は、最終的には機械の実際の運転条件によって決まります。

ある技術を別の技術に置き換える前に、エンジニアは可搬荷重、トルク、速度、加速度、ラジアル荷重およびアキシアル荷重、転倒モーメント、デューティサイクル、位置決め精度、剛性、耐用年数、設置制約、および制御要件を評価する必要があります。

これらの代替可能性の境界を理解することで、設備設計者は過剰設計と能力不足の両方を回避し、より信頼性が高く、コスト効率に優れた精密回転運動システムを実現できます。

特定の回転ステーションまたは自動化用途があり、中空回転プラットフォームとハーモニック回転アクチュエータのどちらが適しているかわからない場合は、HONPINEまでお問い合わせください。基本的な負荷、速度、精度、および設置要件をご提供いただければ、当社のエンジニアリングチームが適切な回転伝動ソリューションの評価をお手伝いします。
