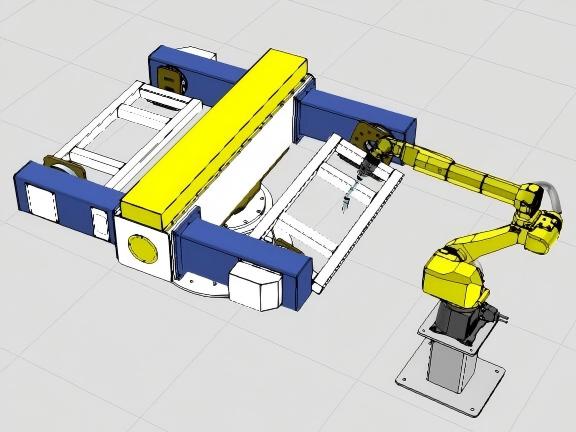

溶接ポジショナー用RV減速機：高負荷溶接用途における選定とトルク計算

はじめに

溶接ポジショナーは、自動溶接システムにおける重要な動作コンポーネントです。ワークを回転および再位置決めすることで、溶接ロボットまたは作業者が工程全体を通じて適切な溶接角度を維持できるようにします。しかし、大型溶接ポジショナー用では、回転駆動部には単純な減速をはるかに超える性能が求められます。十分な出力トルク、高いねじり剛性、安定した低速回転、高精度な位置決め、ならびに頻繁な加速、減速、正逆転時の信頼性の高い性能を提供しなければなりません。

このため、RV減速機は中・大型溶接ポジショナーに適した伝動ソリューションとして広く認識されています。従来のギヤ減速機と比較して、RVギヤ減速機は比較的コンパクトなパッケージで、高トルク密度、高剛性、低バックラッシ、および衝撃荷重への高い耐性を実現できます。

本記事では、ワーク質量、回転半径、出力速度、負荷トルク、慣性、加速度、および位置決め要件を考慮して、溶接ポジショナー用のRV減速機とサーボモーターを選定する方法について説明します。

溶接ポジショナーにRV減速機を使用する理由

溶接ポジショナーは通常、回転軸で高トルクを必要としながら、比較的低い出力速度で動作します。同時に、ワークの重量は数百kgから数千kgに及ぶ場合があります。

したがって、駆動システムはサーボモーターの高速かつ比較的低トルクの出力を、制御された高トルク回転運動へ変換する必要があります。

RV減速機は、溶接ポジショナーにとって重要な複数の特性を兼ね備えているため、この用途に特に適しています。

• 高減速比

• 高出力トルク

• 高ねじり剛性

• 低バックラッシ

• 高トルク密度

• 衝撃荷重に対する優れた耐性

• 低速回転時の安定動作

• サーボモーター位置決めシステムとの互換性

ただし、適切なRVギヤボックスはワーク重量だけに基づいて選定すべきではありません。実際の計算では、溶接ポジショナーの完全な機械特性および動作プロファイルを考慮する必要があります。

溶接ポジショナーの代表的な設計パラメータ

以下の予備仕様を持つヘッド・テールストック式溶接ポジショナーを考えます。

この計算の目的は、回転軸に必要なおおよその減速比、モータートルク、およびRV減速機のトルク容量を求めることです。

実際の機械では、これらの値を実際のワーク形状、重心位置、治具質量、慣性、加速時間、および運転サイクルに置き換える必要があります。

RV減速機の選定およびトルク計算

ステップ1：必要出力速度の計算

最大回転速度は次のように指定されています。

70°/s

角速度を毎分回転数に換算します。

nL = 70 / 360 × 60

したがって：

nL ≈ 11.67 rpm

したがって、溶接ポジショナーは最大運転速度において約11.7 rpmの出力速度を必要とします。

この低い出力速度が、サーボモーターと回転軸の間に高減速比の減速機が必要となる主な理由の一つです。

ステップ2：RV減速機の減速比を決定する

定格速度3000 rpmのサーボモーターを想定します。

i = nM / nL

数値を代入すると：

i = 3000 / 11.67 ≈ 257

したがって、速度整合の観点からは、およそ250:1の範囲の減速比が適しています。

例えば、減速比250:1の場合：

nL = 3000 / 250 = 12 rpm

対応する回転速度は次のとおりです。

12 × 360 / 60 = 72°/s

得られる最大出力速度は約72°/sであり、必要な70°/sをわずかに上回ります。

最終的な減速比は、利用可能なRV減速機の減速比、サーボモーターの速度範囲、および必要な動作プロファイルに従って選定する必要があります。

ステップ3：ワークの慣性を計算する

ワークの回転慣性は、溶接ポジショナーに必要な動的トルクに大きく影響します。

初期の工学的見積りとして、負荷は所定の回転半径に位置する等価質量として簡略化できます。

JL = m × R²

等価半径0.6 mの500 kgワークの場合：

JL = 500 × 0.6²

したがって：

JL = 180 kg·m²

これはあくまで予備的な近似値です。実際の溶接ポジショナーでは、総回転慣性には治具、チャック、取付プレート、カップリング、出力軸、およびその他の回転部品も含める必要があります。

大型または不規則なワークでは、実際の重心および慣性モーメントを計算することで、より信頼性の高い結果が得られます。

ステップ4：重力負荷トルクを計算する

ワークの重心が回転軸からオフセットしている場合、重力によって静的な負荷トルクが発生します。

基本的な関係式は次のとおりです。

TL = m × g × e

ここで、mはワーク質量、gは重力加速度、eは重心と回転軸の間の垂直距離です。

有効オフセットを600 mmと仮定した場合：

TL = 500 × 9.81 × 0.6

したがって：

TL ≈ 2943 N·m

この値は、想定した偏心負荷条件における重力トルクを示します。

ワークの物理的な半径と重心オフセットを区別することが重要です。ワークの重心が回転軸に近い場合、実際の重力トルクはこの保守的な例より大幅に小さくなります。

この区別は、実際の溶接ポジショナー用RV減速機を選定する際に重要です。

ステップ5：加速および減速トルクを考慮する

静的トルクは計算の一部にすぎません。

加速および減速時には、回転システムはワークの慣性も克服する必要があります。

慣性トルクは次式により見積もることができます。

TJ = JL × α

ここで、JLは総回転慣性、αはワーク側の角加速度です。

これは、同じ500 kgのワークを搭載する2台の溶接ポジショナーでも、加速時間が異なれば必要なRV減速機がまったく異なる可能性があることを意味します。

例えば、低速で滑らかな回転用に設計されたポジショナーは比較的低い動的トルクとなる場合がありますが、急速な加速および制動を行う高速ポジショナーでは、大幅に高いピークトルクが発生する可能性があります。

したがって、最終的なRVギヤボックス選定には、常に加速および減速プロファイルを含める必要があります。

ステップ6：必要なサーボモータートルクを計算する

RV減速機の出力トルクは、次のように近似できます。

Tout = TM × i × η

Tしたがって、必要なモータートルクは次のとおりです。

TM = Tout / (i × η)

以下を仮定します。

TL = 2943 N·m

i = 250

η = 0.85

モーター側トルクは次のようになります。

TM = 2943 / (250 × 0.85)

TM ≈ 13.85 N·m

予備的な安全係数2.0を適用する場合：

TM,rated = 13.85 × 2

TM,rated ≈ 27.7 N·m

したがって、この想定負荷条件では、サーボモーターの定格トルクは約28 N·m以上である必要があります。

3000 rpmで動作する一般的な11 kWサーボモーターは、約次のトルクを提供します。

T = 9550 × P / n

T = 9550 × 11 / 3000

T ≈ 35 N·m

この予備計算から、11 kW、3000 rpmのサーボモーターは、想定条件に対して十分な定格トルクを提供できることがわかります。

ただし、最終的なモーター選定では、ピークトルク、過負荷能力、熱容量、エンコーダ分解能、および完全なデューティサイクルも検証する必要があります。

ステップ7：出力トルクによりRV減速機を選定する

RV減速機は、必要な負荷トルクを連続的に伝達できるとともに、加速、減速、非常停止、および正逆転時の過渡トルクにも対応できなければなりません。

予備的な安全係数2.0を使用すると：

Tcontinuous ≥ 2943 × 2

Tcontinuous ≥ 5886 N·m

静的負荷トルクの3倍を用いた保守的なピーク負荷確認では：

Tpeak ≥ 2943 × 3

Tpeak ≥ 8829 N·m

したがって、この想定偏心負荷条件では、以下の能力を持つRV減速機が：

定格出力トルク ≥ 6000 N·m

および：

ピークトルク容量 ≥ 9000 N·m

さらなるモデル選定のための妥当な出発点となります。

実際の減速機は、メーカーの定格トルク、許容ピークトルク、使用係数、入力速度、寿命定格、およびデューティサイクルに従って選定する必要があります。

溶接ポジショナーでピークトルクが重要な理由

溶接ポジショナーが一定速度で動作することはほとんどありません。

一般的な動作サイクルには次が含まれます。

加速 → 定速回転 → 減速 → 停止 → 逆回転

これらの遷移中、ワークの慣性トルクが大きくなる可能性があります。

非常停止では、さらに高い過渡負荷が発生する場合があります。

このため、RV減速機を連続定格トルクのみに基づいて選定すると、伝動システムの容量不足につながる可能性があります。

以下のパラメータを併せて確認する必要があります。

• 連続出力トルク

• ピーク出力トルク

• 入力速度

• 出力速度

• 負荷慣性

• 加速および減速

• デューティサイクル

• ラジアル荷重およびアキシアル荷重

• バックラッシおよびねじり剛性

このアプローチにより、RV減速機選定のためのより信頼性の高い基準が得られます。

RV減速機のバックラッシと位置決め精度

位置決め精度も、自動溶接ポジショナーにとって重要な考慮事項です。

機械的な伝動チェーンは通常、次のように構成されます。

サーボモーター → RV減速機 → 出力軸 → 治具 → ワーク

このチェーン内の機械的誤差は、最終的なワーク位置に影響する可能性があります。

特にバックラッシは重要です。回転方向を反転すると、入力側と出力側の間に角度誤差が生じる可能性があるためです。

例えば、角度誤差を1 arcminと仮定します。

θ = 1 / 60 × π / 180

θ ≈ 0.000291 rad

回転半径600 mmの場合：

ΔL = θ × R

ΔL ≈ 0.000291 × 600

ΔL ≈ 0.175 mm

この例は、用途でワーク半径において約0.1 mmレベルの直線繰返し精度が要求される場合、減速機のバックラッシだけでも重要な要因となり得ることを示しています。

ただし、システムの位置決め精度は減速機のバックラッシだけから決定することはできません。

また、次の要素にも依存します。

• サーボエンコーダの分解能

• サーボ制御性能

• RV減速機の伝達精度

• ねじり変形

• 出力軸の剛性

• 治具の剛性

• 設置精度

• ワークの変形

したがって、高分解能エンコーダを使用しても、高い機械的位置決め精度が自動的に保証されるわけではありません。

溶接ポジショナーの位置決め性能を向上させる方法

低バックラッシ・高剛性RV減速機を使用する

低バックラッシかつ高ねじり剛性の減速機は、負荷変動および反転動作による角度変位の低減に役立ちます。

高分解能アブソリュートエンコーダを使用する

アブソリュートエンコーダはサーボシステムに正確なフィードバックを提供し、位置決めの不確実性を低減できます。

停電後の位置保持が必要な用途では、多回転アブソリュートエンコーダも検討できます。

出力側の構造剛性を高める

高性能なRV減速機であっても、出力軸、取付プレート、治具、または機械フレームの過大な変形を補償することはできません。

したがって、機械構造は実際のワーク負荷に対して十分な剛性を備えるよう設計する必要があります。

出力側位置フィードバックを検討する

高精度溶接ポジショナーでは、出力軸での直接位置フィードバックにより、モーター側エンコーダのみに依存する場合よりも、実際のワーク位置に関する正確な情報を得ることができます。

シングルドライブとデュアルドライブの溶接ポジショナー

ヘッド・テールストック式溶接ポジショナーでは、単一回転駆動またはデュアルドライブ構成のいずれかを使用できます。

シングルドライブ溶接ポジショナー

シングルドライブ設計では、1つの駆動システムが主回転トルクを提供します。そのため、RV減速機、出力軸、軸受構成、および機械フレームは、全負荷条件に対応できるよう設計する必要があります。

デュアルドライブ溶接ポジショナー

デュアルドライブ構成では、ワークの両端にサーボモーターと減速機を使用します。

負荷が均等に分散される場合、理論上は各駆動部が総平均トルクのおよそ半分を処理できます。

ただし、最終的な工学設計において総負荷を単純に2で割ることはできません。

機械的な芯出し、サーボ同期、剛性、摩擦、および負荷分布の差異により、2つの駆動システム間でトルク分担が不均等になる可能性があります。

したがって、デュアルドライブ溶接ポジショナーには、機械的同期と協調したサーボ制御の両方が必要です。

溶接ポジショナー用RV減速機の主な利点

高ねじり剛性

高ねじり剛性は、溶接中の安定したワーク位置決めの維持に役立ち、変動荷重による角度たわみを低減します。

高トルク密度

RVギヤ減速機は比較的コンパクトなハウジング内で高い出力トルクを発揮できるため、設置スペースが限られる大型回転軸に適しています。

低バックラッシ

低バックラッシは反転精度および繰返し位置決めの向上に役立ち、特にロボット溶接用途で重要です。

衝撃荷重に対する高い耐性

大型ワークでは、加速、減速、積載、および非常停止中に大きな過渡負荷が発生する可能性があります。適切なサイズのRV減速機は、これらの運転条件に必要な機械的堅牢性を提供できます。

サーボ制御動作に適している

RV減速機は、ACサーボモーターおよび高分解能エンコーダと組み合わせることで、自動溶接設備用の閉ループ回転位置決めシステムを構築できます。

500 kg溶接ポジショナー向けRV減速機選定例

本記事で取り上げた例では：

これらの予備計算に基づき、定格出力トルクが約6000 N·m以上で、十分なピークトルク容量を持つRV減速機を、さらなる評価の対象として検討できます。

正確な減速機モデルは、実際のワーク重心、総慣性、加速時間、運転サイクル、ラジアルおよびアキシアル荷重、取付構成、および必要寿命を確認した後に決定する必要があります。

溶接ポジショナー用RV減速機選定時の一般的な誤り

ワーク重量だけに基づいて減速機を選定する

500 kgのワークであっても、すべての用途で同じRVギヤボックス仕様が自動的に必要になるわけではありません。

重心オフセット、慣性、加速、および治具形状により、必要なトルクは大きく変化する可能性があります。

動的トルクを無視する

急加速、制動、または反転を伴う用途では、静的重力トルクだけでは十分ではありません。

最終計算には慣性トルクを含める必要があります。

モーター出力だけで選定する

11 kWのサーボモーターを使用しても、適切なRV減速機が自動的に決まるわけではありません。

減速機は、入力速度、出力トルク、ピークトルク、減速比、慣性、デューティサイクル、および機械的負荷に応じて適合させる必要があります。

バックラッシを無視する

減速機は十分なトルクを提供できても、その機械精度および剛性が用途に対して不十分な場合、必要な位置決め性能を満たせない可能性があります。

治具および回転構造を無視する

ワークだけが回転質量ではありません。チャック、治具、取付プレート、カップリング、軸、およびその他の部品も総回転慣性に寄与します。

結論

溶接ポジショナー用のRV減速機を選定するには、減速機をワーク重量に合わせるだけでは不十分です。負荷トルク、重心オフセット、回転慣性、加速、最大速度、ピークトルク、バックラッシ、ねじり剛性、および位置決め要件に基づいて、回転システム全体を評価する必要があります。

本記事で説明した500 kg溶接ポジショナーの例では、最大回転速度70°/sは約11.67 rpmの出力速度に相当します。3000 rpmのサーボモーターを使用する場合、約250:1の減速比により約12 rpmの出力速度が得られます。

想定した重心オフセット600 mmの条件では、計算された重力トルクは約2943 N·mです。予備的な安全係数を適用すると、連続出力トルク要件は約5886 N·mに達し、保守的なピーク負荷確認では約8829 N·mとなります。

これは、大型溶接ポジショナー向けの高トルク・高剛性RVギヤ減速機を選定する際の有用な出発点となります。

ただし、実際の機械設計では、実際のワーク重心、完全な回転慣性、加速および制動プロファイル、治具質量、ラジアルおよびアキシアル荷重、運転サイクル、および選定したRV減速機の具体的な技術データを用いて、これらの計算を精緻化する必要があります。

適切に適合したRV減速機とサーボモーターは、ロボット溶接ポジショナー、溶接ロータリー装置、およびその他の大型自動回転設備に必要な、高トルク、高精度位置決め、安定した低速回転、および機械的剛性の組み合わせを提供できます。
