HONPINE TCHL ハーモニックドライブアクチュエータのインテリジェントロボティクス用途における特長は?

身体性知能が急速に進化する時代において、HONPINEはイノベーションへの投資を拡大し、新しいTCHLハーモニックドライブアクチュエータを発表しました。この記事では、HONPINE TCHLハーモニックドライブアクチュエータがロボットメーカーから信頼を獲得している主要な性能上の優位性について考察します。

HONPINE TCHLハーモニックドライブアクチュエータはどのような業界背景のもとで開発されたのですか?

ヒューマノイドロボットの分野では、ハーモニックジョイントは重要な構成部品であり、その性能と設計はロボットの柔軟性、可搬能力、コスト効率に直接影響します。ヒューマノイドロボットの用途が工業製造からサービス産業へと拡大し続ける中で、ハーモニックジョイントに対する市場需要も急速に高まっています。

しかし、現在の市場は依然として多くの課題に直面しています。一方で、従来のハーモニックジョイントは比較的重く、ロボットの可搬能力と柔軟性を制限しています。軽量なロボット設計の重要性が高まるにつれて、この問題はますます顕著になっています。他方で、既存のソリューションには、力-位置制御精度、設置の利便性、コスト管理の面で依然として明確な限界があります。実際の用途では、ユーザーは精度不足、複雑な設置プロセス、全体コストの高さといった問題にしばしば直面します。これらの課題は、ヒューマノイドロボットのさまざまな業界でのより広範な普及を制約するだけでなく、より高効率で、より柔軟で、より費用対効果の高いハーモニックジョイントソリューションに対する市場の切迫した需要を浮き彫りにしています。

こうした業界課題に対応するため、HONPINE TCHLシリーズは大幅な性能向上と最適化されたソリューションを提供し、さまざまなアプリケーションシナリオの複雑な要件に効果的に対応するとともに、ヒューマノイドロボティクスとハイエンドインテリジェント製造に新たな選択肢をもたらします。

HONPINE TCHLハーモニックドライブアクチュエータがロボットメーカーに支持されるのはどのような利点によるものですか?

ヒューマノイドロボット向けの強化学習は、高性能な関節センシング能力に大きく依存しています。効果的なSim-to-Real転移を実現するために、関節はミリ秒レベルの遅延、高い信号対雑音比のトルクフィードバック、広いダイナミックレンジ、および優れた線形性を備え、モデル予測制御およびインピーダンスベースのアルゴリズムにおける高周波力制御要件をサポートする必要があります。

HONPINE TCHLシリーズのハーモニックジョイントは、自社開発の一体型クロスローラーベアリング技術とコンパクトな構造最適化を採用し、極限の軽量性能を実現しています。サイズや重量を増やすことなく、この設計はジョイントモジュールの半径方向寸法と軸方向寸法の両方を大幅に縮小します。現在、最小モデルであるTCHL-11Mは、重量わずか0.35 kgでありながら、ピークトルク25 Nmを発揮します。最大モデルのTCHL-32Hは、重量わずか3.3 kgで、ピークトルク799 Nmを実現します。市場にあるほとんどの外部力センサーソリューションと比較して、この一体型設計は、剛性の低下や感度の低下といった問題を回避します。

一体型クロスローラーベアリング技術の適用は、伝達効率と構造剛性を向上させるだけでなく、TCHLシリーズハーモニックジョイントアクチュエータにおける力-位置ハイブリッド閉ループ制御の基盤も提供します。組み込みトルクセンシング技術により、TCHLシリーズは高精度力センサーを工業グレードの高精度ハーモニック減速機の出力端に直接統合し、従来の外部センサーソリューションに伴う構造柔軟性の問題を効果的に排除しています。これにより、出力位置およびトルクデータのリアルタイム収集が可能となり、強化学習アルゴリズムに対してネイティブな高帯域幅力フィードバックサポートを提供します。

力-位置ハイブリッド閉ループ制御と組み合わせることで、TCHLシリーズのセンサーは位置モードとトルクモードの間のスムーズな切り替えも可能にし、精密組立および力制御アプリケーションにおける動的応答性能を大幅に向上させます。

ヒューマノイドロボットのマルチシナリオ応用は、ハーモニックジョイントモジュールに対して、より包括的な技術要件も求めています。これらのモジュールは、軽量設計、高剛性、高出力密度のバランスを実現しなければなりません。さらに、複雑な工業環境および屋外環境に適応するためには、IP65、防振性、電磁両立性といった高い保護性能が不可欠です。

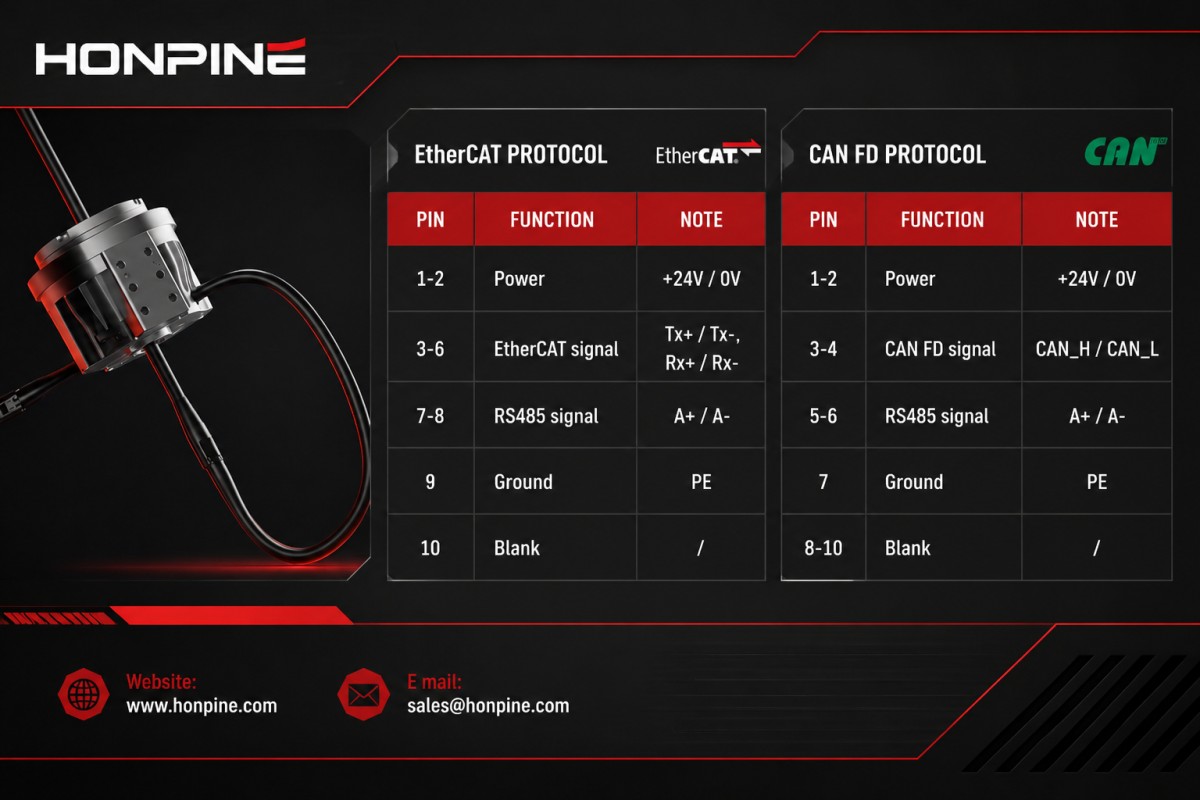

システム統合レベルでは、HONPINE TCHLシリーズは一体型の電気機械インターフェース設計を採用しており、動力伝達とEtherCATおよびCAN FDなどのリアルタイム通信プロトコルを単一のコネクタに統合しています。8 mmのケーブル径は中空配線に対応しており、これによりロボットシステム全体の電磁両立性が向上するだけでなく、多関節協調制御の厳格な同期要件も満たします。IP65保護等級により、粉塵や湿気などの過酷な環境においても長期的な運用安定性が確保されます。

設置の柔軟性に関しては、TCHLシリーズのハーモニックジョイントハウジングは6面にわたって複数の標準機械インターフェースを統合しており、両側固定、底面直接取付け、半径方向側面取付けを含むさまざまな取付け方法をサポートしています。これにより、ロボット全体の構造最適化が大いに容易になります。ジョイント設計にはすでに機械インターフェースが確保されているため、アダプターフランジや追加コネクタの使用を大幅に削減できます。

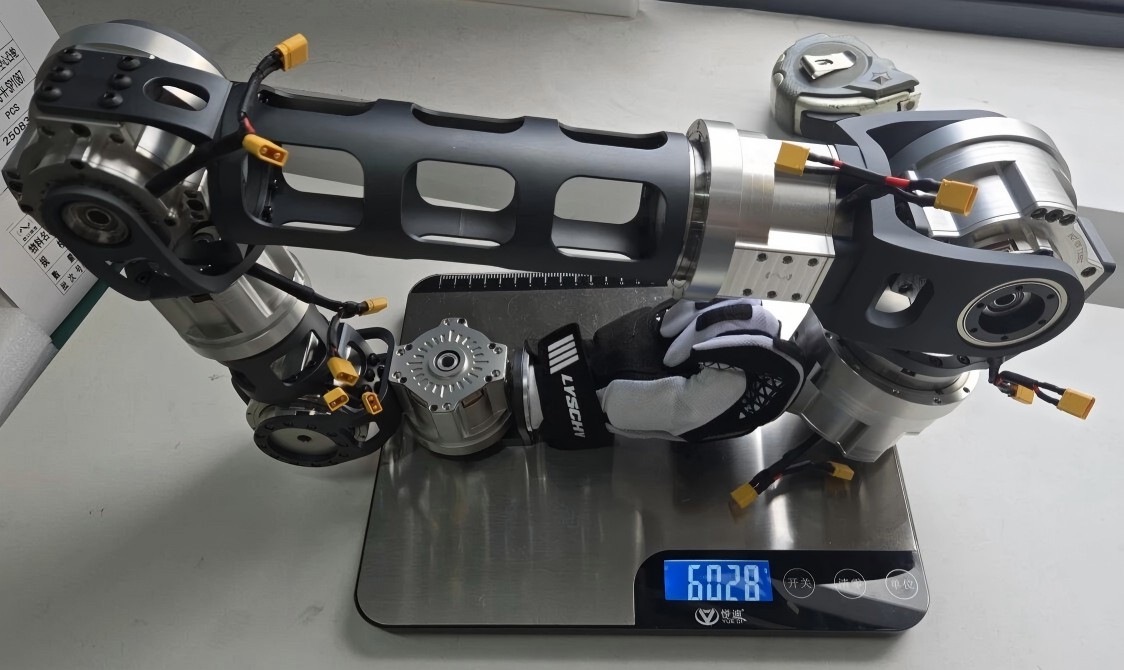

TCHLシリーズのハーモニックジョイントで組み立てられた単一のロボットアームは、重量わずか6 kgでありながら、有効可搬重量5 kgをサポートし、83%という優れた可搬重量対自重比を実現しています。

HONPINEのハーモニック減速機、遊星およびハーモニックジョイントモジュールの詳細については、追加情報をご希望の際はぜひお問い合わせください。
