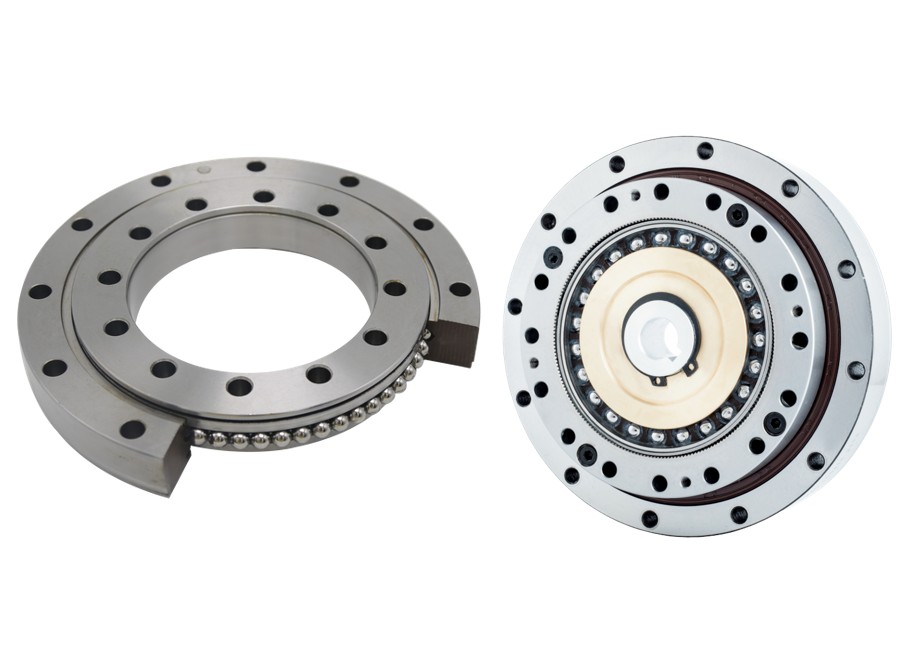

なぜ交差ローラーベアリング式ハーモニック減速機はロボット関節に最適なのか?

ロボット用ハーモニック減速機において、クロスローラーベアリングは運動精度と構造剛性を確保するための重要な部品です。その性能は、ロボットの繰返し位置決め精度、耐荷重能力、ならびに使用寿命に直接影響します。

クロスローラーベアリングのハーモニック減速機が不可欠とされる理由とは？

1. 一体支持による双方向荷重能力

運転中、ロボット関節にはラジアル荷重とアキシアル荷重が同時に作用します。ローラーを90°で交差配置した構造により、クロスローラーベアリングは単一のベアリング構造で複数方向の荷重に対応できます。これにより、複雑な複数ベアリングの組み合わせが不要となり、スペース要件を低減します。

2. 高剛性による高精度位置決め

点接触に依存するボールベアリングとは異なり、クロスローラーベアリングはローラーと軌道面の線接触を採用しています。密な交差配置と組み合わせることで、この設計は極めて高いラジアル剛性とアキシアル剛性を実現します。

その結果、ロボットは荷重下での変形が少なく、応答が速く、より高精度な位置決めが可能になります。これにより、ハーモニック減速機が持つ「ゼロバックラッシ」と高いねじり剛性性能を十分に発揮できます。

3. ロボット関節を小型化するためのコンパクト構造

1つのクロスローラーベアリングで、複数の従来型ベアリングからなる複雑な組立てを置き換えることができます。これにより、ハーモニック減速機全体が大幅にコンパクトになり、ロボット関節の小型化・軽量化設計に重要な支援を提供します。

クロスローラーベアリング採用ハーモニックドライブ減速機の軸受すきまには、どのような特性がありますか？

1,予圧によりゼロバックラッシを実現します。

クロスローラーベアリングでは、ラジアルすきまとアキシアルすきまが相互に関連し、互いに影響を及ぼします。ロボットのような高精度用途では、意図的に「負のすきま」を作り出すためにベアリングへ予圧を与える必要があります。

これにより内部すきまは完全になくなり、ゼロバックラッシ、高剛性、高精度を実現するための中核的な技術手法となります。

2. 極めて厳しい精度要求

ベアリングのわずかな振れでも、ロボットのエンドエフェクタでは大きな位置決め誤差として増幅される可能性があります。そのため、輪郭精度、真直度、角度、表面粗さの測定は、サブミクロン、あるいはナノメートルレベルの精度に達していなければなりません。

クロスローラーベアリングのハーモニック減速機の性能は、どのように確保されるのですか？

1. ゼロバックラッシのための予圧技術

クロスローラーベアリングのラジアルすきまとアキシアルすきまは互いに作用し合います。高精度ロボット用途では、予圧を与えて負のすきまを作り出し、内部ガタを完全に排除します。これが、ゼロバックラッシ、高剛性、優れた位置決め精度を実現する鍵です。

2. 超高精度な製造精度

わずかなベアリングの振れでも、ロボットのエンドエフェクタに目立つ位置ずれを生じさせる可能性があります。そのため、輪郭精度、真直度、角度精度、表面仕上げなどのパラメータは、サブミクロンまたはナノメートルレベルで管理する必要があります。

クロスローラーベアリングのハーモニック減速機は、なぜロボット関節に適しているのですか？

ハーモニック減速機は、ロボット関節の「トルク増幅器」として機能します。コンパクトサイズ、高減速比、高精度、ゼロバックラッシを特長とし、現在ではヒューマノイドロボット関節の標準的なソリューションとなっています。

ベアリングは、ハーモニック減速機内部に不可欠な中核部品です。

適用位置

ハーモニック減速機内には通常、クロスローラーベアリング、または同等のフレキシブルベアリング構造が使用されています。

機能

このベアリングは、ハーモニック減速機内のフレックススプラインの変形を支持・案内し、同時に回転運動を直接伝達します。その性能は、減速機の精度、剛性、使用寿命を直接左右します。
