高精度回転運動および産業用自動化のための小型DDモーター

はじめに：小型DDモーターが産業オートメーションで重要性を増している理由

産業オートメーション機器の小型化、高速化、高精度化が進むにつれ、回転運動システムにはますます厳しい要求が課されています。3C電子機器製造、半導体装置、レーザー加工、精密検査、医療機器、工作機械などの用途では、回転軸は限られた設置スペース内で正確な位置決めと高速な動的応答を実現する必要があります。

従来の回転駆動システムは、サーボモーターに減速機、カップリング、追加の取付部品などの機械式伝達機構を組み合わせることが一般的です。この構成は高い出力トルクを得ることができ、多くの産業用途に適していますが、追加の伝達部品によってシステムサイズ、機械的複雑性、反射慣性が増加する可能性があります。

小型のDDモーター、すなわちダイレクトドライブモーターは、異なるアプローチを提供します。モーターのトルクを減速機を介して伝達する代わりに、モーターが負荷を直接駆動します。このダイレクトドライブ構成は、機械式伝達部品の数を減らすことができ、高速応答、精密なモーション制御、コンパクトな機械設計が求められる回転用途に特に適しています。

ただし、ダイレクトドライブが常に最適なソリューションとは限りません。用途で非常に高い出力トルク、高トルク密度、またはコンパクトなパッケージ内で大きな減速比が必要な場合、ハーモニックサーボアクチュエータには重要な利点があります。そのため、回転運動ソリューションを選定する際には、これら2つの技術の違いを理解することが不可欠です。

小型DDモーターとは？

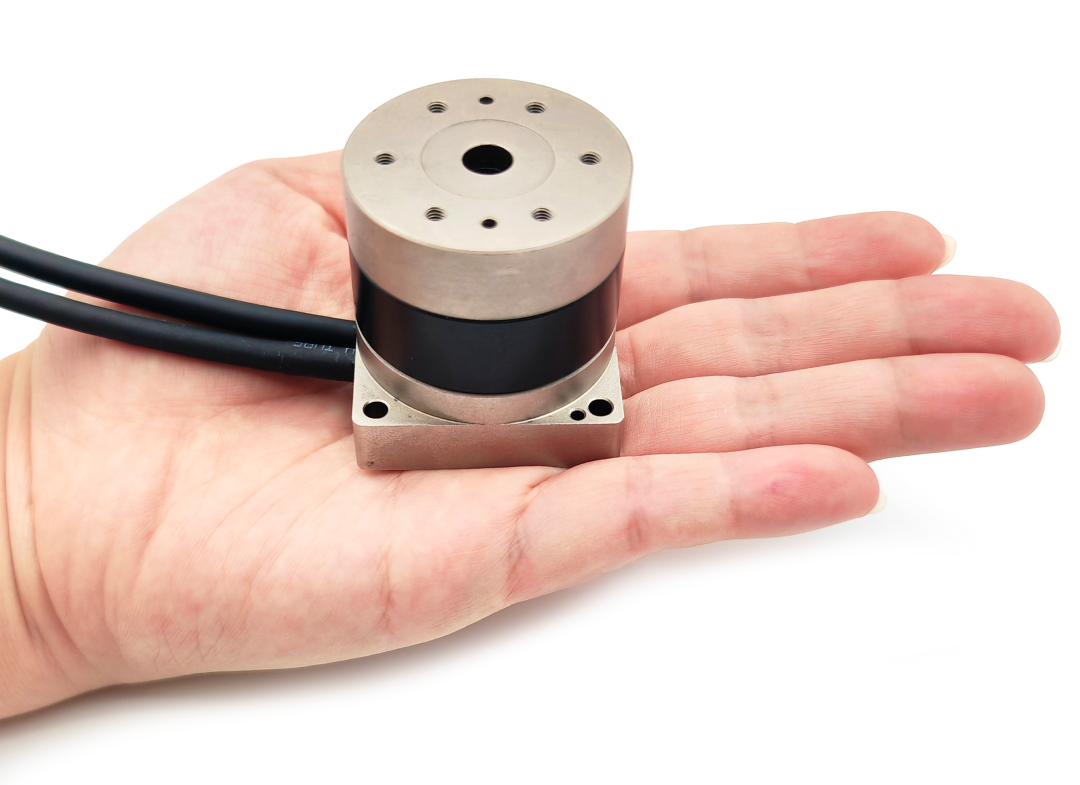

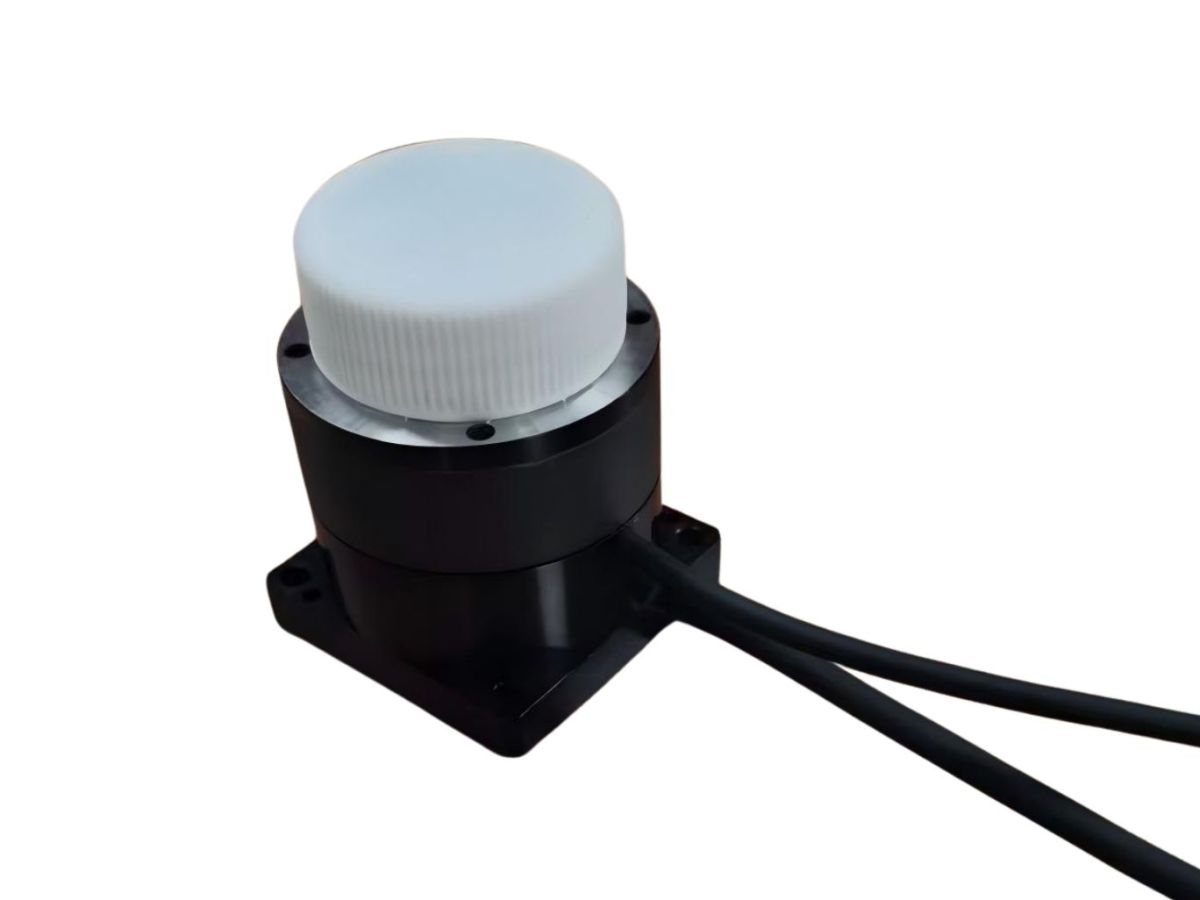

小型DDモーターとは、モーターと被駆動機構の間に従来の減速機を必要とせず、負荷を回転させるよう設計されたコンパクトなダイレクトドライブモーターです。

減速機と組み合わせるサーボモーターとは異なり、DDモーターの出力は回転負荷に直接接続できます。そのためモーターは回転運動システムの一体的な一部となり、電磁的なトルク発生源から最終負荷までの機械式伝達段数を減らします。

この構成は、設置スペースが限られたコンパクトな自動化装置で特に有用です。回転軸周辺の利用可能なスペースには、軸受、エンコーダ、ケーブル、治具、光学部品、センサー、その他の機構も配置する必要がある場合があります。そのため、伝達部品のサイズと数を減らすことで、機械設計の自由度を高められます。

システム構成に応じて、小型DDモーターは高分解能エンコーダ、精密軸受、モータードライバ、モーションコントローラと組み合わせ、コンパクトで応答性の高い回転軸を構成できます。

小型ダイレクトドライブモーターを選ぶ理由

設置スペースが限られた装置向けのコンパクト構成

小型DDモーターの最も重要な利点の一つは、その直接的な機械構成です。

減速機を備えた従来のサーボシステムでは、減速機、カップリング、取付構造、および関連部品のために追加スペースが必要です。ダイレクトドライブモーターは従来の減速段を不要にするため、エンジニアはより統合された回転機構を設計できます。

これは、設置スペースのわずか1 mmが機械全体の構成に影響し得る半導体装置、3C自動化、光学検査システム、医療機器、その他の機械において特に価値があります。

直接トルク伝達

ダイレクトドライブシステムでは、モータートルクは減速機構を通さず、直接負荷へ伝達されます。

これにより、モーターと出力軸間の歯車かみ合いがなくなり、機械式伝達部品の数も減少します。その結果、モーションシステムではモータートルクと負荷運動の関係をより直接的にできます。

この構成は、頻繁な加減速、高速スキャン、割出し、回転速度の急速な変化を伴う用途に特に適しています。

高速オートメーションのための高い動的応答性

従来の減速機を使用しないDDモーターは、モーターと負荷の間に直接的なトルク伝達経路を提供できます。

これは、急速な加速、減速、始動停止動作、または頻繁な回転方向の変更を必要とする用途で有利です。高い動的応答性は、高速検査装置、スキャン機構、電子機器製造装置、精密位置決めシステムにおいて特に重要です。

ただし、実際の動的性能は、モーター、駆動システム、負荷慣性、コントローラ、エンコーダ、軸受、機械剛性、システム全体の設計に依存します。

ダイレクトドライブ技術による高精度回転運動

減速機バックラッシの排除

バックラッシは、精密回転運動における重要な検討事項です。

従来の歯車伝達システムでは、かみ合う歯車間のすき間によって機械的バックラッシが生じる可能性があります。精密減速機であっても、エンジニアは伝達精度、組立公差、弾性変形、長期的な機械的挙動を考慮する必要があります。

DDモーターは、モーターと負荷の間に従来の減速機を使用しません。したがって、ダイレクトドライブの伝達経路には歯車かみ合いバックラッシがありません。

これは、すべてのDDモーターシステムが自動的により高い位置決め精度を実現することを意味するものではありません。回転軸の最終精度は、エンコーダ分解能、軸受精度、機械剛性、熱変形、取付誤差、制御アルゴリズム、負荷条件にも依存します。

主な利点は、ダイレクトドライブ構成によって機械式伝達誤差の潜在的な発生源を一つ除去できることです。

高分解能位置フィードバック

位置フィードバックも、精密回転運動における重要な要素です。

高分解能エンコーダは、詳細な角度位置情報をモーションコントローラに提供でき、システムは回転軸位置を継続的に監視し、指令軌道に基づいて補正を行えます。

用途に応じて、インクリメンタルエンコーダまたはアブソリュートエンコーダを使用できます。停電後も回転軸の位置を保持または直ちに特定する必要がある用途では、アブソリュート位置フィードバックも有用です。

したがって、エンコーダの選定はモーター、ドライバ、コントローラ、機械構造、および要求されるシステム精度と併せて検討すべきです。

柔軟な機械統合のためのフレームレス・トルクモーター

フレームレス・トルクモーターとは？

フレームレス・トルクモーターは、通常、標準的なサーボモーターに見られる従来のモーターハウジング、シャフト、および完全な機械アセンブリを除き、ステータとロータで構成されるモーター部品です。

これにより、機械メーカーはモーターを自社の機械構造に直接組み込むことができます。

例えば、フレームレス・トルクモーターは、カスタム回転シャフト、精密軸受配置、エンコーダ、機械構造と統合することで、高度にカスタマイズされた回転軸を構成できます。

この構成は機械設計の柔軟性を高め、標準モーターの寸法が特殊機械の要件に適合しない場合に特に有用です。

フレームレスモーターがコンパクトな回転軸に適している理由

フレームレスモーターでは、機械設計者がモーター、軸受、シャフト、エンコーダ、負荷間の機械的関係を定義できます。

完全なモーターハウジングに合わせて機械を設計する代わりに、エンジニアは既存の機械構成にモーターを組み込むことができます。

これは、コンパクトな回転ステージ、ロボット関節、光学機器、半導体機械、検査システム、およびスペースと機械統合が重要なその他の用途において価値があります。

したがって、小型DDモーター用途では、フレームレス・トルクモーターがカスタマイズされたダイレクトドライブ回転軸を開発するための有効な基盤となります。

小型DDモーターとハーモニックサーボアクチュエータの比較

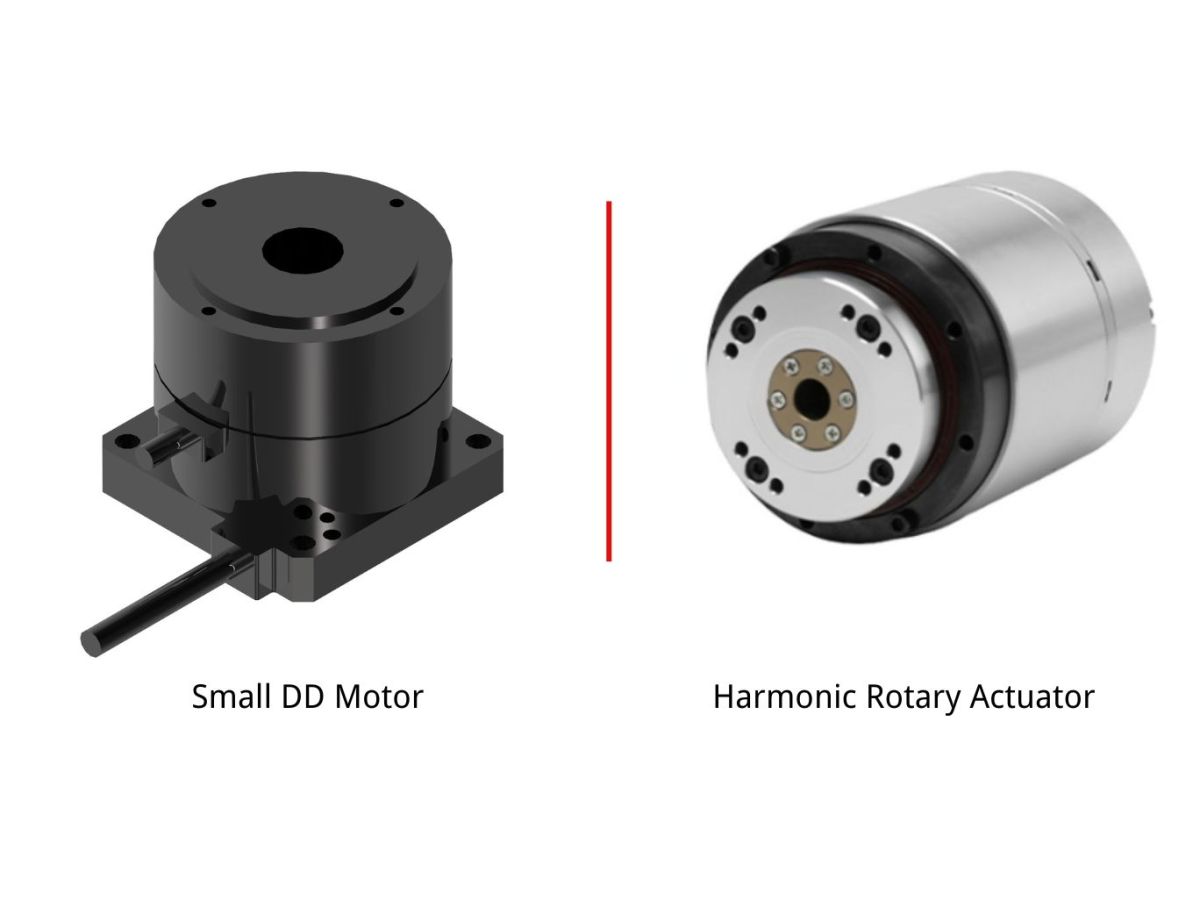

DDモーターとハーモニックサーボアクチュエータはいずれも精密回転運動に使用できますが、根本的に異なる伝達構成を採用しています。

DDモーターは負荷を直接駆動する一方、ハーモニックサーボアクチュエータはサーボモーター、ハーモニック減速機構、位置フィードバックシステムを組み合わせます。両者の選択は主に、必要な速度、出力トルク、トルク密度、機械構成、利用可能な設置スペースによって決まります。

DDモーター：ダイレクトドライブと高い動的応答性

DDモーターの主な特長は、負荷を直接駆動することです。

モーターと負荷の間に従来の減速機がないため、システムは直接的なトルク伝達経路を実現し、歯車かみ合いバックラッシを回避できます。

これによりDDモーターは、高速回転用途、迅速な割出し、スキャン機構、精密検査装置、および高減速比よりも動的応答性が重要な回転軸に特に適しています。

一方で、モーターは必要な負荷トルクを直接発生させなければなりません。そのため、大型または重量のある負荷では、必要なモーターサイズが大幅に大きくなる可能性があります。

ハーモニックサーボアクチュエータ：高出力トルクとコンパクトな統合

ハーモニックサーボアクチュエータは、モーターと出力軸の間に減速機構を使用します。減速比により、コンパクトな機械構造を維持しながら、モーター速度をより高い出力トルクに変換できます。

このため、ハーモニックサーボアクチュエータは、高出力トルク、高トルク密度、コンパクトな寸法、精密な角度位置決めが求められる用途に特に適しています。

ハーモニックサーボアクチュエータは、ロボット関節、回転軸、精密位置決めシステム、および出力負荷がモーター単体で効率的に直接供給できるトルクを大幅に上回るその他の機構に幅広く適用されます。

モーター、ハーモニック減速機、エンコーダ、その他の部品を単一のアクチュエータアセンブリに統合できるため、各伝達部品を個別に設計する場合と比較して、システム全体を装置へ組み込みやすくなる可能性もあります。

DDモーターとハーモニックサーボアクチュエータの選び方

選定は、単にモーター仕様を比較するのではなく、実際の運動要件から始めるべきです。

回転軸に高い回転速度、急速な加減速、直接的なトルク応答、シンプルな伝達経路が必要な場合、DDモーターは有力な候補となります。

用途に高出力トルク、高トルク密度、大きなトルク増幅、またはコンパクトなロボット関節構成が必要な場合は、ハーモニックサーボアクチュエータの方が適している可能性があります。

比較は複数の工学的パラメータにまとめられます。DDモーターは一般にダイレクトドライブ、高速動作、動的応答性を重視し、ハーモニックサーボアクチュエータは出力トルク、トルク密度、減速能力、統合された機械構成を重視します。

どちらの技術もすべての用途で優れているわけではありません。適切な選択は、用途の負荷、速度、慣性、スペース、精度、デューティサイクル、機械的要件に依存します。

用途別DDモーターおよびハーモニックサーボアクチュエータの選定

高速・高精度回転軸

高い回転速度、急速な加速、頻繁な運動変化を必要とする回転軸では、DDモーターが直接的で応答性の高い駆動構成を提供できます。

用途には、スキャンシステム、検査プラットフォーム、高速割出し機構、および一部の半導体製造システムが含まれます。

高トルク・コンパクト回転軸

回転軸がコンパクトな全体構造を維持しながら高出力トルクを発生する必要がある場合、ハーモニックサーボアクチュエータがより良いソリューションとなる可能性があります。

減速機構により、モーターはより高い回転速度で動作しつつ、出力軸でより高いトルクを発生できます。この構成は、設置スペースが限られる一方で負荷トルク要件が比較的高い場合に特に有用です。

ロボット関節用途

ロボット関節には、多くの場合、高トルク、コンパクトな寸法、位置フィードバック、機械剛性、制御された運動の組み合わせが求められます。

多くのロボット関節用途では、モーター、減速機、エンコーダ、その他の部品を一体化できるため、ハーモニックサーボアクチュエータは実用的な統合構成を提供します。

ダイレクトドライブ、高速運動、または特定の動的特性がより重要であり、必要な関節トルクを機械的減速なしで達成できる場合には、DDモーターもロボット関節で使用できます。

精密検査および半導体装置

半導体装置および精密検査装置では、制御された角度位置決めと安定した運動性能を備えたコンパクトな回転機構が求められることが多くあります。

DDモーターは、ダイレクトドライブと動的応答性が重要となる高速スキャンおよび位置決め用途に適しています。

回転機構により高い出力トルクが必要な場合、または限られた設置スペース内で高度に統合された駆動ソリューションが必要な場合には、ハーモニックサーボアクチュエータを検討できます。

産業オートメーションにおける小型ダイレクトドライブモーターの用途

3C電子機器製造

3C製造装置には通常、コンパクトな機械構造、高い生産速度、再現性のある運動が求められます。

小型DDモーターは、高速かつ精密な回転運動が必要な電子部品位置決め、回転割出し、検査、組立、その他の自動化機構に使用できます。

ダイレクトドライブ構成は、伝達部品を減らし、コンパクトな装置の機械構造を簡素化するのに役立ちます。

半導体製造装置

半導体装置では、高精度とともに、装置サイズ、安定性、モーション制御に対する厳しい要件が求められることが多くあります。

回転機構は、ウエハ搬送、検査、位置決め、光学システム、その他の半導体プロセスに見られます。

小型DDモーターは、高速回転運動と応答性の高い位置決めが必要な用途に、コンパクトなダイレクトドライブソリューションを提供できます。

レーザー加工システム

レーザー切断、レーザー溶接、レーザーマーキング、その他のレーザー加工システムでは、ワーク位置決め、角度調整、スキャン、または協調運動のために回転軸を使用する場合があります。

急速な角度運動と直接的なトルク制御が重要な場合に、DDモーターを使用できます。

モーターはエンコーダおよびモーションコントローラと組み合わせて、閉ループ回転運動システムを構成することもできます。

工作機械および精密回転テーブル

精密回転テーブルおよび工作機械の回転軸には、異なる速度および負荷条件下で安定した運動が求められます。

DDモーターは、高速応答とダイレクトドライブが重要な回転テーブル、割出し機構、検査ステージ、その他の回転システムに使用できます。

非常に高い出力トルクまたは大幅なトルク増幅が必要な用途では、減速機付きアクチュエータがより適切な構成となる場合があります。

医療機器および光学機器

医療機器および光学機器では、コンパクトで制御可能な回転機構が求められることが多くあります。

例として、光学位置決め、レンズ調整、試料回転、検査プラットフォーム、精密スキャン機構が挙げられます。

小型DDモーターは直接的な回転運動を提供すると同時に、装置メーカーが特定用途に合わせてモーター、軸受、エンコーダ、機械構造を最適化することを可能にします。

適切な小型DDモーターの選定方法

連続トルクおよびピークトルク要件の計算

DDモーター選定の最初のステップは、負荷に実際に必要なトルクを決定することです。

連続トルクはモーターが必要な負荷で長時間動作できるかを決定し、ピークトルクは加速、減速、始動、停止、および過渡的な負荷条件に関連します。

モーターはピークトルクだけで選定すべきではありません。連続動作点および熱的制約も考慮する必要があります。

負荷慣性の評価

負荷慣性は、ダイレクトドライブモーター選定における最も重要なパラメータの一つです。

高慣性負荷では、加速および減速時により大きなトルクが必要です。これは回転テーブル、治具、大径負荷、頻繁に速度または方向を変える機構で特に重要です。

したがって、必要な加速、減速、運動プロファイル、サイクルタイムは、負荷慣性と併せて検討すべきです。

トルク・速度曲線の確認

モータートルクと速度は密接に関係しています。

定格トルクのみに基づいてモーターを選定するのではなく、エンジニアは実際の動作速度におけるトルク・速度曲線を評価すべきです。

高速用途では、供給電圧、逆起電力、巻線設計、ドライバ能力、熱的制約などの要因も考慮する必要があります。

エンコーダおよび位置フィードバック要件の考慮

エンコーダの選定は、必要なモーション制御性能に基づいて行うべきです。

高分解能エンコーダはより詳細な位置フィードバックを提供しますが、エンコーダ分解能を機械の最終位置決め精度と混同すべきではありません。

機械剛性、軸受精度、熱変形、取付公差、制御アルゴリズム、振動、負荷条件はいずれも最終システム精度に影響を与える可能性があります。

熱管理の考慮

コンパクトなDDモーターが高い連続トルクを発生する必要がある場合、熱管理は特に重要になります。

モーターの取付構造、放熱経路、周囲温度、デューティサイクル、許容温度上昇をすべて評価する必要があります。

コンパクトな装置では、エンジニアはモーターサイズ、トルク出力、動作速度、放熱能力のバランスを取る必要がある場合があります。

コンパクトDDモーター選定時の一般的な誤り

外形寸法だけでモーターを選ぶ

より小型のモーターが必ずしも用途に適したモーターとは限りません。

トルク、速度、負荷慣性、デューティサイクルを無視し、外径または長さだけに基づいてモーターを選定すると、システム性能が不足する可能性があります。

選定プロセスは、実際の運動プロファイルと負荷要件から開始すべきです。

ピークトルクだけを見る

ピークトルクは通常、連続動作性能ではなく短時間の能力を示します。

機械を連続運転する必要がある場合、定格連続トルクおよび熱性能はピークトルクより重要になる可能性があります。

したがって、連続および動的な両方の動作条件を分析すべきです。

負荷慣性を無視する

負荷慣性が適切に評価されない場合、モーターは十分なトルクを持つように見えても、必要な加速または減速を実現できない可能性があります。

これは大型回転テーブル、治具、高慣性負荷で特に重要です。

エンコーダ分解能が機械精度と等しいと考える

エンコーダ分解能はモーション制御システムの一部にすぎません。

高分解能エンコーダは詳細な位置フィードバックを提供できますが、機械変形、振動、軸受精度、取付誤差、熱的影響によって、実際の機械精度が依然として制限される場合があります。

そのため、位置決め性能を決定する際にはモーションシステム全体を評価すべきです。

モーションシステム全体を考慮せずにモーターを選定する

DDモーターは独立して動作するものではありません。

モーター、ドライバ、エンコーダ、コントローラ、軸受、機械構造、負荷は、一つのモーションシステムとして連携する必要があります。

このため、モーター選定では電気的互換性、フィードバック要件、制御プロトコル、機械的取付、負荷特性、熱条件を考慮すべきです。

小型ダイレクトドライブモーター技術の将来動向

産業オートメーション機器がより小型の機械構成、より高い生産速度、より統合されたモーションシステムへと進むにつれ、コンパクトなダイレクトドライブ技術の重要性はさらに高まると考えられます。

将来の小型DDモーターでは、より高いトルク密度、改善された熱性能、より高分解能のフィードバック、より柔軟な機械統合、より高いシステム統合に重点が置かれる可能性があります。

フレームレス・トルクモーターも、アブソリュートエンコーダ、統合モータードライバ、高度なモーションコントローラと組み合わされ、コンパクトな回転駆動システムを構成する機会が増える可能性があります。

同時に、ダイレクトドライブ技術はハーモニックサーボアクチュエータなどの減速機付きアクチュエータ技術と共存し続けます。すべての用途で減速機ベースのアクチュエータを置き換えるのではなく、DDモーターとハーモニックアクチュエータは異なる運動要件に対応し続けます。

したがって機械メーカーにとって重要なのは、単に最小のモーターを選ぶことではなく、モーター、フィードバックシステム、コントローラ、軸受、機械構造を完全な回転運動システムとして設計することです。

小型DDモーターに関するFAQ

小型DDモーターとは？

小型DDモーターは、従来の減速機を使用せず、回転負荷に直接接続するコンパクトなダイレクトドライブモーターです。

コンパクトな機械構造、高速回転、急速な動的応答、精密な回転運動制御を必要とする用途に特に適しています。

DDモーターとサーボモーターの違いは？

DDモーターは負荷を直接駆動しますが、従来のサーボモーターは必要な出力トルクと速度を得るために、減速機またはその他の伝達機構と組み合わせる場合があります。

DDモーターは一般に高速ダイレクトドライブ用途により適しており、減速機構を備えたサーボシステムは高出力トルクまたはトルク増幅が必要な場合により適しています。

DDモーターは減速機付きモーターより高精度ですか？

必ずしもそうではありません。

DDモーターは伝達経路から歯車かみ合いバックラッシを除去するため、精密運動に有利となる場合があります。ただし、最終的な機械精度は、エンコーダ、軸受システム、機械剛性、取付精度、制御アルゴリズム、熱的影響、負荷条件にも依存します。

したがって、モーターの種類だけを比較するのではなく、モーションシステム全体を評価すべきです。

DDモーターとハーモニックサーボアクチュエータの違いは？

DDモーターは負荷を直接駆動しますが、ハーモニックサーボアクチュエータはモーターと出力の間にハーモニック減速機構を使用します。

DDモーターは一般に、高速、直接トルク伝達、動的応答性を重視する用途により適しています。

ハーモニックサーボアクチュエータは一般に、高出力トルク、高トルク密度、コンパクトな減速、統合型回転駆動を必要とする用途により適しています。

小型DDモーターは3C製造に適していますか？

はい。

小型DDモーターは、コンパクトな寸法と応答性の高い回転運動が重要な電子部品位置決め、検査、回転割出し、組立装置、その他の3C自動化用途に使用できます。

小型DDモーターは半導体装置に使用できますか？

はい。

小型DDモーターは、半導体検査、位置決め、ウエハ搬送、光学システム、スキャン機構、その他の回転運動用途に使用できます。

具体的なモーターは、トルク、速度、負荷慣性、エンコーダ要件、環境条件、機械全体の構成に従って選定すべきです。

フレームレス・トルクモーターとは？

フレームレス・トルクモーターは、通常、従来のモーターハウジングおよび完全なシャフトアセンブリを持たず、ステータとロータを含むモーター部品です。

機械メーカーはモーターを自社の機械構造に直接統合できるため、カスタマイズされた回転軸、ロボット関節、精密ステージ、コンパクトな自動化装置に適しています。

ハーモニックサーボアクチュエータではなく小型DDモーターを選ぶべきなのはいつですか？

用途で高い回転速度、急速な加減速、ダイレクトドライブ、高い動的応答性を優先する場合は、小型DDモーターを選択してください。

用途により高い出力トルク、高トルク密度、減速能力、コンパクトな統合型アクチュエータ構造が必要な場合は、ハーモニックサーボアクチュエータを選択してください。

最終決定は、実際のトルク、速度、慣性、精度、デューティサイクル、設置要件に基づいて行うべきです。

適切な小型ダイレクトドライブモーターの選び方は？

まず、必要な連続トルク、ピークトルク、動作速度、負荷慣性、加速、減速、デューティサイクルを計算します。

次に、トルク・速度曲線、エンコーダ要件、熱条件、機械的取付、ドライバ互換性、モーション制御構成全体を評価します。

要求の厳しい用途では、モーター仕様だけで選定するのではなく、機械および制御システム全体と併せてモーターを評価すべきです。

結論

小型DDモーターは、産業オートメーションにおける精密回転運動に対し、コンパクトで直接的なアプローチを提供します。

従来の減速機を排除することで、DDモーターは直接的なトルク伝達経路を提供し、歯車かみ合いバックラッシを回避し、応答性の高い回転運動を実現できます。これらの特性により、小型ダイレクトドライブモーターは、高速検査、3C製造、半導体装置、レーザー加工、精密回転テーブル、光学システム、その他の設置スペースが限られた自動化用途に適しています。

ただし、ダイレクトドライブはすべての回転軸にとって理想的なソリューションではありません。用途に高出力トルク、高トルク密度、大きなトルク増幅、または高度に統合されたロボット関節が必要な場合、ハーモニックサーボアクチュエータには大きな利点があります。

したがって、適切な選択はモーターサイズや定格トルクを単純に比較するのではなく、モーション要件全体に基づいて行うべきです。

機械メーカーにとって重要なのは、駆動構成を用途に適合させることです。DDモーターはダイレクトドライブ、高速性、動的応答性に、ハーモニックサーボアクチュエータはコンパクトな高トルク・高トルク密度の回転運動に適しています。

トルク、速度、慣性、エンコーダフィードバック、機械剛性、熱性能、設置スペースを総合的に評価することで、エンジニアは精度、応答性、コンパクト性、システム統合の適切なバランスを実現する回転駆動構成を選定できます。
