ロボットアーム向けロボット関節モジュールのサイズ選定方法：実践的なエンジニアリングガイド？

はじめに

適切なロボット関節モジュールの選定は、ロボットアーム設計における重要な要素です。しかし、関節の選定はモーターのトルク定格を単純に比較することから始めるべきではありません。ロボットアームは連成した機械システムであり、ある関節の性能は、他の関節の負荷、慣性、および動的要件に直接影響を与える可能性があります。

一般的な方法として、ロボットの公称可搬重量に従って関節モジュールを選定する方法があります。しかし、可搬重量は総負荷の一部にすぎないため、これにより過大設計または過小設計となる可能性があります。関節は、リンク、エンドエフェクタ、ケーブル、センサー、その他の統合コンポーネントを含む、下流側の機械構造も動かす必要があります。加速および減速時には、回転慣性を克服するために追加のトルクが必要です。したがって、選定する関節は、適切な安全余裕を維持しながら、静的要件と動的要件の両方を満たす必要があります。

関節質量も見落とされやすい要因の一つです。より重い関節はより大きなトルク容量を提供する場合がありますが、その追加質量がロボットベースから離れた位置に設置されると、ロボットアームの他の部分が受ける慣性負荷を増加させる可能性があります。最終的には、より大きな上流側モーターが必要となり、システム全体の加速性能を低下させるおそれがあります。

このため、ロボット関節のサイジングの目的は、利用可能な中で最大の関節を選ぶことではありません。ロボットアームの質量や慣性を不必要に増加させることなく、必要なトルク、速度、剛性、熱性能、および使用条件を満たせる、実用上最小の関節を特定することです。

本記事では、負荷計算、回転慣性、関節質量、トルク密度、機械的統合、およびシステムレベルの最適化に焦点を当て、ロボットアーム用ロボット関節モジュールをサイジングするための実践的なエンジニアリングアプローチを解説します。

1. ロボット関節の選定は機械モデルから始めるべきです

ロボット関節モジュールを選定する前に、ロボットアームは、リンク寸法、リンク質量、可搬重量、エンドエフェクタ、関節位置、およびおおよその重心を含む機械モデルとして表現する必要があります。

このモデルの目的は、必ずしもプロジェクトの開始時に複雑なシミュレーションを作成することではありません。簡略化された機械モデルでも、各軸のトルク要件に関する有益な情報を得ることができます。

各関節について、エンジニアは関節が動かす必要のある下流側質量と、その質量が関節軸からどの程度離れた位置にあるかを把握する必要があります。

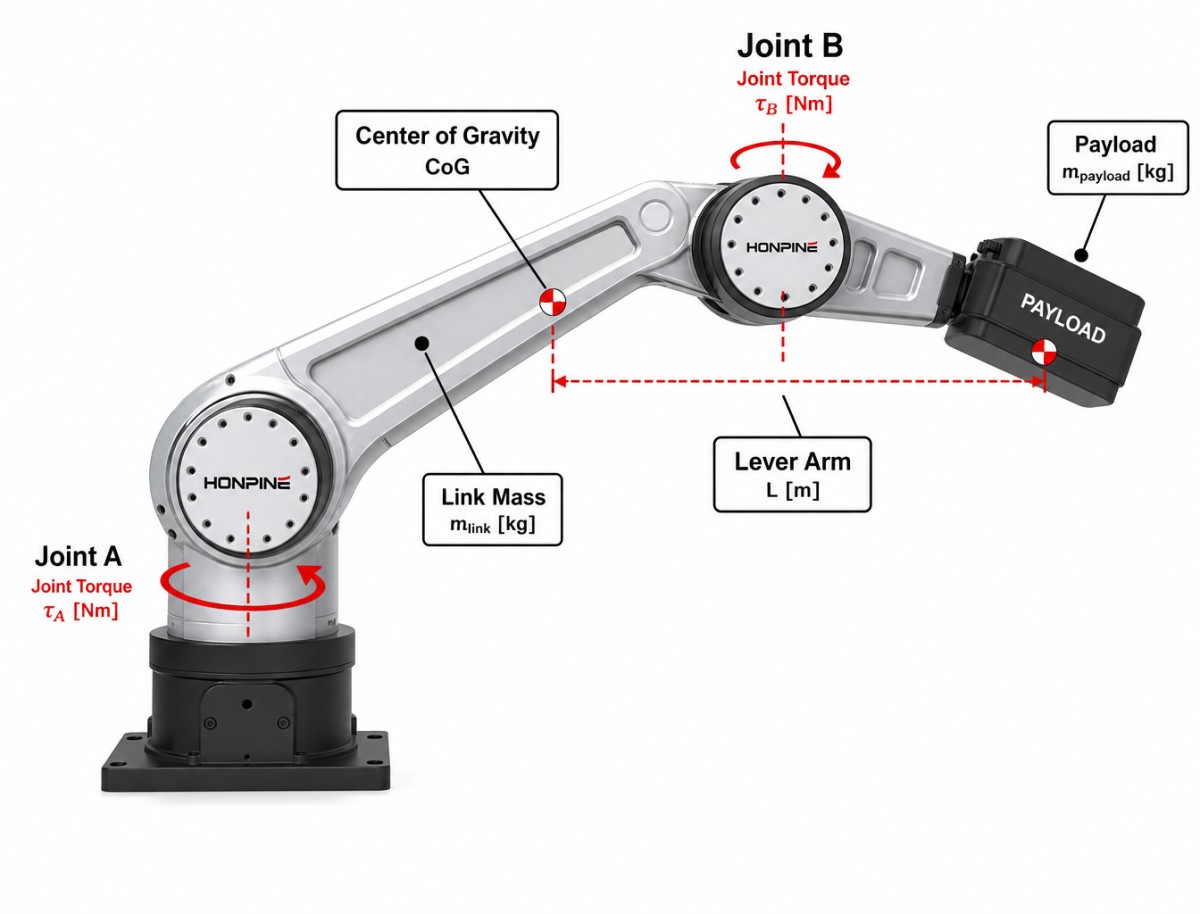

単純な静的近似は、次のように表すことができます。

T = m × g × L

ここで、Tは重力トルク、mは下流側質量、gは重力加速度、Lは関節軸と重心の間の垂直距離を表します。

この式は、必要トルクを可搬重量だけから決定できない理由を示しています。ロボット自体のリンクおよびコンポーネントの質量は、特にアームが伸長姿勢で動作する場合、トルク要件の大きな部分を占める可能性があります。

したがって、適切な関節サイジングプロセスは、製品カタログではなく機械構造から始めるべきです。

2. 可搬重量は関節負荷の一部にすぎません

ロボットアームが特定の可搬能力を持つと説明される場合、可搬重量が必要な関節トルクを決定すると考えがちです。

実際には、関節は下流側アセンブリ全体を動かす役割を担います。

ロボット構造によっては、これに可搬物、エンドエフェクタ、リンク、ベアリング、ケーブル、センサー、およびアームのより先端側に配置された他の関節モジュールが含まれる場合があります。

質量が関節軸から遠いほど、重力トルクへの寄与は大きくなります。

例えば、ロボットアームが水平に伸びる場合、関節軸と下流側重心との距離は大幅に増加することがあります。アームを折りたたんだ状態では比較的小さいトルクしか発生しない同じ可搬重量でも、アームを完全に伸ばすと、はるかに大きなトルクを発生させることがあります。

これは、関節のサイジングにおいて、単一の公称位置に依存するのではなく、代表的なロボット姿勢および最悪条件のロボット姿勢を考慮すべきことを意味します。

実務上の問いは単に次のことではありません。

"ロボットの可搬重量はいくらか？"

問うべきなのは次のことです。

"この関節は、最も厳しい動作条件において、合計でどれだけの下流側質量を動かす必要があり、その質量はどこに位置しているのか？"

この区別は、信頼性の高いロボットアームを設計するうえで基本的なものです。

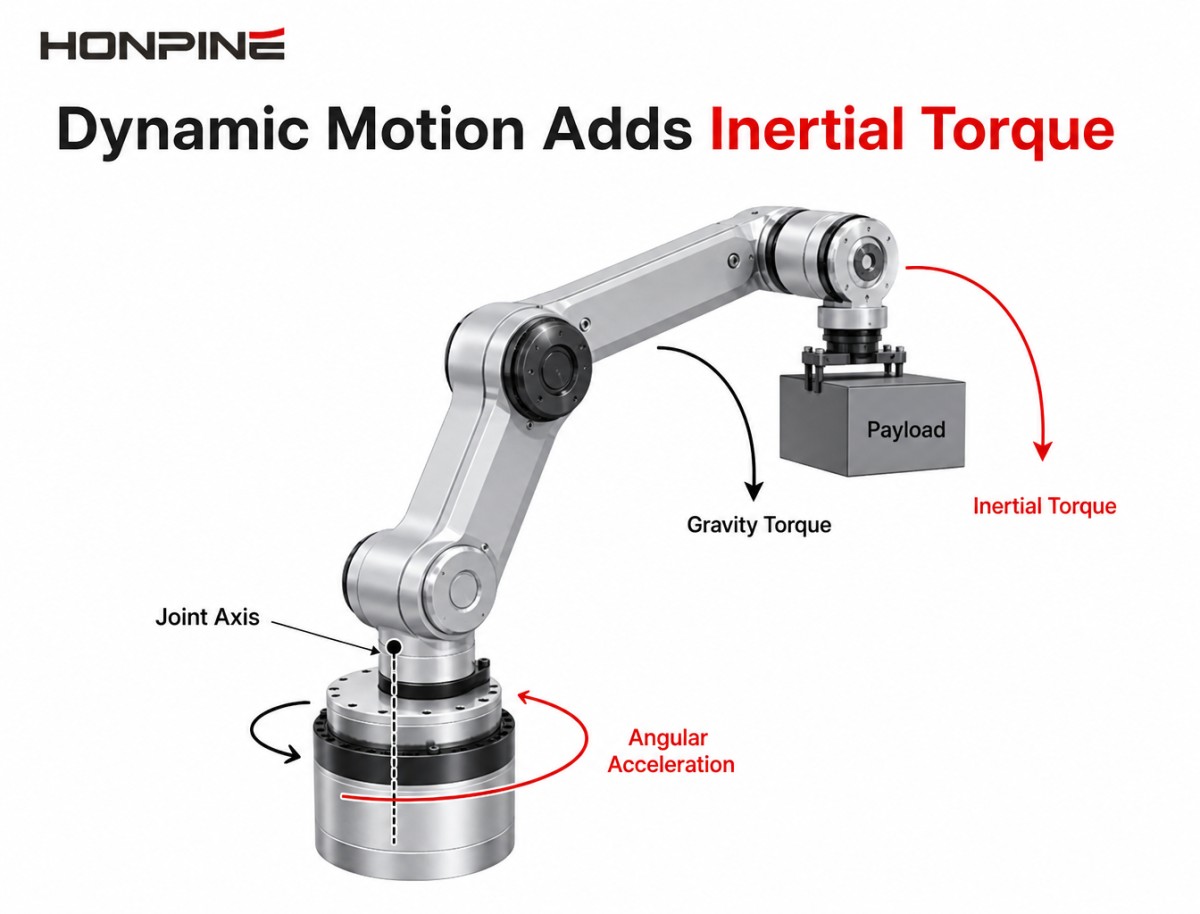

3. 動的運動では慣性トルクが加わります

静的トルク計算は有用な出発点となりますが、急加速および急減速が必要なロボットアームには十分ではありません。

動的運動中、関節は下流側構造の回転慣性を加速させるためのトルクも発生させる必要があります。

基本的な関係式は次のとおりです。

T_inertia = J × α

ここで、Jは等価回転慣性を表し、αは角加速度を表します。

したがって、総トルク要件は次のように考えることができます。

T_required = T_gravity + T_inertia + T_external

外力項には、エンドエフェクタが発生させる力、プロセス負荷、ケーブル力、またはその他の用途固有の外乱が含まれる場合があります。

これは、ロボットアームが高速ピックアンドプレース、マシンテンディング、組立、検査、または頻繁な加速・減速を伴うその他の用途向けに設計される場合に特に重要です。

静的条件下では十分に見える関節でも、動的運転中には大幅に大きなトルクが必要になる場合があります。

このため、可能な限り実際のモーションプロファイルを使用すべきです。最大速度だけでは動的トルク要件は決まりません。加速、減速、可搬物の分布、および移動構造の回転慣性も同様に重要となる可能性があります。

4. 関節質量はロボット全体の要件を変える可能性があります

ロボット関節のサイジングで最も重要な考慮事項の一つは、選定した関節自体の質量です。

関節モジュールがロボットアームに設置されると、その重量は他の関節にとっての下流側負荷の一部となります。

つまり、より重い関節を選定すると、機械システム全体のトルク要件が変わる可能性があります。

簡単な例を考えてみましょう。ロボットアームの先端付近により重い関節を設置すると、その質量はロボットベースに近い関節が加速させなければならない負荷に加わります。追加質量によりより大きな上流側関節が必要になる場合、その上流側関節自体も重くなり、さらに負荷が増加する可能性があります。

これにより、関節サイズとロボット質量の間にはシステムレベルの関係が生まれます。

回転慣性を考慮すると、この影響はさらに大きくなります。簡略化した点質量の場合、回転慣性は次のように近似できます。

J = m × r²

ここで、mは質量、rは回転軸からの距離です。

距離は二乗されるため、先端側質量の比較的小さな増加でも、上流側関節が受ける慣性に不釣り合いに大きな影響を与える可能性があります。

これが、過剰なトルク容量を持つ関節を選ぶことが、性能を改善する代わりにロボット全体の性能を低下させる場合がある理由です。

最適な関節は一般に、不必要な質量を追加せずに十分な性能を提供する関節です。

5. トルク密度はロボットアーム設計の重要なパラメータです

ロボットアームでは最大トルクが重要ですが、それだけを単独で評価すべきではありません。

トルク密度は、ロボット関節モジュールを比較するためのもう一つの有用な指標です。

実用的には、トルク密度は、関節がその質量または物理的体積に対してどれだけの出力トルクを提供できるかを表します。

高トルク密度の関節は、コンパクトかつ軽量なロボット構造を維持しながら、必要な出力トルクを提供できます。

これは、関節がロボットベースから離れた位置に設置される場合に特に有用です。

先端側質量を削減すると、上流側関節のトルクおよび慣性要件を低減できます。その結果、軽量で高トルク密度の関節による利点は、設置された個別軸を超えて広がる可能性があります。

例えば、コンパクトなハーモニック関節モジュールが、より大型の代替品よりも少ない質量で必要トルクを提供できる場合、先端側重量の低減によりロボットアーム全体の機械的バランスを改善できます。

これは、より高い加速度、より低いエネルギー消費、構造負荷の低減、および動的応答の改善に寄与する可能性があります。

したがって、候補となるロボット関節モーターまたはハーモニックロボット関節モジュールを比較する際には、エンジニアは出力トルク、関節質量、外形寸法、および実際の用途要件の関係を考慮すべきです。

6. すべての関節を同じ理由で過大設計しないでください

ロボットアーム全体に過大な関節を使用すると、複数の軸で同じ製品を使用できるため、エンジニアリングが簡素化されるように見える場合があります。

しかし、このアプローチは不必要な質量とコストをもたらす可能性があります。

高負荷軸に適した関節は、低負荷軸には過剰な場合があります。必要でない箇所にその大型関節を設置すると、有用な性能を必ずしも改善することなくロボットの質量を増加させます。

追加された質量は、他の関節への負荷も増加させる可能性があります。

ロボットアームメーカーにとってより良い目標は、複数の適切なサイズおよびトルククラスを持つ標準化された関節プラットフォームを構築することです。

これにより、各軸の実際の要件に応じて異なる関節容量を選定しながら、同一の基本的な機械・電気設計思想を維持できます。

標準化はエンジニアリングと生産の複雑さを低減できますが、標準化はすべての軸がまったく同じ関節を使用すべきことを意味するものではありません。

理想的なアプローチは、適切なトルク対重量バランスを維持しつつ、関節バリエーションの数を最小化することです。

7. 機械サイズはトルクと併せて評価する必要があります

ロボット関節モジュールはロボットアーム構造内に収まる必要がありますが、コンパクトな外形寸法を必要な機械性能と切り離して評価すべきではありません。

利用可能な設置スペース、取付インターフェース、関節長、出力構造、ベアリング配置、ケーブル配線、および周辺コンポーネントは、いずれも最終的な関節設計に影響します。

十分なトルクを持ちながら軸方向長が過大な関節は、アーム構造の大幅な再設計を必要とする場合があります。

同様に、コンパクトな関節は機械的には収まっても、意図したデューティサイクルに対して十分な連続トルクまたは熱容量を備えていない場合があります。

これが、関節選定を機械設計と併せて実施すべき理由です。

候補モジュールごとに、エンジニアは製品のトルクおよび速度特性を、全体寸法および質量と比較すべきです。目的は、利用可能な機械的エンベロープ内で、関節がロボットの性能要件を満たせるかどうかを判断することです。

コンパクトなロボットアームでは、トルク、質量、直径、および設置容積のこのバランスが、単一の仕様よりも重要になる場合があります。

8. 連続トルクとピークトルクはモーションプロファイルから評価する必要があります

ロボットアームのトルク要件は、運転中に一定ではありません。

異なるロボット姿勢および運動段階では、大きく異なる負荷が発生することがあります。

加速中は、関節が回転慣性を克服する必要があるため、必要トルクが増加する可能性があります。持続的な静止姿勢では、重力トルクが支配的な要因になる場合があります。急減速時には、システムが別の高トルク状態を経験する可能性があります。

このため、エンジニアは連続運転要件とピーク運転要件を区別すべきです。

関節は短時間の加速イベントに対して十分なピークトルクを持っていても、熱容量が不十分であれば連続運転には適さない可能性があります。

逆に、ピークトルク容量を増やすためだけに非常に大型の関節を選定すると、不必要な質量をもたらす可能性があります。

正しいアプローチは、関節の連続能力とピーク能力を実際のロボットモーションプロファイルと比較することです。

反復サイクルを伴う用途では、平均熱負荷は瞬間的なピーク負荷と大きく異なる可能性があるため、デューティサイクルも考慮する必要があります。

9. 関節選定はロボット全体モデルを通じて検証する必要があります

初期トルク計算は始まりにすぎません。

候補となる関節モジュールを選定した後は、その実際の質量および寸法をロボットアームモデルに組み込む必要があります。

これは、選定された関節が機械システムの一部となるため重要です。

例えば、初期計算で1 kgの関節を想定しているにもかかわらず、選定した製品の重量が1.8 kgである場合、下流側質量の計算を更新する必要があります。追加質量は上流側関節の必要トルクを変化させる可能性があります。

同じ原則は重心と回転慣性にも適用されます。

したがって、実践的なエンジニアリングワークフローは反復的です。設計者は最初に必要トルクを見積もり、適切な関節を選定し、実際の関節質量および寸法でロボットモデルを更新し、システム要件を再計算したうえで、選定したモジュールが引き続き適切であるかを確認します。

このアプローチは、すべての関節を一度だけ選定し、元の計算が有効であると仮定するよりも信頼性が高い方法です。

10. 実践例：6軸ロボットアームのサイジング

可搬重量約2 kg、リーチ約500 mmの6軸ロボットアームを考えてみましょう。

この二つの数値だけでは、正しい関節モジュールを決定するには不十分です。リンク質量、関節質量、エンドエフェクタ重量、可搬物の重心、加速度、速度、およびロボット姿勢も考慮する必要があります。

設計プロセスは、アームの簡略化された機械モデルを作成することから始められます。

各関節について、下流側の総質量とその重心を計算します。次に、最も厳しい代表的姿勢における重力トルクを決定します。

続いて、必要な角加速度に基づいて慣性トルクを計算します。

得られたトルク要件は、質量、直径、長さ、速度、剛性、および熱特性を考慮しながら、候補となる関節モジュールと比較できます。

予備モジュールを選定した後、それらの実際の質量をロボットモデルに追加し、計算を繰り返します。

この反復プロセスにより、一見魅力的な高トルク関節が不必要に重いこと、あるいは高トルク密度を持つ小型関節の方が全体としてより良い解決策を提供することが明らかになる場合があります。

したがって、最終選定は、個別の製品仕様ではなくロボットアーム全体に基づいて行うべきです。

11. ハーモニック関節モジュールがコンパクトなロボットアームを支える仕組み

ハーモニック伝達は、高減速比、コンパクトな寸法、高トルク密度、および低バックラッシを提供できるため、ロボット動作システムで広く使用されています。

ロボット関節モジュールに統合される場合、ハーモニック伝達は、ロボットアーキテクチャに必要なモーター、エンコーダ、およびその他の機能と組み合わせることができます。

この統合の価値は、ロボットの設置スペースが限られている場合に特に明確になります。

コンパクトなハーモニック関節アクチュエータは、ロボット構造内に収める必要がある個別コンポーネントの数を減らし、機械的統合を簡素化できます。

ただし、適切なハーモニック関節は、引き続きロボットの実際の要件に従って選定する必要があります。

減速比、出力トルク、速度、関節質量、寸法、剛性、熱性能、エンコーダ構成、および制御インターフェースは、すべてシステム設計の中で考慮すべきです。

統合関節の目的は、単に複数のコンポーネントを一つのハウジングに組み込むことではありません。ロボットアームの機械および制御アーキテクチャに組み込むことができる、実用的なモーションユニットを提供することです。

12. 電気および制御の統合は機械設計時に考慮する必要があります

本記事は機械的サイジングに焦点を当てていますが、電気的統合を機械設計の完了後まで先送りすべきではありません。

選定したロボット関節モジュールは、ロボットの電源、コントローラ、通信アーキテクチャ、およびフィードバックシステムと連携する必要があります。

統合関節については、エンジニアは必要な電源電圧、電流容量、通信インターフェース、エンコーダ構成、ドライバアーキテクチャ、および利用可能なフィードバックデータを確認すべきです。

この情報は、特に複数の関節モジュールが共通のDC電源システムで動作する場合、ロボット全体のアーキテクチャに影響を与える可能性があります。

電力ケーブルおよび通信ケーブルの物理的な配線も、機械設計の段階で考慮する必要があります。適切な内部ケーブル経路を提供する関節は、ロボットアーム全体の実装を簡素化できます。

重要な原則は、関節を独立したモーターコンポーネントとして扱うのではなく、機械的統合と電気的統合を併せて評価することです。

13. ロボット関節サイジングへのシステムレベルアプローチ

信頼性の高いロボット関節サイジングプロセスは、相互に関連する複数のエンジニアリング段階を通じて要約できます。

第1段階は、ロボットの形状および運転条件を定義することです。これには、リンク寸法、質量分布、可搬重量、エンドエフェクタ、速度、加速度、および作業サイクルが含まれます。

第2段階は、各軸の静的および動的トルク要件を計算することです。

第3段階は、トルク、速度、質量、寸法、剛性、および熱容量に基づいて候補関節モジュールを比較することです。

第4段階は、選定した関節質量を完全な機械モデルに組み込み、上流側要件を再計算することです。

第5段階は、代表的な姿勢、加速度、連続運転、および熱負荷を含む、ロボットの実際の運転条件下で最終構成を検証することです。

このプロセスにより、各関節がロボットアーム全体への影響を考慮せずに独立して選定されるという一般的な設計上の誤りを防止できます。

14. HONPINEによるロボット関節モジュール選定へのアプローチ

HONPINEは、ロボットおよび産業オートメーション用途向けに、ハーモニック減速機、ハーモニック関節モーター、ハーモニックロータリーアクチュエータ、遊星減速機、および統合モーションソリューションを提供しています。

ロボットアームプロジェクトでは、可搬重量の数値をモーターのトルク定格に単純に対応させるのではなく、機械システムの実際の要件に基づいて関節選定を評価できます。

主なパラメータには、可搬重量、アームリーチ、リンク質量、関節速度、加速度、デューティサイクル、設置寸法、必要トルク、電源、および制御アーキテクチャが含まれます。

これらのパラメータは、モーター、ハーモニック伝達、エンコーダ、ドライブアーキテクチャ、および機械インターフェースの適切な組み合わせを評価するために使用できます。

カスタムロボット用途では、関節選定プロセスはロボットの機械モデルおよび負荷要件から始めることができます。その後、候補となる関節モジュールを、トルク容量、質量、寸法、速度、および統合要件に従って評価できます。

このアプローチにより、関節を独立コンポーネントとして扱うのではなく、ロボットアームと併せて関節アーキテクチャを最適化できます。

15. ロボット関節モジュールのサイジングチェックリスト

ロボット関節モジュールを最終決定する前に、エンジニアは関節とロボットアームの完全な関係を検証すべきです。

各軸について、可搬物、エンドエフェクタ、リンク、ケーブル、センサー、および関節が動かす必要のあるその他のコンポーネントを含む下流側質量を計算する必要があります。重心は、代表的なロボット姿勢および最悪条件のロボット姿勢において考慮する必要があります。

静的重力トルクと動的慣性トルクは別々に計算する必要があります。必要な連続トルクおよびピークトルクを、実際の運転サイクルと比較する必要があります。

選定した関節の質量は、上流側関節のトルクおよび慣性要件を変える可能性があるため、完全なロボットモデルに組み込む必要があります。

エンジニアは、トルク密度、関節寸法、速度、剛性、熱容量、機械インターフェース、ケーブル配線、電源、および制御互換性も比較すべきです。

最終的な目的は、不必要な質量または機械的複雑さを追加することなく、ロボットの性能要件を満たす関節を選定することです。

結論

ロボットアーム用のロボット関節モジュールのサイジングは、システムレベルのエンジニアリング課題です。

可搬重量は計算の一部にすぎません。関節は下流側のリンク、エンドエフェクタ、ケーブル、センサー、およびその他のコンポーネントも動かす必要があります。動的運転中は、回転慣性と加速度によって追加のトルク要件が生じます。同時に、選定した関節の質量は、他の関節が受ける負荷と慣性に影響を与える可能性があります。

このため、単に最高トルクの関節を選ぶことが最適な設計戦略となることはほとんどありません。

より効果的なアプローチは、各軸の負荷を計算し、重力トルクと慣性トルクを評価し、候補関節モジュールの質量およびトルク密度を考慮したうえで、選定したコンポーネントを機械モデルに含めてロボットアーム全体を検証することです。

コンパクトかつ高精度なロボットアームでは、適切にサイジングされたハーモニックロボット関節モジュールは、コンパクトな実装、高トルク密度、高減速比、および高精度な回転運動という有用な組み合わせを提供できます。

目標は、すべての関節を可能な限り高出力にすることではありません。

目標は、各モジュールが必要な性能を提供しながら、ロボットアーム全体を軽量で応答性が高く、機械的に効率的に保つ、バランスの取れた関節アーキテクチャを構築することです。

HONPINEは、ロボットおよびオートメーション用途向けにハーモニック伝達および統合モーションソリューションを提供しています。特定のロボットアームプロジェクトでは、可搬重量、リーチ、リンク質量、関節速度、加速度、デューティサイクル、および設置要件を提供することで、適切なロボット関節モジュールを評価するための確かな基礎を得られます。
