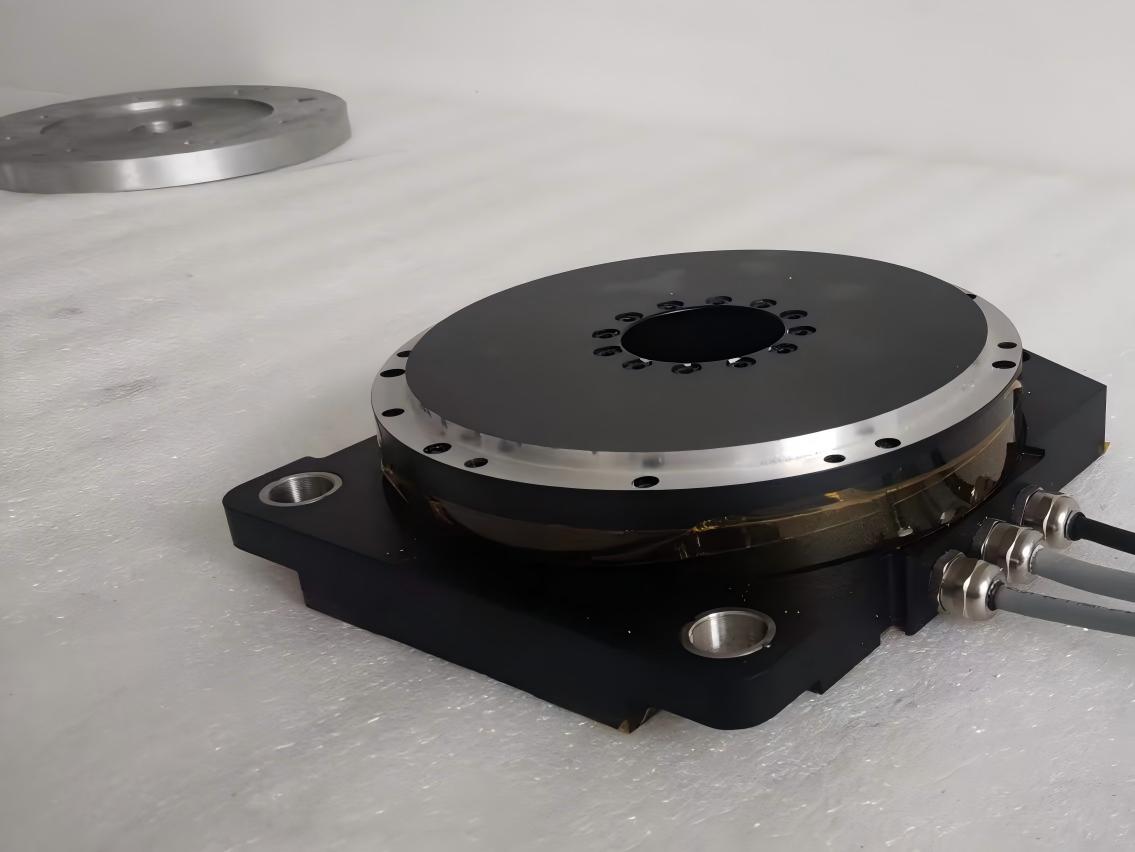

高精度自動化および検査向け超薄型ダイレクトドライブ式ロータリーアクチュエータ

導入

半導体検査、光学検査、チップ選別、AOIシステム、その他の精密自動化機器がますます小型化するにつれ、機械内部の回転運動システムは、設置スペースを最小限に抑えつつ、高精度な角度位置決めを実現しなければならないという、相反する要求に直面する。従来の回転機構では、追加のギアボックス、伝動部品、カップリング、外部構造が必要となる場合があり、小型化と動作精度の両立が困難となる。

超薄型ダイレクトドライブ式ロータリーアクチュエータは、従来とは異なるアプローチを採用しています。ダイレクトドライブモーターを平面回転プラットフォームに統合することで、中間減速機構を介さずに駆動トルクを回転テーブルに直接伝達できます。これにより、バックラッシュの原因となる機械的な伝達段が不要になり、全体の動作構造が簡素化されます。

小型半導体検査装置、光学アライメントシステム、チップ選別ステーション、太陽光発電ウェハ検査装置、またはラボ用校正プラットフォームを開発する装置メーカーにとって、このタイプのダイレクトドライブ式ロータリーモーターは、高い位置決め精度、滑らかな低速動作、コンパクトな寸法、および簡素化された機械的統合が求められる場合に、実用的なソリューションを提供できます。

小型自動化機器に、従来とは異なる回転運動ソリューションが必要な理由とは？

従来の回転機構では、モーターはギアボックス、ベルト、カップリング、またはその他の伝動部品を介して負荷に接続されることが多い。この構造は必要なトルクと速度の変換を実現できるものの、機械部品が増えるごとに、誤差、機械的クリアランス、組み立て公差、振動、またはメンテナンス要件といった潜在的な問題が生じる可能性がある。

これは、精密検査装置において特に重要となる。カメラ、光学レンズ、半導体ウェハ、または精密加工部品を非常に小さな角度で回転させる必要がある場合、回転駆動装置は指令された位置に到達するだけでなく、検査プロセス全体を通して滑らかで再現性の高い動作を維持しなければならない。

装置自体の機械的なレイアウトが非常にコンパクトな場合、課題はさらに大きくなります。作業プラットフォームの下には限られたスペースしかなく、回転軸の周囲にはケーブル、光学部品、センサー、その他の機構を設置しなければならないからです。

このような状況では、回転機構の全体の高さを下げることは、位置決め精度を高めることと同じくらい重要になり得る。

こうした場面で、超薄型ダイレクトドライブ式回転アクチュエータが特に価値を発揮する。

ダイレクトドライブにより、モーターと回転テーブル間の伝達段が不要になります。

DDモーター（ダイレクトドライブモーター）の根本的な利点は、従来の機械式減速機構に頼るのではなく、モーターが回転負荷を直接駆動する点にある。

このアーキテクチャは、伝達機構を大幅に簡素化できます。モーターと回転テーブルの間に中間減速ギアボックスがないため、機械式減速部品に伴うバックラッシュや伝達誤差を回避できます。

精密な回転位置決めにおいては、指令された角度移動を作業プラットフォームに直接伝達できることを意味する。

これは、単に高速回転ではなく、極めて小さな角度調整が求められる用途において特に有効です。例えば、半導体ウェハ検査では、回転テーブルを一定の速度で回転させながら、ビジョンシステムが異なる角度位置から連続的に画像をキャプチャする必要がある場合があります。安定したダイレクトドライブシステムは、モーターとワークピースの間に余分な伝達段を設けることなく、一貫した動作を維持するのに役立ちます。

ダイレクトドライブとギア式回転アクチュエータを区別することが重要です。ハーモニック減速機や遊星減速機は減速によって高出力トルクを実現できますが、DDモータは回転軸で直接トルクを発生させます。したがって、適切なアーキテクチャは、用途のトルク、速度、慣性、精度、および設置スペースによって異なります。

超薄型設計で設置スペースの問題を解決

多くの自動化機械では、設置可能なスペースは回転軸自体ではなく、機械全体によって決まります。従来の回転機構では、モーター、ギアボックス、カップリング、支持構造が伝動経路に沿って配置されるため、かなりの垂直方向のスペースが必要となる場合があります。

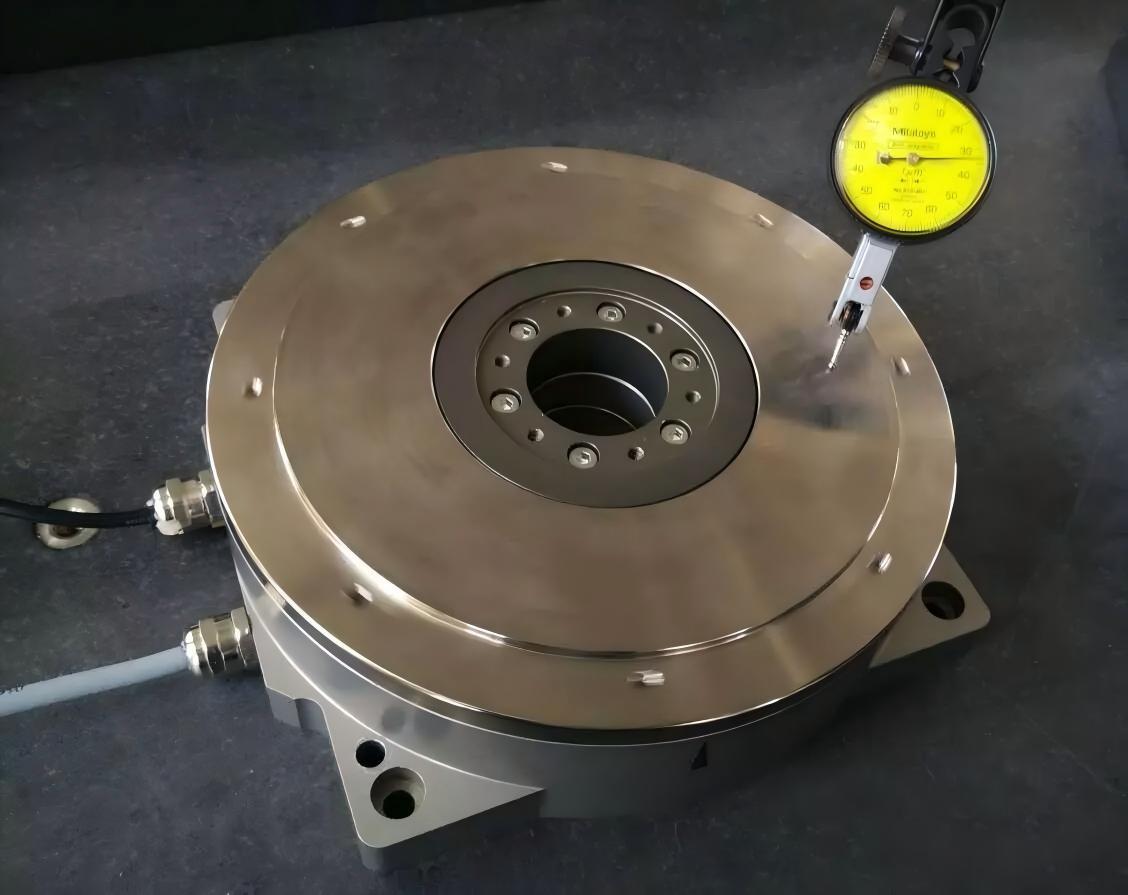

超薄型回転テーブルは、平らな円盤状の構造を採用することで、回転ユニット全体の高さを低減しています。これにより、大型のアクチュエータを装置プラットフォームの下に取り付ける代わりに、回転機構をプラットフォームに直接組み込むことが容易になります。

この構造上の利点は、Z方向のスペースが限られている小型検査機や実験装置にとって特に有用である。

堅牢な回転テーブルは、安定した作業面を提供します。プラットフォーム上には標準化された取り付け穴が設けられており、ワークピース、治具、光学部品、検査ツールなどを回転面に直接取り付けることができます。

機器メーカーは、モーターの周囲に追加の機械的な取り付け構造を設計する代わりに、回転ユニットを機械の構造に直接組み込むことができる。

機械的なバックラッシュのない高精度回転

バックラッシュは、回転位置決め精度に影響を与える重要な要素の一つです。

従来の歯車式回転機構では、伝達部品間の機械的な隙間によって、特に回転方向が変わる場合に、指令された動きと実際の出力動きとの間に差が生じる可能性がある。

ダイレクトドライブ式回転テーブルは、伝達経路から機械的な減速段を排除します。その結果、モーターと回転台の間にギアボックスのバックラッシュが発生しません。

このため、このアーキテクチャは、頻繁な小角度移動、双方向位置決め、および連続スキャンを伴うアプリケーションにとって特に魅力的なものとなっている。

例えば、光学アライメントシステムでは、回転テーブルが非常に小さな角度で繰り返し前後移動し、その間、ビジョンシステムがアライメント結果を監視します。ダイレクトドライブ方式を採用することで、減速ギアボックスに伴う機械的なバックラッシュを発生させることなく、より滑らかな双方向動作を実現できます。

半導体や光学機器など、角度誤差が検査結果に直接影響を与える用途においては、これはシステムレベルで大きな利点となり得る。

半導体ウェハー検査において、ダイレクトドライブが価値を持つ理由とは？

半導体検査は、小型化と高精度化を同時に達成する必要がある好例である。

ウェハー検査中、カメラ、顕微鏡、または光学検査システムが画像を撮影する間、ワークピースは連続的または段階的に回転する必要がある場合がある。回転運動は、画像品質を維持しつつ、正確な角度位置決めを行うために十分な安定性を備えている必要がある。

超薄型ダイレクトドライブ式回転テーブルを検査プラットフォームに直接組み込むことができます。ウェハーや治具は堅牢な回転テーブル上に設置でき、ダイレクトドライブモーターによって角度制御された動きを実現します。

このアーキテクチャは、設置スペースの制限、不要なトランスミッションのバックラッシュ、機械的振動、複雑なトランスミッション構造、困難なケーブル管理など、機器設計におけるいくつかの一般的な課題に対処するのに役立ちます。

高速検査装置の場合、その利点は単に「高精度」というだけではありません。より重要な利点は、回転運動システムが機械全体の構造においてよりシンプルな部分となることです。

高速チップ選別装置への応用

チップ選別システムは、回転運動に対して異なる要求を課す。

回転軸は、チップの検査、選別、ピックアップ、または搬送を行う前に、繰り返しインデックス動作、急速な加減速、および正確な位置決めを行う必要がある場合があります。

このような用途では、機械的な伝達機構を削減することで、モーションシステムを簡素化できます。ダイレクトドライブ方式を採用することで、回転プラットフォームは減速機構による動作伝達を待つことなく、モーターからの指令に直接応答できます。

その結果、高速インデックス動作と高精度位置決めが両立する必要がある自動化ステーションに適した、コンパクトな回転動作ソリューションが実現しました。

フラットな構造により、回転プラットフォームをコンパクトな機器レイアウトに組み込みやすくなり、特に狭い作業エリアの周囲に複数の検査機構や選別機構を配置する必要がある場合に有効です。

光学レンズのアライメントには、滑らかな微小な動きが必要です。

光学システムでは、非常に精密な角度調整が必要となる場合が多い。

レンズの位置合わせや同軸キャリブレーションの際、システムはセンサーによって取得された光信号や画像を監視しながら、非常に小さな動きをする必要がある場合があります。

振動、機械的なバックラッシュ、または不安定な低速動作を生じる回転機構は、このプロセスをより困難にする可能性がある。

ダイレクトドライブ式ロータリーモーターは、回転軸に直接トルクを供給するため、機械的な減速よりも、滑らかな低速回転と精密な角度調整が重要な用途に適しています。

また、コンパクトな構造により、回転軸を光学部品の近くに配置できるため、装置設計者はアライメント機構全体のサイズを縮小できる。

AOI検査システムのための安定した回転

AOI装置は、検査領域全体にわたって一貫した画像取得を必要とする。

ディスプレイパネル、電子部品、またはその他のワークピースが回転プラットフォームに取り付けられている場合、ビジョンシステムが画像を連続的にキャプチャしている間、回転動作は滑らかに維持される必要がある。

速度の急激な変化や小さな機械的誤差は、画像品質や検査の一貫性に影響を与える可能性があります。

超薄型ダイレクトドライブ式回転テーブルは、コンパクトな機械構造を維持しながら、連続的な回転運動を実現します。堅牢なプラットフォームは、ワークピースや治具を安定して設置できる面を提供し、ダイレクトドライブ方式により、従来のギア機構に見られる伝達バックラッシュを回避します。

これにより、このアーキテクチャはAOI検査、光学検査、電子部品検査、および高精度ビジョンシステムに適しています。

太陽電池ウェハ検査のためのコンパクトなソリューション

同様の動作要件は、太陽電池ウェハー検査にも見られる。

シリコンウェハーやその他の薄い加工部品は、表面欠陥、寸法偏差、その他の製造上の異常を特定するために、多角度からの検査が必要となる場合があります。

回転テーブルは、検査エリア周辺の過剰なスペースを占有することなく、安定した動作を提供する必要がある。

超薄型の直接駆動式回転プラットフォームは、小型の太陽光発電検査装置に直接組み込むことができ、ウェハ固定具と検査システムを近接した状態に保つことができる。

したがって、機器メーカーにとってのメリットは、単にモーターそのものだけではありません。より小型でシンプルな回転式検査装置を構築できるという点にあります。

エンジニアはどのような場合にダイレクトドライブ式ロータリーテーブルを選択すべきでしょうか？

ダイレクトドライブ式回転テーブルは、機械に複数の要件が同時に求められる場合に特に検討する価値があります。

装置に高い角度位置決め精度、頻繁な双方向移動、滑らかな低速回転、コンパクトな垂直設置スペース、およびシンプルな機械式伝達構造が求められる場合、ダイレクトドライブは有力な候補となり得る。

対照的に、用途によっては、低速モーターで極めて高い出力トルクが必要な場合、大幅な機械的減速が必要な場合、または負荷対モーター比が大きい場合、ハーモニック減速機や精密遊星減速機などのギア式ソリューションの方が適している場合があります。

したがって、選択は単に公称精度が最も高い技術を選ぶのではなく、実際の動作プロファイルに基づいて行うべきである。

ダイレクトドライブ式回転テーブルとギア式回転機構の比較

機器設計者にとって、重要な違いは伝達機構の構造にある。

ギア式回転機構は、モーターと減速機を組み合わせて速度を出力トルクに変換する。これにより、高いトルク密度とコンパクトなラジアル構造を実現できるため、調和型および遊星型伝動機構は多くの自動化アプリケーションにとって魅力的なものとなっている。

ダイレクトドライブ式回転テーブルは、減速段を省き、モーターを回転軸に直接配置します。これにより、機械的な伝達誤差を低減し、非常に応答性の高い回転動作を実現できます。

したがって、ダイレクトドライブモーターとハーモニックドライブは、あらゆる用途において競合する技術ではありません。これらはそれぞれ異なる工学的問題を解決するものです。

バックラッシュが少なく、トルク伝達が直接的で、滑らかな動作と超薄型構造が求められる精密検査システムにおいては、ダイレクトドライブは非常に有利です。一方、高出力トルク、高減速比、およびより大きな機械的負荷容量を必要とする用途では、ハーモニックドライブまたはプラネタリードライブの方が適している場合があります。

この区別は、機器メーカーが異なる世代の自動化機器を設計する際に、より柔軟な対応を可能にする。

小型自動化機器への組み込みを想定して設計されています。

超薄型ダイレクトドライブ式回転テーブルの最も実用的な利点の1つは、単なるモーターとしてではなく、モーションモジュールとして扱うことができる点である。

回転プラットフォームは直接取り付け面を提供し、平面構造によりユニットを機械フレームに組み込むことができます。標準的な取り付け穴により治具の設置が容易になり、頑丈なプラットフォームはワークピースや工具を直接支えることができます。

これにより、追加のカップリング、取り付けブラケット、および伝達構造の必要性が軽減されます。

機械メーカーにとって、これはより洗練された機械設計、組み立ての容易化、設置スペースの削減、そしてセンサーや検査部品の配置における自由度の向上につながる。

HONPINE社製、精密機器向けダイレクトドライブモーションソリューション

HONPINEは、ロボット工学、自動化、半導体製造装置、光学システム、CNC装置、その他高精度用途向けの高精度モーションコンポーネントを開発しています。

直接回転運動を必要とする用途において、DDモーター技術は中間減速段を必要とせずに高速かつ高精度な回転運動を実現するソリューションを提供します。

より高い減速比と出力トルクが求められる用途には、HONPINEはハーモニック減速機とハーモニックロータリーアクチュエータも提供しています。高トルク密度と高精度な伝達が求められるものの、動作構造がギア駆動方式に適している用途には、精密遊星減速機が別の選択肢となります。

ロボット用途においては、これらの技術をHONPINEのロボットジョイントモーターや統合型ロボットジョイントモジュールと組み合わせることで、機器メーカーは各軸の実際の要件に応じてモーションアーキテクチャを選択できるようになります。

これにより、選定プロセスは単一の「最良の」伝送技術を選ぶことではなく、用途に最適なモーションソリューションをマッチングさせることに重点が置かれるようになる。

結論

小型半導体、光学機器、AOI（自動光学検査）、太陽光発電、および実験室自動化機器の開発に伴い、回転運動システムに対する新たな要求が生まれています。エンジニアは、機械の小型化、応答速度、または機械的簡素化を犠牲にすることなく、高い位置決め精度を実現する必要性がますます高まっています。

超薄型ダイレクトドライブ式ロータリーテーブルは、薄型で省スペースな構造と、ダイレクトなトルク伝達、バックラッシュのない回転運動を組み合わせることで、これらの要件を満たします。また、堅牢な作業プラットフォームと標準化された取り付けインターフェースにより、コンパクトな自動化機器への直接的な組み込みも容易です。

半導体ウェハ検査、チップ選別、光学レンズアライメント、AOI検査、太陽光発電ウェハ検査、および精密校正システムにおいて、重要なのは回転モーターがどれだけのトルクを発生させられるかという単純な問題ではありません。より重要なのは、回転機構全体が、利用可能な機械スペース内で必要な精度、滑らかさ、応答性、および設置効率を提供できるかどうかです。

まさにそこで、超薄型ダイレクトドライブ式ロータリーモーターとロータリーテーブルが、大きな技術的優位性をもたらすことができるのです。
