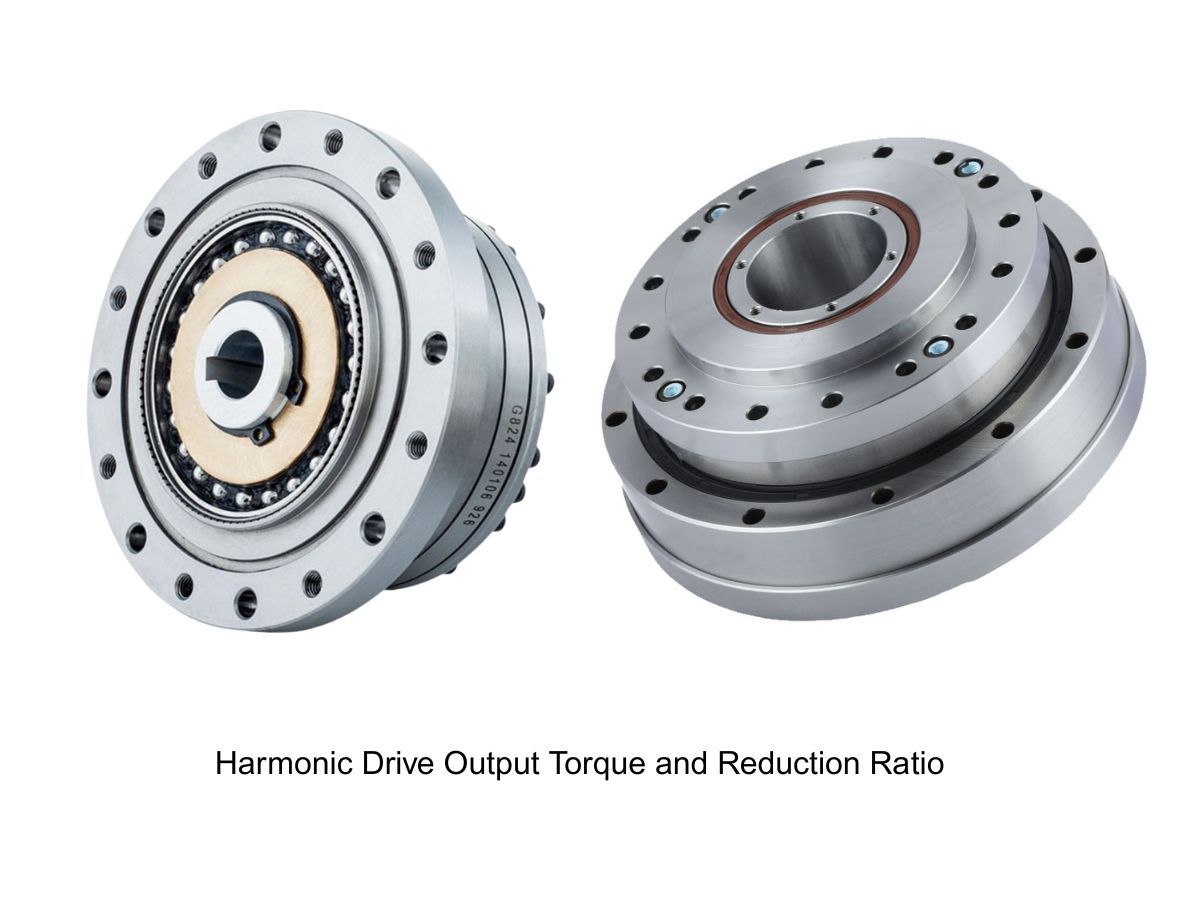

ハーモニックドライブの出力トルクは、減速比が増加しても無制限に増加し続けるわけではありません

ハーモニックドライブは、そのコンパクトな構造、低バックラッシ、高剛性により、ロボットや航空宇宙システムなどの高度な機器における中核部品となっています。しかし、多くのエンジニアは共通の現象に直面します。減速比がある一定のレベル（例えば100以上）を超えると、出力トルクの増加は徐々に鈍化し、さらには頭打ちになります。これは、「トルクは減速比に比例する」という導出上の前提と明らかに矛盾します。

以前はこの問題にあまり注意を払っていませんでしたが、最近友人との議論をきっかけに、より深く調べることになりました。関連資料を確認した後、その内容を本記事として整理しました。このテーマに戸惑っているエンジニアの助けになれば幸いです。

1. 理想と現実：トルク増幅の「理論上限」

減速機の出力トルクは次の式に従うことが知られています。

T_out = T_in × i × η

ここで、T_inは入力トルク、iは減速比、ηは伝達効率です。この考え方によれば、減速比を上げれば出力トルクも比例して増加するはずであり、これが「減速によるトルク増幅」の理論的根拠です。

しかし、実際のハーモニックドライブの性能はこの理想的な期待を打ち破ります。減速比がある閾値（通常は100または120以上）に達すると、出力トルク、特に定格出力トルクと許容最大平均負荷の増加幅は急速に狭まり、最終的には「飽和領域」に入ります。減速比をさらに上げても、トルクはもはや大きくは増加しません。

この現象は製品欠陥ではなく、材料特性、構造設計、伝達特性が複合的に作用した必然的な結果です。

2. 詳細分析：高減速比でトルク飽和が起こる3つの中核要因

ハーモニックドライブにおけるトルク増加の停滞は、本質的には理論上のトルク増幅が現実の工学的制約によって徐々に相殺されていく過程です。これらの制約は3つの重要な要因に要約でき、それぞれが駆動装置の構造と伝達原理に密接に関係しています。

2.1 材料および構造の負荷限界：フレクスプラインと歯車の「天井」

ハーモニックドライブの中核となる伝達機構は、フレクスプラインの周期的な弾性変形に依存しています。フレクスプラインは継続的に交番応力を受けており、その耐荷重能力は材料の疲労強度によって厳しく制限されます。減速比がどれほど高くなっても、フレクスプラインの材料特性や幾何寸法がそれに応じて向上するわけではなく、耐えられる応力には明確な上限があります。

同時に、トルク伝達は本質的に歯車の噛み合いに依存しています。負荷容量は、歯面接触面積や歯元強度などの主要要因によって決まります。減速比を上げても、これらの物理パラメータは変わりません。理論上の出力トルクが構造の負荷限界に近づくと、トルクの増加は自然に停滞します。これが最も根本的な物理的制約です。

2.2 伝達効率の低下：高減速比の背後にある「エネルギー損失」

ハーモニックドライブの伝達効率は一定ではなく、減速比の増加に伴って低下します。より高い減速比は、より多くの歯が噛み合いに関与することを意味し、その結果、歯面摩擦やフレクスプライン変形による損失が増加します。入力動力のかなりの部分が有効な出力動力ではなく熱へと変換されます。

この効率低下は、高い減速比によって期待されるトルク増加を直接相殺します。理論的にはT_outはiとともに増加するはずですが、ηの低下により実際の出力トルクは大きく弱められ、最終的にトルク増加は鈍くなります。

2.3 弾性変形の非線形効果：噛み合い精度低下による「隠れた損失」

弾性部品であるフレクスプラインは、非線形のねじり剛性を示します。高負荷トルク下では、フレクスプラインおよびウェーブジェネレータに顕著な弾性変形が生じます。この変形により歯車の噛み合いは理想的な軌道からずれ、伝達の滑らかさに影響するだけでなく、追加損失も発生させます。

高減速比条件下では、これらの非線形効果が増幅されます。噛み合い偏差とエネルギー損失の増加により、有効トルク出力はさらに制限され、トルク飽和はより顕著になります。

理想と実際の伝達特性

3. 工学的意義：それでもなぜ高減速比を追求するのか？

高減速比ではトルクを継続的に増加できないのに、なぜエンジニアはロボットや精密工作機械などの用途で依然として高減速比のハーモニックドライブを好むのでしょうか？

その主な理由は、選定ロジックが「トルク増幅」から「性能向上」へと移るためです。高減速比の真の価値は、伝達精度とシステム全体の性能を向上させる点にあります。

3.1 運動制御精度と位置決め分解能の向上

サーボモータの1回転当たりのパルス数は固定されています。高減速比は角度分解能を効果的に拡大し、減速後は各モータパルスがはるかに小さい出力軸回転に対応します。これにより位置決め分解能が大幅に向上し、高精度制御の基本要件を満たします。

3.2 より良い負荷整合と動的応答の改善

反映慣性の式によれば：

J_reflected = J_load / i²

モータ軸に反映される負荷慣性は、減速比の2乗に反比例して減少します。高減速比は反映慣性を大幅に低減し、モータと負荷の整合を容易にします。その結果、応答速度が向上し、安定性が高まり、振動と誤差が低減されます。

3.3 コンパクトな構造と低バックラッシ伝達

ハーモニックドライブの中核的な利点の1つは、多段歯車列を必要とせず、単段で高減速比を実現できることです。これにより伝達構造が簡素化され、小型化が図られ、ロボット関節のようなコンパクトな設置空間に適しています。

さらに、ハーモニックドライブは多歯同時噛み合いを特徴としており、総歯数の最大30%が同時に噛み合うことができます。これにより、ほぼゼロバックラッシの伝達が可能となり、高度機器にとって重要な性能指標である繰返し精度が大幅に向上します。

4. 実用的な選定のヒント：高減速比の落とし穴を避ける

これらの特性に基づき、エンジニアは「減速比が高いほどトルクが高い」という前提を捨て、実際のアプリケーション要件に注目すべきです。特に注意すべき3つのポイントがあります。

4.1 定格出力トルクを優先する

理論計算に過度に頼るのではなく、エンジニアは主としてメーカーのデータシートを参照し、定格出力トルクとピークトルクに注目すべきです。これらの値はすでに材料 強度、効率損失、その他の実際要因を考慮しているため、実際の運転条件をはるかによく表しています。

4.2 減速比を用途の優先事項に適合させる

高トルクが主な要件である場合、単に減速比を上げるよりも、より大きい、またはより高容量のモデルを選ぶ方が効果的です。高精度と高分解能が主な目標である場合は、高減速比モデルを選定し、その精度面の利点を十分に活かすことができます。

4.3 取付けおよび保守の細部に注意する

適切な潤滑と効果的な放熱は、効率損失と材料疲労の軽減に役立ち、耐用年数を延ばします。取付け時の高精度な芯出しは、フレクスプラインの変形と噛み合い偏差を低減し、不必要な損失を回避します。これらの細部は、実際の性能とトルク安定性に直接影響します。

ハーモニックドライブにおいて、高減速比でもトルクが大きく増加しないのは、材料の負荷限界、伝達効率の低下、弾性変形が複合的に作用した結果であり、伝達原理そのものの欠陥ではありません。ハーモニックドライブの真の価値は、単純な「トルク増幅」をはるかに超え、精度向上、負荷整合、構造最適化へと移行しており、高精度機器における精密制御を実現する中核技術となっています。
