歯科用ミリングマシンで5–10 μcmの精度を達成するためのハーモニックドライブギアの役割

歯科用ミリングマシンは、デジタル歯科モデルをクラウン, ブリッジ, ベニア, インレー, インプラントアバットメントなどの修復物に直接加工するためのCNC加工システムです。歯科用ミリングマシンには、一般的な設備よりもはるかに高い動作精度と運動安定性が求められます。この記事では、ハーモニックドライブギアが歯科用ミリングマシンの安定した, 連続的で, 制御可能な運転の実現にどのように役立つかを説明します。

なぜ歯科用ミリングマシンは伝動部品に対して特に高い要求を課すのでしょうか?

歯科用ミリングマシンは、レジン, ジルコニア, コバルトクロム合金などの材料を加工します。表面は複雑で, エッジは非常に微細であり, 公差要件は通常5–10 μmです。本質的に、歯科用ミリングマシンはコンパクトな高精度多軸CNC工作機械です。歯科修復物には極めて高い寸法精度が求められ、偏差が大きすぎても小さすぎても適合不良の原因となります。わずかな振動であっても、エッジの欠けや表面損傷を引き起こす可能性があります。

なぜハーモニックドライブギアは歯科用ミリングマシンの中核伝動部品として機能できるのでしょうか？

高精度とゼロバックラッシ

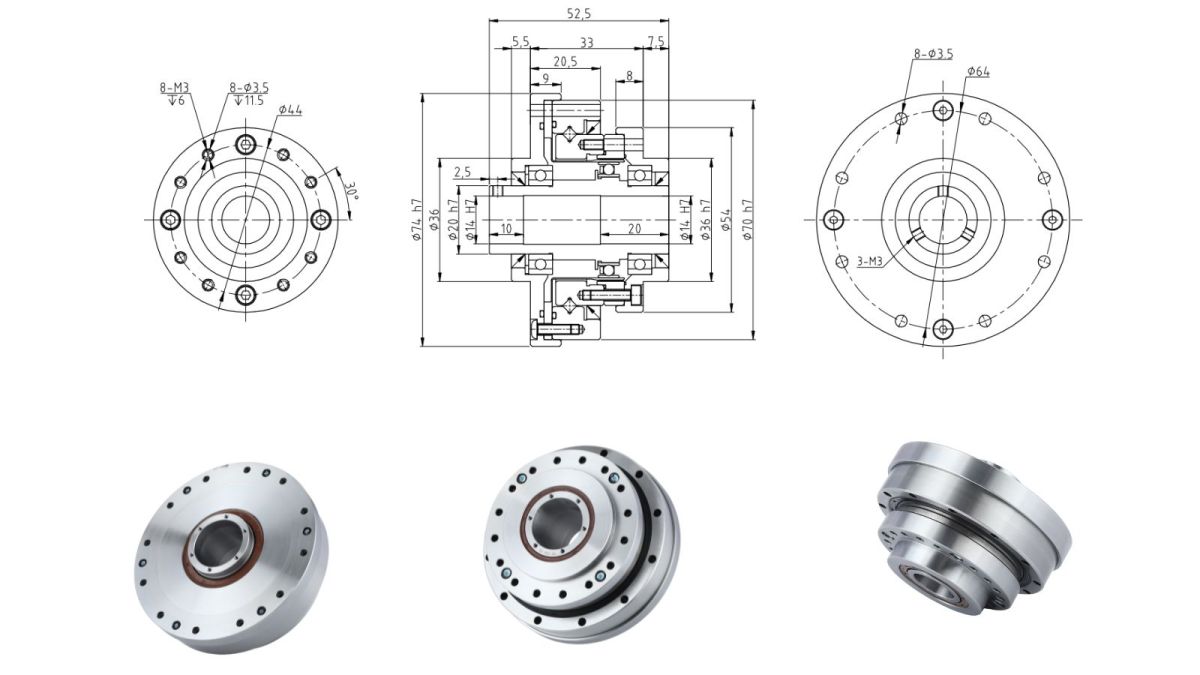

ハーモニックドライブギアは、フレクスプラインの弾性変形に基づいて作動します。従来のギア減速機と比較して、その伝達精度は±10 arcseconds以内に達し、実質的にゼロバックラッシを備えています。これにより、歯科用ミリングマシンは極めて微細な送り動作中（0.001 mm per stepなど）でも安定性を維持でき、加工誤差を防止し、歯科修復物の寸法精度と表面品質を確保できます。

振動抑制のための高剛性

ジルコニアやチタン合金などの硬質材料を加工する際、歯科用ミリングマシンは高周波の切削力に耐えなければなりません。ハーモニックドライブギアの高いねじり剛性（5–10 Nm/arcmin）は振動を効果的に低減し、動的応答を向上させ、より正確な工具経路を可能にするとともに、エッジ欠けや表面欠陥を防ぎます。

高集積設計に適したコンパクト構造

ハーモニックドライブギアは、コンパクトなサイズと軽量性を備えており、歯科用ミリングマシンの多軸運動システム（五軸加工など）に容易に組み込むことができます。複雑な曲面加工の要件を満たしながら、装置全体のスペース利用率も向上させます。

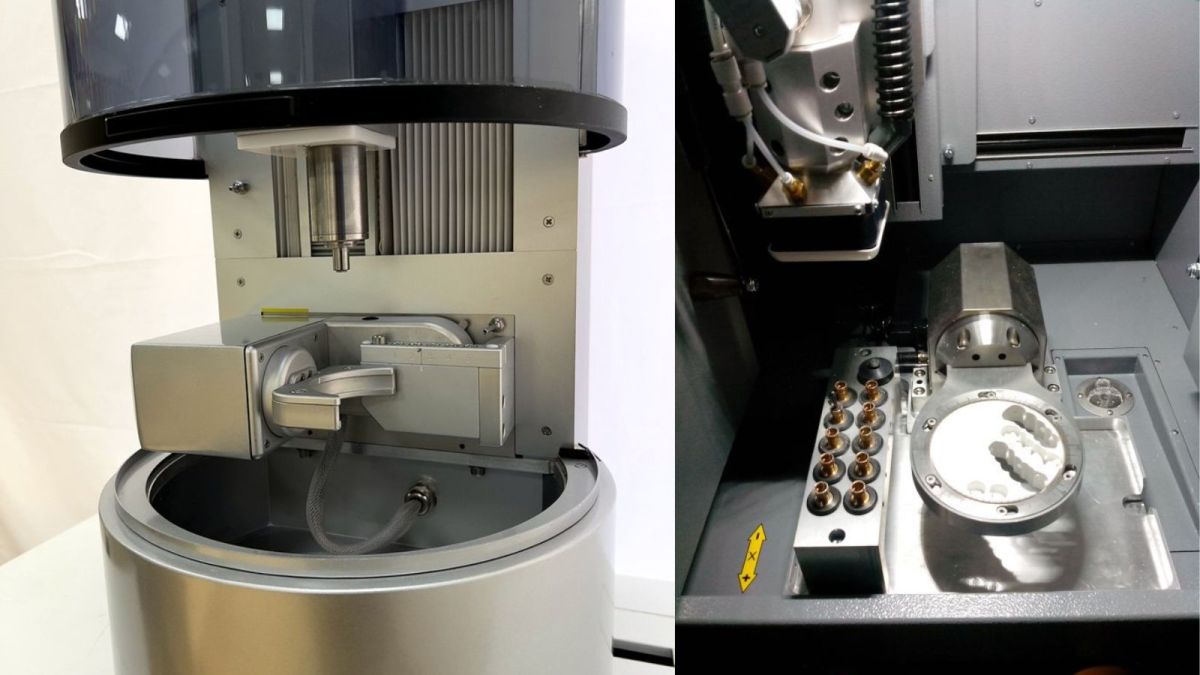

歯科用ミリングマシンに加えて、歯科用彫刻機および歯科用ミリング研削機も、滑らかで安定した運転に対して同等、あるいはそれ以上の依存性を持っています。これらの歯科機器にとって、ハーモニック減速機は不可欠です。お客様の歯科設備向けソリューションをご提供しますので、ぜひお問い合わせください。
