トップ7 ハーモニックドライブ減速機メーカー

1. ハーモニック・ドライブ・システムズ株式会社

ウェブサイト: https://www.harmonicdrive.net/

同社はストレインウェーブギア技術と精密メカトロニクスアクチュエータを専門としており、日本、ドイツ、米国にわたるグローバルな研究開発および製造拠点を有しています。ソリューションは、産業用ロボット、協働/医療用ロボット、半導体装置、精密機械などの業界に提供されています。

減速機分野では、同社は主にハーモニックドライブ減速機と一体型ロボット関節を提供しており、以下を含みます:

• CSF / CSG シリーズ (汎用)

• CSD / CPL シリーズ (薄型・軽量)

• SHF / SHG シリーズ (高トルク・高剛性)

• FHA-C / CHA シリーズ (モータ、エンコーダ、減速機を組み合わせた一体型関節)

これらの製品は、ほぼゼロバックラッシ、極めて高い減速比とトルク密度、コンパクトなサイズ、低慣性、優れた繰返し位置決め精度、および長期にわたる寿命の一貫性を特長としています。製品ラインアップは小トルクから大トルクまでをカバーしており (外径約 14–200 mm、定格トルクは数十 N·m から 1000 N·m 超まで)ます。オプションには中空軸、食品グレード潤滑、クリーンルーム/真空仕様が含まれます。

同社は、フレクスプライン材料および成形プロセス、歯形最適化、ウェーブジェネレータ設計、低摩擦ベアリング、長寿命潤滑システムにおける技術を継続的に向上させており、精度保持性と耐衝撃性をさらに高めています。

協働ロボットおよび軽量 6 軸産業用ロボット分野で極めて高い市場浸透率を有しており、主要顧客には Universal Robots、安川電機、FANUC、ABB が含まれます。製品は医療機器および半導体装置にも広く使用されており、世界の高級ハーモニックドライブ市場で長年にわたりリーダーの地位を維持しています。

2. Leader Harmonious Drive Systems Co., Ltd

ウェブサイト: https://www.leaderdrive.com/

同社はハーモニック減速機、精密部品、およびメカトロニクス製品に注力しており、協働ロボット、サービスロボット、軽量 6 軸産業用ロボットに対応しています。

Leaderdrive は、多様で専門性の高い製品ポートフォリオを構築しており、以下を含みます:

• N シリーズ (高ねじり剛性)

• Y シリーズ (第 3 次高調波技術)

• E シリーズ (低振動)

• LCS / G シリーズ (カップ型構造)

• LHD シリーズ (極薄中空構造)

  これらの製品は、高精度、コンパクトかつ軽量な設計、高負荷容量、低騒音、高信頼性を備え、幅広い用途で安定した動作を実現します。

Leaderdrive の部品は、中国春節聯歓晩会で披露された Unitree ロボットに採用されています。さらに重要なのは、同社が国際的な独占を打破することに成功し、Tesla、UBTECH、Figure AI のサプライチェーンに参入したことです。

中国のハーモニック減速機市場において、同社は 26% の市場シェアを有しており、業界のベンチマーク企業となっています。

2023 年の生産能力は 206,000 台に達し、同社は 2027 年までに生産能力を 1.59 million 台へ拡大する計画です。

3. 浙江 Laifual Drive Co., Ltd

ウェブサイト: https://www.laifualdrive.com/

2011 年に設立され、浙江省杭州市に本社を置く同社は、研究開発、設計、製造、販売を一体化したハイテク企業です。ハーモニック減速機、トルクモータ、エンコーダ、ドライブを独自に開発・生産しており、ハーモニック減速機、ロボット関節モジュール、精密部品の 3 つの主要事業セグメントを形成しています。

同社のハーモニック減速機は、産業用ロボット、サービスロボット、CNC 工作機械、航空宇宙、医療機器、半導体製造装置、新エネルギー設備に広く使用されています。

Laifual は、以下のような主流構造を含む、サイズ 8 から 40 までの全モデルをカバーしています:

カップ型減速機 (例: LSS シリーズ)

ハット型構造

同社はまた、以下のような特化型バリエーションも提供しています:

• 高トルクモデル (LSG シリーズ)

• 軽量モデル (LSN シリーズ)

• 極薄モデル (LSD シリーズ)

技術面では、同社は製造工程の完全内製化を実現しており、カスタムベアリングおよび構造部品を開発する能力を有しています。

製品性能は大幅に向上しています:

トルク容量はベースラインモデルと比較して約 30% 向上

軽量バージョンは重量を約 24% 削減

極薄バージョンは厚さを約 28% 削減

同社製品は、Estun Robotics、SIASUN Robot & Automation、GSK CNC Equipment などの著名企業で広く採用されています。

4. Ningbo Zhongda Leader Intelligent Transmission Co., Ltd.

ウェブサイト: https://www.zd-motor.com/

1998 年に設立された同社は、モータドライブ、マイクロモータ、精密減速機、ロボット構造体、および一体型インテリジェントアクチュエータの研究開発、製造、販売、サービスを統合したハイテク企業です。

主な製品には以下が含まれます:

• ブラシレス DC ギアモータ

• 精密遊星減速機

• ドラムモータ

• RV 減速機

• ハーモニック減速機

• サーボドライブ

• 永久磁石 DC ギアモータ

ハーモニック減速機の生産・販売

2022 年の出荷台数は 10,000 台を超えました

2023 年には月間ピーク出荷台数が 2,000 台を超えました

用途分野および顧客

最終顧客には GSK CNC、Topstar、SIASUN Robot & Automation、Borunte Robotics が含まれます。

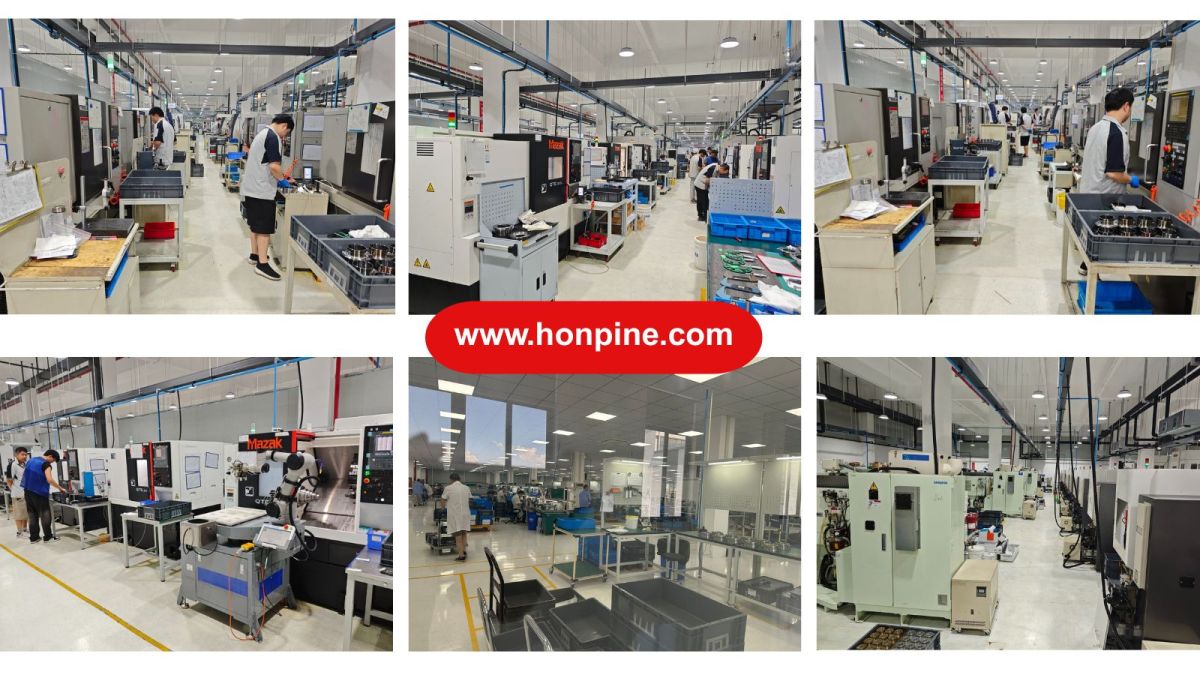

5. Suzhou Honpine Precision Industry Co., Ltd.

ウェブサイト: https://www.honpine.com/

HONPINE は 2018 年にハーモニック減速機の研究開発と生産を開始しました。一部の既存メーカーより参入は遅かったものの、これまでの業界経験を活かして、より多くの歯形と先進的な設計を開発してきました。

同社は研究開発投資と大規模製造能力を非常に重視しており、以下の分野でも早期から先駆的に開発を進めています:

ハーモニック DC ロボット関節モータ

ハーモニック AC 回転アクチュエータ

現在、HONPINE のロボット関節モジュールは中国国内で 100 社以上によりテスト・採用されており、市場から高い評価を得ています。

2023 年以降、HONPINE は国際市場への展開を積極的に進めており、製品は米国、デンマーク、フランス、スペイン、ベトナム、カナダ、ロシア、南アフリカを含む 50 か国以上でテスト・採用されています。

6. 日本電産株式会社

ウェブサイト: https://www.nidec.com/en/

ニデックシンポは 2007 年にはすでに減速機の研究開発と生産を開始しており、減速機の製造・販売に早期から取り組んできた企業の 1 つです。

長年の業界経験と継続的な技術改良により、同社は高いコストパフォーマンス優位性を持つ製品を生産できるようになりました。

2024 年 10 月、日本電産は中国浙江省平湖市の工場で、主にロボット関節用途向けのハーモニック減速機の量産を正式に開始しました。

2025 年夏までに、同工場の月間生産能力は 20,000 台に達する見込みです。この拡張は、中国のロボット市場で急速に高まる需要に対応するとともに、現地生産によってコストを削減することを目的としています。

7. Sichuan Tlibot Co., Ltd.

ウェブサイト: https://www.tlibot.com/

2012 年 7 月に設立された同社は、Sichuan Fude Robot Co., Ltd. から発展した企業です。胡天蓮が率いるスタートアップチームによってインキュベートされました。同社はヒューマノイドロボット、協働ロボット、ハーモニック減速機の研究開発、製造、販売に注力するとともに、ロボット技術サービスおよび業界ソリューションも提供しています。

減速機製品

同社のハーモニック減速機は、サイズ 3 から 100 までの全サイズレンジをカバーしており、カスタマイズソリューションに対応しています。最適化設計により、同社は関節トルク密度を大幅に向上させています。

主な性能仕様は以下のとおりです:

• 関節角速度は最大 900°/s

• 最大関節トルクは 450 Nm

• 瞬間最大ピークトルクは 562 Nm

• 片脚あたりの最大合成トルク出力は 1162 Nm に達します

同社はまた、ハーモニックドライブにおける 2 つの主要技術課題も克服しました:

フレクスプライン破断 – 特殊な軍用グレード材料と熱処理プロセスを用いることで解決し、疲労寿命を大幅に向上させました。

フレキシブルベアリング摩耗 – 自社開発の低温コーティングプロセスにより対応し、ナノレベルの強化コーティングを形成して、ベアリング摩耗、騒音、振動、共振を低減しています。

市場実績

2024 年、同社のハーモニック減速機の出荷台数は 55,723 台に達し、総売上高の 91.22% を占め、複合成長率は 29% となりました。同社は中国のハーモニック減速機市場で上位 5 社に入り、国内ブランドでは上位 3 社に入っています。
