RV減速機の中核技術を徹底分析：サイクロイド歯形修正、精密製造、長期精度維持

産業用ロボット、ヒューマノイドロボット、およびハイエンド自動化装置におけるコア伝達部品の一つとして、RV減速機は運動精度、負荷容量、ならびに耐用寿命において決定的な役割を果たします。精密ハーモニック減速機、ロボット関節アクチュエータ、遊星ギアボックス、およびRV減速機を専門とするメーカーとして、HONPINE（Suzhou Honpine Precision Industry Co., Ltd.）は、精密伝達技術の進化に継続的に注力し、世界の自動化産業に信頼性が高く高性能なモーションソリューションを提供することに取り組んでいます。

本記事では、RV減速機技術における3つの重要な側面、すなわちサイクロイド歯形修整、精密製造プロセス、そして長期精度保持を取り上げ、エンジニア、OEM、および自動化分野の専門家に向けて、業界でも特に要求水準の高い技術課題の一つに関する有益な技術的知見を提供します。

1. サイクロイド歯形修整：RV減速機技術の核心

RV減速機の伝達原理は、サイクロイド歯車とピンホイールのかみ合いに基づいています。標準的なサイクロイド歯形は理論上、共役かみ合いを提供しますが、実際の運転では慎重に設計された歯形修整が必要です。

歯形修整がない場合、歯面干渉や焼付きが発生するおそれがあります。適切な修整により、潤滑油膜の形成、熱膨張、運転中の弾性変形に対応するための必要なバックラッシが確保されます。

歯形修整戦略は、次の5つの重要な性能指標に直接影響します。

• バックラッシ

• 伝達精度

• 負荷容量

• 騒音レベル

• 耐用寿命

3つの基本的な歯形修整戦略

負の等距離 + 負のシフト

• 均一なバックラッシ分布

• 優れた潤滑条件

• 高速・軽負荷用途に適しています

負の等距離 + 正のシフト

• より均一な荷重分布

• 重負荷用途により適しています

正の等距離 + 負のシフト

• 優れたバックラッシ制御

• 高精度位置決め用途に最適です

多くのメーカーはこれら3つの方法を理解していますが、真の課題は、さまざまな使用条件に最適な組み合わせとパラメータ設定を選定することにあります。これには、豊富な実験データベース、蓄積された設計経験、継続的な最適化が必要であり、業界における最も大きな技術的障壁の一つとなっています。

学術研究でも、等距離およびシフト修整は本質的にクラウニング歯形を導入することが示されています。最適化された範囲内で適切なクラウニングを施すことで、かみ合い性能と耐久性の両方が大幅に向上します。

最近の多目的最適化研究でも、産業用ロボット向けに設計されたRV減速機は、高い伝達精度、高トルク密度、優れた負荷支持能力など、複数の目標を同時に満たす必要があることが示されています。

可変負荷下における動的補償

現代の産業用ロボットやヒューマノイドロボットは、非常に動的な条件下で稼働するため、静的な歯形修整だけでは不十分です。

一般的な動的課題には以下が含まれます。

• 起動時のトルクスパイクが定格トルクの3～5倍に達する

• 衝撃荷重下での急速な弾性変形

• 制動および逆転時の急激な接触遷移

• 頻繁な加減速による摩耗の加速

動的補償がなければ、伝達精度は急速に低下します。

現在、多くの国内RV減速機の開発は、依然としてリバースエンジニアリングと反復的な試行錯誤最適化に大きく依存しています。

真のフォワード設計手法には、以下を組み合わせた統合エンジニアリングツールチェーンが必要です。

• マルチボディダイナミクス（MBD）

• 有限要素解析（FEA）

• 熱-機械連成シミュレーション

• 接触力学解析

2. サイクロイド歯車の精密製造：ミクロン単位が差を生む領域

成形研削と創成研削

サイクロイド歯車の研削は、主に次の2つの方法で行われます。

• 成形研削

• 創成研削

高精度RV製造における大きな制約の一つは機械能力です。

5軸CNCサイクロイド研削盤は依然として重要な設備上の障壁であり、多くのハイエンドシステムはなお輸入技術に依存しています。これらの装置には多額の投資と長い調達サイクルが必要です。

先進メーカーは、国家研究プログラムやインテリジェント製造施策を通じてこれらの課題に対応し、3 kgから1,000 kg超のペイロードをカバーするRV減速機向けの精密研削技術の開発を可能にしています。

熱処理変形の制御

サイクロイド歯車の製造工程には通常、以下が含まれます。

• 浸炭

• 焼入れ

• 焼戻し

• 精密研削

焼入れ時には、マルテンサイト変態により大きな体積膨張が発生します。

不均一な冷却は、端面変形10～20 μmを引き起こし、製造上の難題となります。

変形を除去するために研削を過度に行うと、有効な浸炭層深さが低下し、疲労強度と耐用寿命に悪影響を及ぼす可能性があります。

したがって、寸法精度と硬化層の健全性の最適なバランスを実現することが不可欠です。

サイクロイド歯車対のミクロンレベルでのマッチング

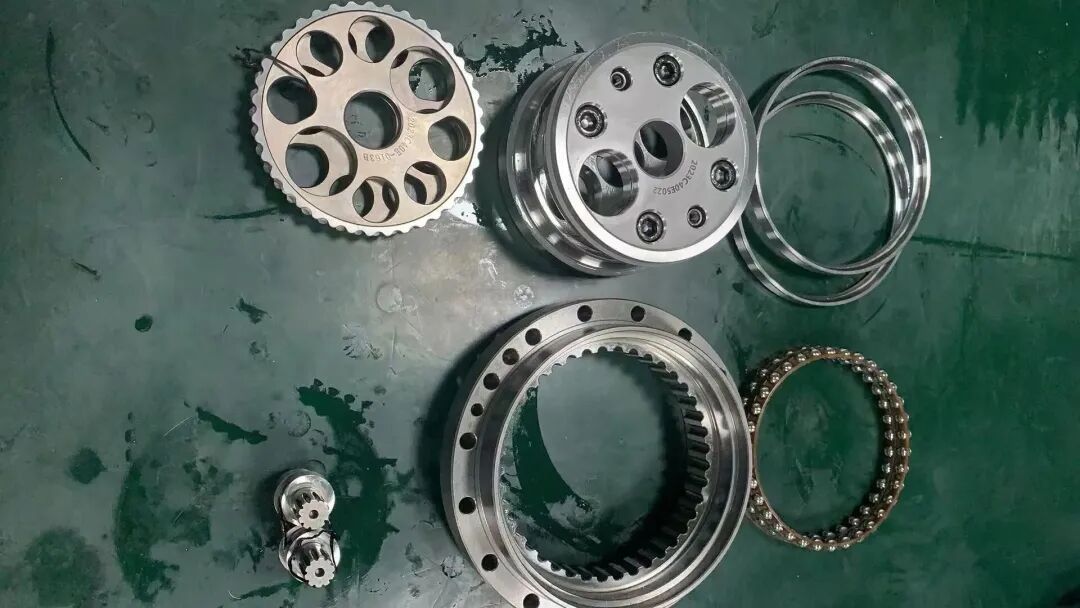

RV減速機では通常、180°離して配置された2枚のサイクロイドディスク（AディスクとBディスク）が使用されます。

これらの対となる部品のマッチング精度は、以下を直接左右します。

• バックラッシ

• トルクリップル

• 運動の滑らかさ

• 伝達精度

一般的なマッチング要件には次のようなものがあります。

• 半径方向寸法差が1 μm未満

• 角度偏差が約5角秒

コンパクトなRV減速機では、現行の自動化システムがミクロンレベルの測定精度と超精密調整を同時に実現するのに苦戦しているため、A/Bディスクの完全自動マッチングは依然として業界課題です。

このボトルネックは、大規模生産の効率も制限しています。

3. 耐用寿命と長期精度保持：真の競争課題

初期精度と長期精度

多くの国内RV減速機は、出荷時に約1角分のバックラッシを達成することができます。

しかし、その精度を長年の連続運転を通じて維持することは、はるかに難しい課題です。

産業用ロボットメーカーは、減速機を初期精度だけでなく、製品ライフサイクル全体を通じてその精度がどれだけ維持されるかで評価する傾向を強めています。

この差は機械設計そのものよりも、以下を含む完全なエンジニアリングシステムに起因します。

• 材料の疲労耐性

• 熱処理の一貫性

• 表面工学

• 潤滑技術

接触疲労強度

サイクロイド歯車歯面の接触疲労強度は、減速機の寿命を大きく左右します。

多くの国内製品は20CrNiMoA浸炭合金鋼を使用しており、主要な国際製品の接触疲労強度の約80％を達成しています。

業界をリードするメーカーは通常、以下を採用しています。

• 独自の浸炭鋼

• 真空高圧ガス焼入れ

• 先進的な表面強化技術

同一の負荷条件下では、疲労耐性が低いほど亀裂の発生が早まり、運転寿命は短くなります。

新興の表面工学技術

いくつかの先進技術は、将来のRV減速機開発に有望な成果を示しています。

ナノ複合コーティング

TiAlN/AlCrNなどの多層コーティングは、以下を提供します。

• より高い硬度

• 耐摩耗性の向上

• 優れた熱安定性

• 低い摩擦係数

• 運転温度の低減

レーザー表面テクスチャリング

レーザーで形成された歯面上のマイクロディンプル配列は潤滑剤の貯留層として機能し、油膜の安定性維持と潤滑不良の低減に役立ちます。

これらの技術は実験室環境や試作生産で大きな効果を示していますが、量産される国内RV減速機にはまだ広く採用されていません。

それでも、耐久性と長期精度を向上させるための重要な将来方向を示しています。

4. 残された技術課題とフォワードエンジニアリング能力

現在の国内RV減速機研究は、主に6つの主要技術分野に焦点を当てています。

しかし、業界に残された最大級の研究ギャップの一つは、以下の多物理場連成に関するものです。

• 実際のピンギア運動学

• フラッシュ温度

• 弾性流体潤滑（EHL）

実際には、ピンギアは理想的な純転がりではなく、以下の複雑な組み合わせを経験します。

• 滑り運動

• 自転

• 公転運動

かみ合い時には、局所的なフラッシュ温度が100～200°Cに達し、潤滑油膜厚さと摩擦挙動に直接影響します。

性能を正確に予測するためには、将来の設計手法が以下を同時にモデル化する必要があります。

• 潤滑油膜厚さ

• 表面粗さ

• 歯形修整

• 接触圧力

• 熱影響

次世代の競争優位としてのフォワード設計

先進的なRV減速機メーカーは、徐々にリバースエンジニアリングから包括的なフォワード設計へ移行しています。

体系的な開発フレームワークは、以下を統合します。

• 基礎機構研究

• デジタル設計

• 精密製造

• 性能検証

メーカー、大学、研究機関の連携は、RV技術の進展、技術標準の確立、そしてイノベーションの加速においてますます重要になっています。

長期的な競争力は、個別技術の飛躍的成果ではなく、R&D、製造能力、そしてエンジニアリング専門性への継続的な投資に最終的に依存します。

結論：機能製品から世界水準の精密伝達システムへ

RV減速機の競争優位は、相互に関連する4つの技術的柱によって支えられています。

• 包括的な歯形修整データベース

• 超精密製造装置

• 材料、熱処理、潤滑技術の統合

• フォワードエンジニアリングとシミュレーション能力

国内RV減速機は市場採用において大きな進歩を遂げていますが、世界水準の性能を実現するには、個々の技術を段階的に向上させるだけでなく、エンジニアリングエコシステム全体にわたる体系的な改善が必要です。

HONPINE（Suzhou Honpine Precision Industry Co., Ltd.）では、RV減速機、ハーモニックドライブ減速機、遊星ギアボックス、ロボット関節アクチュエータの最新動向を継続的に追跡しています。精密伝達技術における継続的な革新を通じて、産業用ロボット、ヒューマノイドロボット、自動化システム、インテリジェント製造向けに、高い信頼性と高性能を備えたモーションソリューションを世界中のお客様に提供することを目指しています。

フォワードエンジニアリング手法が成熟し、精密製造装置の現地化が進み、材料技術が進化し続けるにつれて、次世代のRV減速機は単に「動作する」段階を超え、一貫して優れた精度、耐久性、長期信頼性を提供する方向へ進化していくでしょう。
