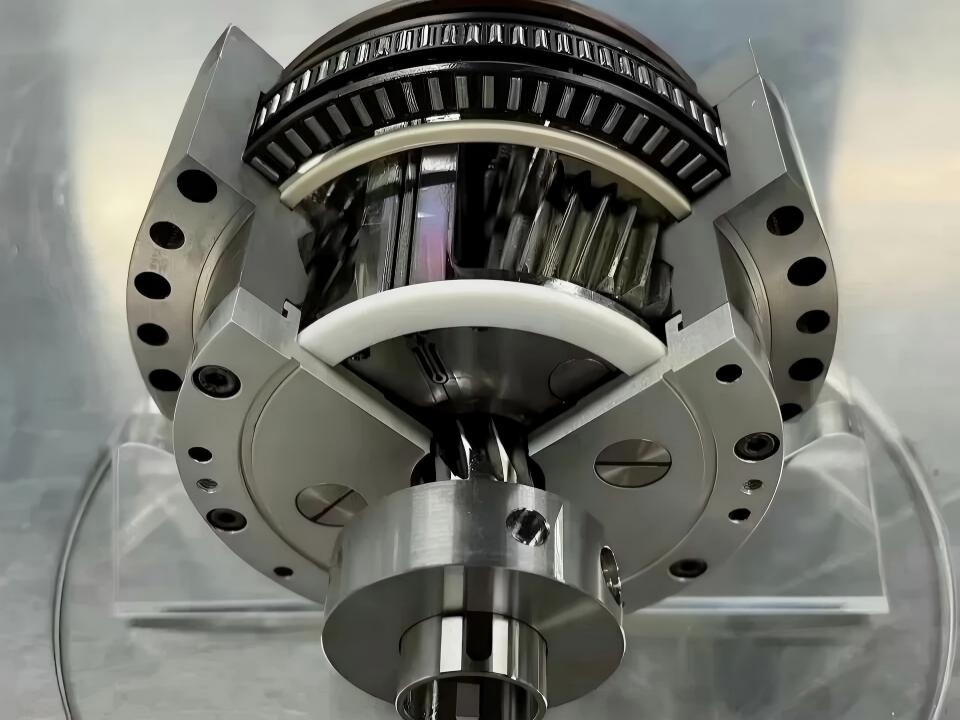

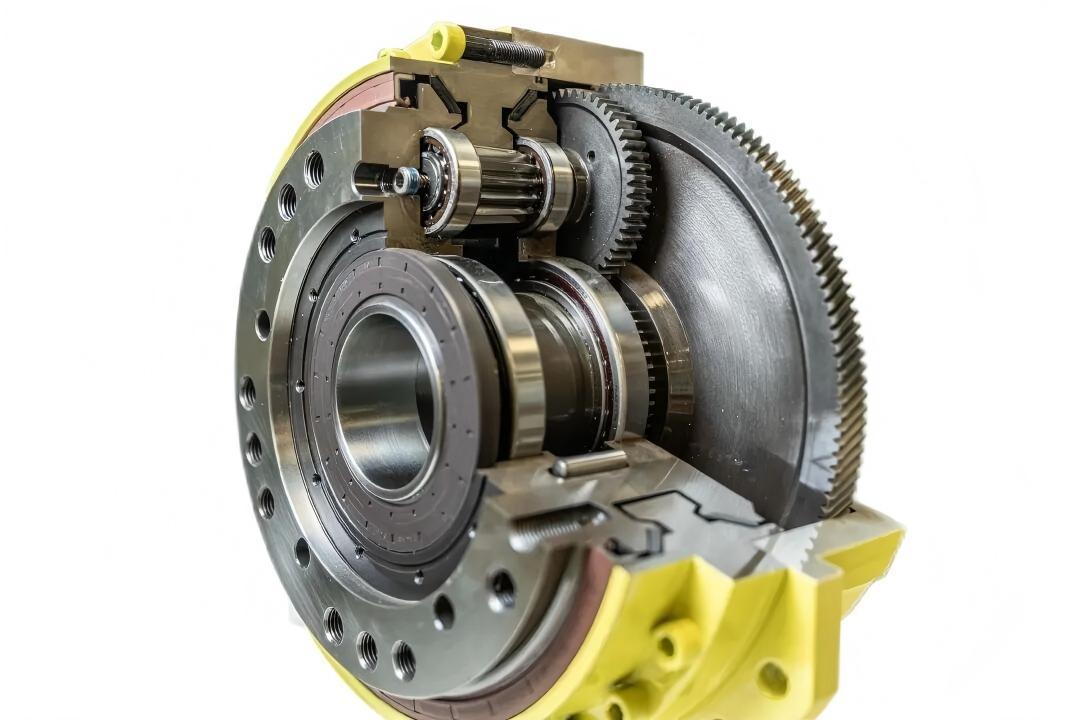

HPG ゼロバックラッシュギアボックス：ハイエンド工作機械と回転テーブルのための精密伝動を再定義する

はじめに：精度、トルク、剛性のトレードオフを打破する

ハイエンドCNC工作機械、5軸加工センター、精密回転テーブル、産業オートメーション機器の分野では、伝達システムは常に根本的な課題に直面してきました。それは、高精度、高トルク容量、高剛性を同時に実現することが難しいという点です。

ダイレクトドライブ（DD）モーターは優れた位置決め精度と動的応答性を備えていますが、高トルク出力、重切削加工、システム全体のコスト面では課題があります。RV減速機は高い負荷容量と高いトルク密度を提供しますが、バックラッシュ制御、精度維持、長期的な精度安定性にはなお限界があります。ハーモニックドライブはコンパクト設計で卓越した精度を実現しますが、剛性の低さと疲労面の制約により、高負荷加工環境での適用は制限されます。

現代の製造装置では、ユーザーは、ダイレクトドライブ並みの精度、RV並みのトルク密度、そして優れた構造剛性を1つのコンパクトなパッケージで実現する伝達ソリューションをますます求めています。

この課題に対応するためにHPGゼロバックラッシギアボックスが開発されました。革新的な自己補償型バックラッシ除去構造により、HPGは精度、トルク容量、剛性、長期安定性を融合し、要求の厳しい産業用途向けの高性能伝達技術の新世代を生み出します。

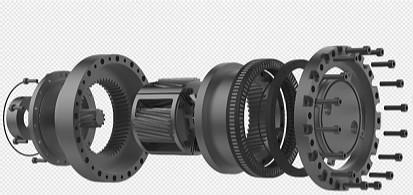

HPGゼロバックラッシギアボックスとは？

HPGゼロバックラッシギアボックスは、極めて低いバックラッシ、高い位置決め精度、そして高負荷能力を必要とする用途向けに設計された精密伝達システムです。

従来の遊星減速機が主に加工精度と組立精度によってバックラッシを低減するのに対し、HPGは運転中に歯車の噛み合いを継続的に維持する自己消去型バックラッシ機構を採用しています。

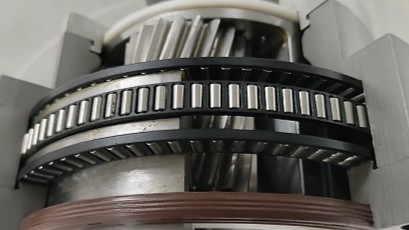

その核心原理は弾性補償技術に基づいています。内部歯車構造の制御された弾性変形により、歯面は遊星歯車に常に強く噛み合い、伝達クリアランスを低減するとともに、長期使用による摩耗で生じるバックラッシの増大を防ぎます。

この設計により、HPGギアボックスは耐用期間を通じて安定した精度を維持でき、CNC回転テーブル、精密インデキシングシステム、高負荷位置決め用途に特に適しています。

ダイレクトドライブシステムに匹敵する精密性能

精度は先進的な工作機械において最も重要な要素の一つです。回転軸におけるわずかな位置決め誤差でも、加工精度、表面品質、そして全体の生産性に直接影響します。

実測性能データによると、HPG-40Tは約15角秒の角度伝達精度を達成しており、高性能DDダイレクトドライブモーターと同等のレベルに達しています。

その繰り返し位置決め精度は±2角秒に達し、反復動作条件下でも優れた位置決め一貫性を示します。

従来の伝達ソリューションと比較すると：

HPGの利点は、高解像度光学スケールのような高価な外部フィードバックシステムによる補正を必要とせずに、ダイレクトドライブ並みの精度を提供できる点です。

精度とシステム統合の簡素化を同時に求めるメーカーにとって、HPGは非常に競争力のある選択肢です。

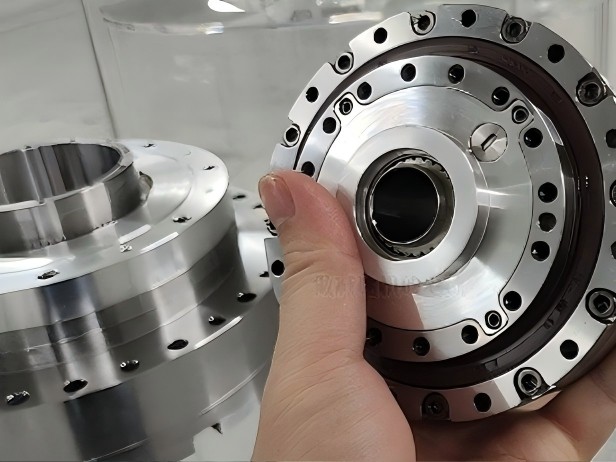

機械サイズを増やさずに高いトルク密度を実現

重切削加工用途では、トルク出力が、装置が強い切削条件、大型ワーク、そして急速な加減速サイクルに対応できるかどうかを左右します。

従来、高いトルクを得るには、より大きなモーターやより大きな機械構造が必要でした。HPGは、コンパクトな筐体の中で高トルク密度を実現することで、この制約に挑戦します。

外径が約190 mmで同じ条件の場合、HPG-40Tは以下を実現します：

• 定格トルク：420 Nm

• 起動トルク：840 Nm

そのトルク性能はNabtesco RV-40E減速機に匹敵しながら、よりコンパクトな構造を維持しています。

他の伝達技術と比較しても、HPGは同じ設置スペース内でより高いトルク出力を提供します。これは特に以下の用途に適しています：

• CNC回転テーブル;

• 5軸加工センター;

• 精密インデキシングシステム;

• 高負荷オートメーション装置。

コンパクトな寸法と高トルク能力を組み合わせることで、HPGは業界でよくある課題を解決します。すなわち、ダイレクトドライブシステムは優れた精度を提供しても、重切削用途にはトルクが不足しがちであるという点です。

重切削用途に優れたねじり剛性

ハイエンド工作機械では、精度だけでは十分ではありません。重切削中は、位置決め精度が優れていても、剛性が不足していると振動、変形、加工誤差が発生します。

HPG-40Tは、測定されたねじり剛性として約以下を達成しています：

220 Nm/arcmin

この性能は、多くの従来型伝達システムを大きく上回ります。

比較：

高いねじり剛性により、HPGは外部切削力や急激な負荷変動の下でも安定した位置決めを維持できます。

さらに、HPGは優れた軸受性能を備えています：

• 主軸受トルク剛性：2880 Nm/arcmin

• 許容曲げモーメント：2720 Nm

これらの特性により、横方向の切削力に対する強い耐性が得られ、加工安定性が向上し、装置の耐用年数も延びます。

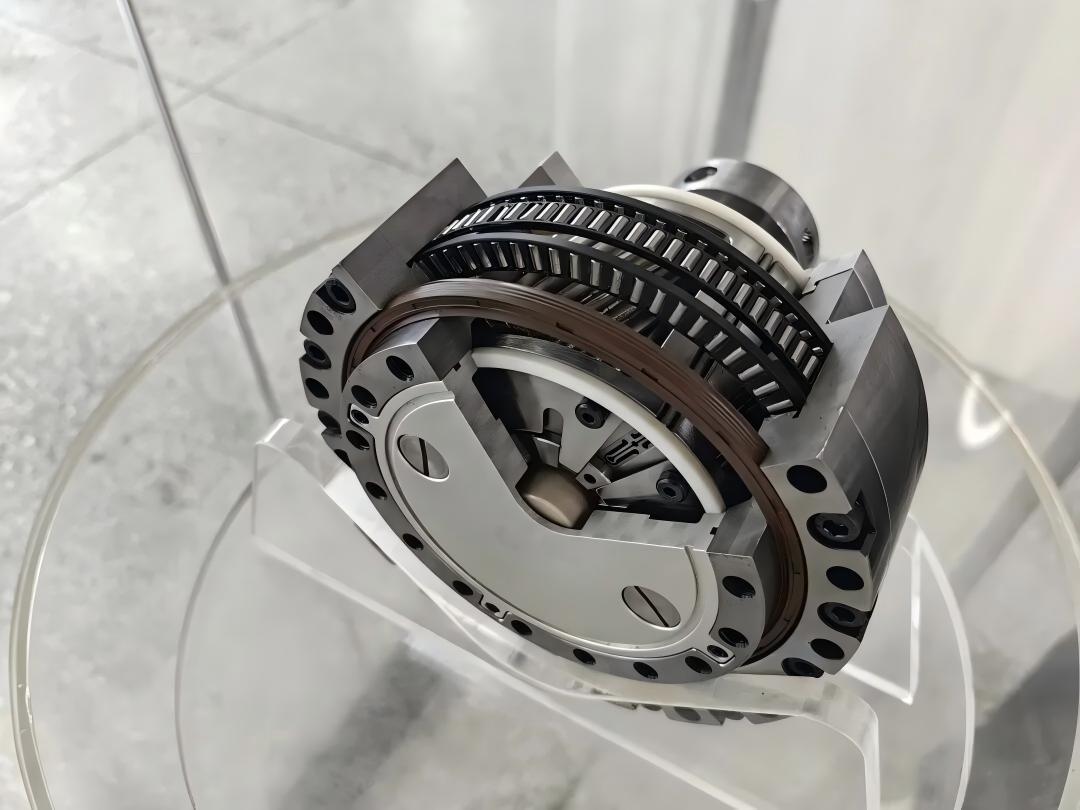

HPGの自己消去型バックラッシ技術

HPGの重要な革新は、その自己補償型バックラッシ除去機構にあります。

従来の精密歯車減速機は、製造精度を高めることでバックラッシを最小化しようとします。しかし、どれほど高い加工精度でも、以下に起因するクリアランスを完全に排除することはできません：

• 歯車の摩耗;

• 熱膨張;

• 長期運転;

• 組立ばらつき。

HPGは、製造公差のみに依存するのではなく、弾性補償アプローチを採用しています。

柔軟な内部歯車構造を使用することで、ギアボックスは歯面間の連続的な予圧を維持できます。これにより、運転中の微細な摩耗を自動的に補償できます。

その利点は以下のとおりです：

• 全使用期間を通じて安定したバックラッシ性能;

• 向上した繰り返し精度;

• 位置決め誤差の低減;

• 動的応答の向上。

このアプローチは、従来の精密歯車製造とは異なる思想を示しています。すなわち、加工公差を継続的に改善するのではなく、HPGはインテリジェントな機械的補償によって性能を維持します。

HPGと従来の伝達ソリューションの比較

HPG vs DDダイレクトドライブモーター

DDモーターは、その優れた精度と滑らかな動作で広く知られています。しかし、高トルク出力を実現するには、通常より大きなモーターが必要です。

HPGは同等の精度を提供しながら、以下を実現します：

• より高いトルク密度;

• より強い機械剛性;

• よりコンパクトな設置寸法;

• 重負荷用途への高い適合性。

HPG vs RV減速機

RV減速機は、高い負荷容量により産業用ロボットや精密機械で広く使用されています。

従来のRVソリューションと比べて、HPGは以下を提供します：

• より高いねじり剛性;

• 改善されたバックラッシ安定性;

• より優れた長期的精度保持;

• 優れた軸受負荷能力。

HPG vs ハーモニックドライブ

ハーモニックドライブはコンパクトさと高精度で知られていますが、柔軟部品は連続高負荷運転下で疲労を受ける可能性があります。

HPGは以下の点で優位性を持ちます：

• 構造剛性;

• トルク容量;

• 耐衝撃性;

• 連続重負荷運転。

HPGゼロバックラッシギアボックスの用途

精度、剛性、トルク能力を兼ね備えているため、HPGはさまざまな先進製造用途に適しています。

5軸加工センターでは、HPGは重切削中の剛性を維持しながら、高精度な回転位置決めを可能にします。

CNC回転テーブルでは、HPGがインデキシング精度、繰り返し精度、加工安定性を向上させます。

産業オートメーション機器では、HPGは長寿命を必要とする精密位置決め機構に信頼性の高い性能を提供します。

ロボット工学およびインテリジェント製造システムでは、HPGは精度と負荷能力の両方を必要とする用途に高性能な代替案を提供します。

HPGが高性能伝達技術の未来である理由

現代製造の発展傾向は、より高い精度、より高い効率、そしてより優れた信頼性へと向かっています。

従来の伝達ソリューションでは、エンジニアはしばしば以下の間で妥協を強いられます：

• 精度;

• トルク;

• 剛性;

• 耐久性。

HPGゼロバックラッシギアボックスは、これらの利点を1つのシステムに統合することで、新しいソリューションを提供します。

ダイレクトドライブ並みの精度、RVクラスのトルク能力、そして優れた剛性により、HPGは機械メーカーがよりコンパクトで、より高精度で、より信頼性の高い装置を開発することを可能にします。

結論：精密工作機械伝達の新たな標準

HPGゼロバックラッシギアボックスは、従来の減速機の単なる代替品ではありません。精密伝達設計に対する新しいアプローチを示しています。

ハイエンド工作機械、精密回転テーブル、先進的なオートメーション機器において、HPGはトルクと剛性を犠牲にすることなく高精度を実現する可能性を提供します。

自己消去型バックラッシ技術、コンパクトな高密度設計、そして卓越した機械剛性を組み合わせることで、HPGは次世代の精密伝達システムの再定義に貢献しています。
