RV減速機の解説：動作原理、利点、用途、選定ガイド

産業用ロボット、人型ロボット、CNC工作機械、精密自動化が進化し続ける中、RV reducerは、現代のモーションコントロールシステムにおいて最も重要なコンポーネントの一つとなっています。これは、ロボットの位置決め精度、負荷容量、剛性、耐用年数、そして全体的な信頼性に直接影響します。

エンジニア、設備メーカー、ロボット開発者にとって、RV reducerの動作原理と他の精密減速機との違いを理解することは、適切な伝動ソリューションを選定するうえで不可欠です。

このガイドでは、RV reducerの動作原理、構造、利点、用途、選定時の考慮事項を解説し、いくつかの一般的な誤解についても明らかにします。

RV reducerとは何ですか？

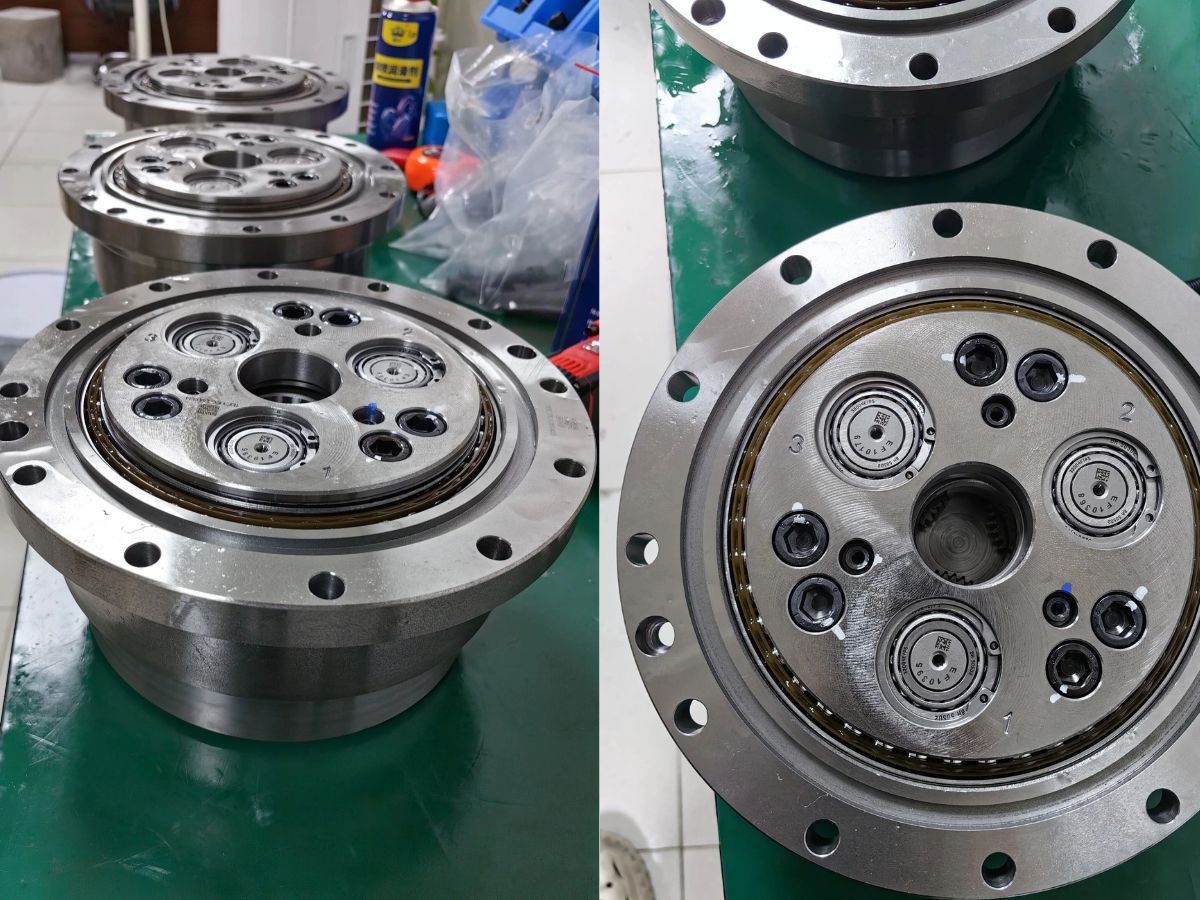

RV reducer (Rotary Vector Reducer)は、遊星歯車段とサイクロイドピン歯車段を組み合わせて、高減速比、卓越した剛性、優れた位置決め精度を実現する高精度サイクロイド減速機です。

一般的な産業用ギアボックスとは異なり、RV reducerは次のような用途向けに特別に設計されています：

• 高トルク伝達

• 高ねじり剛性

• 低バックラッシュ

• 高い位置決め精度

• 長寿命

• 重負荷の連続運転

現在、RV reducerは産業用ロボット、ロボットポジショナ、CNCロータリーテーブル、工作機械、自動化生産ライン、重負荷対応のスマート機器などに広く使用されています。

RV reducerはどのように動作しますか？

RV reducerは二段減速機構を採用しています。

第1段：遊星歯車減速

サーボモーターが入力軸を駆動し、サンギアを回転させます。遊星歯車はモーターの回転数を下げながらトルクを増大させ、同時に偏心軸を駆動します。

第2段：サイクロイドピン歯車減速

偏心軸によって、サイクロイドディスクは固定されたピンリング内で偏心運動を行います。

サイクロイドディスクの歯数はピン歯車リングより1枚少ないため、1回転ごとにわずかな相対変位が生じ、非常に高い伝達精度で大きな減速比を実現します。

最後に、出力ピンがこの動きを出力フランジへ伝達し、わずかなバックラッシュで高トルクを出力します。

この遊星歯車とサイクロイド伝動の組み合わせにより、RV reducerは高精度と優れた負荷容量を両立できます。

なぜRV reducerはこれほど高精度なのですか？

いくつかの構造上の利点が、RV reducerの卓越した精度に寄与しています。

大きな多歯かみ合い

わずかな歯だけで荷重を分担する従来のギアボックスとは異なり、RV reducerは複数のサイクロイド歯に同時に力を分散します。

この設計により、接触応力を大幅に低減しながら、剛性と耐久性を向上させます。

極めて低いバックラッシュ

高品質なRV reducerは通常、バックラッシュを1 arc-minute未満に抑え、上位製品では0.5 arc-minute（30 arc-seconds）に達することもあります。

低バックラッシュにより、ロボットは優れた再現性で同じ位置に繰り返し戻ることができます。

高いねじり剛性

サイクロイド機構は重負荷下での変形に対する優れた耐性を持ち、RV reducerは大きなペイロードを支える産業用ロボット関節に特に適しています。

RV reducerとHarmonic reducerの比較

多くのエンジニアは、RV reducerとHarmonic reducerのどちらを選ぶべきかを尋ねます。

答えは用途によって異なります。

RV reducer 最適な用途：

• ロボットのベース関節

• 肩関節

• 腰関節

• 重負荷対応の産業用ロボット

• 回転位置決めテーブル

• CNC設備

利点：

• 高剛性

• 高い負荷容量

• 優れた耐衝撃性

• 長寿命

• 連続重負荷下でも安定した性能

Harmonic reducer 最適な用途：

• ロボットの手首

• 肘関節

• ヒューマノイドロボットの腕

• 医療ロボット

• 半導体装置

• 精密自動化

利点：

• コンパクトなサイズ

• 軽量設計

• 極めて低いバックラッシュ

• 高い位置決め精度

多くの6軸産業用ロボットでは、RV reducerは通常1〜3番関節、または1〜4番関節に使用され、Harmonic reducerは、コンパクト性と精度が最大負荷容量より重要な手首関節に使用されます。

よくある誤解：RV reducerとウォームギア減速機

最も一般的な誤解の一つは、RV reducerをウォームギア減速機と混同することです。

これらはまったく異なる伝動技術です。

RV reducer

遊星歯車 + サイクロイドピン歯車構造

高精度

低バックラッシュ

高剛性

ロボットおよび精密機械向けに設計

ウォームギア減速機

ウォームとウォームホイールによる伝動

シンプルな構造

低い製造コスト

セルフロック機能を持つ

コンベヤー、昇降装置、一般機械で一般的に使用

どちらも減速機ですが、用途はまったく異なり、互換性があるとは考えるべきではありません。

RV reducerの主な用途

高剛性と優れたトルク容量により、RV reducerは次の分野で広く使用されています：

• 産業用ロボット

• ロボット溶接システム

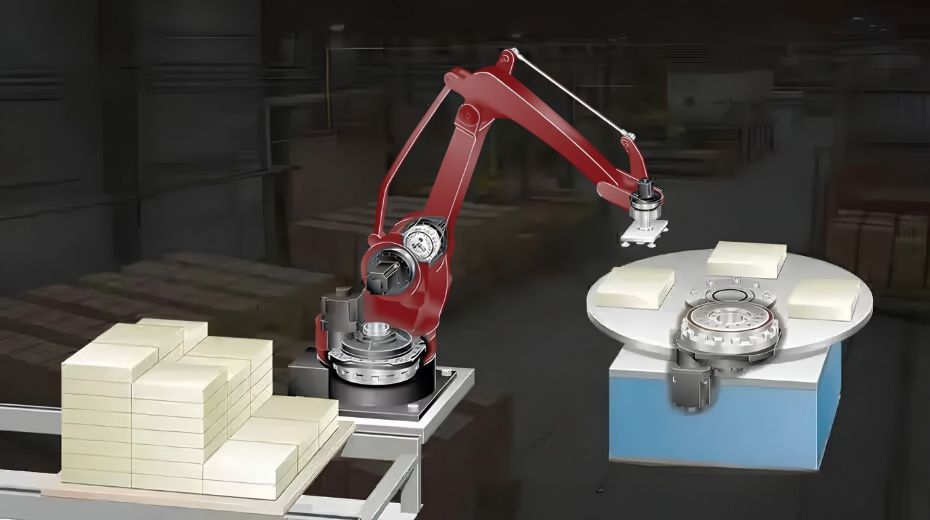

• パレタイジングロボット

• CNCロータリーテーブル

• 工作機械

• 自動化生産ライン

• レーザー加工装置

• 航空宇宙製造

• 精密位置決めシステム

• 重負荷対応のスマート機器

ロボットのペイロードが増加するにつれて、RV reducerは動的荷重条件下で位置決め精度を維持するうえでますます重要になります。

適切なRV reducerの選び方

正しいRV reducerの選定は、単に減速比を比較するだけではありません。

エンジニアは次の項目を評価する必要があります：

定格トルク

必要な運転トルクを十分な安全マージンで連続的に処理できることを確認してください。

ピークトルク

加速、減速、または衝撃荷重を伴う用途では、十分な過負荷耐性が必要です。

減速比

ロボットの関節ごとに必要な速度特性とトルク特性は異なります。

バックラッシュ

精密組立やCNC用途では、一般的な自動化よりも低いバックラッシュが求められます。

ねじり剛性

剛性が高いほど、ロボットの軌跡精度が向上し、振動が低減します。

耐用年数

多くの産業用RV reducerは、負荷、潤滑、作業環境に応じて、定格運転条件下で6,000〜10,000時間の設計となっています。

取付構成

軸の種類、フランジ寸法、中空または中実軸の設計、サーボモーターとの互換性を考慮してください。

RV reducerの国内開発

長年にわたり、世界のハイエンドRV reducer市場は日本メーカーが支配していました。

現在では、精密加工、熱処理、歯車製造、軸受技術、品質管理の継続的な改善により、中国メーカーは製品性能を大幅に向上させています。

現代の国内RV reducerは、次の特長を備えています：

• 位置決め精度の向上

• より良い製造一貫性

• 短いリードタイム

• 競争力のあるコスト

• 信頼性の高い量産能力

これらの進歩により、ロボットメーカーは供給網の柔軟性を高めながら、インテリジェント製造の急速な成長を支えています。

まとめ

RV reducerは、現代のロボティクスおよび産業オートメーションにおいて最も重要な精密伝動部品の一つです。

遊星歯車とサイクロイドピン歯車技術の独自の組み合わせにより、卓越した剛性、高いトルク容量、低バックラッシュ、長寿命を実現し、重負荷ロボット関節や精密モーションシステムに最適なソリューションとなっています。

産業用ロボット、CNC工作機械、自動化生産ライン、またはスマート機器を開発している場合でも、信頼性の高い長期性能を実現するためには、トルク、剛性、精度、用途要件に基づいて適切なRV reducerを選定することが不可欠です。

精密製造技術が進歩し続ける中で、RV reducerは次世代のロボティクス、インテリジェント自動化、高度製造システムにおいて、ますます重要な役割を果たすでしょう。
