ロボット関節モジュールにおける内蔵型 vs. 外付け型トルクセンサー: エンジニアリング上のトレードオフと今後の動向

近年、ヒューマノイドロボットや協働ロボットの急速な成長に伴い、高精度な力制御は、コンプライアントで安全なインタラクションを実現するための中核能力となっています。この能力の中核には、ロボット関節モジュール内部の重要なコンポーネント、すなわち力を検知する役割を担うトルクセンサーがあります。

しかし、トルクセンサーの取り付け方式は、関節の性能、信頼性、コストを直接左右します。現在、市場では主に2つの技術的アプローチが主流です。埋め込み型（統合型）と外付け型（追加型）のトルクセンサーです。

この違いは、単に「内蔵」か「取り付け」かということにとどまりません。本質的な違いは、トルク検知構造が機械伝達チェーンの本質的な一部であり、関節自体の内部に統合されているかどうかにあります。

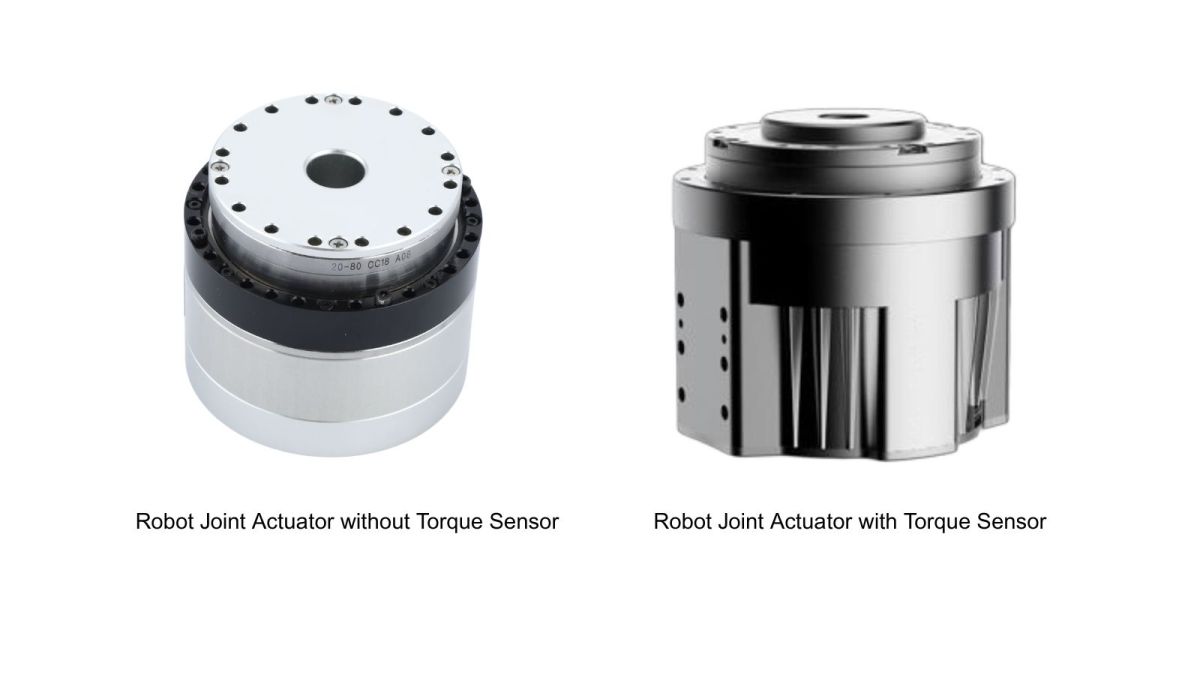

1. 埋め込み型トルクセンサー：統合関節の「ネイティブコア」

埋め込み型トルクセンサーは関節構造に深く統合されており、モーター、減速機、エンコーダーと並ぶ4つ目の中核コンポーネントとなります。これにより、駆動、伝達、検知、制御を組み合わせた完全統合システムが実現します。

一般的な実装方法

ひずみゲージベースの検知

ひずみゲージは、出力フランジ、中空軸、または専用の弾性要素などの部品に適用されます。微小なねじり変形を測定することでトルクを算出します。これは最も古典的で広く使用されている方法です。

磁気 / 磁歪式検知

磁気リングを介した角度差、または材料の磁気特性の変化を測定することでトルクを検出します。この非接触方式は優れた密閉性と耐油性、耐汚染性を備えており、急速に成長しているトレンドとなっています。

構造再利用設計

ハーモニックドライブのフレクスプラインや出力フランジなど、既存の弾性部品を検知要素として再利用します。このアプローチでは、軸力や曲げモーメントによる干渉を回避するために、高度な機械的デカップリングが必要です。

利点

コンパクト性 & 軽量設計

追加の軸方向長さが発生しないため、超コンパクトな関節モジュールを実現でき、可搬重量対重量比が向上します。

高い信頼性 & 保護性能

内部配線により完全密閉（高IP等級）が可能で、粉塵、水、機械的摩耗から保護します。

優れた動的性能

高い構造剛性と低慣性により、高帯域で応答性の高い力制御をサポートします。

高い製品一貫性

工場出荷時に事前校正されており、プラグアンドプレイ統合を提供し、システムの複雑さを低減します。

課題

高い設計複雑性

限られた空間の中で、強度、剛性、過負荷保護、温度ドリフト補償、多軸デカップリングを解決する必要があります。

限定的な保守性

センサー故障時には関節モジュール全体を修理のために返送する必要があることが多く、ダウンタイムが長くなります。

潜在的な過負荷リスク

外部からの衝撃により、目視では検出できない不可逆的な微小損傷やゼロドリフトが発生する可能性があります。

代表的な用途

ヒューマノイドロボット

協働ロボット（cobots）

四足歩行ロボット

外骨格

多指ロボットハンド

これらの用途では、量産におけるコンパクト性、軽量設計、高い信頼性が重視されます。

2. 外付け型トルクセンサー：柔軟で独立した測定モジュール

外付け型トルクセンサーは、フランジやカップリングを介して関節出力部と負荷の間に設置される、独立した標準化コンポーネントです。

一般的な実装方法

フランジ型トルクセンサー

関節の出力フランジと負荷の間に設置され、測定リングとして機能します。これは最も一般的なアプローチです。

シャフト型 / 中空軸センサー

伝達軸に直接取り付けられ、特定の空間構成に適しています。

モーター電流推定（仮想センシング）

物理的なセンサーではありませんが、低コスト用途ではモーター電流からトルクを推定します。しかし、精度は摩擦、温度ドリフト、ギアボックス効率の影響を受けるため、高精度な力制御には適していません。この方法は、コスト重視のロボット用途で広く使用されています。

利点

高い柔軟性 & 保守性

センサーを迅速に交換できるため、ダウンタイムを最小限に抑えられます。研究開発や反復開発に最適です。

校正の「ゴールドスタンダード」

高精度で認証済みのセンサーを使用して、埋め込み型ソリューションの検証および校正を行うことができます。

幅広い選択肢 & 成熟した技術

さまざまなレンジ、精度、インターフェース（例：CAN、EtherCAT）を備えた多種多様な製品が利用可能です。

課題

サイズ増加 & 外観性の低下

軸方向の長さとかさばりが増し、関節のコンパクト性が低下します。

システム剛性の低下

追加のインターフェースや弾性要素により、制御帯域が制限され、芯ずれ誤差が生じる可能性があります。

保護 & 配線の問題

露出した配線には、粉塵、液体、機械的応力に対する追加保護が必要です。

代表的な用途

研究開発および試験プラットフォーム

高負荷または衝撃を受けやすい環境（犠牲センサーを使用）

レトロフィットまたはアップグレードプロジェクト

3. 主な比較：埋め込み型 vs. 外付け型トルクセンサー

4. 選定ガイド：適切なソリューションの選び方

主要な判断基準

製品化と量産を目指し、コンパクト性、軽量設計、信頼性、クリーンな統合を重視する場合 →

埋め込み型トルクセンサーを選択してください。

研究開発、試作、試験の段階にあり、高い柔軟性と容易な保守性が必要な場合 →

外付け型トルクセンサーを選択してください。

主な検証基準（両アプローチ共通）

クロスアクシスデカップリング性能

曲げモーメントおよび軸荷重に対する耐性仕様を確認してください（例：<2% FS）。

過負荷保護 & ゼロ復帰

2×または5×の過負荷条件後でもセンサーが精度を維持することを確認してください。

取り付け剛性（外付け型センサーでは重要）

適切な平面度、剛性、アライメントが不可欠です。不適切な取り付けは、最良のセンサーであっても性能を低下させる可能性があります。

埋め込み型トルクセンサーは、高度に統合されたロボット関節の未来を代表し、スケーラブルで高性能かつコスト効率の高い量産を可能にします。一方で、外付け型センサーは、柔軟性、検証、適応性の面で持続的な価値を保持しています。

絶対的に「優れた」ソリューションは存在せず、あるのは用途に最も適したものだけです。これらのエンジニアリング上のトレードオフを理解することで、ロボットに最適な「触覚」を与え、精度、信頼性、コストの最適なバランスを実現できます。
