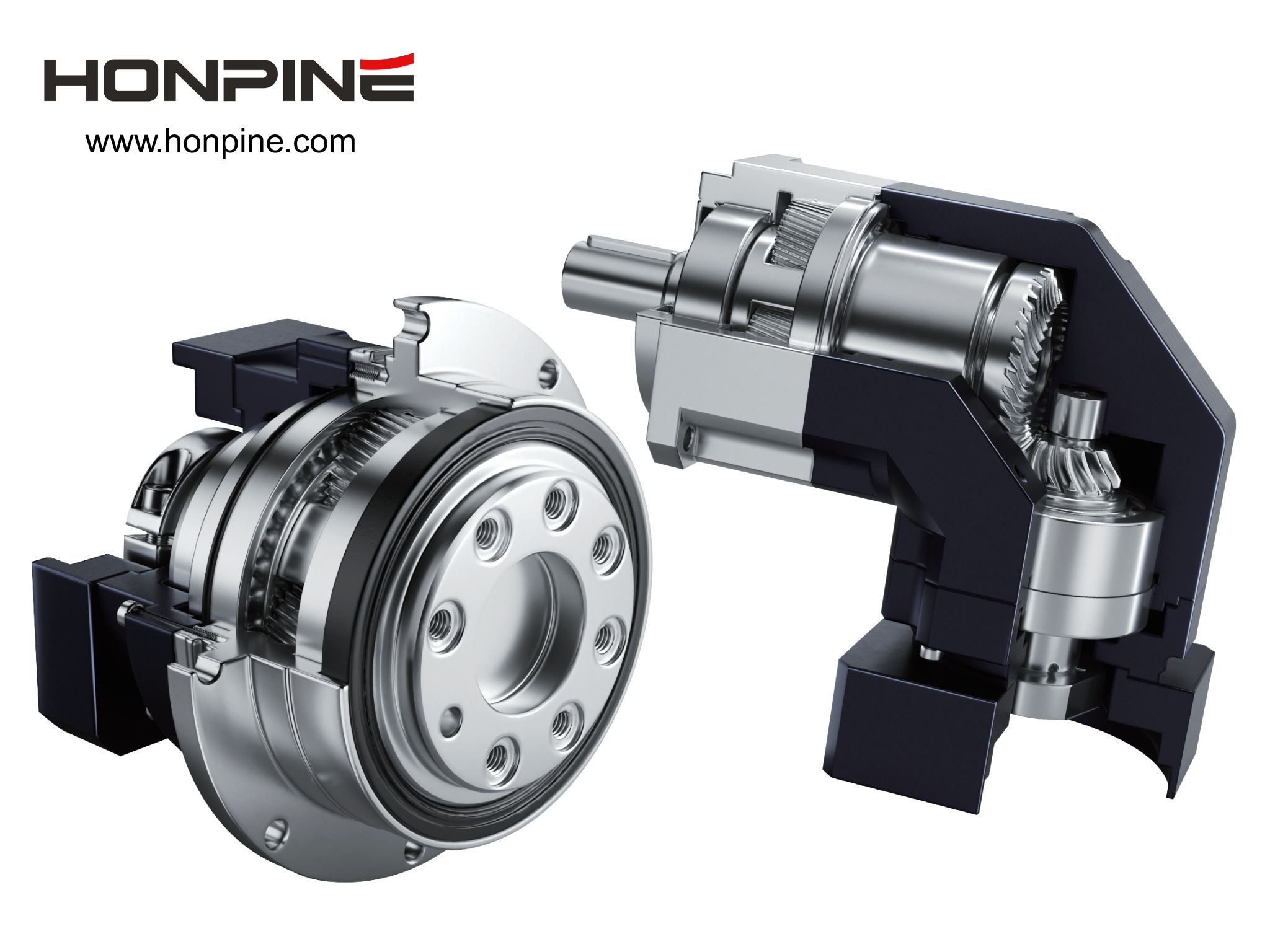

遊星減速機がCNC、AGV、太陽光発電およびリチウム電池設備におけるサーボモーターの理想的なパートナーである理由とは？

遊星減速機がサーボモーターの理想的なパートナーである理由

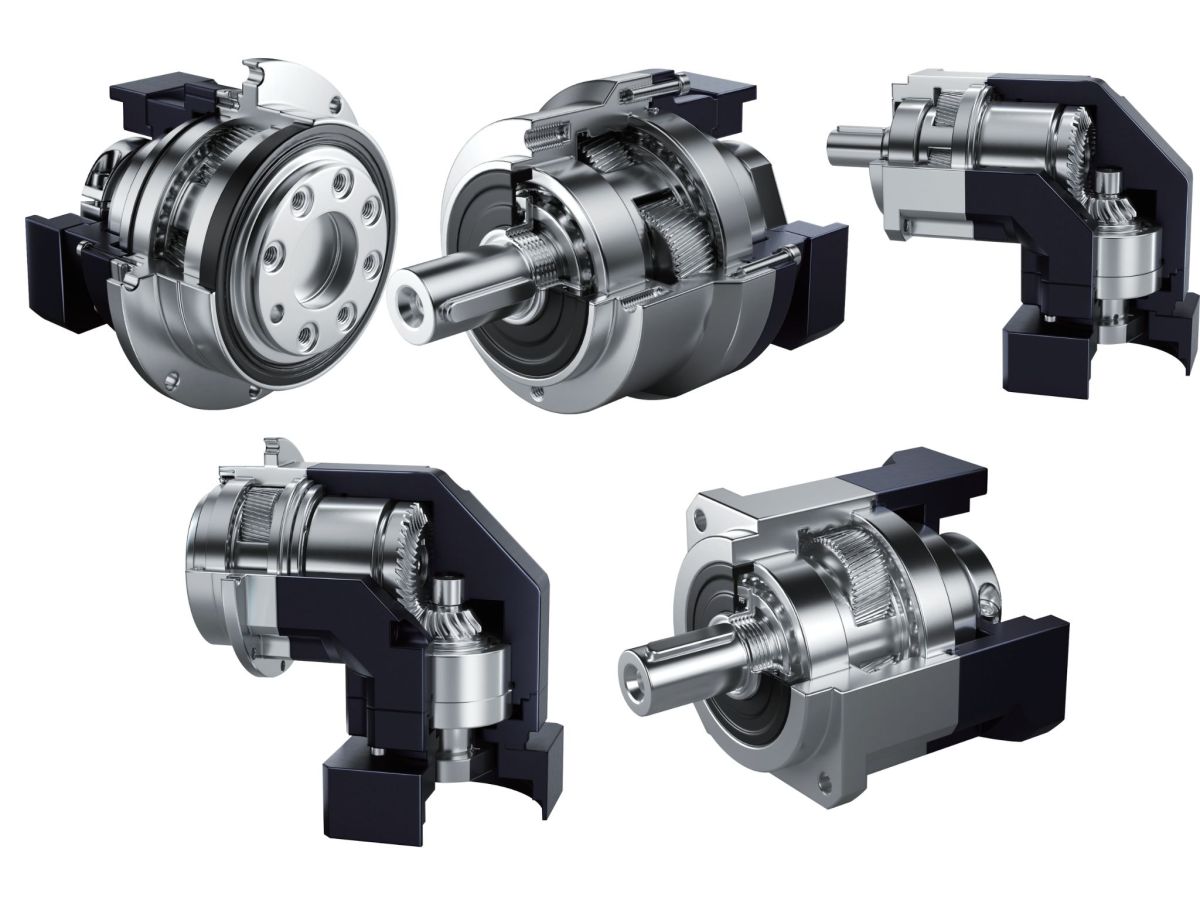

遊星減速機は、太陽歯車、遊星歯車および内歯車を使用し、複数の歯車かみ合いを通じてトルクを伝達します。負荷は複数の遊星歯車に分散されるため、この伝動構造には以下のような固有の利点があります。

高効率： 高精度遊星減速機は、1段設計で≥95%、2段設計で≥92%の効率を実現できます。通常約50%～85%にとどまるウォーム減速機と比較して、遊星減速機は連続運転時のエネルギー損失を低減できます。

低バックラッシ： 精密研削歯車では≤1～3 arcminのバックラッシを実現でき、標準モデルでは通常約3～8 arcminです。これにより、割出し、位置決め、および繰り返しの起動・停止動作におけるロストモーションを最小限に抑えられます。

高剛性： 複数の遊星歯車が負荷を分担するため、頻繁な正逆運転や切削衝撃に対する優れた耐性を提供します。過大なねじりコンプライアンスを生じさせることなく、安定したサーボ追従性能の維持に役立ちます。

コンパクトな同軸設計： 入力軸と出力軸が同一軸上に配置されるため、設置スペースを節約しながらサーボモーターやステッピングモーターと容易に統合できます。このため、コンパクトな機械モジュールや自動化設備に適しています。

柔軟な減速比： 1段遊星減速機は通常3:1～10:1の減速比をカバーし、2段設計では数十対一に達し、3段構成ではさらに高い減速比が可能です。これにより、幅広い自動化用途に対応できます。

簡単に言えば： 中～高精度、高応答性、優れたコスト効率、連続運転が求められる用途では、遊星減速機をまず検討する価値があります。1段用途で非常に高い減速比、ほぼゼロのバックラッシ、低重量が必要な場合は、ハーモニックドライブの方が適している可能性があります。大型ロボットアーム、重負荷、高い耐衝撃性が必要な場合は、RV減速機がより適した選択肢となる場合があります。

1. CNC工作機械およびマシニングセンタ：送り軸、工具交換装置、回転軸補助

代表的な用途：

• サーボ送り軸およびコンパクトなCNCリニアスライド

• タレットおよび自動工具交換装置

• 割出しヘッドおよび4軸・5軸回転テーブル用補助駆動装置

• レーザー切断、マーキング、溶接システムのモーション軸

遊星減速機はどのような課題を解決しますか？

高剛性は、フライス加工や穴あけ加工中に発生するラジアル荷重およびアキシャル荷重への耐性に役立ちます。低バックラッシは再現性の高い位置決めを支え、高い伝達効率は長時間の加工サイクルにおける発熱低減に役立ちます。高精度遊星減速機は、構成に応じて≤3 arcmin、またはそれ以下のバックラッシを実現できます。

限界はどこにありますか？

強い転倒モーメントおよび繰り返しの逆転衝撃を受ける重切削用5軸旋回ヘッドや大型回転テーブルでは、RV減速機、またはウォームギヤ段と組み合わせた遊星減速機についても評価が必要となる場合があります。

2. 産業用自動化およびモーションモジュール：ディスペンシング、組立、割出し、検査

代表的な用途：

• リニアモジュール、ガントリーロボット、搬入・搬出システム

• ロータリーインデックステーブルおよび搬送機構

• ディスペンシング、ねじ締め、はんだ付け、組立設備

• ビジョンアライメントプラットフォームおよびCCD検査用回転テーブル

遊星減速機はどのように選定すべきですか？

一般的な位置決め用途では、バックラッシが約3～8 arcminの標準遊星減速機で十分な場合が多くあります。精密組立およびビジョンアライメント用途では、≤3～5 arcminのバックラッシを持つ高精度遊星減速機が必要になる場合があり、一部の構成では≤1 arcminを実現できます。

高頻度の正逆運動では、減速比だけに基づいて減速機を選定するのではなく、ねじり剛性と慣性マッチングを併せて評価する必要があります。

3. 包装、印刷、繊維および食品設備：連続運転のための効率

代表的な用途：

• 充填、ラベリング、製袋の同期制御

• 印刷シリンダーおよびウェブの巻取り・巻戻し

• 繊維の巻取りおよび張力制御

• 食品加工および搬送設備

遊星減速機が適している理由は？

連続運転では、遊星減速機の高い伝達効率により、ウォーム減速機よりも低いエネルギー損失と低い発熱を実現できます。同軸構造により、ローラー、ドラム、巻取り軸との統合も容易です。

清浄性および耐油性が重要となる食品・医薬品設備では、密閉構成および用途に応じた食品グレード潤滑剤を検討できます。

4. 物流、AGVおよびRGV：頻繁な起動・停止とコスト効率

代表的な用途：

• AGV/AMRの駆動輪および操舵輪

• スタッカークレーンの昇降・走行機構

• クロスベルト仕分けシステムおよび回転搬送機構

• RGV往復搬送システム

遊星減速機の価値とは？

頻繁な起動・停止運転では、低い反射慣性と高い動的応答性が有効です。バッテリー寿命とエネルギー消費が重要な場合、高い伝達効率は重要な検討事項となります。コストに敏感な用途では、特定性能が不要な場合に、遊星減速機はより高価なハーモニックまたはRV伝動ソリューションに代わる実用的な選択肢を提供できます。

限界はどこにありますか？

重負荷スタッカークレーン、大トン数の高精度位置決めシステム、高トルクのレール走行機構では、補助動作に遊星減速機を使用し、主荷重を担う伝動装置にはRV減速機を検討することができます。

5. 新エネルギー：太陽光、リチウム電池、風力発電

太陽光設備

遊星減速機は、ストリング溶接機、ラミネーター補助駆動装置、シリコンウェハ切断送り機構、太陽追尾システムなど、長寿命と低メンテナンスが重要な用途に使用できます。

リチウム電池設備

代表的な用途には、巻取り、塗工、スリッティング、電極切断の補助機構があります。巻取り時には、電極の位置合わせおよびプロセス一貫性を維持するため、安定した張力制御と低バックラッシが重要です。

風力発電

遊星減速機は、ナセルを風向きに合わせる、またはブレード角度を調整する必要があるヨーおよびピッチシステムなどの用途で広く使用されています。多段遊星減速機は、設計に応じて数百～1,000:1を超える減速比を実現でき、長寿命および風による衝撃荷重への耐性も求められます。

大量生産の新エネルギー生産ラインでは、公称減速比だけを見るのではなく、熱バランス、バックラッシ保持性、ベアリングのラジアル荷重容量に重点を置いて選定する必要があります。

6. 半導体および精密測定：ナノメートル級の主軸ではなく補助精密モーション

代表的な用途：

• ダイボンディング、ワイヤボンディング、ピックアンドプレース設備用補助軸

• ウェハ搬送および搬入・搬出機構

• プローブステーション、検査アライメント、光学角度調整

• 三次元測定機のモーション軸

これらの用途では、コンパクトな低バックラッシ伝動、滑らかな微小動作、小型寸法、クリーンな潤滑が求められる場合があります。より滑らかな伝動が必要な場合は、はすば歯車歯形も検討できます。

ナノメートル級の位置決めを必要とする主段には、一般にリニアモーターおよびエアベアリングシステムの方が適しています。遊星減速機は補助位置決めおよびモーション機構により一般的に使用されます。

7. 医療・航空宇宙用補助設備：低騒音、清浄性、コンパクト設計

代表的な用途：

• 画像への影響を最小化するため、滑らかで低騒音の動作が重要なCTおよびMRIガントリー回転

• リハビリテーション設備、診断機器、手術補助機構

• レーダーおよびアンテナ機構

• 衛星機構用コンパクト遊星減速機

非磁性環境またはクリーン環境では、特殊材料および低アウトガス潤滑剤が必要になる場合があります。

主な選定基準は単なる減速比ではなく、必要なバックラッシレベル、温度上昇、騒音、保護性能、耐用年数でもあります。

8. 遊星減速機が適切な選択ではない場合

遊星減速機は非常に汎用性が高い一方、すべての用途に最適な伝動装置ではありません。

ほぼゼロのバックラッシとコンパクトなパッケージで100:1を超える1段減速比：通常、ハーモニックドライブの方が適しています。

繰り返しの逆転衝撃と高トルクを受ける大型ロボットアーム、ロボットベース、自動車溶接システム、重負荷ポジショナー：RV減速機を評価すべきです。

大きな転倒モーメントまたは低周波の重負荷振動を伴う長い片持ち構造：ラジアル荷重および転倒荷重容量を慎重に確認する必要があります。遊星減速機では不十分な場合、RV減速機または追加の構造支持が必要になる場合があります。

厳格なバックラッシ要件がない低速・軽負荷の搬送設備：標準歯車伝動またはウォーム減速機の方が経済的な場合があります。高精度遊星減速機が常に必要とは限りません。

9. 遊星減速機選定時に確認すべき3つの質問

必要な精度とバックラッシはどの程度ですか？

搬送などの標準用途では、標準的なバックラッシレベルを使用できます。割出しおよび位置決め用途では約3～5 arcminが必要となる場合があり、高精度組立および半導体設備では、モーションシステムに応じて≤1～3 arcminが必要となる場合があります。

負荷および衝撃荷重はどの程度ですか？

頻繁な起動・停止運転では、ねじり剛性を考慮する必要があります。長い片持ち構造および大きな転倒モーメントに対しては、出力トルクだけに基づいて減速機を選定すべきではありません。重負荷および高衝撃条件では、RV減速機についても評価すべきです。

設置スペースと効率はどの程度重要ですか？

コンパクトな自動化モジュール、AGV、リチウム電池生産設備では、コンパクトな寸法と伝達効率が高く評価されることが多くあります。連続生産では、温度上昇、潤滑、耐用年数も選定プロセスに含める必要があります。

結論

サーボシステムは、単にサーボモーターに任意の減速機を組み合わせればよいものではありません。伝動部品の選定が不適切であれば、優れたモーターおよびコントローラー仕様でも、不適切な機械伝動を補うことはできません。

遊星減速機の価値は、単純な減速とトルク増幅にとどまりません。サーボモーターと適切に組み合わせることで、高い動的応答性、低バックラッシ、高効率、コンパクトな機械統合を実現し、モーションシステム全体のより安定的かつ効率的な運転に貢献します。
