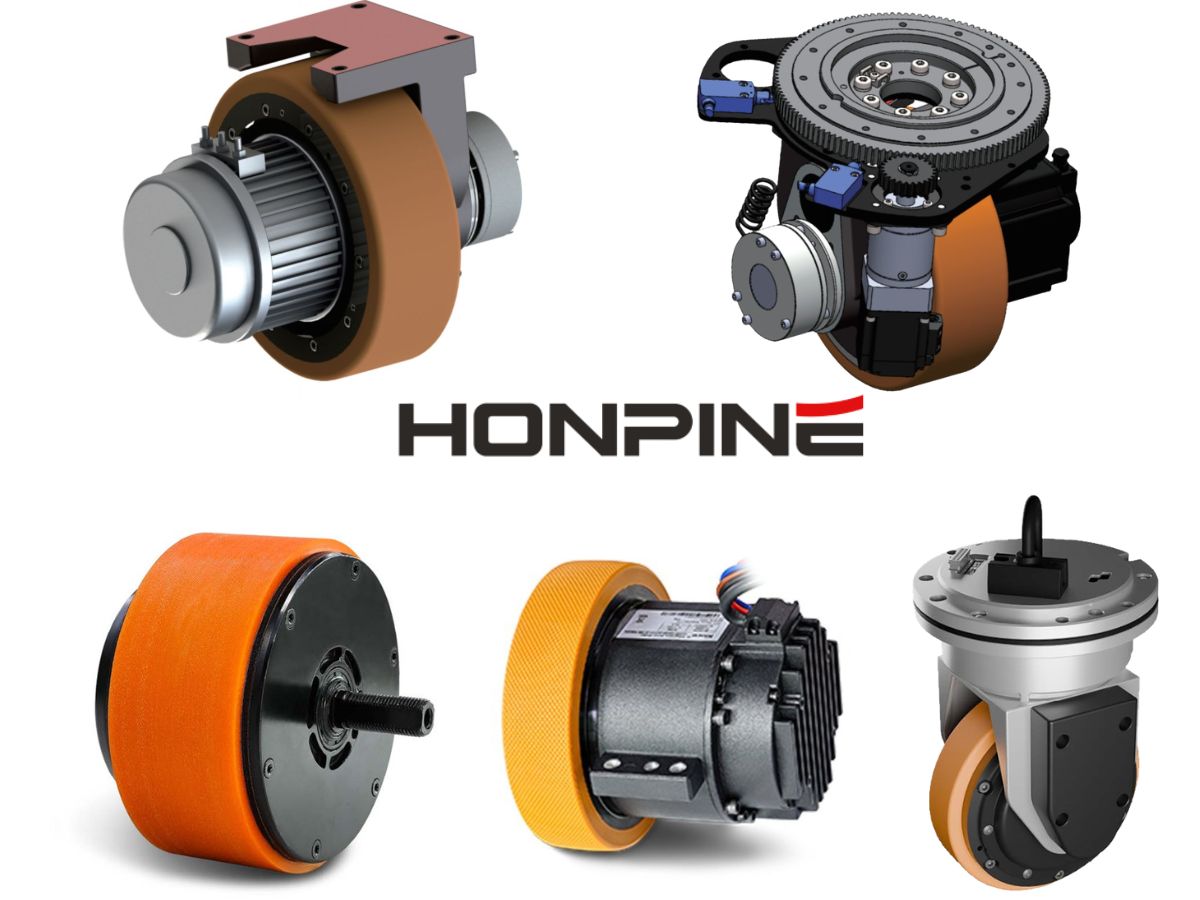

AGVの中核移動コンポーネントの詳細分析：駆動輪,操舵輪,キャスターの技術応用と選定ロジック

本記事では,AGV駆動輪,ステアリングホイール,キャスターの技術的特性,利点,制約,選定ロジックを分析し,これら3つの中核的な走行コンポーネントがAGVの精度,柔軟性,積載能力,およびシステム全体の性能をどのように決定するかを説明します。

スマート製造および構内物流自動化のシナリオにおいて,AGV (Automated Guided Vehicle)の走行システムは,その動作精度,積載能力,空間適応性,および総合的なコスト効率を直接左右します。

AGV走行システムの3つの中核コンポーネントとして,駆動輪,ステアリングホイール,キャスターはAGVの設計と用途において重要な役割を果たします。これらの技術的特性,用途適合性,および選定ロジックは,重要なエンジニアリング上の検討事項です。

差動駆動システム:技術的特性と適用範囲

駆動輪はAGVの中核的な動力出力コンポーネントです。差動駆動は現在,小型および中荷重AGVにおいて最も主流の走行ソリューションであり,左右の車輪の速度差によって操舵と走行制御を実現します。

1. 差動駆動の中核的な運動原理

差動駆動AGVでは,操舵,直進走行,ゼロ半径旋回などの動作は,2つの車輪間の線速度差によって完全に決定されます。

中核的な運動関係は次のとおりです:

ΔV = VL − VR

ここで:

ΔV = 2つの車輪間の線速度差

VL = 左駆動輪の線速度

VR = 右駆動輪の線速度

2つの車輪が同じ速度で反対方向に回転する場合,AGVはゼロ半径旋回を実現できます。角速度は次を満たします:

ω = (VL − VR) / L

ここで:

ω = 角速度

L = 2つの駆動輪間の中心距離

2. 差動駆動輪の技術的な利点と欠点

中核的な利点

高い走行柔軟性

ゼロ半径旋回と小さい旋回半径をサポートし,狭い作業場環境に適しています。

低い制御複雑性

独立した操舵機構を必要とせず,比較的低いモーター精度とサーボ制御能力で対応できます。

大きなコスト優位性

シンプルな構造と高い部品標準化により,全体のBOMコスト削減に役立ちます。

中核的な制約

限られた位置決め精度

車輪速度の偏差や床面摩擦の不均一性により位置決め誤差が蓄積し,高精度ドッキング用途には適しません。

制限される走行安定性

高速旋回時に横滑りが発生する可能性があり,重荷重下では軌道偏差がより顕著になります。

弱い拡張性

前進/後退動作には冗長な駆動アセンブリが必要になることが多く,全方向移動は実現できません。

3. 差動駆動輪の代表的な用途

位置決め精度要件が比較的低い小型および中荷重AGV (≤500 kg)

初期段階のライン追従型および牽引型AGV

コスト重視でシンプルな自動化改造プロジェクト

ステアリングホイール:ハイエンドの駆動・操舵一体型ソリューション

AGVステアリングホイールは,駆動,操舵,荷重支持機能を高度に統合したモジュールです。これは全方向AGV走行の中核ソリューションであり,ハイエンドAGVを象徴する技術の1つです。

 4,ステアリングホイールの初期導入が限定的だった主な技術的理由

1. サイズと取付高さの制約

初期の輸入ステアリングホイールモジュールは通常,最小取付高さが200 mmを超えていた一方,低床型潜伏式AGVは一般的にシャーシ高さ150 mm未満,積載量500 kg未満を必要としていました。この寸法の不一致が実用的な統合を制限しました。

2. 初期用途における機能需要の限定

初期の自動車製造シナリオでは,単方向のライン追従が主流であり,差動駆動システムで十分でした。

双方向走行には二重の差動駆動アセンブリが必要で,コストと複雑性の両方が増加し,当時のステアリングホイールシステムの実用的な利点を低下させていました。

3, ステアリングホイールの中核的な技術的利点

全方向移動能力

独立した操舵および駆動機能により360°操舵をサポートし,横移動,斜め移動,ゼロ半径旋回を可能にし,極めて狭い空間に対応します。

高い走行精度

統合型サーボ操舵システムは最大±5 mmの位置決め精度を実現でき,高精度な生産ラインドッキング要件を満たします。

高い構造統合度

単一のステアリングホイールモジュールで複数の差動駆動アセンブリを置き換えることができ,シャーシ構造を簡素化し,空間利用率を向上させます。

強い荷重適応性

軽荷重AGVから重荷重産業用AGVまでの用途に適しており,優れた産業グレードの信頼性を備えています。

4, ステアリングホイール技術の発展動向

小型化

国内メーカーは高さの制約を克服し,潜伏式AGVに適した100 mm未満の超低床ステアリングホイールモジュールを導入しています。

モジュール化

駆動,操舵,制動,センシング機能を組み合わせた統合設計により,プラグアンドプレイでの導入が可能になります。

さらなる高精度化

アブソリュートエンコーダーにより,操舵の繰返し精度は≤ ±0.1°に達します。

5,ステアリングホイールの代表的な用途

全方向潜伏式AGV

リフト式AGV

高精度かつコンパクトな機動性を必要とする自動車製造,3C電子機器,新エネルギー産業

積載量≥1000 kgの重荷重AGV

キャスター:AGV安定性のための重要な支持コンポーネント

キャスター (アイドラーホイール)は,駆動または操舵能力を持たない受動部品です。主に荷重支持,安定性,追従走行機能を提供し,AGV走行システムにおける不可欠な安定化コンポーネントとして機能します。

キャスターの選定は,車両全体の滑らかさ,耐用年数,および運用安定性に直接影響します。

6,キャスター選定の主な技術的考慮事項

材料選定

PU (ポリウレタン)ホイールはクリーンルーム環境に適し,ゴムホイールは粗い床面に,ナイロンホイールは重荷重用途に適しています。

構造構成

固定キャスターは直進安定性を向上させ,自在キャスターは機動性を高めます。適切な組み合わせは

用途要件に応じて選定する必要があります。

精度

ベアリング精度と車輪の真円度は,走行騒音と軌道偏差に直接影響します。

7,キャスターの代表的な用途

すべてのAGVシャーシシステムの受動支持

完全受動型軽量AGVプラットフォーム (動力付き駆動輪なし)

重荷重AGVにおける補助的な荷重支持コンポーネント

3つの中核コンポーネントの技術比較と選定ガイド

コンポーネントタイプ 走行能力 制御精度 コストレベル 適合荷重

中核的な選定原則

低い精度要件でコストを優先する場合

→ 差動駆動輪 + 自在キャスター

限られたスペースで高い精度要件がある場合

→ ステアリングホイール + 固定キャスター

重荷重および大トン数用途

→ 複数のステアリングホイールモジュール + 重荷重キャスター

AGV走行システムの今後の動向

AGV走行システムの進化は,本質的に駆動輪,ステアリングホイール,キャスター技術の継続的な性能向上と最適化によって推進されています。

差動駆動輪は,コスト面の利点によりローエンド市場を支配しています。

ステアリングホイールは,全方向および高精度の能力により,ハイエンドAGVの中核技術となっています。

キャスターは,すべてのAGVプラットフォームにおいて不可欠な支持役割を果たし続けています。

スマート製造高度化の流れの中で,ステアリングホイール技術は急速に次の方向へ進化しています:

• 小型化

• 統合化

• さらなる高精度化

一方で:

差動駆動システムは,より用途特化型かつコスト重視型になっています。

キャスターは,より高い積載能力,より低い騒音,より長い耐用年数へと進化しています。

これら3つの中核コンポーネントの協調的な最適化は,AGV全体の性能を向上させるための重要な技術的経路です。
