ヒューマノイド関節モーター：モーター出力よりも関節設計が重要な理由

ヒューマノイドロボットは、より強力なモーターを使用しただけで、より優れた性能を実現できるわけではありません。真のエンジニアリング上の課題は、限られた電力、機械的スペース、ロボット全体の重量を、制御性、精度、信頼性に優れた関節運動へと変換することです。

したがって、ヒューマノイド関節モーターは、単なる電気モーターではありません。モーター、減速機、エンコーダー、ドライバー、ベアリングシステム、ブレーキ、機械筐体が一体となって、特定のロボット関節の要件を満たす統合モーションシステムです。

ヒューマノイドロボットが試作段階から商用生産へ移行するにつれて、アクチュエーターの設計では、単純にモーター出力を最大化するのではなく、トルク、速度、重量、サイズ、精度、効率、熱性能、制御応答の全体的なバランスがますます重視されています。

ヒューマノイド関節モーターはシステムレベルのトレードオフである

ヒューマノイドロボット用アクチュエーターを比較する際に最もよくある間違いの一つは、単一の仕様、特にピークトルクだけに注目することです。300 Nmを発生できるアクチュエーターが、200 Nmを発生するアクチュエーターより必ずしも優れているとは限りません。重量、サイズが大きく、効率が低い場合があるためです。

ヒューマノイドロボットでは、ロボット自身がアクチュエーターを運び、動かさなければならないため、重量が特に重要です。肩部アクチュエーターが重くなると腕の慣性が増加し、脚部アクチュエーターが重くなると、股関節と膝関節が制御すべき負荷が増加します。

同じ原則は伝達機構の設計にも当てはまります。高い減速比により、比較的コンパクトなモーターから大きな出力トルクを得られますが、バックドライバビリティ、効率、反映慣性、動的応答にも影響を及ぼします。

そのため、重要なのはアクチュエーターがどれだけのトルクを発生できるかだけではありません。エンジニアは、対象となる関節の重量、容積、熱容量、制御帯域幅の制約内で、ヒューマノイド関節モーターが必要なトルクと速度を提供できるかを判断する必要があります。

最大トルクよりもトルク密度が重要な理由

従来の産業機器では、追加のトルクが必要になった場合、より大型のモーターやギアボックスを搭載できることがよくあります。しかし、ヒューマノイドロボットでは、すべてのアクチュエーターがロボットの可動質量の一部となるため、制約がはるかに厳しくなります。

このため、トルク密度が特に重要になります。エンジニアは絶対的な出力トルクだけでなく、アクチュエーターが重量と容積に対してどれだけ有効なトルクを提供できるかを考慮する必要があります。

高いトルク密度は、設置スペースが限られる肩、肘、手首などのコンパクトなヒューマノイド関節で特に有効です。十分なトルクを提供するコンパクトなアクチュエーターは、必要な動作能力を維持しながらロボットの質量を削減するのに役立ちます。

これが、フレームレス・トルクモーター、精密ハーモニック減速機、統合フィードバックシステムを組み合わせたアーキテクチャが、ヒューマノイドロボット分野でますます注目を集めている理由の一つです。目的は単にモーターを強くすることではなく、より小さな機械パッケージから、より多くの実用的な関節トルクを得ることです。

減速機の役割はトルクを増加させるだけではない

減速機は、モーターの速度を下げ、出力トルクを増加させる部品として単純に説明されることがよくあります。技術的には正しい説明ですが、ヒューマノイド関節における重要性を十分に表しているとはいえません。

伝達比と減速機のアーキテクチャは、出力速度、トルク、バックラッシュ、機械剛性、効率、バックドライバビリティ、反映慣性、動的応答など、関節の複数の特性に影響します。

例えば、より高い減速比を使用すれば、比較的小型のモーターで大きな出力トルクを発生させることができます。しかし、使用可能な最高の減速比が、すべての関節にとって最適な選択とは限りません。

精密な手首関節では、低バックラッシュ、コンパクトな寸法、高精度な位置決めが優先される場合があります。一方、動的な脚関節では、出力速度、効率、連続トルク、熱性能、動的応答がより重視される可能性があります。

したがって、減速機は単純に最大の減速比を選ぶのではなく、対象となるヒューマノイド関節の動作プロファイルと使用条件に基づいて選定すべきです。

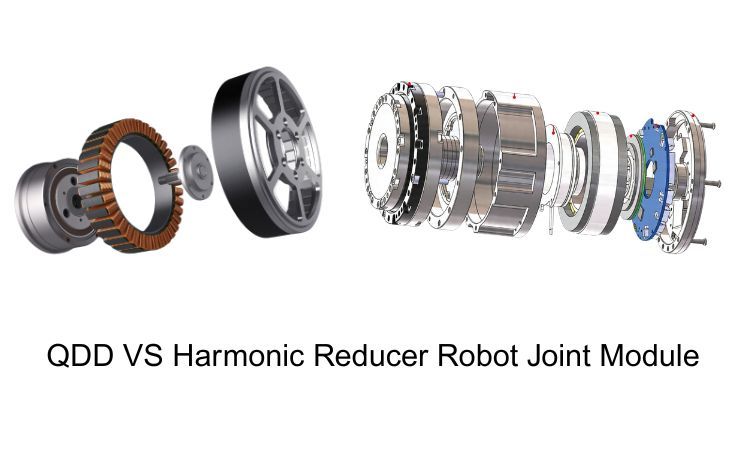

ハーモニック減速機とQDDは異なるアクチュエーターの課題を解決する

ハーモニックドライブを用いたアクチュエーターとQDD、すなわち準ダイレクトドライブ・アクチュエーターの比較は、どちらの技術が優れているかという問題に単純化されがちです。実際には、両者はモーターと伝達機構のトレードオフに対する異なるアプローチを示しています。

ハーモニック減速機ベースのアクチュエーター

ハーモニック減速機は、比較的高い減速比を用いて、モーターの速度・トルク特性をロボット関節の出力要件へ変換します。このアーキテクチャは、高いトルク密度、低バックラッシュ、高い位置決め精度、コンパクトなパッケージングを実現できます。

これらの特性により、ハーモニック伝達機構は、スペース、精度、出力トルクが重要な精密ロボット関節に特に適しています。

QDDアクチュエーター

QDDアーキテクチャは一般に、高トルク密度モーターと比較的低い減速比を組み合わせて使用します。この設計では、モーターの動的特性、バックドライバビリティ、制御応答性の維持がより重視されます。

したがって、意味のあるエンジニアリング上の問いは、ハーモニック減速機とQDDアクチュエーターのどちらが普遍的に優れているかではありません。より重要なのは、特定のヒューマノイド関節に対して、どの伝達機構のアーキテクチャがトルク、速度、バックドライバビリティ、効率、制御応答の適切なバランスを提供できるかということです。

ヒューマノイドの関節ごとに異なるアクチュエーター設計が必要な理由

ヒューマノイドロボットには数十の駆動自由度が存在する場合がありますが、すべての関節にまったく同じアクチュエーターを使用すべきという意味ではありません。

関節ごとに動作する機械的条件は大きく異なります。

股関節では、高い連続トルク、高いピークトルク、優れた熱容量が必要になる場合があります。手首関節では、コンパクトな寸法、低バックラッシュ、位置決め精度、中空ケーブル配線がより重視されることがあります。指関節では、アクチュエーターのサイズがロボットハンド全体の寸法と器用さに直接影響するため、極めて小さい直径と軽量性が優先される場合があります。

したがって、ロボット全体に一つの大型アクチュエーターアーキテクチャを採用すると、不要な重量とコストが増加する可能性があります。

より効率的な方法は、トルク、速度、サイズ、デューティサイクル、制御要件に応じて、関節ごとのアクチュエータープラットフォームを開発または選定することです。これにより、ロボットメーカーはすべての関節に同じ仕様を無理に適用するのではなく、ロボット全体を最適化できます。

ピークトルクよりも熱性能が重要になる場合がある

ピークトルクはアクチュエーター製品間で比較しやすい仕様の一つですが、ヒューマノイドロボットは常にピークトルクで動作するわけではありません。

歩行、立位、しゃがむ動作、物体の搬送、登攀、工具の操作では、関節が長時間にわたって繰り返し動作する必要があります。そのため、連続トルクと熱性能が特に重要になります。

アクチュエーターが短時間に非常に高いピークトルクを出力できても、連続動作中にモーター、ドライバー、または減速機が熱限界に達するなら、そのピーク仕様の実用的な価値は限られます。

モーター、減速機、ドライバー、フィードバック部品がコンパクトな関節モジュールに統合されると、この課題はさらに大きくなります。利用可能なスペースが少ないほど、放熱は難しくなる可能性があります。

このため、ヒューマノイド関節モーターを評価するエンジニアは、ピークトルクだけでなく、連続トルク、デューティサイクル、熱抵抗、冷却方式、動作温度も考慮すべきです。

制御帯域幅はヒューマノイドロボットの動き方に影響する

もう一つの重要な特性が制御帯域幅です。トルクと速度の定格が同程度の2つのアクチュエーターでも、伝達機構、フィードバック、制御アーキテクチャが負荷や動作の変化に異なる応答を示すため、動作特性が大きく異なる場合があります。

ヒューマノイドロボットは、身体の加速度、外乱、接触力、バランス状態の変化に継続的に対応します。そのため関節には、正確な位置制御だけでは不十分です。トルク、速度、位置の変化にも素早く応答する必要があります。

このことから、減速比、エンコーダーフィードバック、バックドライバビリティ、ドライバー応答、制御帯域幅の関係がますます重要になります。

動的なヒューマノイド用途では、アクチュエーターの性能を、関節がどれだけのトルクを発生できるかだけでなく、どれだけ速く正確に動作状態とトルク状態を変化させられるかによって評価すべきです。

統合化の価値は省スペースだけではない

統合アクチュエーター設計は、設置スペースを削減できることだけを理由に推奨されることがあります。コンパクトさは重要ですが、システム統合にはさらなる利点があります。

モーター、減速機、エンコーダー、ドライバー、ブレーキ、ベアリング、筐体を一つの関節システムとして設計すると、これらの部品間のインターフェースを初期段階から最適化できます。

エンコーダーは関節の実際のフィードバック要件に応じて配置できます。ドライバーはモーターの電気的特性に適合させることができます。筐体は、ベアリング支持、構造剛性、放熱、モーターの取り付け、ケーブル配線を同時に考慮して設計できます。

これにより、単に部品を組み立てることと、統合された関節システムを設計することとの間に重要な違いが生まれます。

ヒューマノイドロボットでは、後者のアプローチにより、パッケージング、信頼性、システム全体の性能を向上させながら、機械的な複雑さを低減できる可能性があります。

ヒューマノイドロボットで中空軸設計が重要な理由

ヒューマノイドロボットには、多数の電源ケーブル、エンコーダーケーブル、通信線、センサー接続が存在します。これらのケーブルは、繰り返し回転する関節とともに動かなければなりません。

外部ケーブル配線では、特に連続的に動く関節の周辺で、曲げ、張力、摩耗、干渉が発生する可能性があります。

中空軸アーキテクチャでは、ケーブルを伝達機構の中心部に通すことができます。これにより、内部ケーブル配線を簡素化し、肩、手首、その他の回転関節周辺の干渉を低減できます。

そのため、中空ハーモニック関節モーターは単なるパッケージングソリューションとして捉えるべきではありません。中空軸設計は、ロボット内部のケーブルアーキテクチャ、組立工程、保守要件、機械レイアウト全体に影響を与える可能性があります。

高い減速比が自動的に高い精度を意味するわけではない

高い減速比を採用すれば、ヒューマノイド関節の精度が自動的に向上するという誤解もよくあります。

高い減速比は出力トルクを増加させ、関節出力部における実効的な角度分解能を向上させることができます。しかし同時に、バックドライバビリティ、効率、反映慣性、動的応答にも影響します。

したがって、まず関節に必要な出力トルク、出力速度、可動範囲、制御特性を決定し、そのうえで適切な伝達比を選択するのが正しいアプローチです。

これは、ハーモニック減速機ベースのアクチュエーターと低減速比のQDDアーキテクチャを比較する場合に特に重要です。関節ごとに、トルク密度、精度、動的応答、インタラクション性能について、必要な組み合わせは大きく異なる可能性があります。

ヒューマノイド関節モーターの将来は用途特化型になる

ヒューマノイドロボットの将来は、すべての関節に一つの汎用アクチュエーターアーキテクチャを採用することに依存する可能性は低いでしょう。代わりに、ロボットメーカーは、ロボットの各部位に合わせて最適化された異なるアクチュエータープラットフォームを使用する可能性が高くなります。

股関節や膝関節には高トルク関節モジュールが開発される一方、肩、肘、手首にはコンパクトで精密なハーモニック関節モジュールが使用される可能性があります。小型ハーモニック伝達システムはロボットハンドや指に適用でき、動的応答とバックドライバビリティがより重要な関節では、低減速比のモーターアーキテクチャが選ばれる場合があります。

この用途特化型のアプローチにより、エンジニアはすべての関節を同じアクチュエーター仕様に合わせるのではなく、ヒューマノイドロボット全体を最適化できます。

ヒューマノイド関節モーターの選定時にエンジニアが比較すべき項目

定格トルクだけでは、ヒューマノイド関節モーターを評価するには不十分です。エンジニアはアクチュエーターを完全なシステムとして捉え、重量トルク比、体積トルク比、連続トルクとピークトルク、出力速度、減速比、バックラッシュ、バックドライバビリティ、制御帯域幅、熱容量、エンコーダー構成、関節剛性、中空穴径、ブレーキ構成、通信インターフェース、関節全体の重量などのパラメーターを比較すべきです。

例えば、200 Nmのアクチュエーターが100 Nmのアクチュエーターより自動的に優れているわけではありません。200 Nmのアクチュエーターが2倍重く、より複雑な熱管理を必要とする場合、軽量なアクチュエーターのほうがロボット全体にとって優れたソリューションとなる可能性があります。

したがって、最適なアクチュエーターとは、対象となる関節の機械的・電気的制約内で必要な性能を提供できるものです。

HONPINE：関節を完全なモーションシステムとして開発

HONPINEにとって、ヒューマノイド関節モーターは、モーターと減速機を組み合わせただけのものではありません。目的は、ロボット関節の要件を中心に、統合されたモーションシステムを開発することです。

HONPINEのロボット関節ソリューションは、フレームレス・トルクモーター、ハーモニック減速機、エンコーダー、ブレーキ、ドライバー、センサーなどの技術を、コンパクトなアクチュエーターアーキテクチャに統合できます。

この統合アプローチにより、トルク、速度、重量、サイズ、精度、制御応答に関する異なる要件に応じて、さまざまな関節モジュールを開発できます。

ヒューマノイドロボットにとって、この違いは重要です。単により強力なモーターを取り付けるのではなく、ロボット内の特定の位置に適した出力、伝達機構、フィードバック、制御の組み合わせを備えた関節を構築することが目的です。

結論：最適なヒューマノイド関節モーターは、単に最も強力なものではない

ヒューマノイドロボット技術は、エンジニアがモーターとアクチュエーターを評価する方法を変えています。

「このモーターはどれだけのトルクを発生できるか」だけを問うのではなく、完全な関節システムが電力をどれだけ効率的に、精密で制御可能かつ再現性のある機械運動へ変換できるかを問う必要性が、ますます高まっています。

したがって、高性能なヒューマノイド関節モーターには、トルク密度、伝達比、精度、バックドライバビリティ、制御帯域幅、熱性能、重量、統合性のバランスが求められます。

ある関節にはハーモニック減速機が適したソリューションとなる一方、別の関節にはQDDアーキテクチャがより適している場合があります。ロボットの指では、最大トルクより小型ハーモニック伝達機構のほうが価値を持つ可能性があり、股関節や膝関節では連続トルクと熱容量がより重要になる場合があります。

すべてのヒューマノイド関節に最適な単一のアクチュエーターは存在しません。最適なソリューションとは、特定の関節の要件に適合するアクチュエーターアーキテクチャです。

ヒューマノイドロボットが実証用試作機から、信頼性、軽量性、商業的な量産性を備えた製品へと移行するにつれて、この用途特化型かつシステムレベルのアプローチはますます重要になります。
