トルクモーターの選び方？ 詳細ガイド

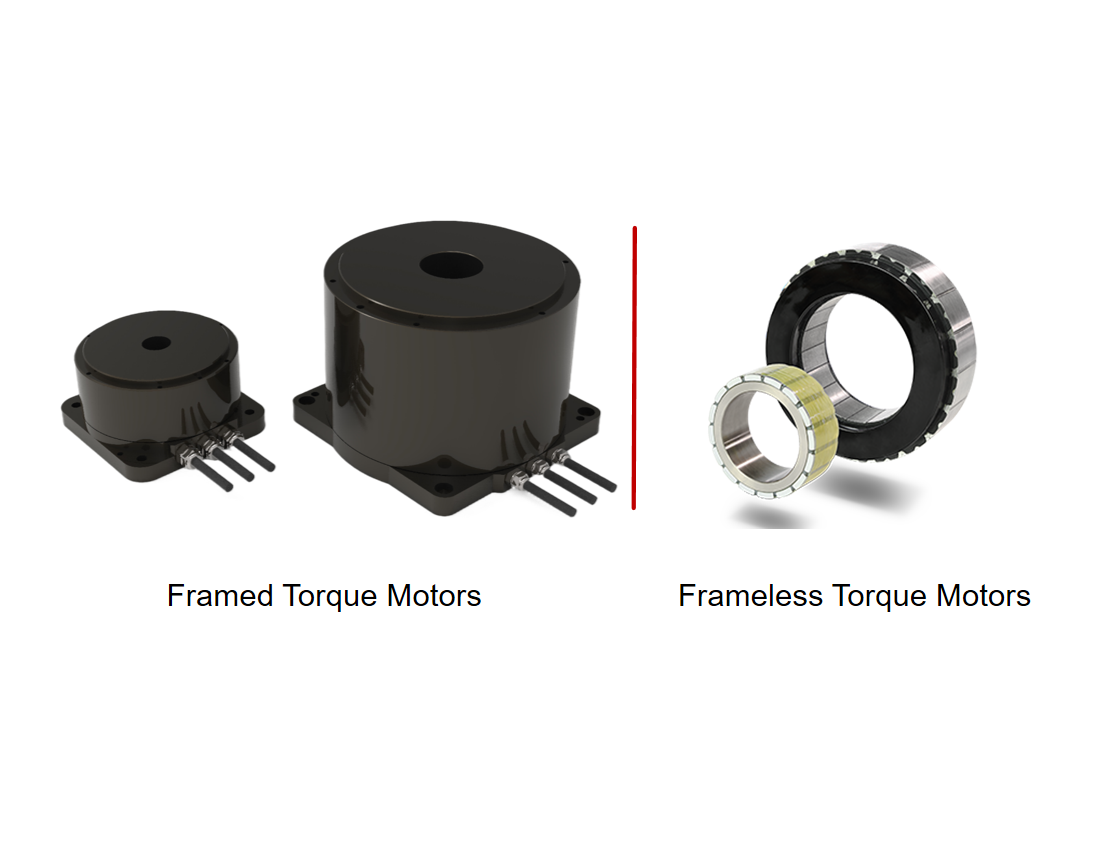

トルクモーターはフレームレス・トルクモーターとフレーム付きトルクモーター(DDモーター)に分けられます。この記事では、フレームレスとフレーム付きトルクモーターの基本的な違いと、特定の用途に適したモーターの選び方について説明します。

トルクモーターとは何ですか?

トルクモーターは、主に出力トルクを制御するために設計されたモーターです。その制御プロセスは、速度や位置の制御よりも、正確なトルク出力に重点を置いています。高いトルク出力と精密な制御能力により、トルクモーターは、工作機械、自動化生産ライン、ロボット関節など、高ダイナミック性能、精密位置決め、安定したトルク出力が求められる用途で一般的に使用されています。トルクモーターはフレームレス型とフレーム付き型に分類できます。

トルクモーターのコア設計と開発

本質的に、トルクモーターは多極永久磁石同期ダイレクトドライブモーターです。そのコア設計は、電磁気、構造、材料の革新によって実現される、低速定トルク、高トルク密度、最小トルクリップルという3つの目標を中心にしています。

電磁設計: 高極数 + 分数スロットによる滑らかな低速運転

過去5年間で、主流のトルクモーターの極対数は12から32、さらには64へと増加しています。極数が多いほど、モーターはゼロ速または非常に低い速度(0.1°/sまで)で定格トルクを出力でき、従来モーターでよく見られる低速時のクリープやジッタを排除できます。最適化された分数スロット集中巻線(例: 48極 / 324スロット, q=2.25)と組み合わせることで、トルクリップルを定格トルクの1%未満に抑え、極めて滑らかで失速のない動作を実現します。

構造形式: あらゆるシナリオに対応するフレームレス / フレーム付きオプション

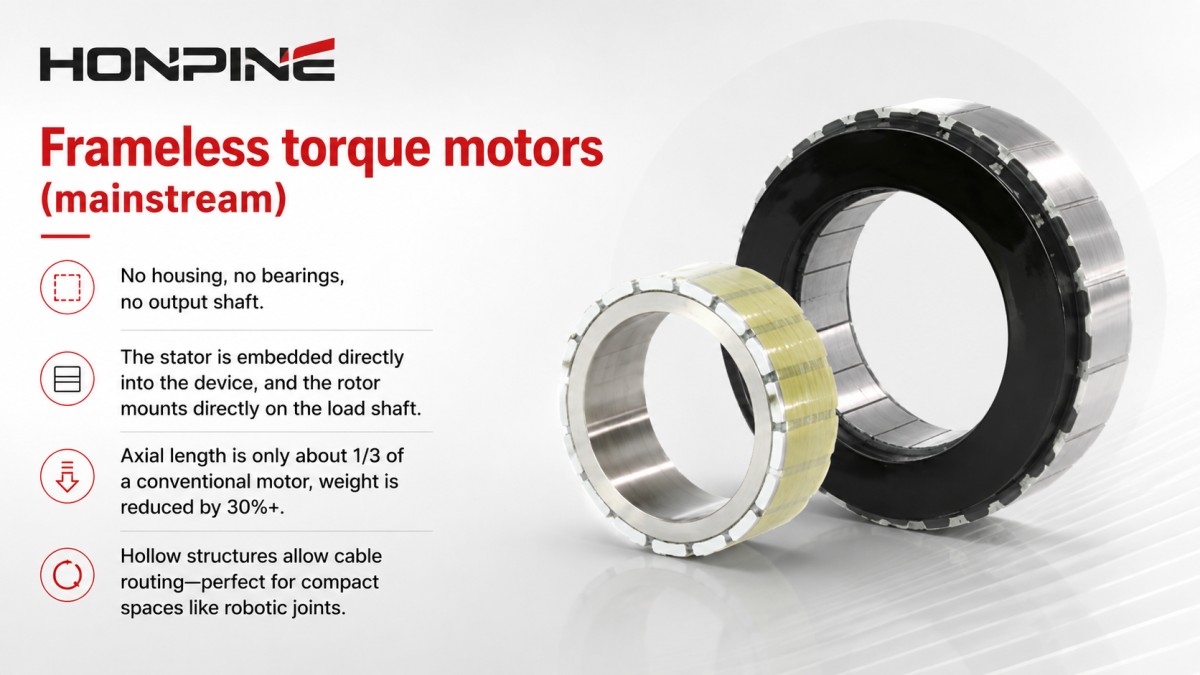

フレームレス・トルクモーター(主流): ハウジング、ベアリング、出力シャフトがありません。固定子は装置に直接組み込まれ、回転子は負荷シャフトに直接取り付けられます。軸方向の長さは従来モーターの約1/3にすぎず、重量は30%+削減され、中空構造によりケーブル配線が可能です—ロボット関節のようなコンパクトな空間に最適です。

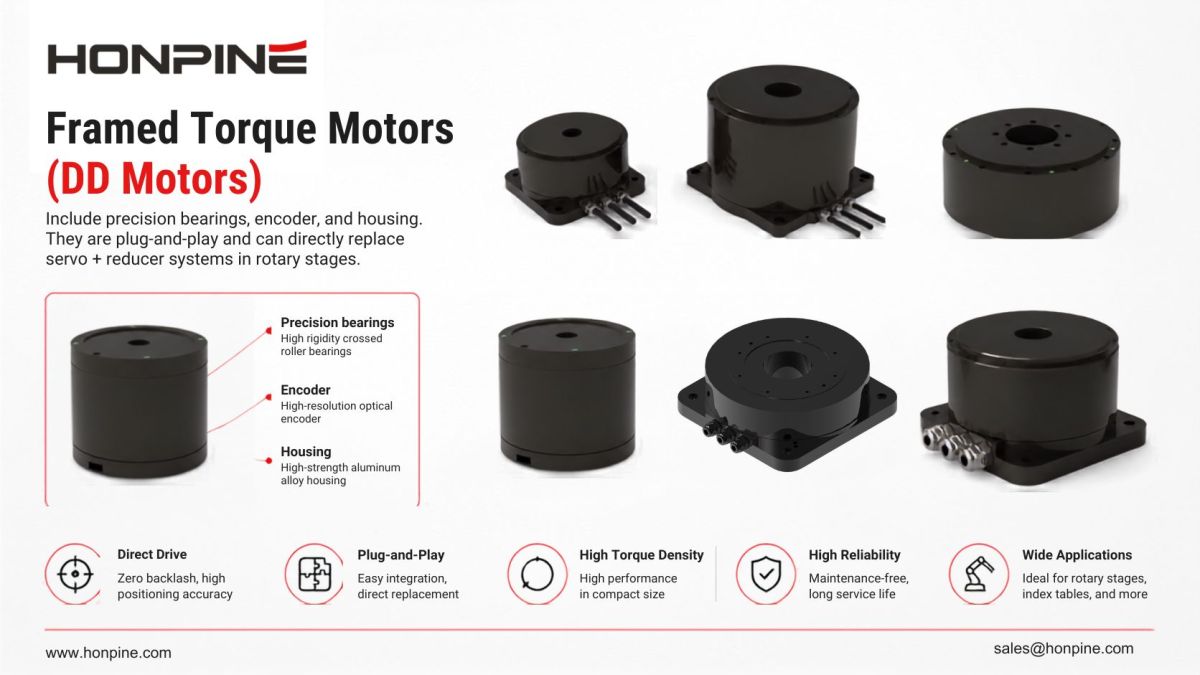

フレーム付きトルクモーター(DDモーター): 精密ベアリング、エンコーダー、ハウジングを備えています。プラグアンドプレイが可能で、回転ステージにおいてサーボ + 減速機システムを直接置き換えられます。

材料革命: 希土類磁石 + 高導電率銅

高グレードNdFeB磁石(例: N52H, 残留磁束密度 ≥1.45T)と高導電率銅合金の組み合わせにより、広い温度範囲(-40°C to 125°C)で信頼性の高い高トルク出力と、長期にわたる安定した性能を確保します。

トルクモーターの選び方

実際には、データシートから導入までの過程で、トルクモーターはしばしば「スペックは優秀でも、チューニングで失敗する」というジレンマに直面します。以下は、実践経験に基づくコア指針と落とし穴です:

選定の黄金ルール

トルク優先、速度は次: 連続トルクは定常負荷トルクの≥1.2–1.5×、ピークトルクは負荷衝撃トルクの≥2×であるべきです。特に頻繁に始動/停止を行うロボット関節では重要です。

慣性マッチング: ロボット関節では、振動や発振を避けるため、負荷対モーター慣性比は≤5:1であるべきです。

エンコーダー精度: 標準アプリケーション: 23-bit絶対値エンコーダー(分解能 ≈0.0001°); 超高精度(半導体/医療)では29-bitエンコーダーが必要になる場合があります。

避けるべき3つの重大な落とし穴

芯ずれ(致命的): フレームレスモーターでは、固定子/回転子の同軸度は≤0.02mmでなければなりません。これを超えるとトルクリップルの急増やベアリングの過熱を引き起こします。取り付け時にはダイヤルゲージを使用して厳密に位置合わせしてください。

冷却の軽視: トルクモーターは低速時に高電流を流すため、かなりの熱を発生します。最大出力密度や連続失速運転では、強制液冷または高効率空冷を設計してください。ある太陽光発電清掃ロボットのプロジェクトでは、関節ハウジングをヒートパイプの蒸発器として機能させ、絶縁冷却液を循環させることで、連続トルク密度を4×向上させました。

負荷剛性の不足: ダイレクトドライブには減速機の緩衝がないため、剛性が低いと共振を引き起こす可能性があります。ロボット関節には一体型中空構造を、回転ステージには補強された鋳鉄ベースを使用してください。

重要なチューニングのヒント & EMIに関する考慮事項

チューニング: コギングトルク補償、調波抑制、摩擦フィードフォワードを有効にします。電流ループ帯域幅は2kHzを超えるべきであり(理想的には≥5kHz)、トルクリップルを抑制します。ある手術用ロボットのプロジェクトでは、PIパラメータをKp=0.35, Ki=1200に調整することで0.5msの電流応答を達成しました。

EMI: スペクトラムアナライザーを使用してEMIを検出します。

ノイズが特定の周波数(例: 1.2MHz)に集中する場合、固定子巻線に3層シールド(銅箔 + ナノ結晶 + 導電性布)を施し、電力線に磁気リングを追加する方法があります。興味深いことに、PWM周波数を15kHzから18kHzに上げると、スイッチング損失を5%増やしつつ、機械共振を回避しながらピークEMIを8dB低減できます。

フレームレスおよびフレーム付きトルクモーターの詳細と見積もりについては、お問い合わせください。
